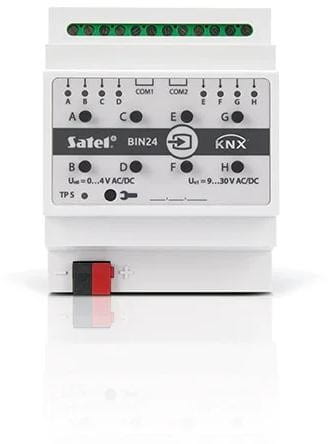

SATEL KNX 8-kanałowy aktor wejść binarnych KNX-BIN24
KNX-BIN24 jest uniwersalnym modułem wejść binarnych KNX, umożliwiającym zamianę sygnałów elektrycznych (napięciowych) w telegramy sterujące dla innych urządzeń KNX. Sygnały te mogą być generowane przez konwencjonalne przyciski do włączania / wyłączania (np. światła) lub przez zestyki potencjałowe takich urządzeń, jak kontaktrony czy różnego rodzaju czujniki wielkości fizycznych.
Moduł posiada osiem wejść fizycznych, co pozwala obsłużyć 8 niezależnych sygnałów o wartości od 0 do 30 V prądu stałego i przemiennego.
Właściwości
- komunikacja z magistralą KNX przez zintegrowane złącze magistralne
- definiowalna polaryzacja kanałów (NO / NC)
- możliwość konfigurowania czasu krótkiego i długiego naciśnięcia przycisku
- kanały wirtualne umożliwiające odbieranie telegramów 1-bitowych od innych urządzeń z magistrali KNX
- wirtualne kanały logiki do tworzenia powiązań logicznych pomiędzy kanałami modułu
- wirtualne kanały timera do tworzenia powiązań czasowych
- możliwość sterowania każdym z bloków funkcyjnych przy pomocy dowolnego kanału
- sterowanie kilkoma blokami funkcyjnymi przy pomocy jednego kanału
- sterowanie oświetleniem i roletami przy pomocy 1 lub 2 przycisków (kanałów)
- możliwość wywołania sceny z dowolnego kanału przy pomocy poleceń 8-bitowych
- ręczne sterowanie stanem kanałów fizycznych za pomocą przycisków na obudowie
- diody LED do prezentacji stanu kanałów fizycznych
- konfiguracja modułu za pomocą oprogramowania ETS
- możliwość montażu na szynie DIN (35 mm)
Dostępne funkcje wejść
- przełącznik / nastawnik wartości
- reakcja na zbocze
- ściemniacz
- sterownik rolet
- sekwencja przełączania
- licznik
- kontroler sceny
Specyfikacja
| Lampy halogenowe LV (transformator konwencjonalny) | 2000 [VA] |
| Trwałość łączeniowa (liczba łączeń) w kategorii (DC1, 600 cykli/h) | > 10⁵ 16 A / 24 V AC |
| Trwałość łączeniowa (liczba łączeń) w kategorii (AC3, I = 3,5 A) | > 2,5 x 10⁵ |
| Trwałość łączeniowa (liczba łączeń) w kategorii (przy obciążeniu żarówkami o mocy 1 000 W) | > 0,9 x 10⁵ |
| Maksymalny czas reakcji na telegram | < 20 [ms] |
| Maksymalna liczba obiektów komunikacyjnych | 69 |
| Maksymalna liczba adresów grupowych | 256 |
| Maksymalna liczba asocjacji | 256 |
| Obciążenie rezystancyjne | 3680 [W] |
| Obciążenie pojemnościowe | 16 A, max. 200 µF |
| Lampy żarowe | 3680 [W] |
| Lampy halogenowe HV 230V | 3680 [W] |
| Trwałość łączeniowa (liczba łączeń) w kategorii (AC1, 600 cykli/h) | > 10⁵ 16 A / 250 V AC |
| Lampy halogenowe LV (transformator elektroniczny) | 2500 [W] |
| Lampy fluorescencyjne (bez kompensacji) | 3680 [W] |
| Lampy fluorescencyjne (kompensacja równoległa) | 2500 W, 200 µF |
| Lampy fluorescencyjne (kompensacja szeregowa) | 3680 W, 200 µF |
| Lampy fluorescencyjne kompaktowe (bez kompensacji) | 3680 [W] |
| Lampy fluorescencyjne kompaktowe (kompensacja równoległa) | 2500 W, 200 µF |
| Lampy wysokociśnieniowe rtęciowe (bez kompensacji) | 3680 [W] |
| Lampy wysokociśnieniowe rtęciowe (kompensacja równoległa) | 3680 W, 200 µF |
| Maksymalny prąd udarowy | 168 A 20 ms; 800 A 200 µs |
| Liczba wyjść przekaźnikowych (4 niezależne tory po 1 przekaźniku na tor) | 4 |
| Pobór prądu z magistrali KNX | < 10 [mA] |
| Zakres temperatur pracy | 0°C...+45°C |
| Napięcie zasilania | 230 V AC |
| Masa | 192 [g] |
| Stopień ochrony IP | IP20 |
| Maksymalny pobór mocy | 5 [W] |
| Maksymalny moment dokręcający | 0.5 [N·m] |
| Zakres temperatur dla składowania/transportu | -25°C...+70°C |
| Liczba pól na szynie DIN | 4 |
| Certyfikat zgodności | nr 324/15896/19 |
| Maksymalny przekrój przewodu | 2.5 [mm²] |
| Napięcie magistrali KNX | 20…30 [V DC] |
| Wymiary obudowy | 70 x 92 x 60 [mm] |
| Znamionowy prąd (moc) obciążenia w kategorii (AC1) | 16 A / 250 V AC |
| Znamionowy prąd (moc) obciążenia w kategorii (AC15) | 3 A / 120 V 1,5 A / 240 V (B300) |
| Znamionowy prąd (moc) obciążenia w kategorii (AC3) | 750 W (silnik jednofazowy) |
| Znamionowy prąd (moc) obciążenia w kategorii (DC1) | 16 A / 24 V DC |
| Znamionowy prąd (moc) obciążenia w kategorii (DC13) | 0,22 A / 120 V 0,1 A / 250 V (R300) |
| Minimalny prąd zestyków | 10 [mA] |
| Obciążalność prądowa trwała zestyku | 16 [A] |
| Maksymalna moc łączeniowa w kategorii AC1 | 4 000 [VA] |
| Maksymalna częstość łączeń (przy obciążeniu znamionowym w kategorii AC1) | 600 [cykli/h] |
| Maksymalna częstość łączeń (bez obciążenia) | 3 600 [cykli/h] |
