Zestaw do 17 kamer IP switch PoE 17P+1UP ATTE IP-17-11-H
Model: IP-17-11-H
Producent: ATTE | SKU: 21308 | EAN: 5902143690238
Opis produktu
ATTE IP-17-11-H to gotowy, niezARZĄDZALNY zestaw sieciowy z przełącznikiem PoE, przeznaczony do budowy systemu monitoringu IP z maksymalnie 17 kamerami. Urządzenie łączy funkcję transmisji danych z zasilaniem odbiorników PoE, ograniczając liczbę przewodów wymaganych przy instalacji kamer.
Zestaw oferuje 18 portów RJ45 10/100 Mb/s: 17 portów LAN z funkcją PoE oraz 1 port uplink. Obsługuje urządzenia zasilane w standardzie 802.3af, 802.3at oraz PoE PASSIVE, zgodnie z określonymi parametrami portów. Dzięki trybowi Long Range transmisja na wybranych portach może odbywać się na odległość do 280 metrów przy użyciu standardowej skrętki UTP.
Switch został umieszczony w metalowej, białej obudowie ABOX-H przystosowanej do montażu naściennego. Wewnątrz przewidziano systemowe otworowanie do montażu urządzeń, miejsce na rejestrator NVR oraz przestrzeń na zapas przewodów. Przepusty kablowe znajdują się z tyłu obudowy.
Najważniejsze korzyści
- Obsługa systemu do 17 kamer IP – 17 portów LAN z funkcją PoE oraz dodatkowy port uplink.
- Zasilanie i transmisja jednym przewodem – ograniczenie liczby przewodów prowadzonych do kamer i innych odbiorników PoE.
- Transmisja do 280 m – tryb Long Range zwiększa zasięg na portach LAN_1–LAN_4 do 280 m przy prędkości 10 Mb/s.
- Ochrona poszczególnych wyjść PoE – elektroniczne zabezpieczenia nadprądowe i przeciwzwarciowe z automatycznym powrotem napięcia na wyjściach.
- Elastyczne sterowanie zasilaniem – mikroprzełączniki pozwalają włączać lub wyłączać PoE na wybranych portach.
- Uporządkowana zabudowa instalacji – metalowa obudowa ABOX-H zapewnia miejsce na moduły, rejestrator NVR i zapas okablowania.
Specyficzne funkcje
- Tryb Standard – porty LAN_1–LAN_6 pracują z zasięgiem do 100 m i prędkością 10/100 Mb/s.
- Tryb Long Range – porty LAN_1–LAN_4 zapewniają transmisję do 280 m z prędkością 10 Mb/s, natomiast LAN_5–LAN_6 zachowują zasięg do 100 m i prędkość 10/100 Mb/s.
- PoE ON/OFF – mikroprzełączniki SW1 umożliwiają sterowanie zasilaniem PoE na portach LAN_1–LAN_5.
- Elektroniczny auto-powrót – zabezpieczenie danego wyjścia może przywrócić zasilanie po ustąpieniu przeciążenia lub zwarcia.
- Systemowe otworowanie obudowy – otwory w rastrze 10,8 mm umożliwiają montaż urządzeń wewnątrz obudowy.
- Optyczna sygnalizacja – diody informują o stanie zasilania oraz transmisji danych.
Zastosowanie
Zestaw może być stosowany jako centralny punkt instalacji monitoringu IP oraz zasilania urządzeń sieciowych PoE. Obudowa i układ urządzenia ułatwiają organizację instalacji wewnątrz budynków.
- systemy telewizji przemysłowej IP z kamerami PoE,
- instalacje wymagające zasilania do 17 odbiorników PoE,
- systemy monitoringu z dłuższymi odcinkami okablowania w trybie Long Range,
- instalacje wymagające uporządkowanego montażu switcha, rejestratora NVR i przewodów,
- wewnętrzne punkty dystrybucji sieci w obudowie montowanej na ścianie.
Parametry techniczne wynikające z nazwy produktu
| Typ produktu | Zestaw z niezarządzalnym switchem PoE |
| Rodzina produktu | ATTE IP |
| Model | IP-17-11-H |
| Przeznaczenie | system monitoringu IP do 17 kamer |
| Liczba portów | 18 portów RJ45: 17x LAN+PoE oraz 1x uplink |
| Obsługa PoE | Tak: 802.3af, 802.3at oraz PoE PASSIVE |
| Typ obudowy | Wewnętrzna, metalowa, do montażu na ścianie |
| Seria obudowy | ABOX-H |
| Kolor obudowy | Biały |
| Wymiary | 400 x 450 x 140 mm |
| Masa netto | 4,5 kg |
Specyfikacja techniczna
| Porty LAN | 18 portów RJ45 10/100 Mb/s: 17x LAN+PoE, 1x uplink |
| Obsługiwane odbiorniki PoE | 802.3af – do 15,4 W; 802.3at – do 30 W; PoE PASSIVE – do 70 W na LAN_5 oraz do 40 W na LAN_1–LAN_4 |
| Wyjścia PoE | LAN_1–LAN_5, PoE PASSIVE, mode B: 4,5+ oraz 7,8- |
| Zabezpieczenie wyjść PoE | LAN_1–LAN_4: 0,75 A, zabezpieczenie elektroniczne z automatycznym powrotem; LAN_5: 1,25 A, zabezpieczenie elektroniczne z automatycznym powrotem |
| Mikroprzełączniki SW1 | Przełącznik 1 „MODE” – wybór trybu pracy switcha; przełączniki 2–6 „PoE ON/OFF” – sterowanie zasilaniem PoE na portach LAN_1–LAN_5 |
| Tryb Standard | Przełącznik „MODE” w pozycji OFF; LAN_1–LAN_6: zasięg do 100 m, 10/100 Mb/s |
| Tryb Long Range | Przełącznik „MODE” w pozycji ON; LAN_1–LAN_4: zasięg do 280 m, 10 Mb/s; LAN_5–LAN_6: zasięg do 100 m, 10/100 Mb/s |
| Zasilacz sieciowy | Impulsowy SMPS, 2x APS-90-480-OF |
| Zabezpieczenie wyjścia zasilacza | 9 A dla każdego zasilacza oddzielnie; zabezpieczenie elektroniczne; po zwarciu może być wymagany restart zasilacza |
| Zabezpieczenie termiczne zasilacza | TSD, wyłączenie termiczne przy 130°C; wymaga restartu |
| Napięcie wejściowe zasilacza | 180–240 V AC |
| Zabezpieczenie wejścia | Bezpiecznik topikowy F1 T3,15 A |
| Moc wyjściowa zasilacza | 2x 96 W, łącznie 192 W w trybie ciągłym |
| Sprawność zasilacza | 92% przy 180 W |
| Napięcie wyjściowe zasilacza | 48 V ±2% |
| Montaż obudowy | Naścienny, otwory montażowe 6 mm |
| Montaż urządzeń wewnątrz obudowy | Systemowe otworowanie 4,8 mm w rastrze 10,8 mm |
| Zakres temperatur pracy | -10°C do +40°C |
| Obudowa | ABOX-H, metalowa, biała, z tamperem otwarcia |

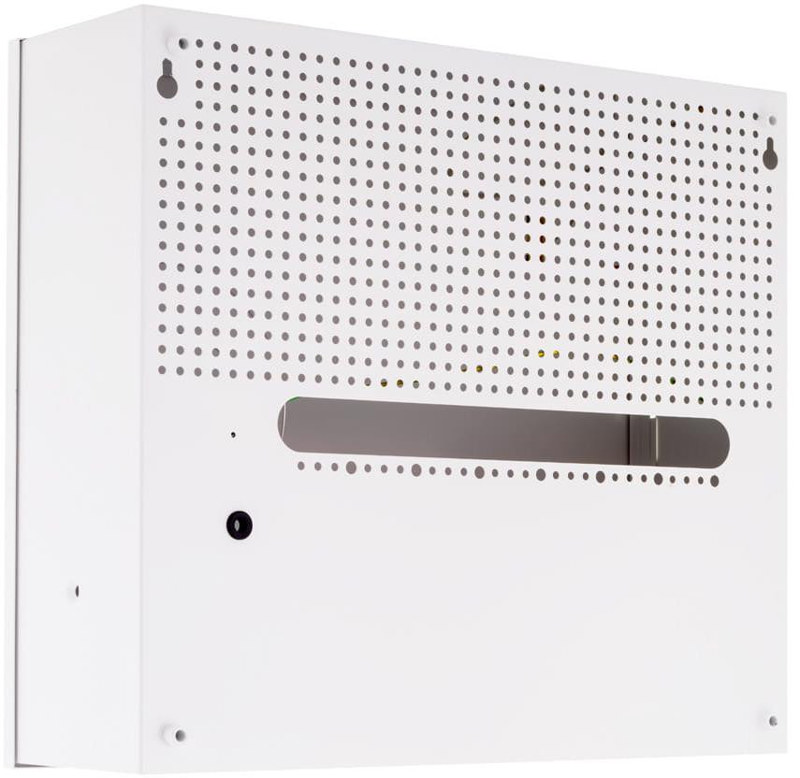

| Przepusty kablowe | Z tyłu obudowy; obudowa posiada dystans do ściany |
| Stopień ochrony | IP20 |
| Obsługa VLAN | Nie |
| Typ urządzenia | Switch wewnętrzny, nieprzemysłowy, niezarządzalny |
Budowa i organizacja instalacji

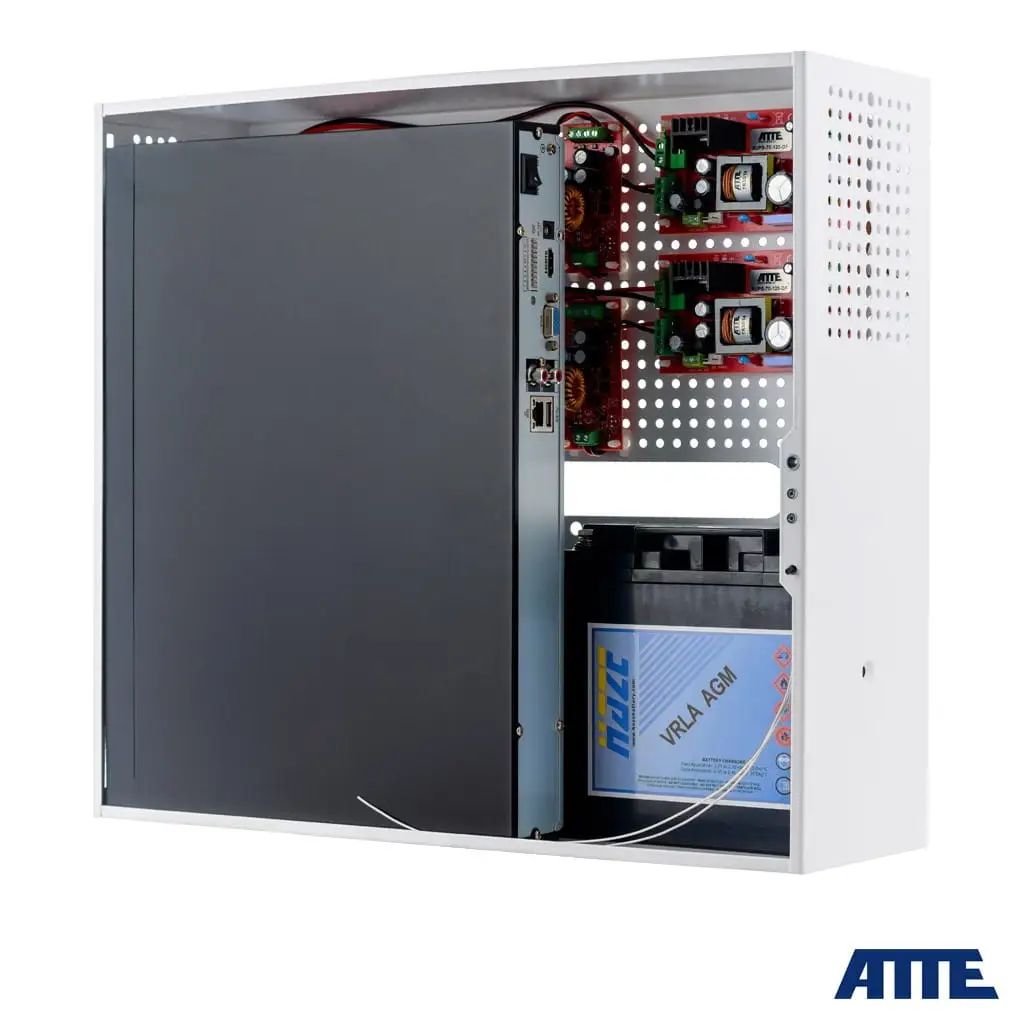

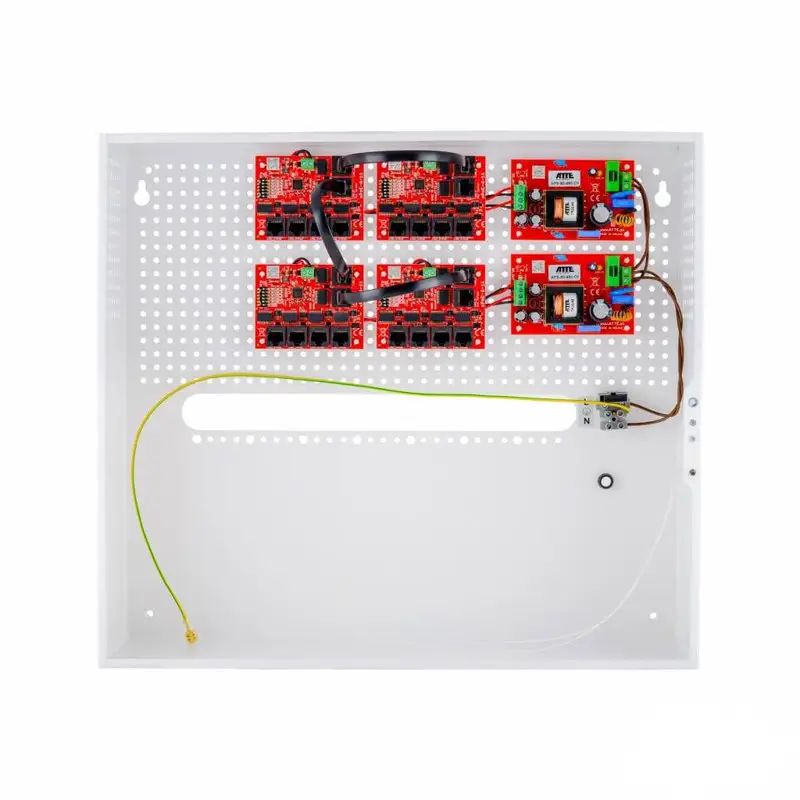

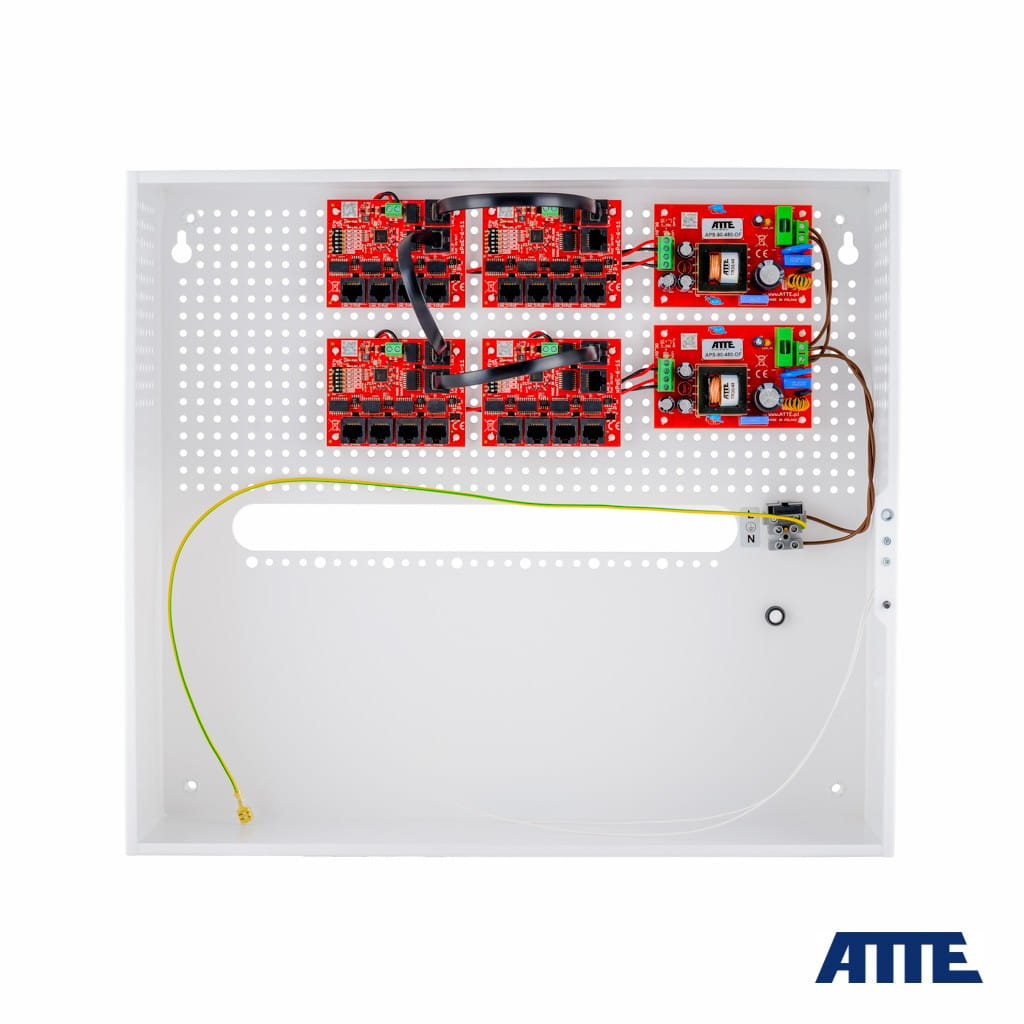

Obudowa ABOX-H została przygotowana do uporządkowanego montażu elementów systemu. Systemowe otworowanie umożliwia montaż modułów w wybranej części obudowy, zarówno pionowo, jak i poziomo, zależnie od zastosowanych elementów. Wewnątrz znajduje się również miejsce na rejestrator wideo NVR oraz zapas przewodów, co ułatwia wykonanie i późniejszy serwis instalacji.

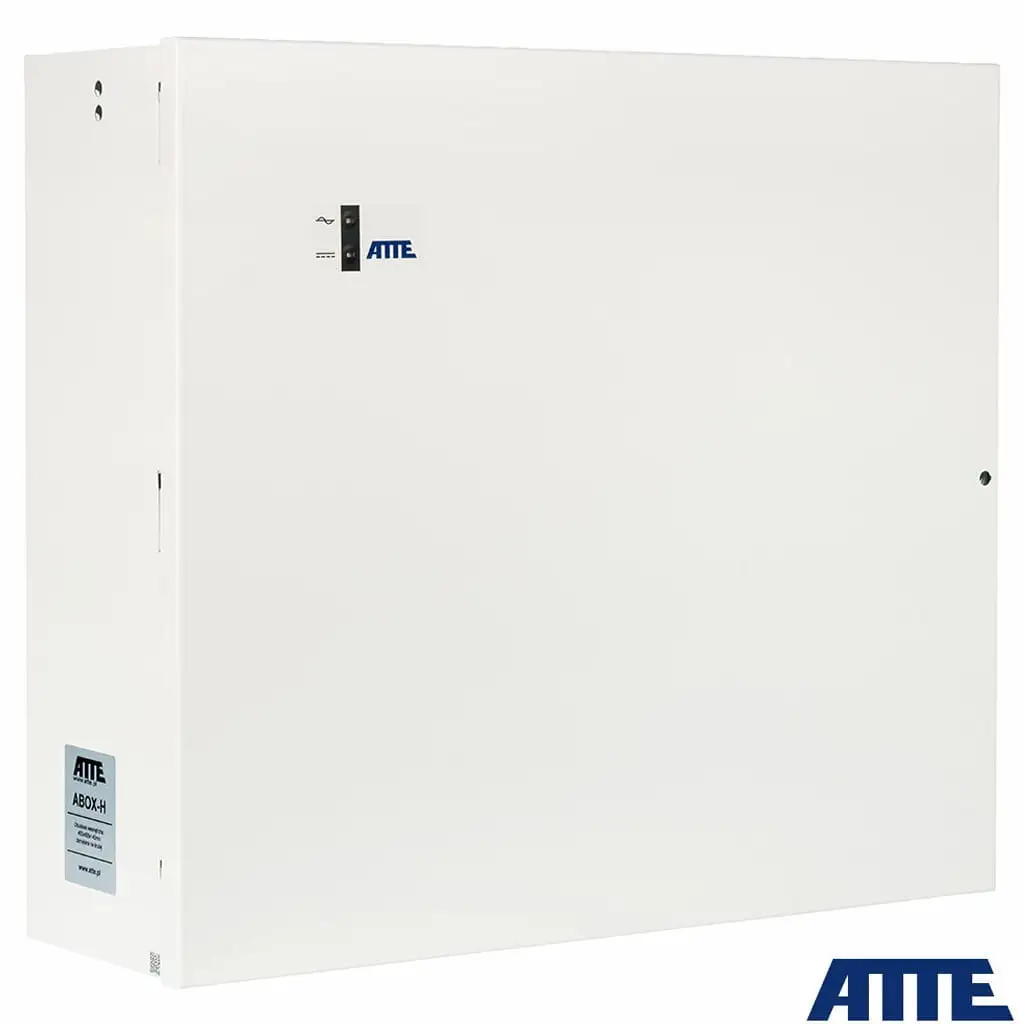

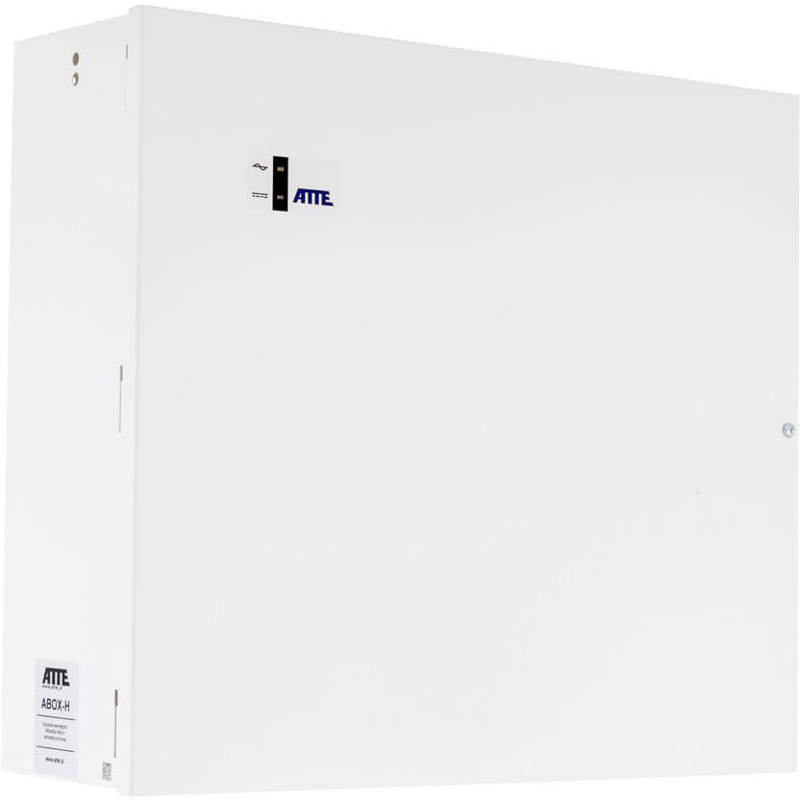

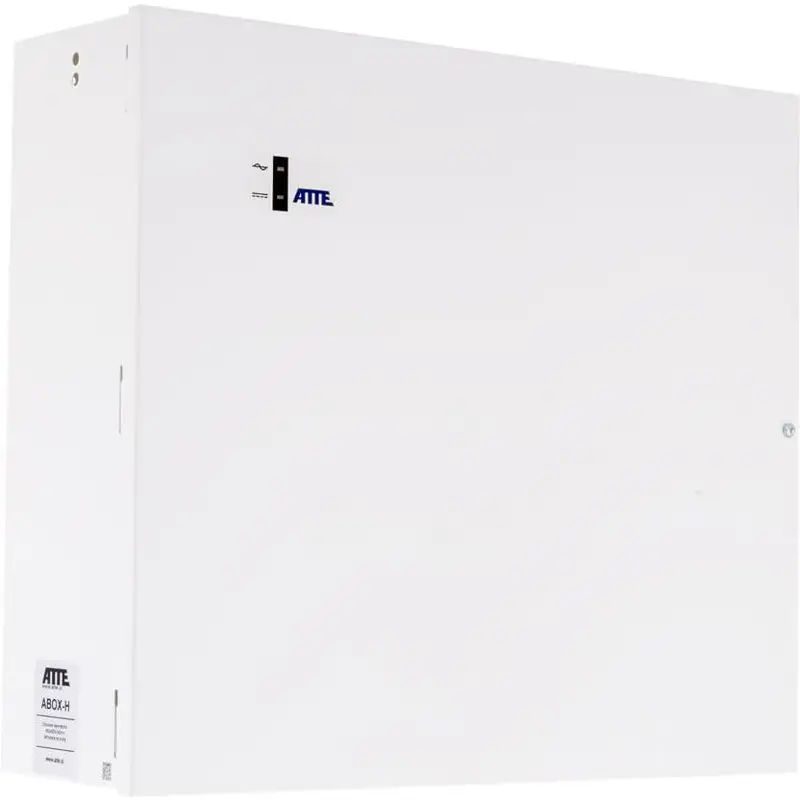

Metalowa obudowa ma biały kolor, zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Przepusty kablowe zlokalizowane z tyłu i dystans od powierzchni montażowej ułatwiają prowadzenie okablowania.
Informacje o producencie
ATTE – producent urządzenia IP-17-11-H, przeznaczonego do zasilania i dystrybucji połączeń w systemach monitoringu IP.
FAQ – najczęściej zadawane pytania
Czy zestaw obsługuje kamery IP z zasilaniem PoE?
Tak. Urządzenie obsługuje odbiorniki PoE w standardach 802.3af, 802.3at oraz PoE PASSIVE, zgodnie z parametrami wyszczególnionymi dla poszczególnych portów.
Ile portów ma switch ATTE IP-17-11-H?
Switch ma 18 portów RJ45 10/100 Mb/s: 17 portów LAN+PoE oraz 1 port uplink.
Na jaką odległość może odbywać się transmisja?
W trybie Standard zasięg wynosi do 100 m. W trybie Long Range porty LAN_1–LAN_4 mogą zapewnić zasięg do 280 m przy prędkości 10 Mb/s.
Czy tryb Long Range działa na wszystkich portach?
Nie. W trybie Long Range porty LAN_1–LAN_4 pracują z zasięgiem do 280 m, natomiast LAN_5–LAN_6 zachowują zasięg do 100 m i prędkość 10/100 Mb/s.
Czy można wyłączyć zasilanie PoE na wybranym porcie?
Tak. Mikroprzełączniki SW1 umożliwiają sterowanie zasilaniem PoE na portach LAN_1–LAN_5.
Gdzie można zamontować zestaw?
Urządzenie jest przeznaczone do montażu naściennego wewnątrz budynku. Obudowa ma stopień ochrony IP20.
Czy switch obsługuje VLAN?
Nie. Zgodnie z przekazaną specyfikacją urządzenie nie obsługuje VLAN.
