Zestaw do 16 kamer IP switch PoE 16P+2G ATTE IP-16-20-H
Model: IP-16-20-H
SKU: 21306 | EAN: 5902143690214
Wprowadzenie

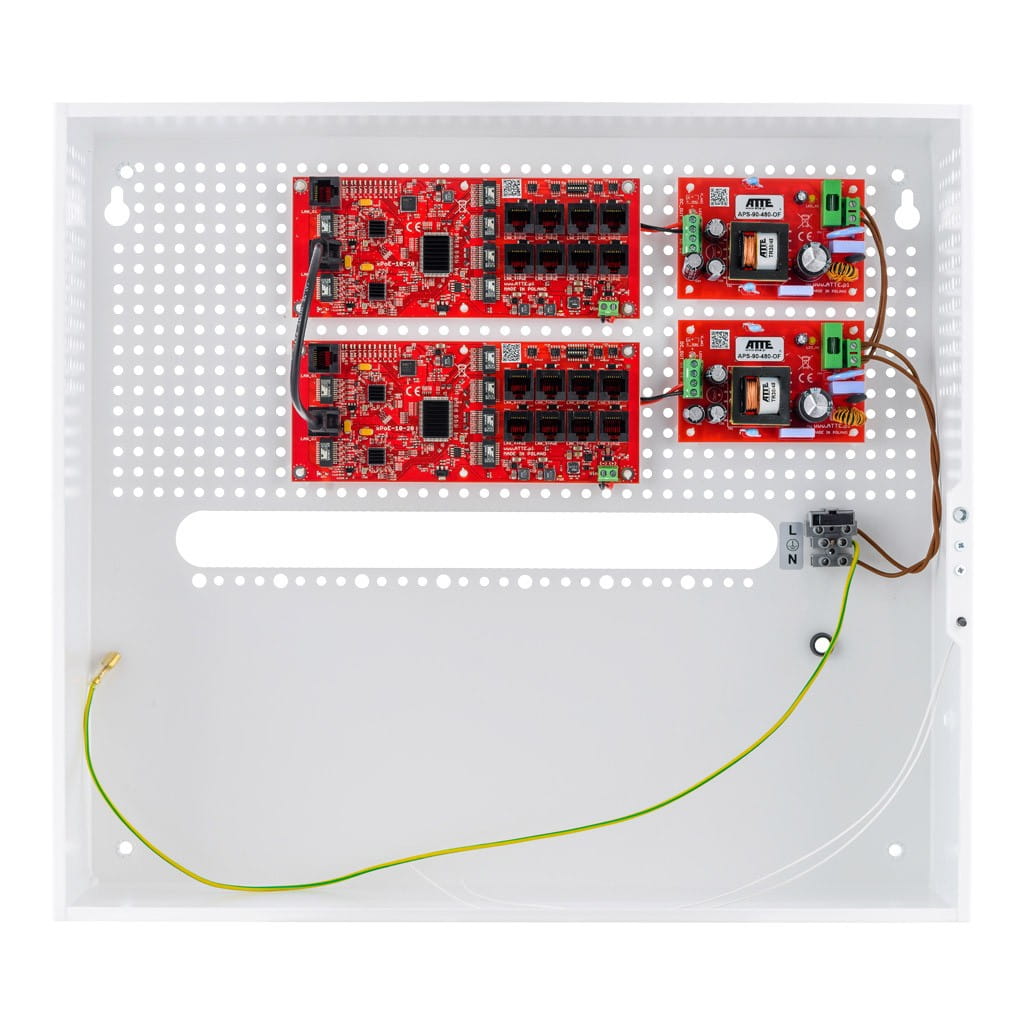

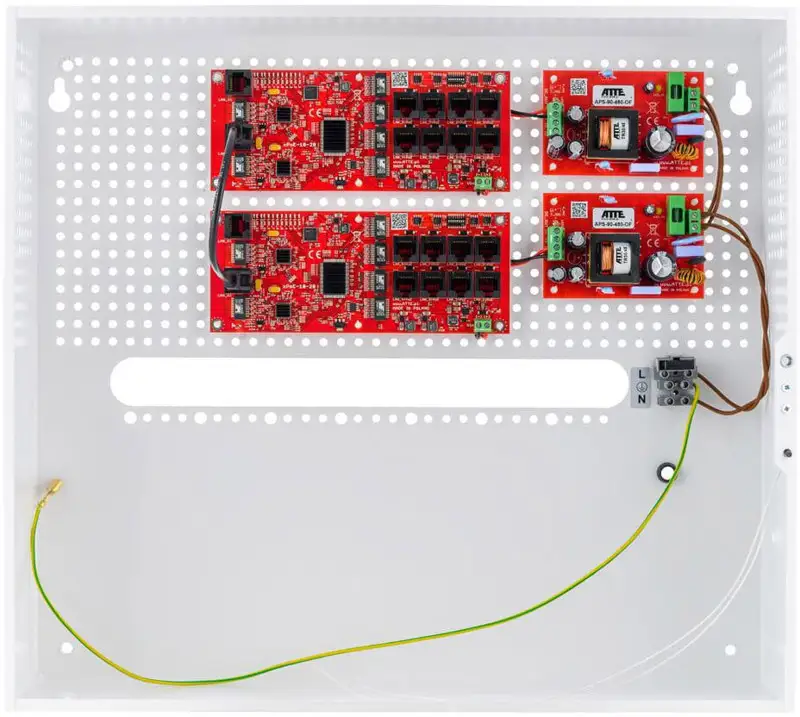

ATTE IP-16-20-H to gotowy zestaw z niezarządzalnym switchem PoE, przeznaczony do budowy instalacji monitoringu IP. Urządzenie oferuje 18 portów RJ45: 16 portów LAN 10/100 Mb/s oraz 2 gigabitowe porty uplink. Zestaw umieszczono w metalowej obudowie ABOX-H do montażu naściennego, zapewniającej miejsce na uporządkowanie urządzeń i okablowania.
Rozwiązanie jest przeznaczone do systemów telewizji przemysłowej IP, w tym instalacji wymagających zwiększonej przepustowości sieci, takich jak monitoring 4K Ultra HD. Obsługa zasilania PoE 802.3af, 802.3at oraz PoE PASSIVE pozwala zasilać zgodne kamery IP i inne urządzenia sieciowe bez prowadzenia oddzielnego przewodu zasilającego do każdego odbiornika.
Przeznaczenie
Zestaw może być stosowany w instalacjach monitoringu IP przeznaczonych do obsługi maksymalnie 16 kamer IP. Dzięki dwóm portom Gigabit UpLink może pełnić funkcję centralnego punktu połączenia switcha z rejestratorem, serwerem lub dalszą częścią sieci. Szczegółowe parametry wyjść PoE wskazują, że funkcja zasilania jest dostępna na portach LAN_1–LAN_8.
Najważniejsze korzyści
- Obsługa rozbudowanej instalacji IP – 16 portów LAN oraz 2 porty Gigabit UpLink pozwalają tworzyć centralny punkt połączeń dla urządzeń sieciowych.
- Zasilanie urządzeń przez PoE – porty LAN_1–LAN_8 obsługują standardy 802.3af, 802.3at oraz PoE PASSIVE.
- Indywidualne zabezpieczenia wyjść PoE – każdy z portów LAN_1–LAN_8 ma elektroniczne zabezpieczenie nadprądowe i przeciwzwarciowe z funkcją automatycznego powrotu.
- Kontrola zasilania na portach – mikroprzełączniki DIP umożliwiają niezależne włączanie lub wyłączanie zasilania PoE na portach LAN_1–LAN_8.
- Uporządkowana zabudowa instalacji – metalowa obudowa ABOX-H oferuje systemowe otworowanie, miejsce na rejestrator NVR, przepusty kablowe oraz przestrzeń na zapas przewodów.
- Proste uruchomienie – jako Switch niezarządzalny nie wymaga konfiguracji parametrów sieciowych.
Specyficzne funkcje produktu
PoE 802.3af i 802.3at – porty LAN_1–LAN_8 mogą współpracować z odbiornikami PoE zgodnymi ze standardem 802.3af do 15,4 W lub 802.3at do 30 W na port, przy podanym w specyfikacji napięciu wejściowym większym niż 48 VDC.
PoE PASSIVE – wyjścia LAN_1–LAN_8 pracują w trybie B, z zasilaniem na parach 4,5+ oraz 7,8-. Maksymalna podana moc dla tego trybu wynosi 40 W na port.
Automatyczny powrót po awarii – elektroniczne zabezpieczenia wyjść PoE ograniczają skutki przeciążenia lub zwarcia pojedynczej gałęzi. Po ustąpieniu przyczyny zabezpieczenie może automatycznie przywrócić zasilanie danego portu.

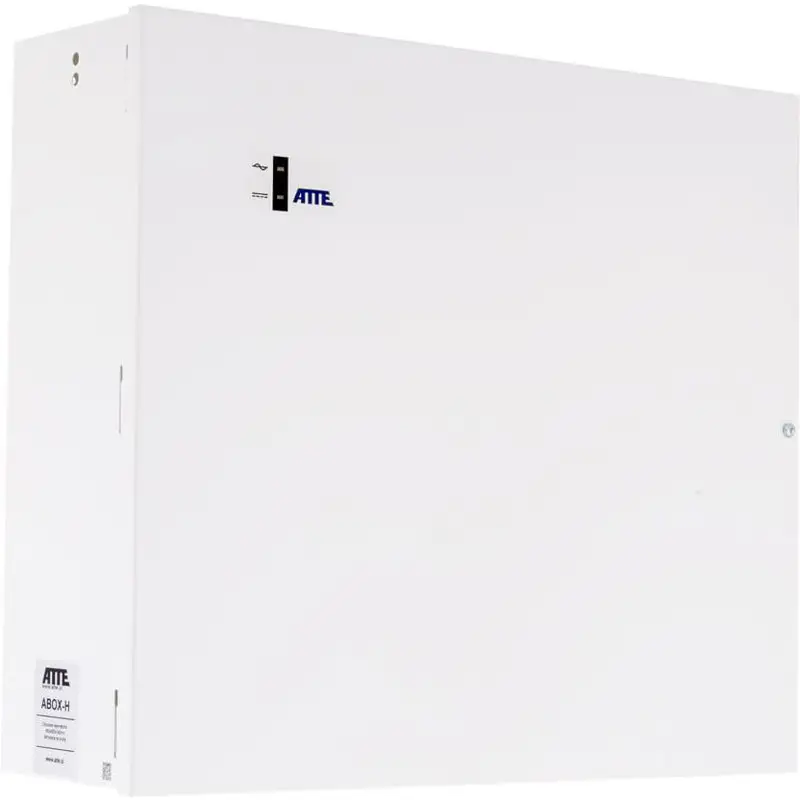

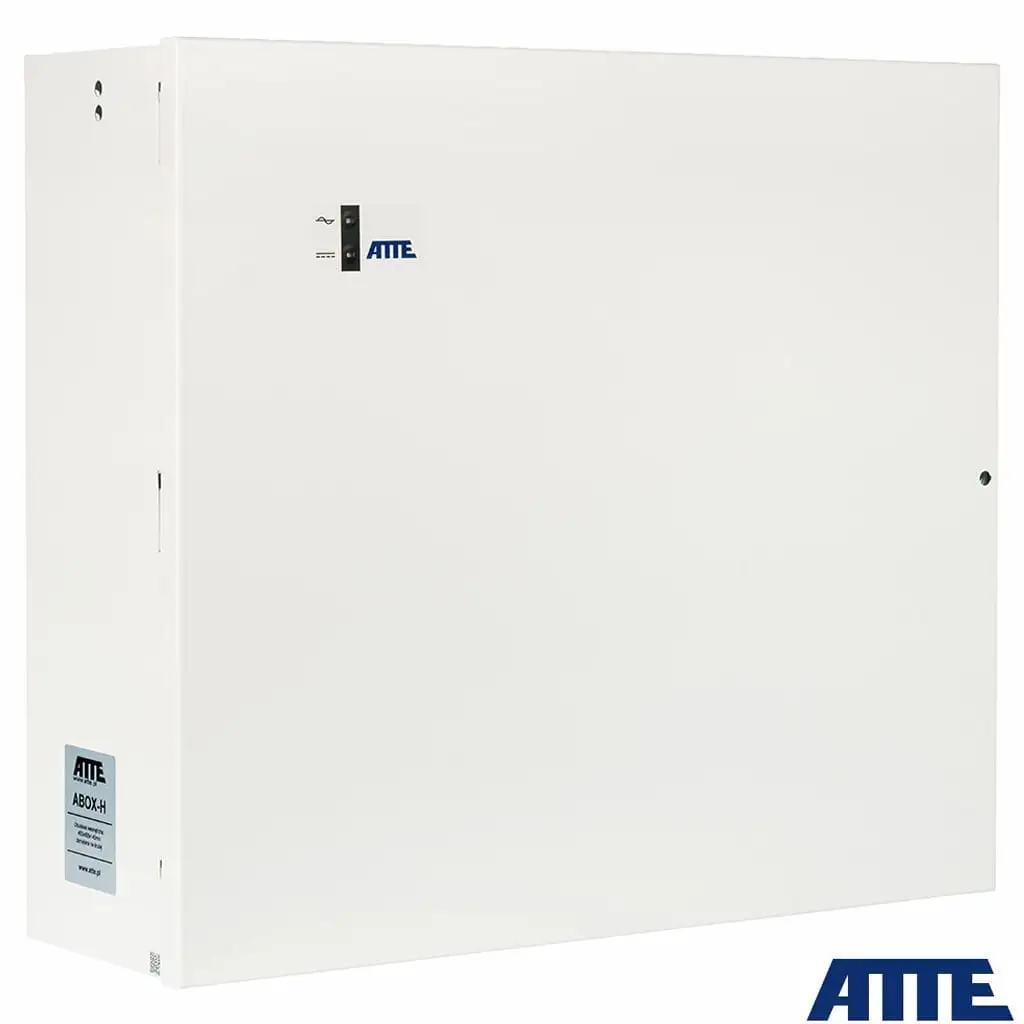

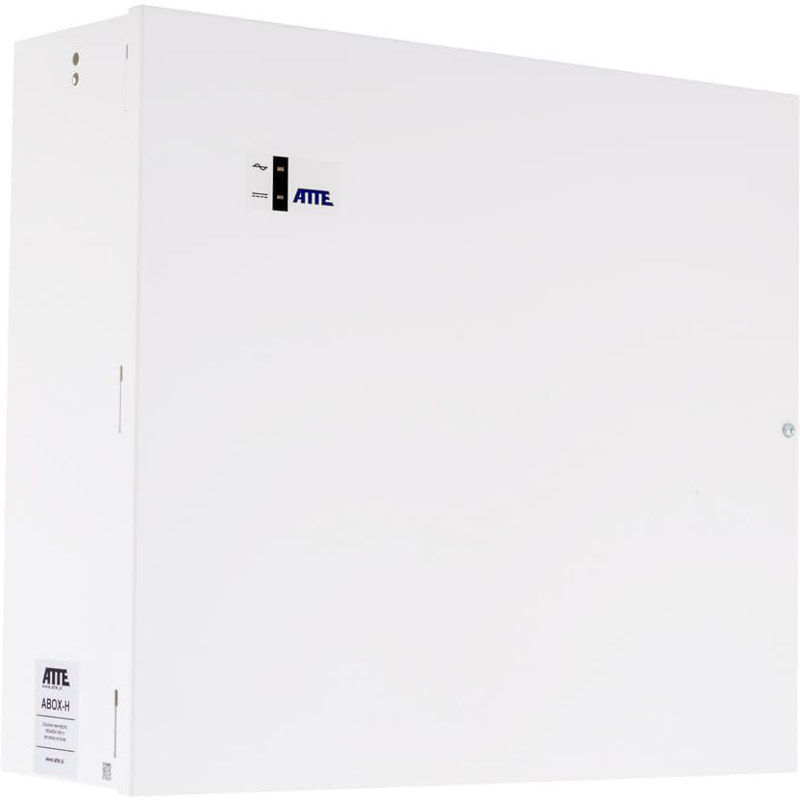

Obudowa systemowa ABOX-H – obudowa ma metalową konstrukcję, białe wykończenie, tamper otwarcia, tylne przepusty kablowe oraz dystans od ściany. Otworowanie w rastrze 10,8 mm ułatwia montaż urządzeń wewnątrz.
Parametry techniczne wynikające z nazwy produktu
| Typ produktu | Zestaw z niezarządzalnym switchem PoE do instalacji kamer IP |
| Rodzina produktu | ATTE IP-16-20-H |
| Liczba portów | 18 portów RJ45: 16 x LAN oraz 2 x Gigabit UpLink |
| Obsługa PoE | Tak; 802.3af, 802.3at oraz PoE PASSIVE na portach LAN_1–LAN_8 |
| Typ switcha | Niezarządzalny, wewnętrzny |
| Obudowa | ABOX-H, metalowa, biała, do montażu naściennego |
| Przeznaczenie zestawu | System monitoringu IP do 16 kamer IP |
| VLAN | Brak obsługi VLAN |
Rozpoznane dane techniczne z nazwy produktu
| Typ produktu | Switch PoE w zestawie do kamer IP |
| Rodzina produktu | IP-16-20-H |
| Kategoria kabla | Nie określono |
| Typ ekranowania | Nie określono |
| Materiał powłoki | Nie dotyczy przewodu; obudowa urządzenia jest metalowa |
| Materiał przewodnika | Nie określono |
| Długość | Nie dotyczy |
| Typ złącza | RJ45 |
| Wysokość Rack | Nie dotyczy |
| Szerokość | 400 mm |
| Głębokość | 140 mm |
| Kolor | Biały |
| Seria | IP / obudowa ABOX-H |
| Dodatkowe parametry | 16 portów LAN 10/100 Mb/s, 2 porty Gigabit UpLink, PoE na LAN_1–LAN_8, zasilacze 2 x APS-90-480-OF, moc ciągła 192 W |
Specyfikacja techniczna
| Model | IP-16-20-H |
| Producent | ATTE |
| SKU | 21306 |
| EAN | 5902143690214 |
| Porty LAN | 18 portów RJ45: 16 x LAN + PoE 10/100 Mb/s, 2 x Gigabit UpLink |
| Obsługiwane odbiorniki PoE | 802.3af: do 15,4 W na LAN_1–LAN_8; 802.3at: do 30 W na LAN_1–LAN_8; PoE PASSIVE: do 40 W na LAN_1–LAN_8 |
| Napięcie wejściowe dla obsługi 802.3af/802.3at | Vin > 48 VDC |
| Wyjścia PoE | LAN_1–LAN_8; PoE PASSIVE, mode B: 4,5+ oraz 7,8- |
| Zabezpieczenie wyjść PoE | LAN_1–LAN_8; 0,75 A; zabezpieczenie elektroniczne, automatyczny powrót |
| Przełączniki DIP SW1 | Przełączniki 1–8 „PoE ON/OFF” do włączania i wyłączania zasilania PoE na portach LAN_1–LAN_8 |
| Sygnalizacja | Optyczna sygnalizacja stanu zasilania i transmisji danych |
| Zasilacz | Impulsowy SMPS, 2 x APS-90-480-OF |
| Moc wyjściowa zasilacza | 2 x 96 W, łącznie 192 W w trybie ciągłym |
| Napięcie wyjściowe zasilacza | 48 V ±2% |
| Sprawność zasilacza | 92% przy 90 W |
| Zabezpieczenie wyjścia zasilacza | 9 A dla każdego zasilacza oddzielnie; zabezpieczenie elektroniczne; po zwarciu może być wymagany restart zasilacza |
| Zabezpieczenie termiczne zasilacza | TSD, wyłączenie termiczne przy 130°C; wymagany restart |
| Zakres napięcia wejściowego | 180–240 VAC |
| Zabezpieczenie wejścia | Bezpiecznik topikowy F1 T3,15 A |
| Montaż obudowy | Naścienny; otwory montażowe 6 mm |
| Montaż urządzeń wewnątrz obudowy | Systemowe otworowanie 4,8 mm w rastrze 10,8 mm |
| Obudowa | ABOX-H, metalowa, biała, z tamperem otwarcia |

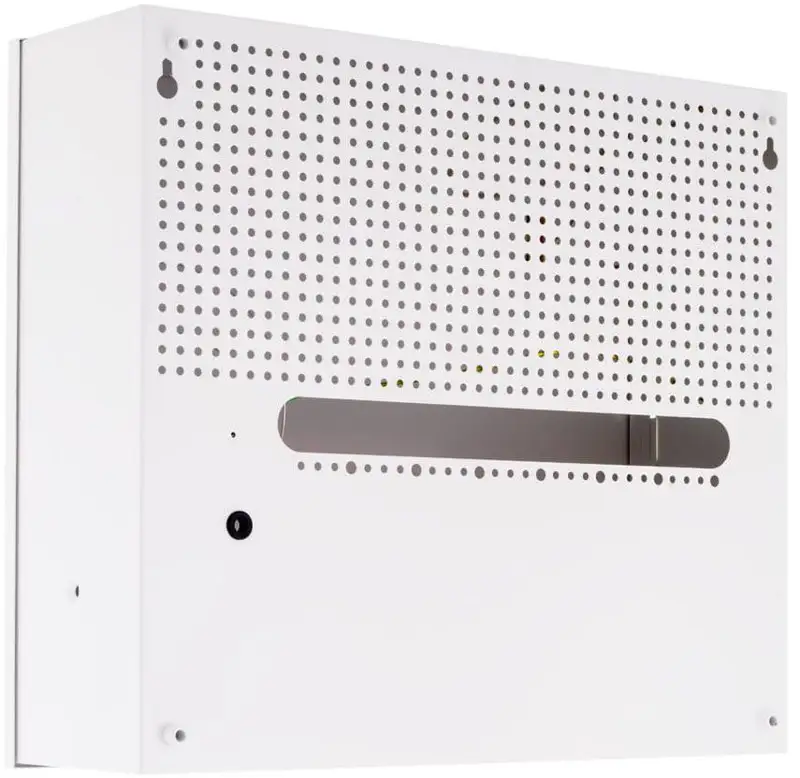

| Przepusty kablowe | Z tyłu obudowy; obudowa zapewnia dystans od ściany |
| Zakres temperatur pracy | -10°C do +40°C |
| Wymiary | 400 x 450 x 140 mm |
| Masa netto | 4,46 kg |
| Stopień ochrony | IP20 |
| Obsługa VLAN | Nie |
| Charakter urządzenia | Wewnętrzne, nieprzemysłowe |
Opis producenta
Producentem zestawu IP-16-20-H jest ATTE. Produkt należy do kategorii niezarządzalnych switchy sieciowych z obsługą PoE, przeznaczonych do wewnętrznych instalacji monitoringu IP.
Sposoby wykorzystania
- budowa centralnego punktu sieci dla systemu kamer IP,
- zasilanie zgodnych urządzeń PoE na portach LAN_1–LAN_8,
- połączenie kamer, rejestratora NVR i pozostałych elementów sieci przez porty RJ45,
- obsługa instalacji monitoringu o zwiększonej przepustowości, w tym systemów z kamerami 4K Ultra HD,
- zabudowa switcha, zasilaczy, rejestratora i zapasu przewodów w jednej obudowie wewnętrznej.
FAQ
Czy zestaw jest przeznaczony do monitoringu IP?
Tak. IP-16-20-H został przeznaczony do budowy systemów telewizji przemysłowej IP i obsługi instalacji do 16 kamer IP.
Ile portów ma switch?
Urządzenie ma 18 portów RJ45: 16 portów LAN 10/100 Mb/s oraz 2 porty Gigabit UpLink.
Na których portach działa zasilanie PoE?
Zgodnie ze specyfikacją wyjścia PoE znajdują się na portach LAN_1–LAN_8.
Jakie standardy PoE obsługuje zestaw?
Obsługiwane są standardy 802.3af, 802.3at oraz PoE PASSIVE. Dla portów LAN_1–LAN_8 podano odpowiednio maksymalnie 15,4 W, 30 W lub 40 W na port, zależnie od trybu zasilania.
Czy switch wymaga konfiguracji?
To switch niezarządzalny, dlatego jego uruchomienie nie wymaga konfiguracji parametrów sieciowych. Zasilanie PoE na poszczególnych portach można przełączać za pomocą mikroprzełączników DIP.
Czy obudowa jest przeznaczona do montażu zewnętrznego?
Nie. Zestaw jest urządzeniem wewnętrznym, a obudowa ma stopień ochrony IP20.
Czy w obudowie można umieścić rejestrator NVR?

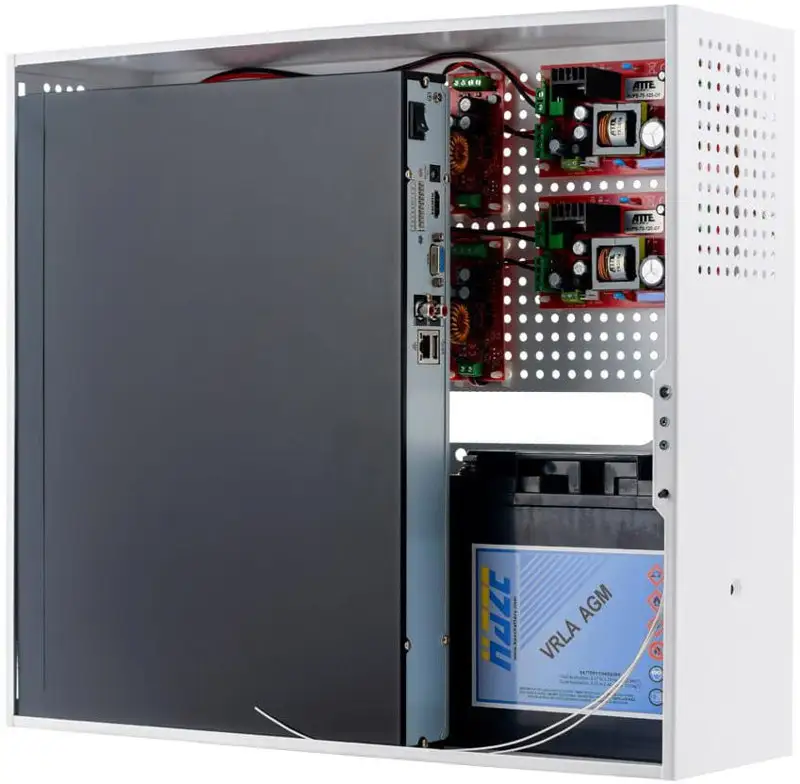

Tak. W opisie zestawu przewidziano miejsce na rejestrator wideo NVR oraz przestrzeń na zapas kabli.
