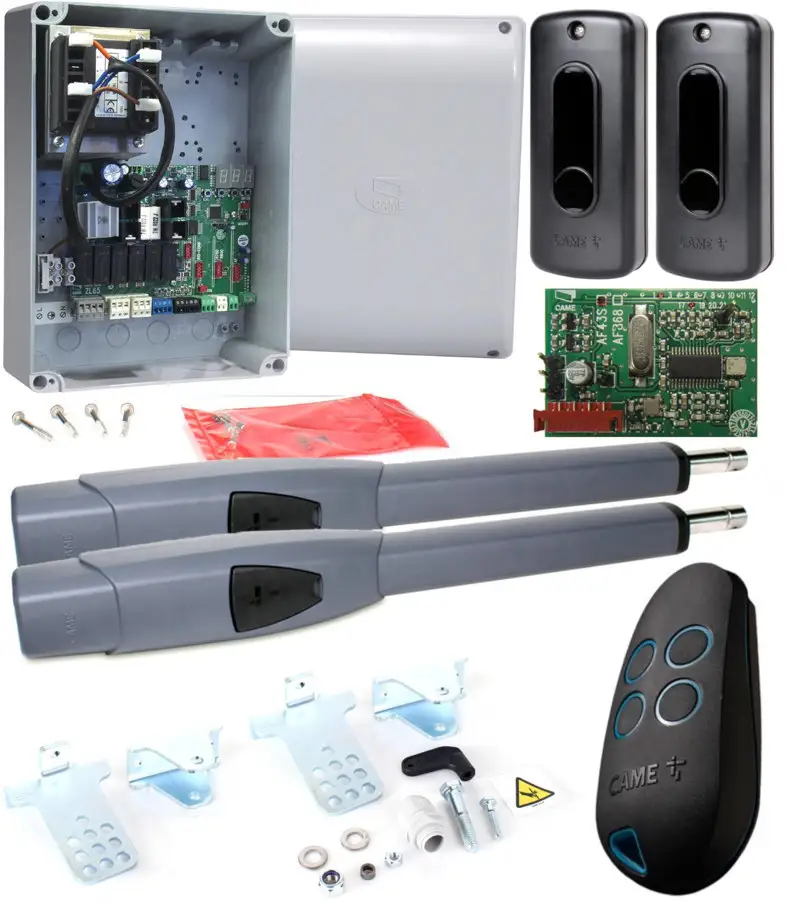

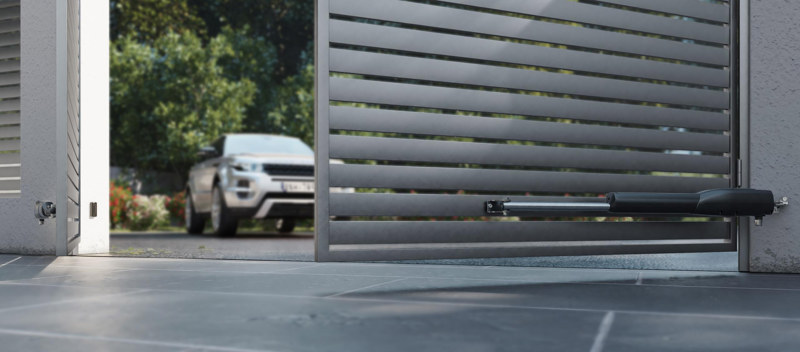

Zestaw Came ats 30DGM safe 24V top do 6m bram dwuskrzydłowych

Najważniejsze korzyści

• Obsługa bram do 6 m światła wjazdu – rozwiązanie przeznaczone do bram dwuskrzydłowych o szerokim przejeździe.
• Silnik 24 V DC – napęd dostosowany do intensywnego użytkowania.
• Dopasowanie do masy skrzydła – maksymalnie 3 m przy skrzydle o masie do 400 kg, 2,5 m do 600 kg lub 2 m do 800 kg.
• Magnetyczne wyłączniki krańcowe – umożliwiają kontrolowanie położenia skrzydeł podczas pracy.
• Płynny ruch bramy – regulacja prędkości oraz łagodny start i hamowanie w położeniach krańcowych.
• Funkcja furtki – możliwość sterowania otwarciem jednego skrzydła, gdy potrzebne jest przejście bez pełnego otwierania bramy.

Zastosowanie

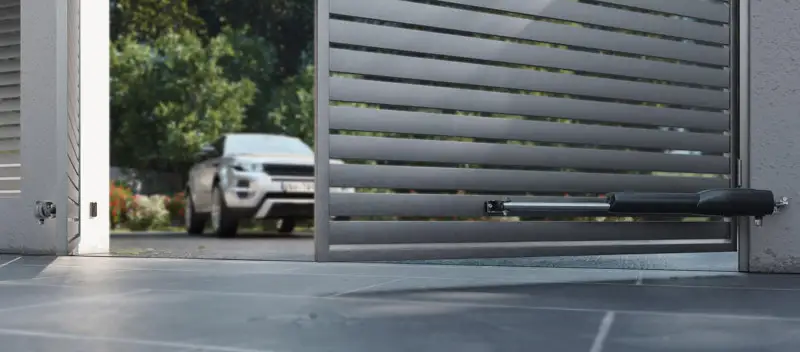

Napęd może być wykorzystany do automatyzacji bram dwuskrzydłowych:

• na posesjach przydomowych,
• na osiedlach mieszkaniowych,
• przy wjazdach do firm i obiektów użytkowych,
• w miejscach wymagających intensywnego cyklu pracy,
• przy bramach o świetle wjazdu do 6 m.

Opis funkcji

Intensywny cykl pracy oznacza przeznaczenie napędu do częstego użytkowania bramy. Zasilanie silników napięciem 24 V DC pozwala na wykorzystanie rozwiązania w instalacji zaprojektowanej do pracy automatyki 24-woltowej.

Magnetyczne wyłączniki krańcowe odpowiadają za określanie położenia skrzydeł podczas otwierania i zamykania. W zestawie zastosowano dwa wyłączniki krańcowe.

Regulacja prędkości i spowolnienie pozwalają dostosować sposób poruszania się skrzydeł, w tym łagodniejsze rozpoczęcie i zakończenie ruchu.

Funkcja furtki umożliwia otwarcie jednego skrzydła w celu zapewnienia przejścia pieszym bez konieczności otwierania całej bramy.

Parametry techniczne

• Producent: CAME
• Model: ATS30DGM
• Model handlowy: 001PLU0045
• Typ produktu: zestaw automatyki do bram dwuskrzydłowych
• Rodzina produktu: CAME ATS
• Napęd bramy: mechaniczny
• Rodzaj użytkowania: intensywny
• Maksymalna długość jednego skrzydła: 3 m
• Maksymalna masa skrzydła: do 800 kg, zależnie od jego szerokości
• Światło wjazdu: do 6 m
• Wyłączniki krańcowe: magnetyczne, 2 sztuki
• Zasilanie: 230 V AC, 50/60 Hz
• Zasilanie silnika: 24 V DC
• Maksymalny pobór prądu silnika: 8 A
• Maksymalna moc silnika: 80 W
• Siła ciągu: 400–3000 N
• Stopień zabezpieczenia: IP44
• Funkcja furtki: tak
• Zabezpieczenie termiczne silnika: 150°C
• Czas otwarcia do 90°: od 15 do 30 sekund
• Temperatura pracy: od -20°C do +55°C
• Sterowanie za pomocą aplikacji: nie
• Możliwość integracji z inteligentnym domem: tak
• Waga produktu: 12 kg

Dobór napędu do skrzydła

Informacje rozpoznane z nazwy produktu

• Typ produktu: zestaw napędu do bramy dwuskrzydłowej
• Rodzina produktu: CAME ATS
• Kategoria kabla: nie dotyczy
• Typ ekranowania: nie dotyczy
• Materiał powłoki: nie podano
• Materiał przewodnika: nie podano
• Długość: maksymalna długość skrzydła do 3 m; światło wjazdu do 6 m
• Typ złącza: nie podano
• Wysokość Rack: nie dotyczy
• Szerokość: nie podano
• Głębokość: nie podano
• Kolor: nie podano
• Seria: ATS
• Dodatkowe parametry: zasilanie silnika 24 V DC, intensywny cykl pracy, magnetyczne wyłączniki krańcowe, funkcja furtki

Ważne informacje dotyczące montażu

Przy bramach skrzydłowych zaleca się zastosowanie elektrozamka, aby wspomóc skuteczne i niezawodne zamykanie oraz chronić przekładnie napędów. W przypadku skrzydeł o długości przekraczającej 3 m elektrozamek jest wymagany zgodnie z informacją techniczną produktu.

Producent

CAME – producent automatyki bramowej. Prezentowany model należy do rodziny napędów ATS przeznaczonych do mechanizacji bram dwuskrzydłowych.
