Zestaw buforowy do 17 kamer IP switch PoE 17P+1UP ATTE IPUPS-17-11-H

Model: IPUPS-17-11-H

SKU: 21316  |  EAN: 5902143690399

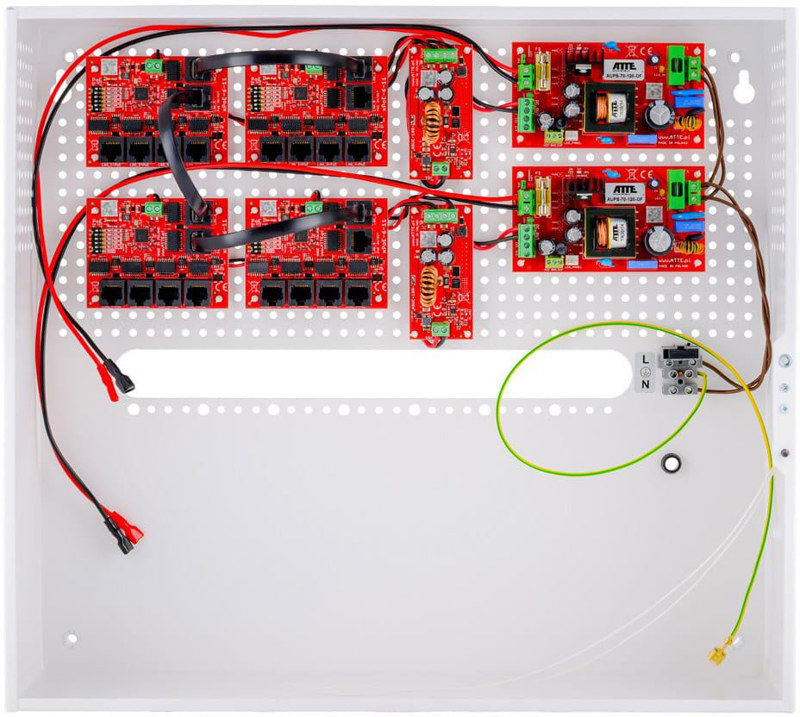

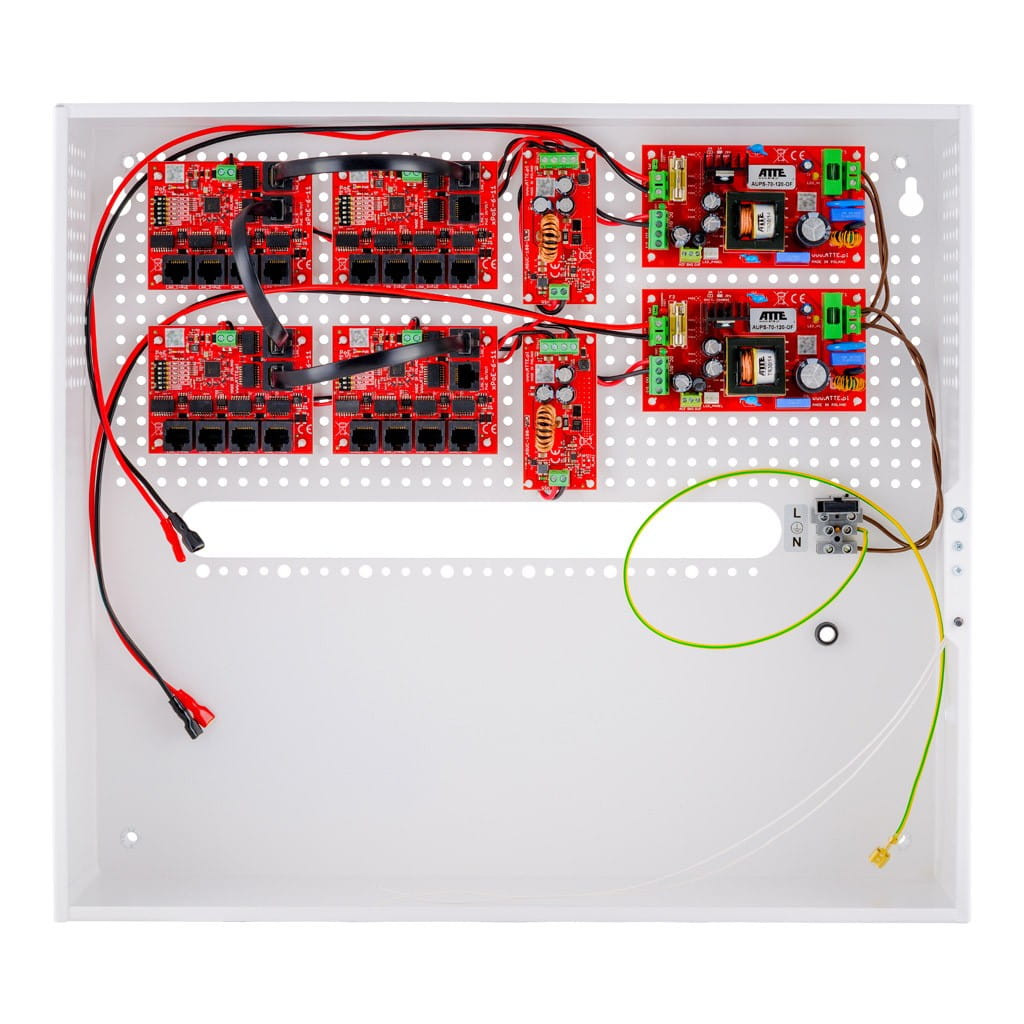

ATTE IPUPS-17-11-H to wewnętrzny, niezarządzalny zestaw buforowego zasilania i transmisji danych dla systemów monitoringu IP. Urządzenie łączy Switch PoE z zasilaczem oraz miejscem na akumulatory, umożliwiając obsługę instalacji obejmującej do 17 kamer IP.

Przeznaczenie

Zestaw przeznaczony jest do budowy systemów telewizji przemysłowej IP, w których kamery lub inne urządzenia sieciowe są zasilane przez Ethernet. Switch oferuje 17 portów LAN z funkcją PoE oraz 1 port uplink do podłączenia pozostałej części sieci.

Po zastosowaniu odpowiednich akumulatorów układ może podtrzymywać zasilanie urządzeń podczas okresowych zaników napięcia sieciowego. Dwa niezależne zasilacze impulsowe zapewniają łączną moc ciągłą 144 W, współdzieloną dynamicznie z ładowaniem akumulatorów, przy priorytecie wyjścia zasilania.

Tryb Long Range pozwala uzyskać transmisję na odległość do 280 m na wybranych portach, przy prędkości 10 Mbps. W trybie standardowym zasięg transmisji wynosi do 100 m.

Najważniejsze korzyści

  • Obsługa rozbudowanego systemu monitoringu – 17 portów LAN z PoE oraz dodatkowy port uplink pozwalają podłączyć kamery i połączyć zestaw z siecią.
  • Buforowe zasilanie instalacji – miejsce na dwa akumulatory 12 V o pojemności do 18 Ah każdy umożliwia podtrzymanie pracy systemu przy zaniku zasilania sieciowego.
  • Transmisja Long Range – wybrane porty mogą pracować z zasięgiem do 280 m, co ułatwia realizację połączeń na większych odległościach.
  • Ochrona indywidualnych wyjść PoE – elektroniczne zabezpieczenia nadprądowe i zwarciowe działają niezależnie dla poszczególnych kanałów, a zabezpieczenia LAN_1–LAN_5 mają funkcję automatycznego powrotu.
  • Elastyczne sterowanie zasilaniem – mikroprzełączniki umożliwiają włączenie lub wyłączenie PoE na portach LAN_1–LAN_5 oraz wybór trybu Standard lub Long Range.

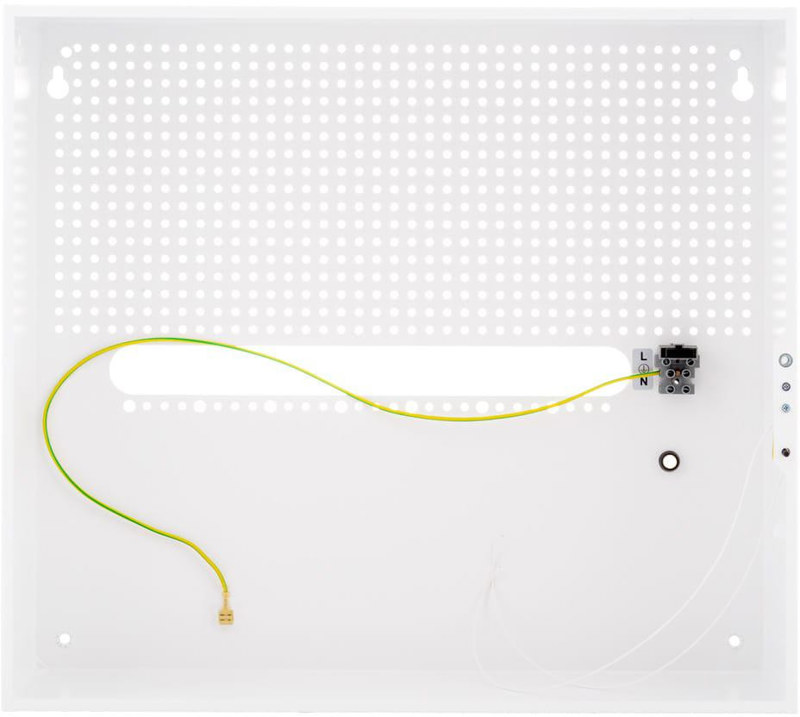

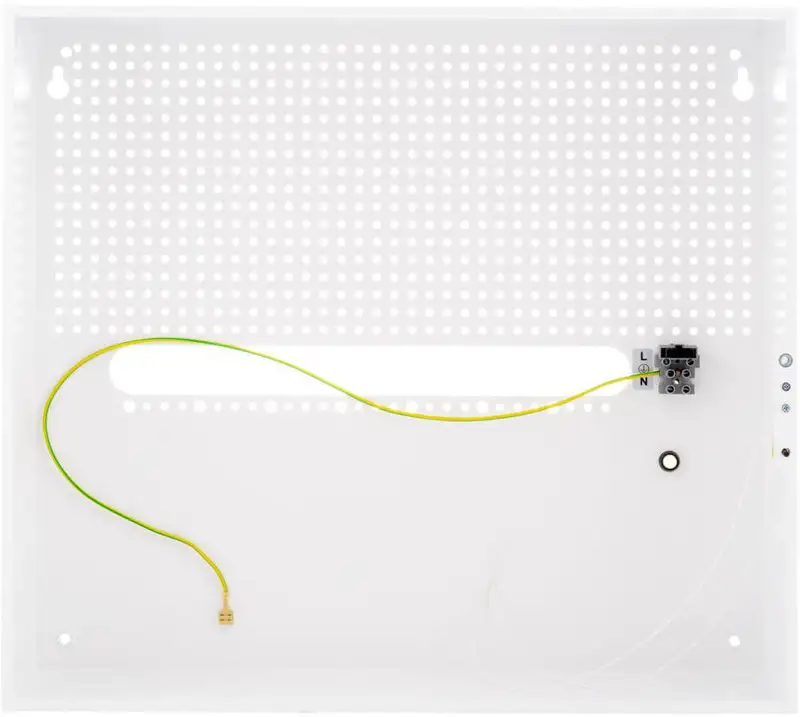

  • Uporządkowana instalacja w metalowej obudowie – obudowa ABOX-H oferuje systemowe otworowanie, tylne przepusty kablowe, miejsce na akumulatory oraz przestrzeń na rejestrator NVR.

Specyficzne funkcje produktu

Tryb Standard i Long Range
W trybie Standard porty LAN_1–LAN_6 zapewniają transmisję do 100 m z prędkością 10/100 Mbps. Po przełączeniu urządzenia w tryb Long Range porty LAN_1–LAN_4 mogą pracować na dystansie do 280 m z prędkością 10 Mbps, natomiast LAN_5–LAN_6 zachowują zasięg do 100 m i prędkość 10/100 Mbps.

Niezależne zabezpieczenia PoE
Wyjścia LAN_1–LAN_4 są zabezpieczone elektronicznie przy prądzie 0,75 A, a LAN_5 przy prądzie 1,25 A. Po ustąpieniu przeciążenia lub zwarcia możliwy jest automatyczny powrót napięcia na zabezpieczonym kanale.

Buforowanie zasilania z akumulatorów
Zestaw współpracuje z dwoma akumulatorami 12 V typu żelowego lub AGM. Prąd ładowania pojedynczego akumulatora można wybrać zworą JP1: 1 A lub 2 A. Układ odłącza akumulator przy napięciu poniżej 10,2 V.

Sygnalizacja stanu zasilania
Wyjścia OUF i ACF przekazują informacje odpowiednio o braku napięcia wyjściowego oraz braku napięcia sieciowego 230 VAC. Są to wyjścia typu otwarty kolektor o obciążalności 50 mA.

Zastosowanie

  • systemy monitoringu IP z maksymalnie 17 kamerami,
  • instalacje CCTV wymagające buforowego zasilania urządzeń sieciowych,
  • systemy z kamerami i urządzeniami obsługującymi PoE 802.3af, 802.3at lub PoE PASSIVE,
  • instalacje, w których konieczna jest transmisja na odległość do 280 m w trybie Long Range,
  • zabudowa urządzeń sieciowych, zasilających, akumulatorów i rejestratora NVR w jednej obudowie.

Informacje o producencie

Producentem urządzenia jest ATTE. Model IPUPS-17-11-H należy do rozwiązań zasilania buforowego ze switchem PoE, przeznaczonych do wewnętrznych instalacji sieciowych i systemów monitoringu IP.

Parametry techniczne wynikające z nazwy produktu

  • Typ produktu: zestaw buforowy ze switchem PoE,
  • Rodzina produktu: ATTE IPUPS,
  • Przeznaczenie: zasilanie i transmisja danych dla systemu do 17 kamer IP,
  • Konfiguracja portów: 17 portów LAN z PoE + 1 port uplink,
  • Rodzaj switcha: niezarządzalny, wewnętrzny,
  • Obsługa PoE: tak,
  • Obsługa VLAN: nie,
  • Rodzaj montażu: naścienny,
  • Obudowa: ABOX-H, metalowa, biała,
  • Seria: IPUPS-17-11-H.

Rozpoznane dane techniczne z nazwy produktu

  • Typ produktu: zestaw buforowy do kamer IP ze switchem PoE,
  • Rodzina produktu: IPUPS,
  • Kategoria kabla: nie określono,
  • Typ ekranowania: nie określono,
  • Materiał powłoki: nie dotyczy produktu,
  • Materiał przewodnika: nie określono,
  • Długość: nie dotyczy produktu,
  • Typ złącza: RJ45,
  • Wysokość Rack: nie określono,
  • Szerokość: 400 mm,
  • Głębokość: 140 mm,
  • Kolor: biały,
  • Seria: IPUPS-17-11-H,
  • Dodatkowe parametry: 17 portów LAN z PoE, 1 port uplink, budżet PoE do 130 W, tryb Long Range do 280 m.

Interpretacja danych technicznych

Oznaczenie „17P+1UP” wskazuje na konfigurację z 17 portami PoE oraz jednym portem uplink. „IPUPS” oznacza zestaw przeznaczony do buforowego zasilania urządzeń sieciowych. Urządzenie jest niezarządzalnym switchem, dlatego nie wymaga konfiguracji parametrów sieciowych. Ustawienia trybu pracy oraz zasilania PoE są wybierane za pomocą mikroprzełączników.

Zestaw buforowy do 17 kamer IP switch PoE 17P+1UP ATTE IPUPS-17-11-H
Zestaw buforowy do 17 kamer IP switch PoE 17P+1UP ATTE IPUPS-17-11-H
Zestaw buforowy do 17 kamer IP switch PoE 17P+1UP ATTE IPUPS-17-11-H
Zestaw buforowy do 17 kamer IP switch PoE 17P+1UP ATTE IPUPS-17-11-H

Specyfikacja techniczna

Model IPUPS-17-11-H
Porty LAN 18 portów RJ45 10/100 Mbps: 17 x LAN+PoE, 1 x uplink
Obsługa PoE Tak
Obsługa VLAN Nie
Typ switcha Niezarządzalny, wewnętrzny
Obsługiwane odbiorniki PoE 802.3af – do 15,4 W, LAN_1...LAN_5
802.3at – do 30 W, LAN_1...LAN_5
PoE PASSIVE – do 65 W dla LAN_5 oraz do 40 W dla LAN_1...LAN_4
Wyjścia PoE LAN_1...LAN_5, PoE PASSIVE, mode B: 4,5+ oraz 7,8-
Zabezpieczenie LAN_1...LAN_4 0,75 A, zabezpieczenie elektroniczne z automatycznym powrotem
Zabezpieczenie LAN_5 1,25 A, zabezpieczenie elektroniczne z automatycznym powrotem
Mikroprzełączniki SW1 Przełącznik 1 „MODE” – wybór trybu pracy switcha; przełączniki 2–6 „PoE ON/OFF” – sterowanie zasilaniem PoE na LAN_1...LAN_5
Tryb Standard Przełącznik „MODE” w pozycji OFF; LAN_1...LAN_6 – zasięg do 100 m, 10/100 Mbps
Tryb Long Range Przełącznik „MODE” w pozycji ON; LAN_1...LAN_4 – zasięg do 280 m, 10 Mbps; LAN_5...LAN_6 – zasięg do 100 m, 10/100 Mbps
Zasilacze Impulsowe SMPS, 2 x AUPS-70-120-OF
Zabezpieczenie wyjścia zasilacza 9 A dla każdego zasilacza oddzielnie, zabezpieczenie elektroniczne; po zwarciu może być wymagany restart zasilacza
Zabezpieczenie termiczne zasilacza TSD, thermal shutdown przy 130°C; wymaga restartu
Napięcie wejściowe zasilacza 180–240 VAC
Zabezpieczenie wejścia Bezpiecznik T3,15 A w listwie zasilania
Moc wyjściowa zasilaczy 2 x 72 W, łącznie 144 W ciągłej mocy wyjściowej; moc współdzielona dynamicznie z ładowaniem akumulatorów
Sprawność zasilaczy 90% przy 120 W
Napięcie wyjściowe zasilaczy 12 V ±15%
Napięcie wyjściowe PoE 48 V ±2%
Maksymalny budżet mocy PoE 130 W
Obsługiwane akumulatory 2 x akumulator 12 V, żelowy lub AGM
Miejsce na akumulatory 2 x 18 Ah
Prąd ładowania pojedynczego akumulatora 1 A lub 2 A, wybierany zworą JP1
Zabezpieczenie obwodu akumulatora Bezpiecznik topikowy F2, F6,3 A
Zabezpieczenie akumulatora Odłączenie przy napięciu poniżej 10,2 V
Wyjścia sygnalizacyjne OUF – brak napięcia wyjściowego; ACF – brak napięcia 230 VAC; 50 mA, typ OC – otwarty kolektor
Montaż obudowy Naścienny, otwory montażowe 6 mm
Montaż urządzeń wewnątrz obudowy Systemowe otworowanie 4,8 mm w rastrze 10,8 mm
Zakres temperatur pracy -10...+40°C

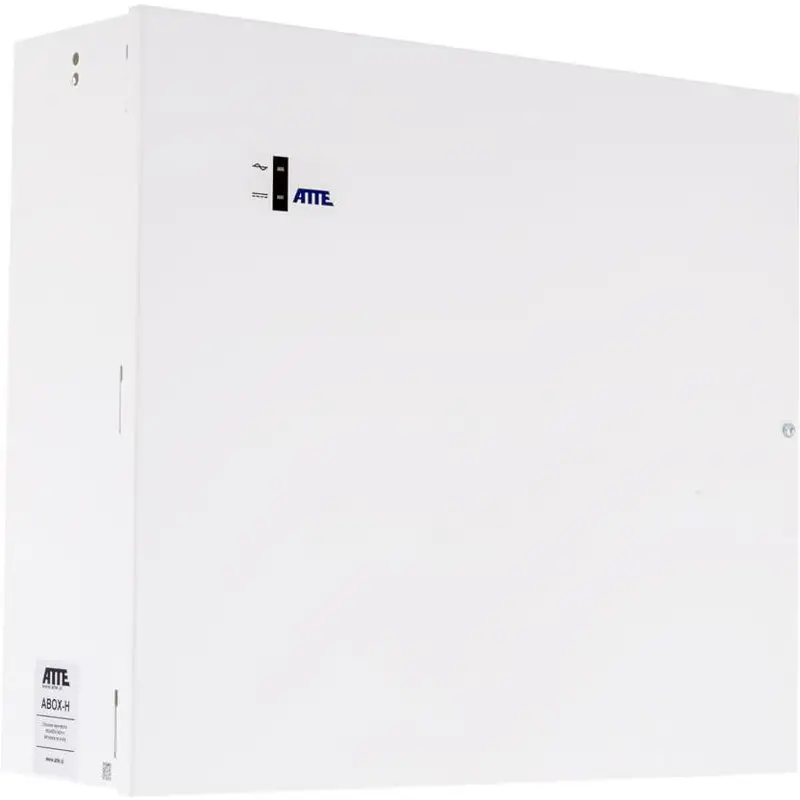

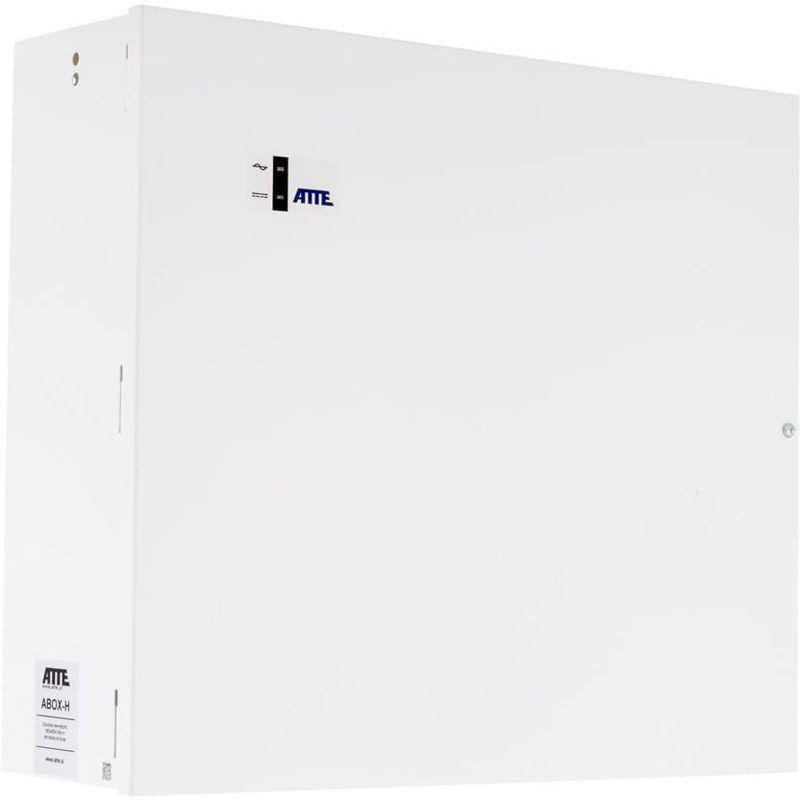

Obudowa ABOX-H, metalowa, biała, z tamperem otwarcia i przepustami kablowymi z tyłu

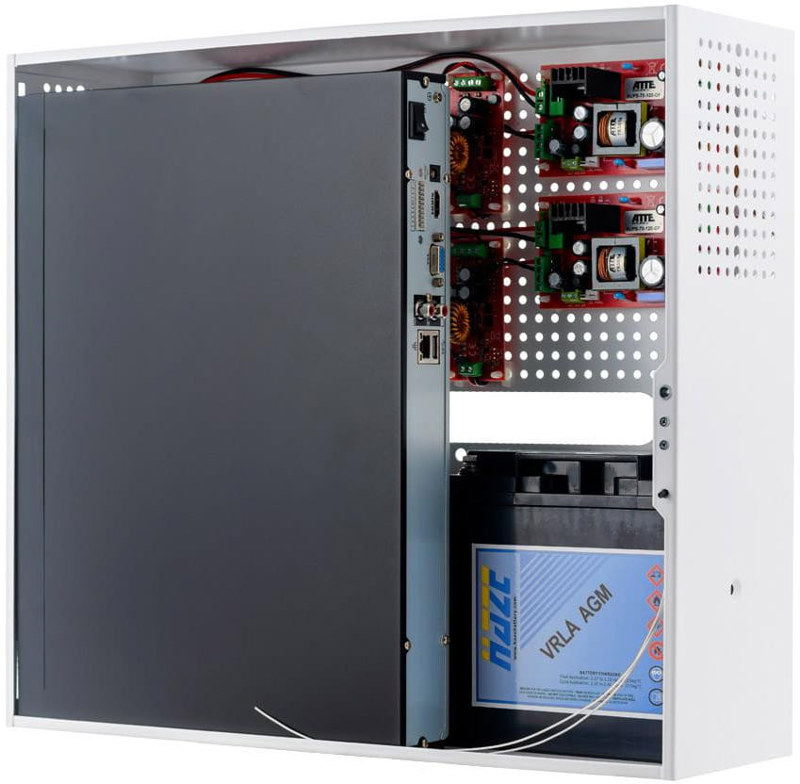

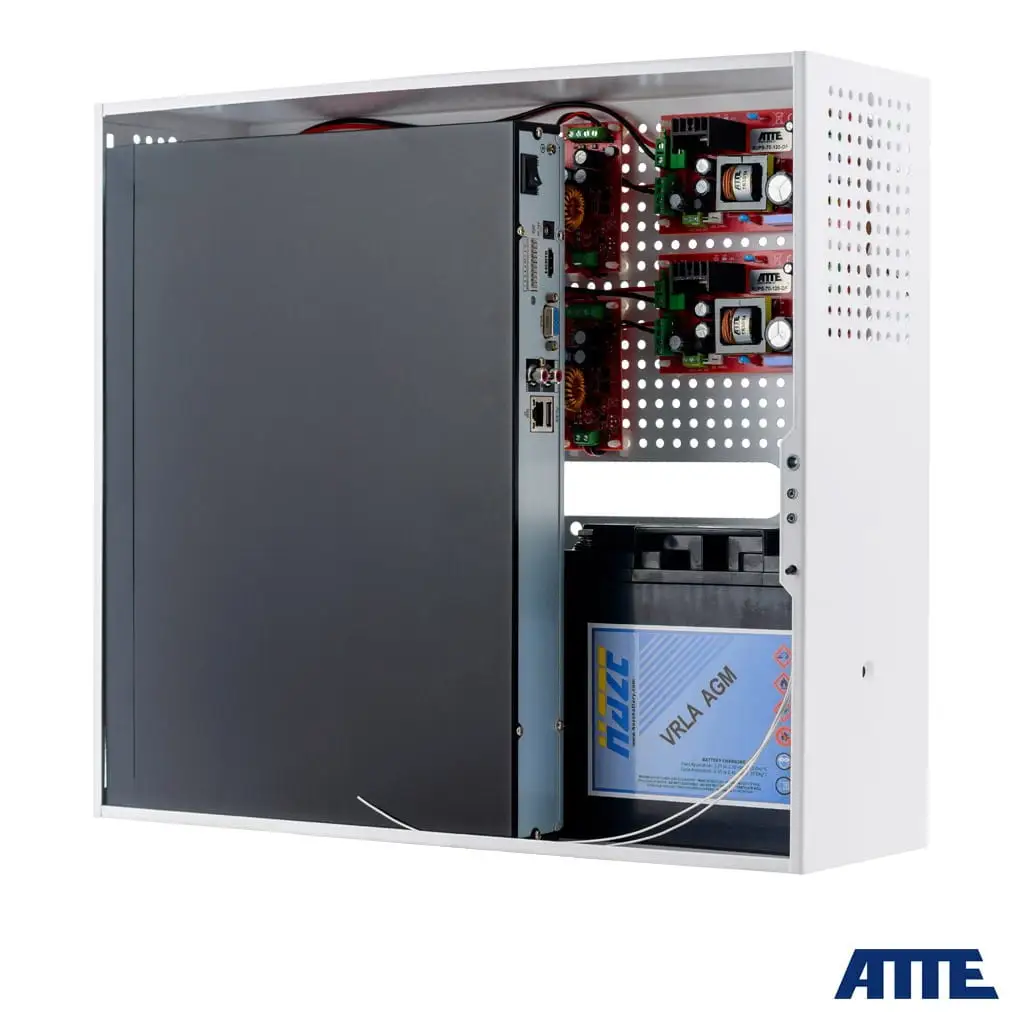

Przestrzeń wewnątrz obudowy Miejsce na dwa akumulatory 18 Ah oraz rejestrator wideo NVR
Wymiary 400 x 450 x 140 mm
Masa netto 4,73 kg
Stopień ochrony IP20
Producent ATTE
SKU 21316
EAN 5902143690399

FAQ – najczęściej zadawane pytania

Czy zestaw obsługuje kamery IP z zasilaniem PoE?

Tak. Urządzenie jest przeznaczone do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie 802.3af, 802.3at i PoE PASSIVE, zgodnie ze szczegółową specyfikacją poszczególnych portów.

Ile portów ma switch?

Switch posiada 18 portów RJ45 10/100 Mbps: 17 portów LAN z funkcją PoE oraz 1 port uplink.

Na czym polega tryb Long Range?

Tryb Long Range zwiększa zasięg transmisji na portach LAN_1–LAN_4 do 280 m, przy prędkości 10 Mbps. Porty LAN_5–LAN_6 pracują w tym trybie z zasięgiem do 100 m i prędkością 10/100 Mbps.

Czy urządzenie wymaga konfiguracji programowej?

Jest to switch niezarządzalny. Wybór trybu pracy oraz zasilania PoE na wybranych portach odbywa się za pomocą mikroprzełączników.

Czy akumulatory są częścią zestawu?

Specyfikacja określa miejsce na dwa akumulatory 12 V o pojemności do 18 Ah każdy. Dane wejściowe nie wskazują, aby akumulatory były dołączone do zestawu.

Gdzie można zamontować urządzenie?

Obudowa jest przeznaczona do montażu naściennego. Posiada otwory montażowe 6 mm, tylne przepusty kablowe oraz systemowe otworowanie wewnętrzne w rastrze 10,8 mm.
