Zasilacz do systemów przeciwpożarowych Pulsar EN54C-5A17LCD

Zasilacz do systemów przeciwpożarowych PULSAR EN54C-5A17LCD

Model: EN54C-5A17LCD

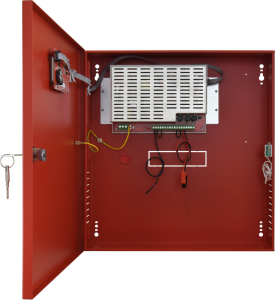

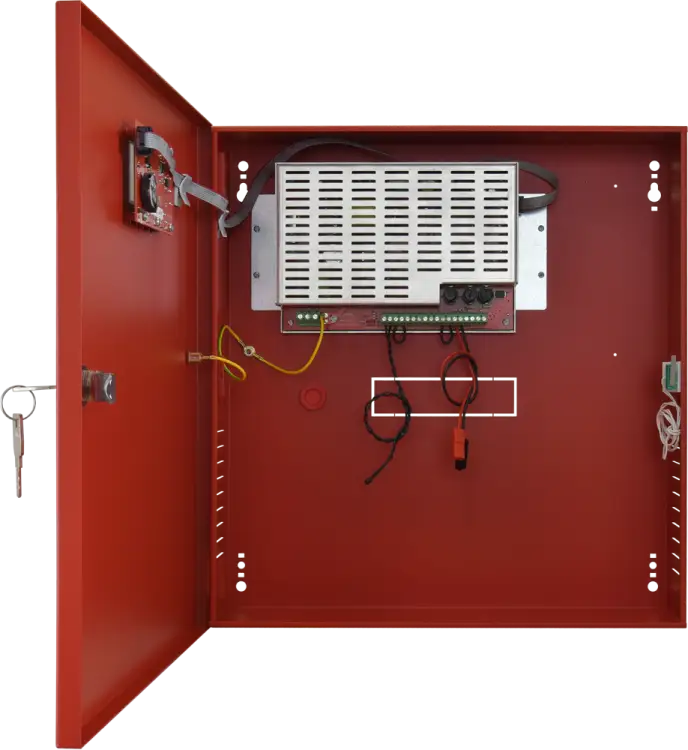

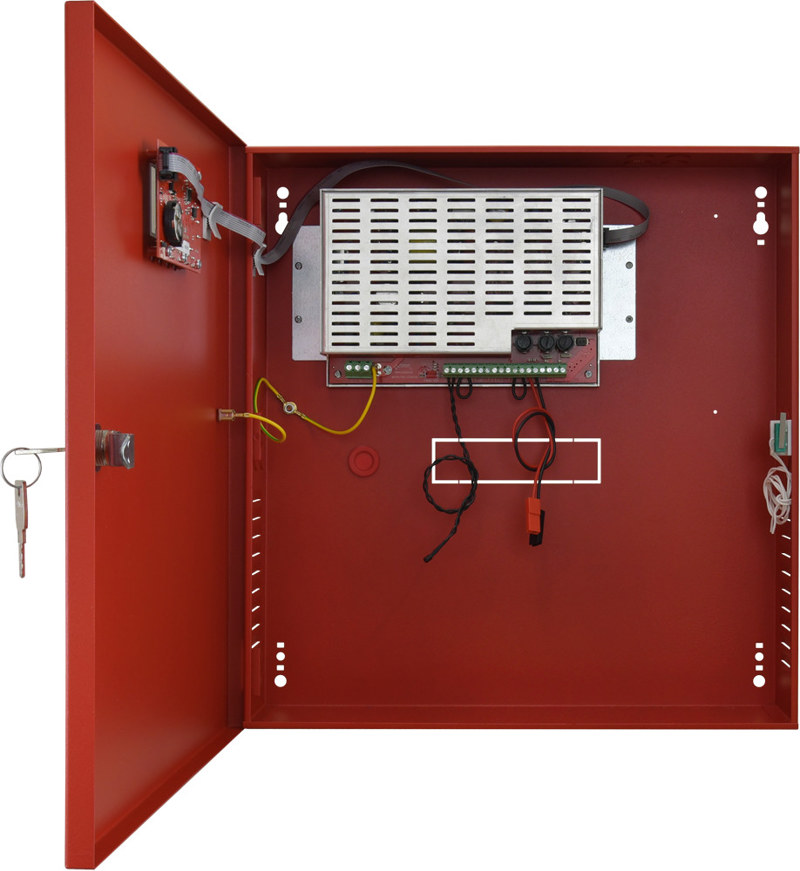

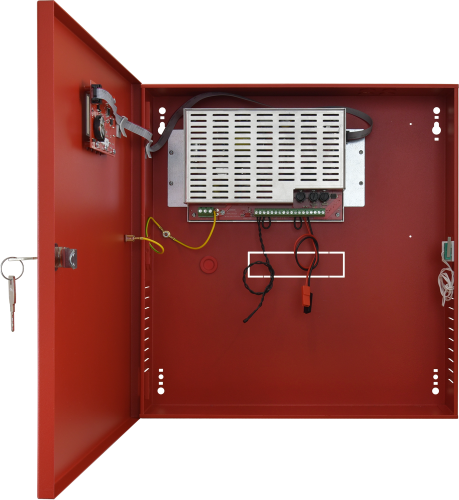

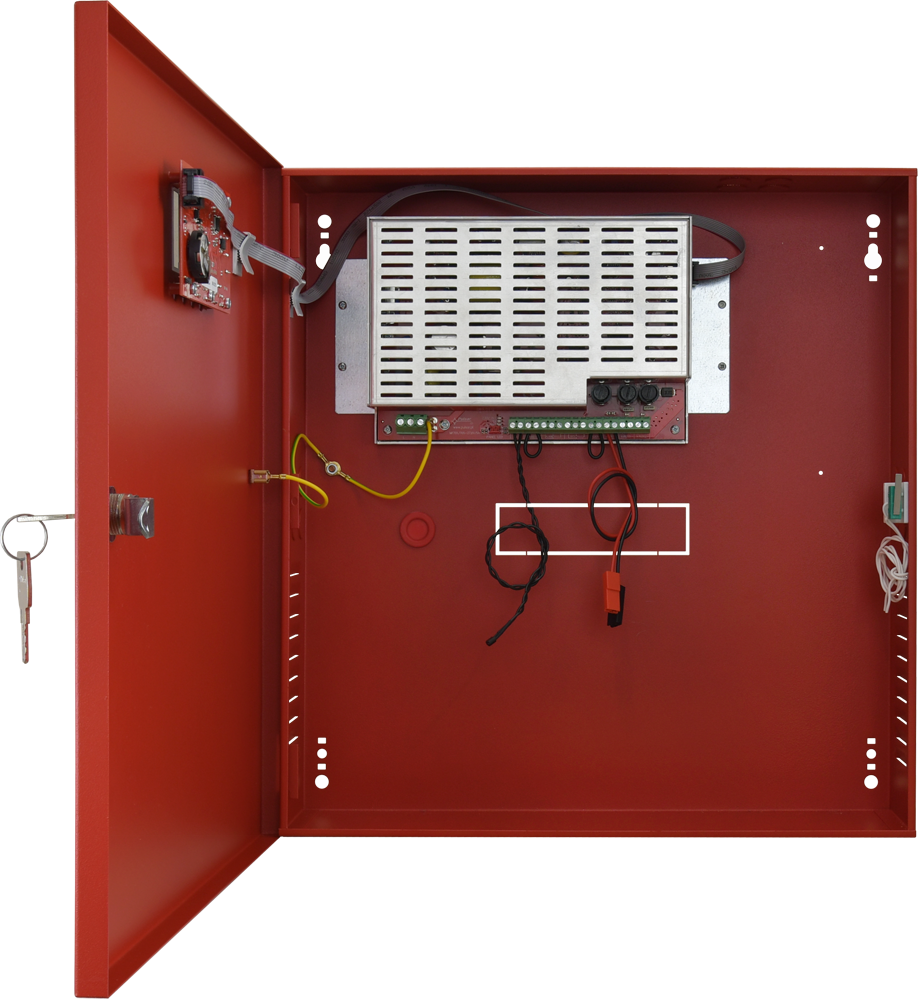

EN54C-5A17LCD to skrzynkowy zasilacz przeznaczony do systemów przeciwpożarowych. Urządzenie jest zasilane napięciem 230 V AC, zapewnia napięcie wyjściowe 27,6 V DC oraz obsługuje akumulatorowy układ podtrzymania z rekomendowanym zestawem 2 × 17 Ah. Wbudowany wyświetlacz LCD ułatwia odczyt stanu pracy zasilacza.

Najważniejsze korzyści

• Zasilanie systemów przeciwpożarowych – urządzenie zostało przeznaczone do zastosowań PPOŻ i współpracuje z zasilaniem sieciowym 230 V AC.
• Praca ciągła i chwilowa – wyjście zapewnia 4,2 A przy pracy ciągłej oraz do 5 A przy pracy chwilowej trwającej maksymalnie 5 minut.
• Obsługa akumulatorów – prąd ładowania wynosi 0,8 A, a rekomendowana konfiguracja obejmuje 2 akumulatory o pojemności 17 Ah.
• Kontrola parametrów na wyświetlaczu LCD – sygnalizacja pozwala sprawdzać stan urządzenia bez konieczności korzystania z dodatkowego interfejsu.
• Rozbudowane zabezpieczenia – zastosowano ochronę przeciwzwarciową SCP, przeciążeniową OLP, przepięciową OVP, podnapięciową UVP oraz tamper sygnalizujący otwarcie obudowy.
• Przekazywanie informacji o awariach – wyjścia przekaźnikowe EPS i ALARM oraz wejście EXTi umożliwiają obsługę sygnałów związanych ze stanem zasilania i awariami.

Zastosowanie

Zasilacz może być stosowany jako element zasilania systemów przeciwpożarowych, w tym instalacji wymagających zasilania awaryjnego z wykorzystaniem akumulatorów. Obudowa do montażu natynkowego oraz sygnalizacja LCD ułatwiają instalację i bieżącą kontrolę urządzenia.

• zasilanie urządzeń systemów przeciwpożarowych,
• zasilanie instalacji związanych z oddymianiem i wentylacją,
• zasilanie układów wymagających monitorowania awarii sieci AC,
• zastosowanie w instalacjach z akumulatorowym podtrzymaniem zasilania.

Opis funkcji

Wyjścia techniczne EPS i ALARM

Wyjście EPS służy do sygnalizacji awarii sieci AC, natomiast ALARM przekazuje informację o awarii zbiorczej.

Wejście EXTi

Wejście techniczne przeznaczone do obsługi sygnału awarii zewnętrznej.

Zabezpieczenia SCP, OLP, OVP i UVP

Układy zabezpieczają zasilacz przed zwarciem, przeciążeniem, przepięciem i zbyt niskim napięciem.

Tamper

Funkcja sygnalizuje otwarcie metalowej obudowy urządzenia.

Wyświetlacz LCD

Wbudowany ekran służy do sygnalizacji i prezentacji informacji o stanie pracy zasilacza.

Możliwość zdalnego monitoringu

Źródło przewiduje możliwość zdalnego monitorowania przez LAN lub RS485, przy zastosowaniu odpowiednich modułów.

Specyfikacja techniczna

• Producent: PULSAR
• Model: EN54C-5A17LCD
• Typ zasilacza: PPOŻ
• Kategoria: Zasilanie – Zasilacze – Skrzynkowe
• Zasilanie: 230 V AC
• Napięcie wyjściowe: 27,6 V DC
• Prąd wyjściowy przy pracy ciągłej Imax a: 4,2 A
• Prąd wyjściowy przy pracy chwilowej Imax b: 5 A przez maksymalnie 5 minut
• Moc zasilacza: 115 W
• Prąd ładowania akumulatora: 0,8 A
• Rekomendowany akumulator: 2 × 17 Ah
• Pobór prądu przez układy zasilacza: maks. 67 mA
• Sprawność: 87%
• Zabezpieczenia: SCP, OLP, OVP, UVP, tamper – otwarcie obudowy
• Wyjścia techniczne: EPS – awaria sieci AC; ALARM – awaria zbiorcza
• Wejście techniczne: EXTi – awaria zewnętrzna
• Sygnalizacja: wyświetlacz LCD
• Montaż: natynkowy
• Zamykanie: zamek 1 × MR027, ten sam kod
• Materiał obudowy: blacha DC01 o grubości 1 mm
• Kolor obudowy: RAL3001, czerwony
• Stopień ochrony obudowy: IP30
• Przeznaczenie środowiskowe: wyłącznie do zastosowań wewnętrznych
• Wymiary: 385 × 402 × 88 mm, tolerancja ±2 mm
• Dystans od podłoża: 8 mm
• Waga: 2 kg
• Zgodność: EN54-4 oraz EN12101-10
• Certyfikat stałości właściwości użytkowych: CNBOP-PIB nr 1438-CPR-0628
• Świadectwo dopuszczenia: CNBOP-PIB nr 3501/2019
• SKU: 28959
• EAN: 5902135314623

Parametry techniczne wynikające z nazwy produktu

• Typ produktu: zasilacz do systemów przeciwpożarowych
• Rodzina produktu: zasilacze skrzynkowe PPOŻ
• Kategoria kabla: nie dotyczy
• Typ ekranowania: nie dotyczy
• Materiał powłoki: nie dotyczy
• Materiał przewodnika: nie dotyczy
• Długość: nie dotyczy
• Typ złącza: nie podano
• Wysokość Rack: nie dotyczy
• Szerokość: 402 mm
• Głębokość: 88 mm
• Kolor: czerwony, RAL3001
• Seria: EN54C
• Dodatkowe parametry: wyświetlacz LCD, montaż natynkowy, rekomendowane 2 × 17 Ah, wyjścia EPS i ALARM, wejście EXTi

Interpretacja danych technicznych

Oznaczenie EN54C-5A17LCD wskazuje na zasilacz z rodziny EN54C, obsługujący prąd chwilowy do 5 A, przeznaczony do współpracy z akumulatorami 17 Ah i wyposażony w wyświetlacz LCD. Parametry pracy rozróżniają obciążenie ciągłe 4,2 A oraz krótkotrwałe obciążenie 5 A przez maksymalnie 5 minut.

Metalowa, czerwona obudowa o stopniu ochrony IP30 jest przeznaczona do montażu wewnątrz pomieszczeń. Urządzenie posiada sygnalizację awarii oraz zabezpieczenia obejmujące zwarcie, przeciążenie, przepięcie, zbyt niskie napięcie i otwarcie obudowy.

O producencie

Producentem zasilacza jest PULSAR.

FAQ

Do jakich systemów przeznaczony jest model EN54C-5A17LCD?

Jest to zasilacz typu PPOŻ przeznaczony do systemów przeciwpożarowych oraz instalacji związanych z oddymianiem i wentylacją, zgodnie z podanymi normami i dokumentami dopuszczającymi.

Jakie napięcie zapewnia zasilacz?

Urządzenie zapewnia napięcie wyjściowe 27,6 V DC.

Jaki prąd może dostarczać zasilacz?

Przy pracy ciągłej prąd wyjściowy wynosi 4,2 A. W trybie pracy chwilowej urządzenie może dostarczyć 5 A przez maksymalnie 5 minut.

Jakie akumulatory są rekomendowane?

Rekomendowana jest konfiguracja obejmująca 2 akumulatory o pojemności 17 Ah. Prąd ładowania akumulatora wynosi 0,8 A.

Czy urządzenie ma sygnalizację awarii?

Tak. Zasilacz posiada wyświetlacz LCD, wyjście EPS sygnalizujące awarię sieci AC, wyjście ALARM dla awarii zbiorczej oraz wejście EXTi przeznaczone do obsługi awarii zewnętrznej.

Czy zasilacz można zamontować na zewnątrz?

Nie. Zgodnie z dostępnymi danymi urządzenie jest przeznaczone wyłącznie do zastosowań wewnętrznych.

Czy możliwy jest zdalny monitoring?

Źródło wskazuje możliwość zdalnego monitoringu przez LAN lub RS485, przy zastosowaniu odpowiednich modułów.
