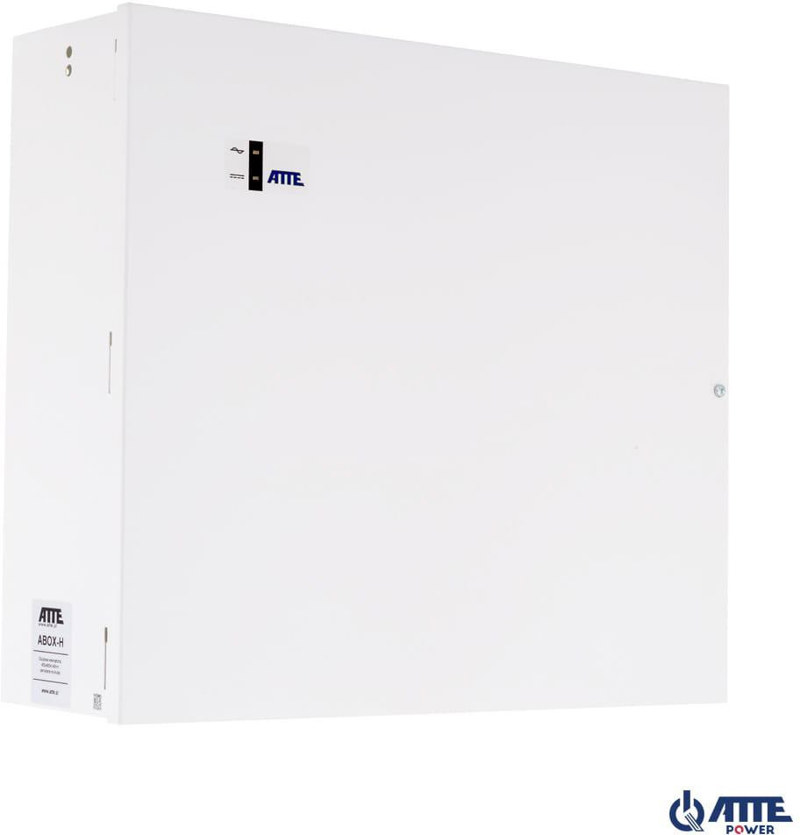

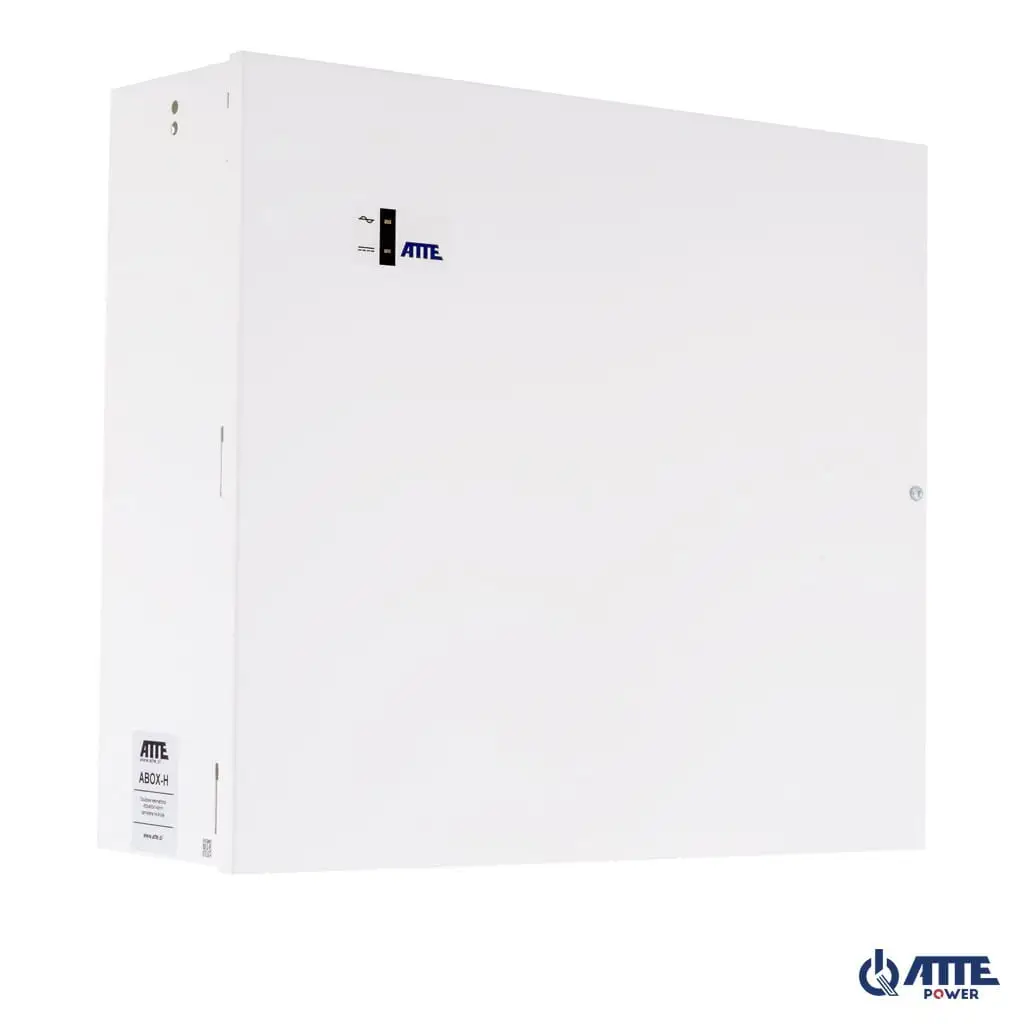

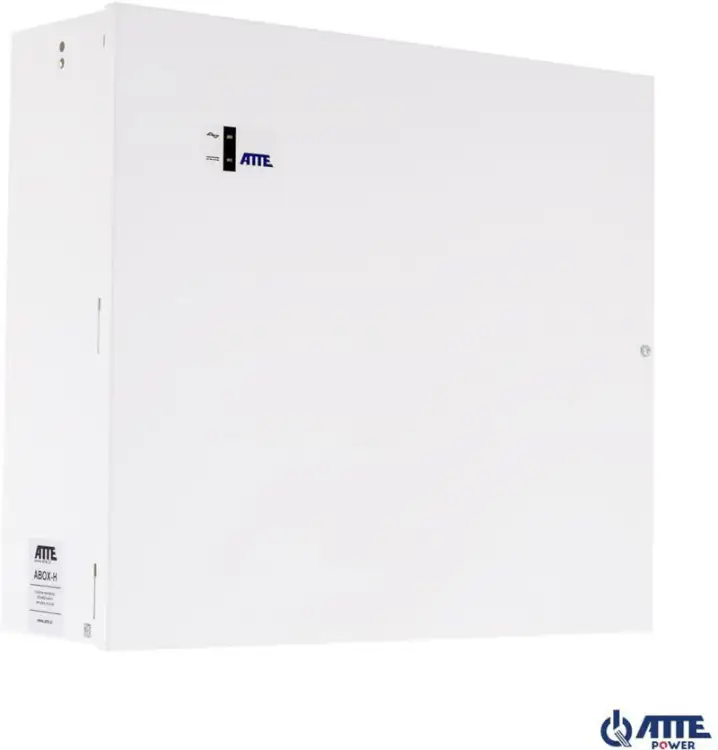

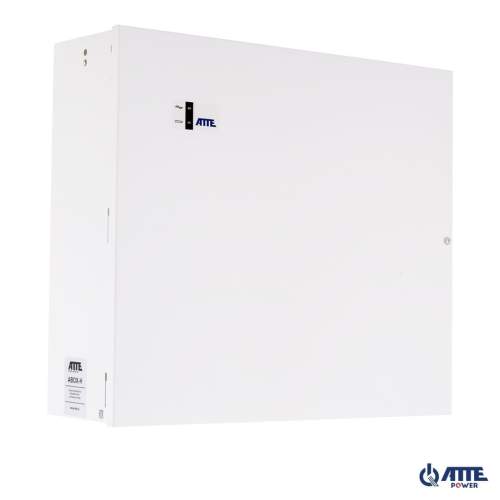

Zasilacz buforowy SMPS 12V 6A 72W ATTE AUPS-70-120-H
Model: AUPS-70-120-H
SKU: 21361 | EAN: 5902143690962
ATTE AUPS-70-120-H to buforowy zasilacz impulsowy SMPS o napięciu wyjściowym 12 VDC, prądzie wyjściowym 6 A i mocy 72 W. Urządzenie jest przeznaczone do zasilania systemów CCTV, kontroli dostępu oraz innych instalacji wymagających podtrzymania zasilania z akumulatora.
Przeznaczenie i zastosowanie
Zasilacz umożliwia budowę centralnego, buforowanego systemu zasilania urządzeń monitoringu. W przypadku zaniku napięcia sieciowego zasilanie może być podtrzymywane przez współpracujący akumulator żelowy lub AGM 12 V o pojemności od 7 do 18 Ah.
Urządzenie sprawdzi się między innymi w instalacjach:
- telewizji przemysłowej CCTV,
- kontroli dostępu,
- monitoringu wymagającego podtrzymania zasilania,
- rozproszonych systemach z centralnym zasilaniem buforowym,
- wewnętrznych instalacjach wykorzystujących obudowy systemowe ABOX.
Najważniejsze korzyści
- Buforowe zasilanie urządzeń 12 VDC – możliwość podtrzymania pracy instalacji przy współpracy z akumulatorem.
- Prąd wyjściowy 6 A i moc 72 W – parametry odpowiednie do zasilania urządzeń systemów CCTV i kontroli dostępu zgodnych z wymaganiami zasilania.
- Regulowany prąd ładowania – wybór wartości 1 A lub 2 A za pomocą zwory JP1.
- Zabezpieczenie akumulatora – ochrona przed odwrotnym podłączeniem, przeciążeniem oraz nadmiernym rozładowaniem.
- Czytelna sygnalizacja LED – osobne wskaźniki informują o obecności napięcia sieciowego, napięcia wyjściowego i ładowaniu akumulatora.
- Obudowa ABOX-E z tamperem – stalowa obudowa z dystansem do ściany, otworami montażowymi i sygnalizacją otwarcia.
Specyficzne funkcje produktu
Praca buforowa: zasilacz zasila podłączone urządzenia oraz ładuje akumulator. Po zaniku napięcia AC energia może być dostarczana z akumulatora.
Samoczynne uruchomienie: przy braku zasilania AC urządzenie uruchamia się automatycznie po podłączeniu akumulatora.
Ochrona przed głębokim rozładowaniem: akumulator zostaje odłączony przy napięciu poniżej 10,2 V, a układ posiada funkcję automatycznego powrotu.
Wyjścia techniczne: wyjścia OUF i ACF umożliwiają przekazywanie informacji odpowiednio o braku napięcia +DC_OUT oraz braku napięcia AC.
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: zasilacz buforowy SMPS
- Rodzina produktu: AUPS-70-120-H
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie dotyczy
- Materiał powłoki: nie dotyczy
- Materiał przewodnika: nie dotyczy
- Długość: nie dotyczy
- Typ złącza: nie określono w danych
- Wysokość Rack: nie dotyczy
- Szerokość: 400 mm
- Głębokość: 140 mm
- Kolor: biały
- Seria: AUPS / obudowa ABOX-E
- Dodatkowe parametry: 12 V, 6 A, 72 W
Interpretacja danych technicznych
Oznaczenie „12V 6A 72W” wskazuje na napięcie wyjściowe 12 VDC, maksymalny prąd wyjściowy 6 A oraz moc zasilacza 72 W. Model jest zasilaczem buforowym, dlatego oprócz zasilania odbiorników współpracuje z akumulatorem 12 V, zapewniając podtrzymanie zasilania w instalacji zgodnie z zastosowanym akumulatorem i obciążeniem.
Specyfikacja techniczna
| Model | AUPS-70-120-H |
| Typ zasilacza | Buforowy SMPS |
| Akumulator | 1 × akumulator żelowy lub AGM 12 V / 7–18 Ah |
| Napięcie wyjściowe | 12 VDC ±15% |
| Prąd wyjściowy | 6 A |
| Moc zasilacza | 72 W |
| Sprawność | 90% przy 70 W |
| Napięcie wejściowe | 190–260 VAC, 50 Hz |
| Prąd ładowania akumulatora | 1 A lub 2 A, wybierany zworą JP1 |
| Zabezpieczenie wejścia | Bezpiecznik topikowy zwłoczny 3,15 A |
| Zabezpieczenie wyjścia podczas zasilania sieciowego | Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A; wymagany restart zasilacza |
| Zabezpieczenie wyjścia podczas pracy z akumulatora | Bezpiecznik topikowy 6,3 A |
| Zabezpieczenie obwodu akumulatora | Przed odwrotnym podłączeniem i przeciążeniem: bezpiecznik topikowy 6,3 A |
| Ochrona przed głębokim rozładowaniem | Odłączenie akumulatora poniżej 10,2 V z automatycznym powrotem |
| Sygnalizacja LED | LED1 żółta – obecność napięcia sieci; LED2 zielona – obecność napięcia wyjściowego; LED3 czerwona – ładowanie akumulatora |
| Wyjścia techniczne | OUF – brak napięcia +DC_OUT; ACF – brak napięcia AC |
| Typ wyjść technicznych | Otwarty kolektor, maksymalne obciążenie 50 mA dla każdego wyjścia |
| Uruchomienie przy braku zasilania AC | Samoczynne uruchomienie po podłączeniu akumulatora |
| Obudowa | ABOX-E, stalowa blacha o grubości 0,8 mm, kolor biały |
| Elementy obudowy | Tamper otwarcia, dystans do ściany |
| Montaż | Otwory montażowe 6 mm, możliwość zawieszenia |
| Stopień ochrony | IP20 |
| Temperatura pracy | -10°C do +40°C |
| Wymiary | 450 × 400 × 140 mm |
| Waga | 4,2 kg |
| Producent | ATTE |
| SKU | 21361 |
| EAN | 5902143690962 |

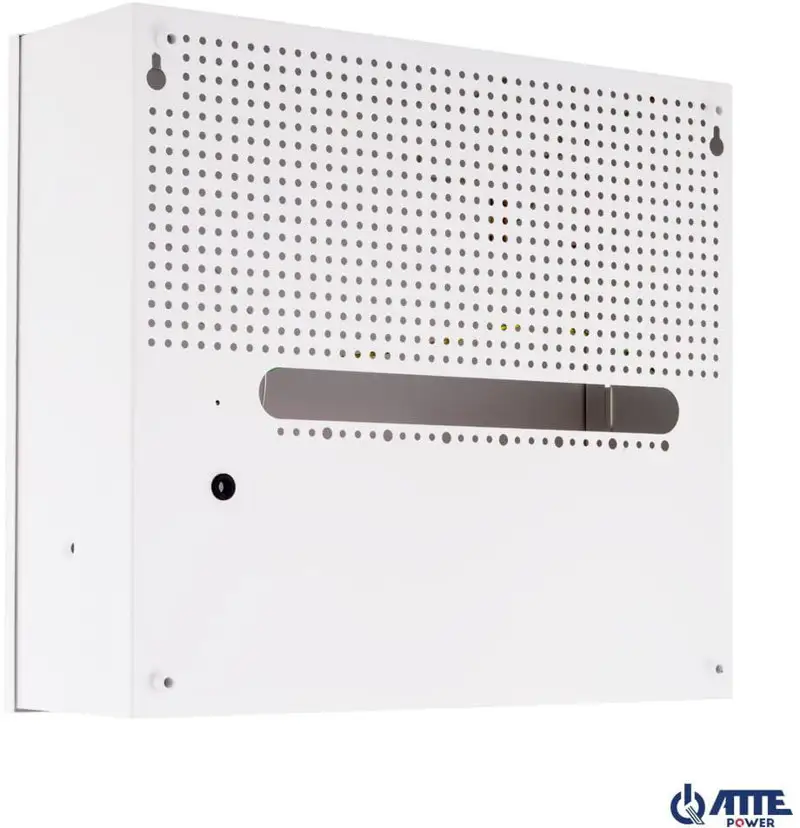

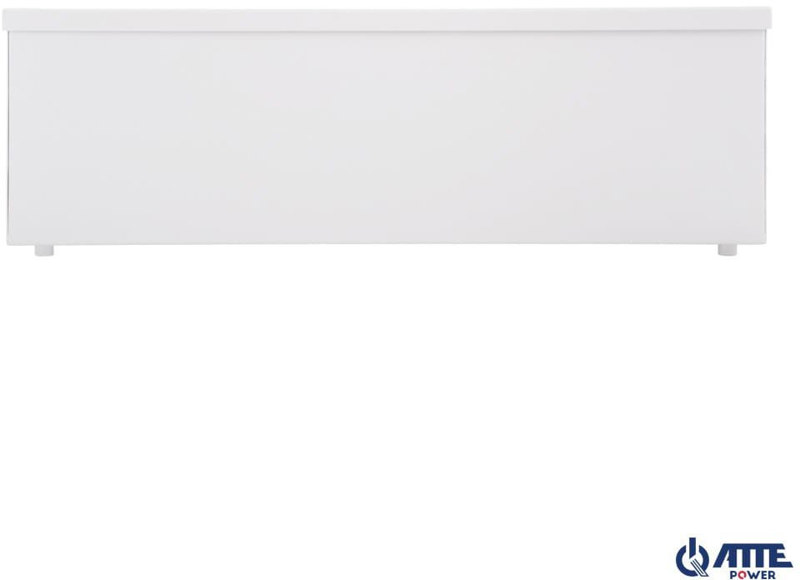

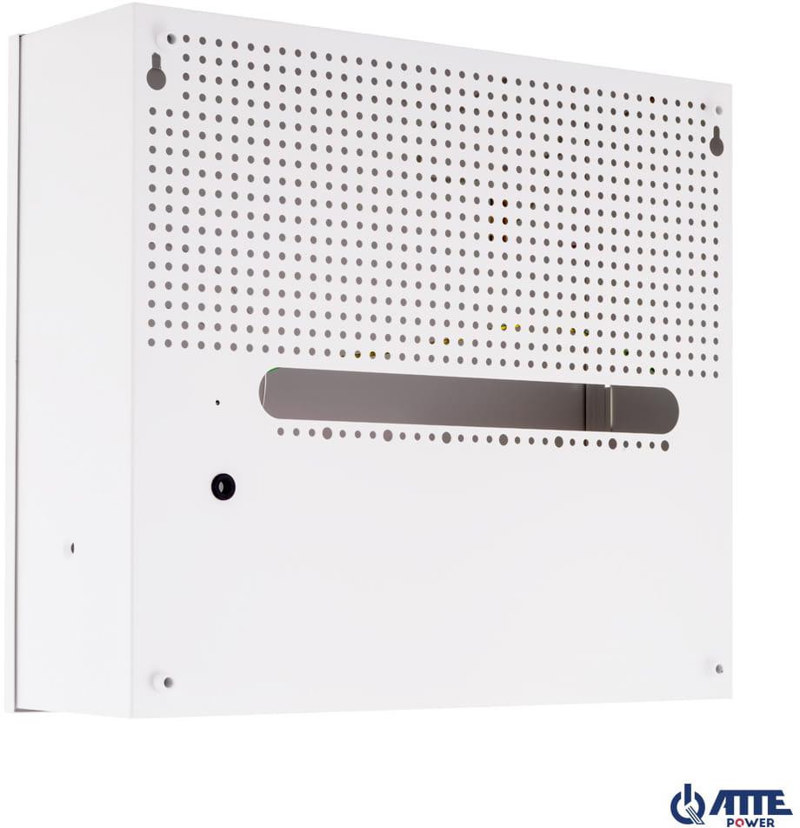

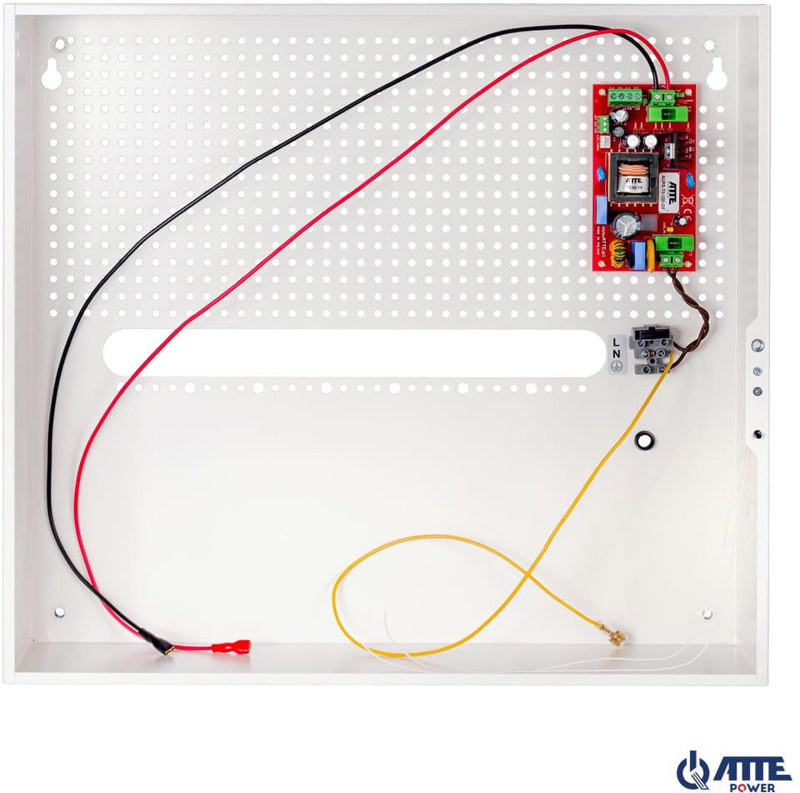

Obudowa i montaż

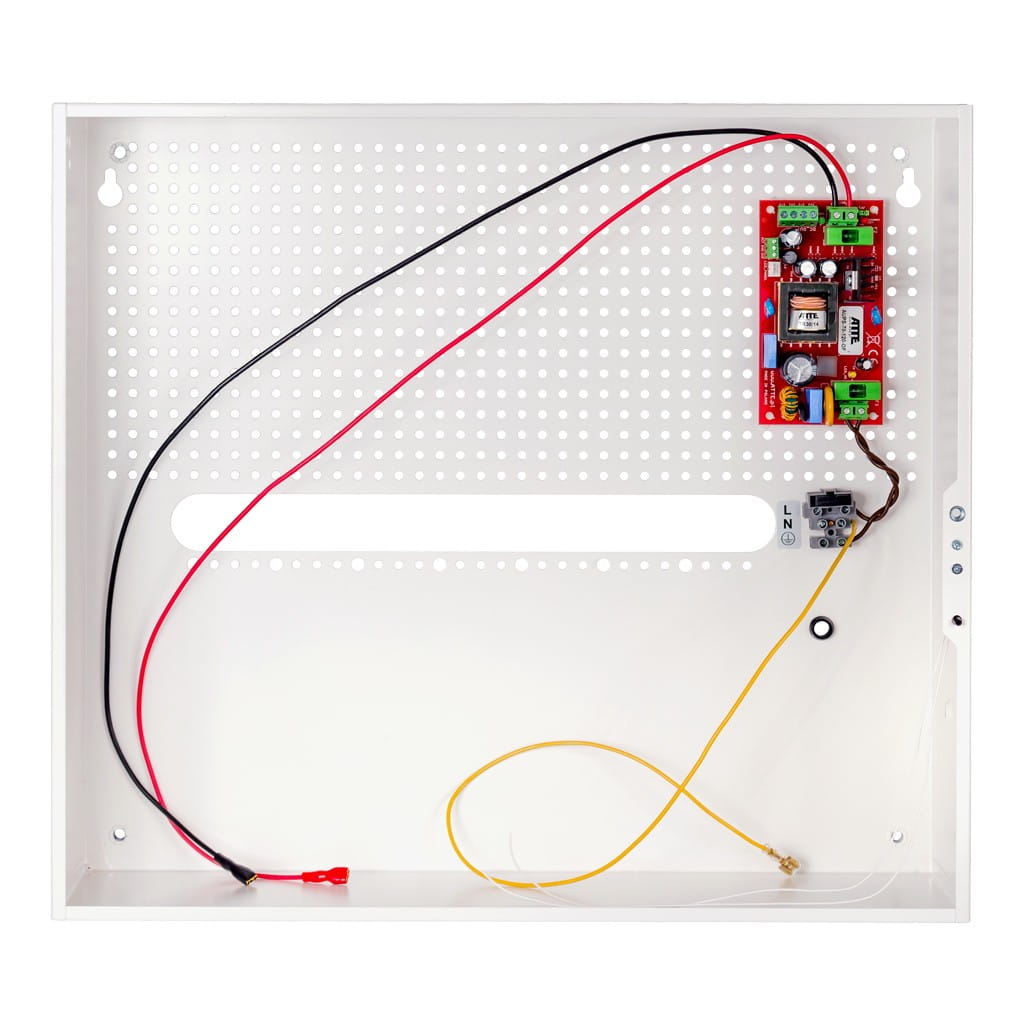

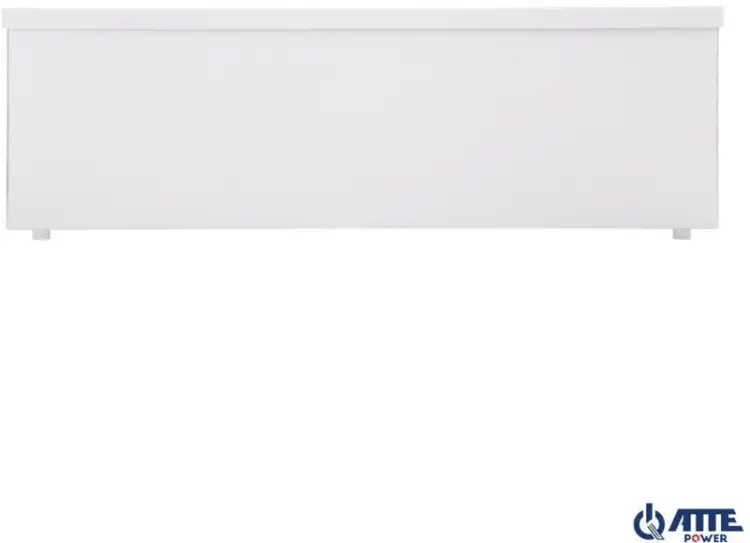

Zasilacz znajduje się w stalowej obudowie ABOX-E o wymiarach 450 × 400 × 140 mm. Obudowa została wyposażona w otwory montażowe 6 mm, dystans do ściany oraz tamper otwarcia. Stopień ochrony IP20 oznacza przeznaczenie do instalacji wewnętrznych, w warunkach odpowiadających zakresowi temperatury pracy od -10°C do +40°C.
Producent
Producentem urządzenia jest ATTE.
FAQ – najczęściej zadawane pytania
Do czego służy zasilacz ATTE AUPS-70-120-H?
Jest przeznaczony do buforowego zasilania urządzeń systemów CCTV, kontroli dostępu oraz innych instalacji wymagających zasilania 12 VDC z możliwością współpracy z akumulatorem.
Jaki akumulator współpracuje z tym zasilaczem?
Urządzenie obsługuje jeden akumulator żelowy lub AGM o napięciu 12 V i pojemności od 7 do 18 Ah.
Jaki prąd ładowania można ustawić?
Prąd ładowania wynosi 1 A lub 2 A. Wybór wartości odbywa się za pomocą zwory JP1.
Czy urządzenie informuje o zaniku napięcia?
Tak. Zasilacz ma diody LED sygnalizujące obecność napięcia sieciowego, obecność napięcia wyjściowego oraz ładowanie akumulatora. Dostępne są także wyjścia techniczne OUF i ACF.
Co dzieje się przy nadmiernym rozładowaniu akumulatora?
Akumulator zostaje odłączony przy napięciu poniżej 10,2 V. Układ przewiduje automatyczny powrót.
Czy zasilacz jest przeznaczony do montażu zewnętrznego?
Nie. Stopień ochrony IP20 oraz zakres temperatury pracy wskazują na zastosowanie wewnątrz budynków.
