Zasilacz buforowy SMPS 12V 6A 72W ATTE AUPS-70-120-F
Model: AUPS-70-120-F
Buforowy zasilacz impulsowy ATTE o napięciu wyjściowym 12 VDC, prądzie 6 A i mocy 72 W. Urządzenie jest przeznaczone do zasilania systemów CCTV, kontroli dostępu oraz innych instalacji wymagających podtrzymania zasilania z akumulatora 12 V.
Przeznaczenie
ATTE AUPS-70-120-F umożliwia zasilanie urządzeń monitoringu i kontroli dostępu z jednoczesnym ładowaniem akumulatora. W przypadku zaniku napięcia sieciowego zasilanie może być kontynuowane z podłączonego akumulatora żelowego lub AGM. Dzięki temu urządzenie sprawdza się w rozproszonych systemach monitoringu z centralnym buforowaniem zasilania.

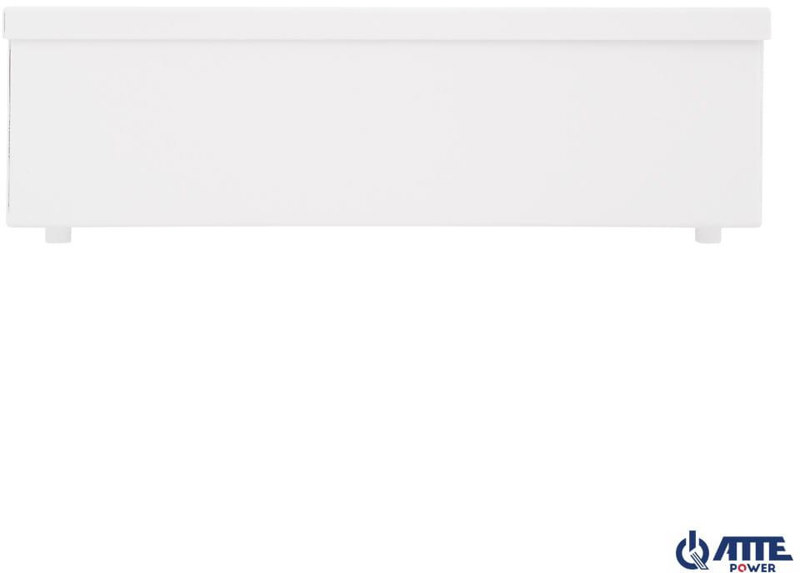

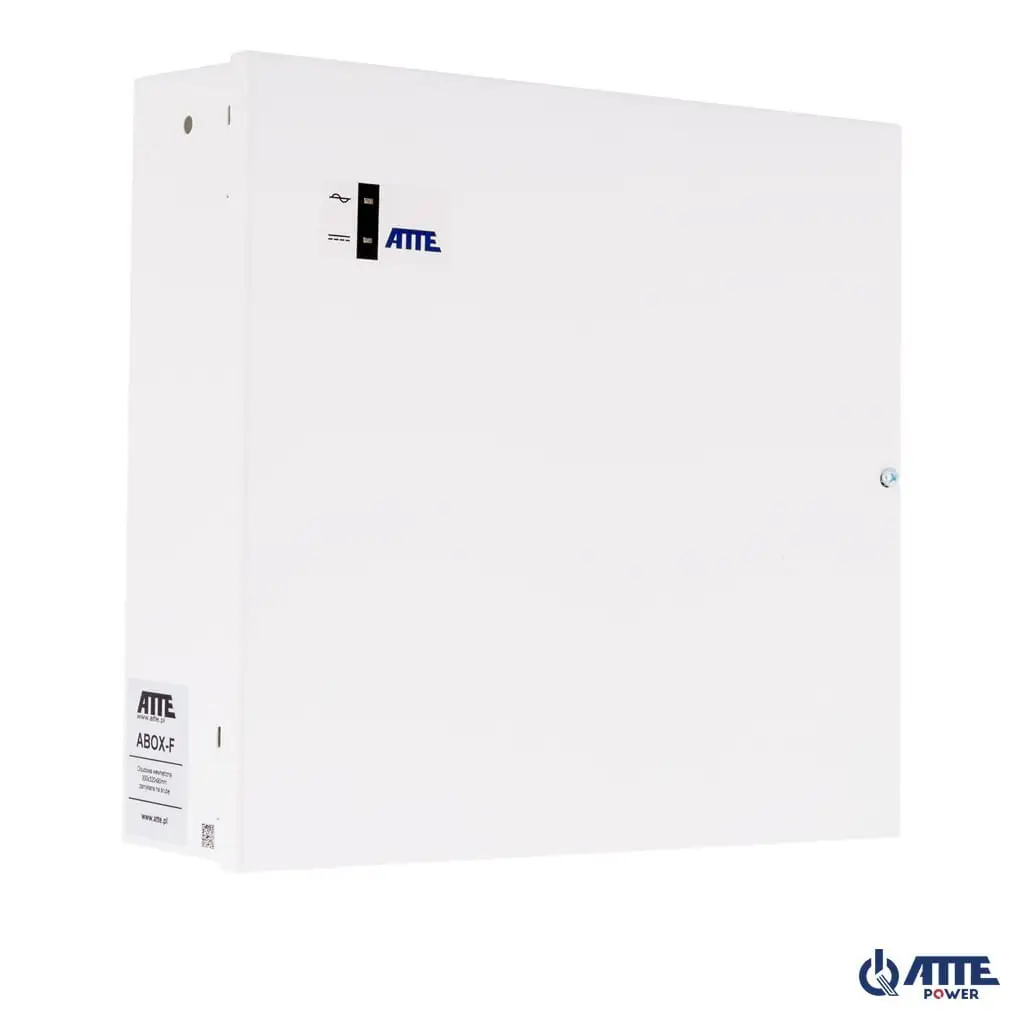

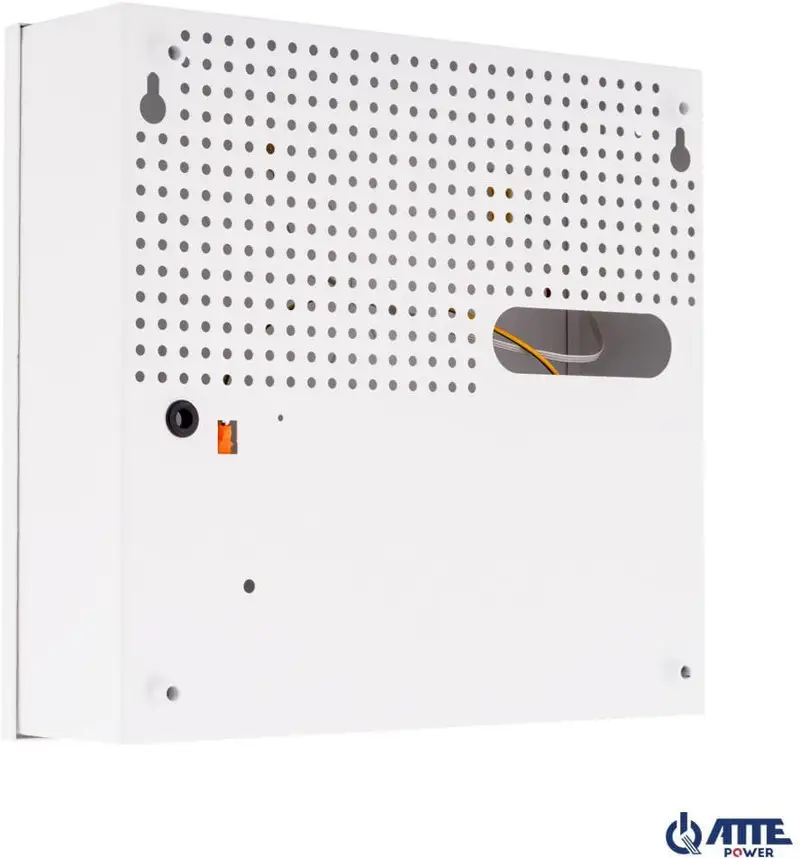

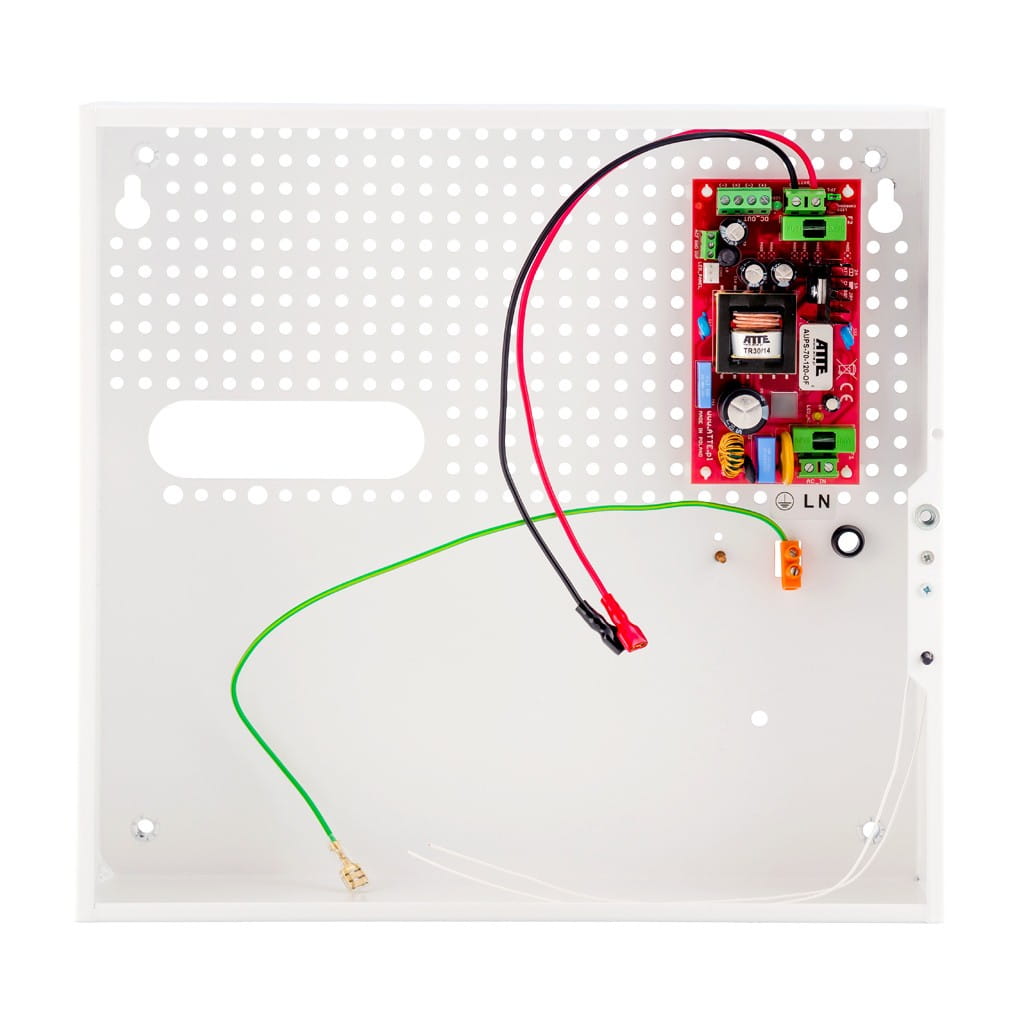

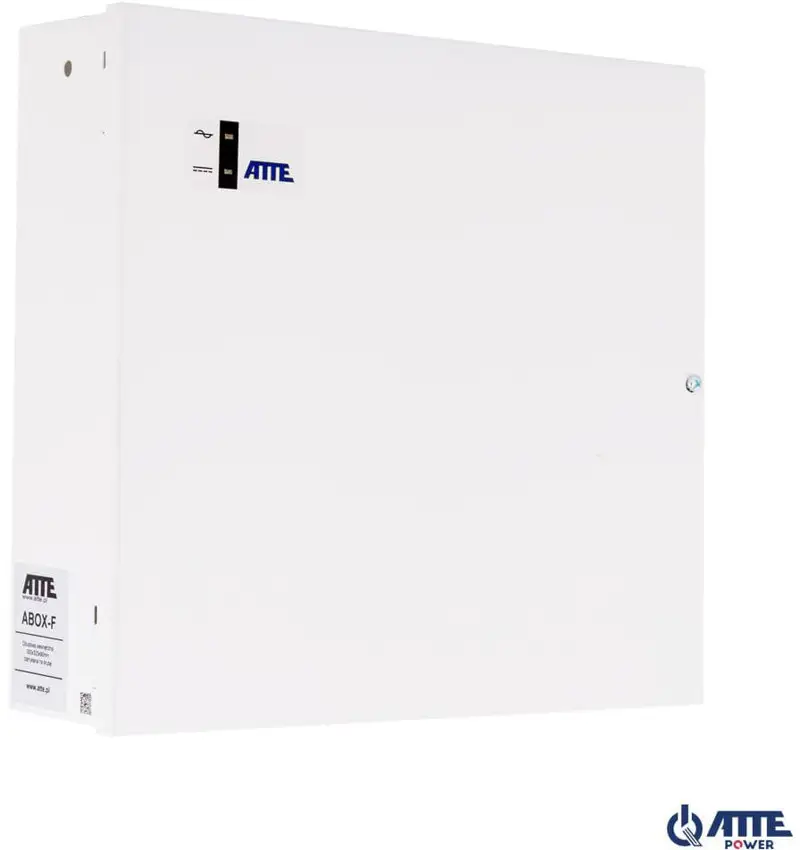

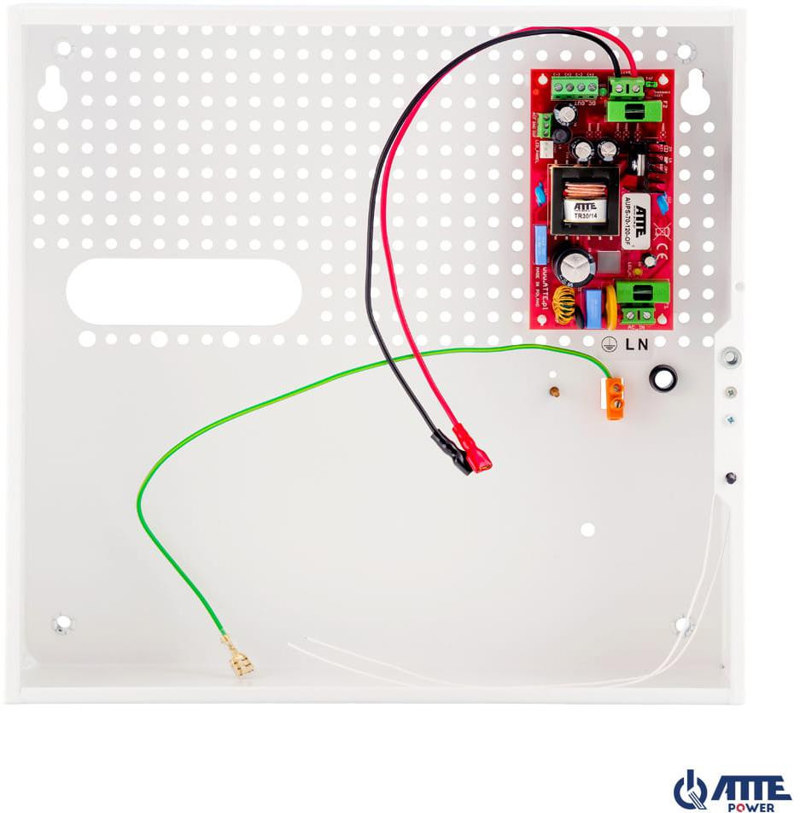

Zasilacz jest umieszczony w stalowej obudowie ABOX-F przystosowanej do montażu wewnątrz budynków. Obudowa posiada tamper otwarcia, dystans do ściany oraz otwory montażowe umożliwiające jej zawieszenie.
Sposoby wykorzystania
- zasilanie kamer i urządzeń systemów CCTV,
- zasilanie elementów systemów kontroli dostępu,
- budowa rozproszonych instalacji monitoringu z centralnym buforowaniem,
- zasilanie urządzeń wymagających podtrzymania po zaniku napięcia AC,
- montaż modułu zasilającego w obudowie do zabudowy wewnętrznej.
Najważniejsze korzyści
- Buforowe zasilanie 12 VDC – możliwość współpracy z akumulatorem 12 V i podtrzymania zasilania urządzeń po zaniku napięcia sieciowego.
- Wydajność 6 A i moc 72 W – parametry przeznaczone do zasilania urządzeń systemów CCTV oraz kontroli dostępu.
- Regulowany prąd ładowania – wybór wartości 1 A lub 2 A za pomocą zwory JP1.
- Zabezpieczenia obwodów – ochrona wejścia, wyjścia i obwodu akumulatora za pomocą bezpieczników oraz zabezpieczenia elektronicznego.
- Sygnalizacja LED – osobne wskaźniki informują o obecności napięcia sieciowego, napięciu wyjściowym i ładowaniu akumulatora.
- Gotowa obudowa do montażu – stalowa obudowa ABOX-F z tamperem otwarcia, dystansem do ściany i otworami montażowymi 6 mm.
Opis specyficznych funkcji
Praca buforowa
Zasilacz zasila podłączone urządzenia z sieci oraz ładuje akumulator. Po zaniku napięcia AC układ może przełączyć zasilanie na akumulator, zapewniając jego dalsze dostarczanie do wyjścia.
Automatyczne uruchomienie z akumulatora
Po podłączeniu akumulatora zasilacz uruchamia się samoczynnie również przy braku zasilania AC.
Ochrona akumulatora przed głębokim rozładowaniem
Akumulator zostaje odłączony, gdy jego napięcie spadnie poniżej 10,2 V. Poziom napięcia umożliwiający ponowne podłączenie jest obsługiwany automatycznie przez układ.
Wyjścia techniczne typu otwarty kolektor
Wyjścia OUF i ACF mogą przekazywać informacje o braku napięcia wyjściowego lub braku napięcia sieciowego. Maksymalne obciążenie każdego wyjścia wynosi 50 mA.
Sygnalizacja diodami LED
Żółta dioda LED1 sygnalizuje obecność napięcia sieciowego, zielona LED2 obecność napięcia wyjściowego, a czerwona LED3 ładowanie akumulatora.
Producent
Producentem zasilacza jest ATTE. Model AUPS-70-120-F należy do kategorii zasilaczy buforowych do zabudowy.
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: zasilacz buforowy SMPS
- Rodzina produktu: ATTE AUPS
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie określono
- Materiał powłoki: nie dotyczy; obudowa wykonana z blachy stalowej
- Materiał przewodnika: nie określono
- Długość: nie dotyczy
- Typ złącza: nie określono
- Wysokość Rack: nie dotyczy
- Szerokość: 320 mm
- Głębokość: 90 mm
- Kolor: biały
- Seria: ABOX-F / AUPS
- Dodatkowe parametry: 12 V, 6 A, 72 W; obsługa akumulatora 12 V
Interpretacja danych technicznych
Oznaczenie „12V 6A 72W” wskazuje na nominalne napięcie wyjściowe 12 VDC, maksymalny prąd wyjściowy 6 A oraz moc 72 W. Skrót SMPS oznacza impulsową konstrukcję zasilacza. Funkcja buforowa pozwala na współpracę z akumulatorem 12 V, który jest ładowany podczas pracy zasilania sieciowego i może zasilać urządzenia po zaniku napięcia AC.
Specyfikacja techniczna
| Model | AUPS-70-120-F |
| Typ | Zasilacz buforowy SMPS |
| Akumulator | 1 x akumulator żelowy lub AGM 12 V / 7–18 Ah |
| Napięcie wyjściowe | 12 VDC ±15% |
| Prąd wyjściowy | 6 A |
| Moc | 72 W |
| Sprawność | 90% przy 70 W |
| Napięcie wejściowe | 190–260 VAC, 50 Hz |
| Prąd ładowania akumulatora | 1 A lub 2 A, wybierany zworą JP1 |
| Zabezpieczenie wejścia zasilacza | Bezpiecznik topikowy zwłoczny 3,15 A |
| Zabezpieczenie wyjścia zasilacza |
Zasilanie sieciowe: elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A, wymagany restart zasilacza. Praca z akumulatora: bezpiecznik topikowy 6,3 A. |
| Zabezpieczenie obwodu akumulatora |
Ochrona przed odwrotnym podłączeniem i przeciążeniem: bezpiecznik topikowy 6,3 A. Ochrona przed głębokim rozładowaniem: odłączenie akumulatora przy napięciu poniżej 10,2 V z automatycznym powrotem. |
| Sygnalizacja |
LED1 żółta – obecność napięcia sieciowego. LED2 zielona – obecność napięcia wyjściowego. LED3 czerwona – ładowanie akumulatora. |
| Wyjścia techniczne |
OUF – brak napięcia +DC_OUT. ACF – brak napięcia AC. Wyjścia typu otwarty kolektor, maksymalne obciążenie 50 mA dla każdego wyjścia. |
| Uruchomienie przy braku zasilania AC | Samoczynne uruchomienie zasilacza po podłączeniu akumulatora |
| Konstrukcja obudowy | Obudowa ABOX-F, blacha stalowa 0,8 mm, kolor biały, zamontowany tamper otwarcia, dystans do ściany |
| Montaż | Otwory montażowe 6 mm, możliwość zawieszenia |
| Stopień ochrony | IP20 |
| Temperatura pracy | -10 do +40°C |
| Wymiary | 300 x 320 x 90 mm |
| Waga | 2,3 kg |
| SKU | 21360 |
| EAN | 5902143690955 |
FAQ – najczęściej zadawane pytania
Do jakich systemów przeznaczony jest zasilacz ATTE AUPS-70-120-F?
Urządzenie jest przeznaczone do zasilania systemów telewizji przemysłowej CCTV, kontroli dostępu oraz innych instalacji wymagających zasilania 12 V z funkcją buforowania.
Jaki akumulator można podłączyć?
Zasilacz współpracuje z jednym akumulatorem żelowym lub AGM o napięciu 12 V i pojemności od 7 do 18 Ah.
Czy można ustawić prąd ładowania akumulatora?
Tak. Prąd ładowania można ustawić na 1 A lub 2 A za pomocą zwory JP1.
Co dzieje się po zaniku napięcia sieciowego?
Przy podłączonym akumulatorze zasilanie może być kontynuowane z jego obwodu. Zasilacz posiada również samoczynne uruchomienie po podłączeniu akumulatora przy braku zasilania AC.
Jakie zabezpieczenia ma zasilacz?
Model posiada zabezpieczenie wejścia bezpiecznikiem 3,15 A, zabezpieczenie wyjścia przed przeciążeniem, bezpiecznik 6,3 A w obwodzie akumulatora oraz ochronę przed odwrotnym podłączeniem i głębokim rozładowaniem akumulatora.
Czy urządzenie jest przeznaczone do montażu na zewnątrz?
Obudowa ma stopień ochrony IP20, dlatego produkt jest przeznaczony do zastosowań wewnętrznych.
