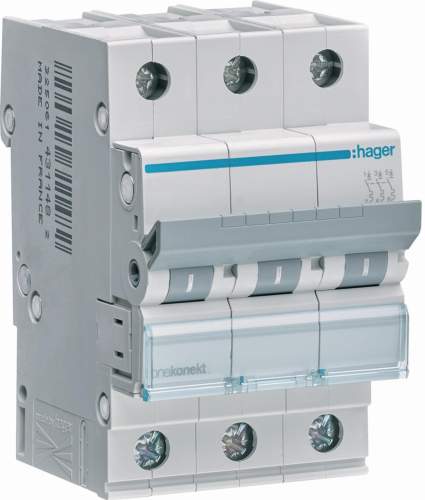

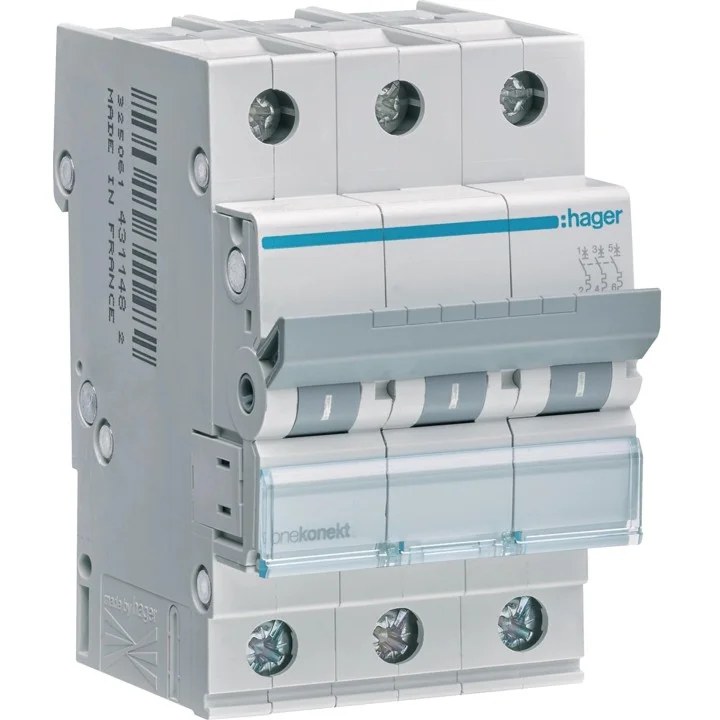

Wyłącznik nadprądowy Hager MBN320E – 20 A, 3P, charakterystyka B
Hager MBN320E to trójbiegunowy wyłącznik nadprądowy do obwodów prądu przemiennego. Ma prąd znamionowy 20 A, charakterystykę wyzwalania B i znamionową zwarciową zdolność łączeniową Icn 6 kA. Te parametry pozwalają dobrać urządzenie do instalacji, w której wymagane jest zabezpieczenie o określonym prądzie, charakterystyce i liczbie biegunów.
Najważniejsze korzyści
- Trzy bieguny – umożliwiają zabezpieczenie obwodu z wykorzystaniem aparatu 3P.
- Prąd znamionowy 20 A – ułatwia dobór wyłącznika do wymagań projektowanego obwodu.
- Charakterystyka B – określa charakterystykę wyzwalania urządzenia.
- Zdolność łączeniowa Icn 6 kA – parametr podany dla wyłącznika zgodnie z EN 60898-1.
- Praca w obwodach AC – urządzenie ma napięcie znamionowe 400 V i częstotliwość pracy 50–60 Hz.
- Szerokość 3 modułów – pozwala uwzględnić wymagane miejsce na aparat w rozdzielnicy.
Opis funkcji
Wyłącznik nadprądowy służy do zabezpieczania obwodów elektrycznych. W modelu MBN320E charakterystykę wyzwalania określono jako B, a prąd znamionowy wynosi 20 A. Urządzenie ma trzy bieguny; biegun neutralny N nie jest rozłączany jednocześnie.
Poza znamionową zdolnością zwarciową Icn wynoszącą 6 kA podano również graniczny prąd wyłączalny zwarciowy Icu 10 kA dla 400 V AC, zgodnie z PN-EN 60947-2. Są to odrębne parametry określone w specyfikacji.
Przykładowe zastosowanie
- Zabezpieczanie obwodów prądu przemiennego dobranych do parametrów wyłącznika.
- Stosowanie w obwodach wymagających zabezpieczenia trójbiegunowego.
- Dobór do instalacji, w których wymagane są parametry 20 A, charakterystyka B i napięcie znamionowe 400 V.
Dobór urządzenia do konkretnej instalacji powinien uwzględniać jej projekt i wymagane parametry zabezpieczenia.
Dane techniczne
| Producent | HAGER |
|---|---|
| Model | MBN320E |
| Typ urządzenia | Wyłącznik nadprądowy |
| Charakterystyka wyzwalania | B |
| Liczba biegunów | 3 |
| Prąd znamionowy | 20 A |
| Napięcie znamionowe | 400 V |
| Rodzaj napięcia | AC |
| Znamionowa zwarciowa zdolność łączeniowa Icn | 6 kA, EN 60898-1 |
| Graniczny prąd wyłączalny zwarciowy Icu | 10 kA dla 400 V AC, PN-EN 60947-2 |
| Częstotliwość | 50–60 Hz |
| Jednocześnie rozłączany biegun N | Nie |
| Klasa ograniczania energii I²t | 3 |
| Kategoria przeciwprzepięciowa | 3 |
| Stopień zanieczyszczenia | 2 |
| Stopień ochrony | IP20 |
| Szerokość | 3 moduły; 5,3 cm |
| Głębokość wbudowania | 70 mm |
| Wymiary | 5,3 × 8,7 × 7,3 cm |
| Straty mocy | 8,9 W |
| Masa | 0,31 kg |
| SKU | 60350 |
| EAN | 3250614313073 |
Producent
Producentem urządzenia jest HAGER.
FAQ
Jaką charakterystykę wyzwalania ma model MBN320E?
Wyłącznik ma charakterystykę B.
Ile biegunów ma ten wyłącznik?
Urządzenie jest trójbiegunowe (3P). Biegun neutralny N nie jest rozłączany jednocześnie.
Jaki jest prąd znamionowy i napięcie znamionowe urządzenia?
Prąd znamionowy wynosi 20 A, a napięcie znamionowe 400 V AC.
Jaką znamionową zwarciową zdolność łączeniową ma wyłącznik?
Wartość Icn wynosi 6 kA zgodnie z EN 60898-1. Specyfikacja podaje również Icu 10 kA dla 400 V AC według PN-EN 60947-2.
Ile miejsca zajmuje urządzenie?
Szerokość wyłącznika odpowiada 3 modułom. W specyfikacji podano także wymiary 5,3 × 8,7 × 7,3 cm.
