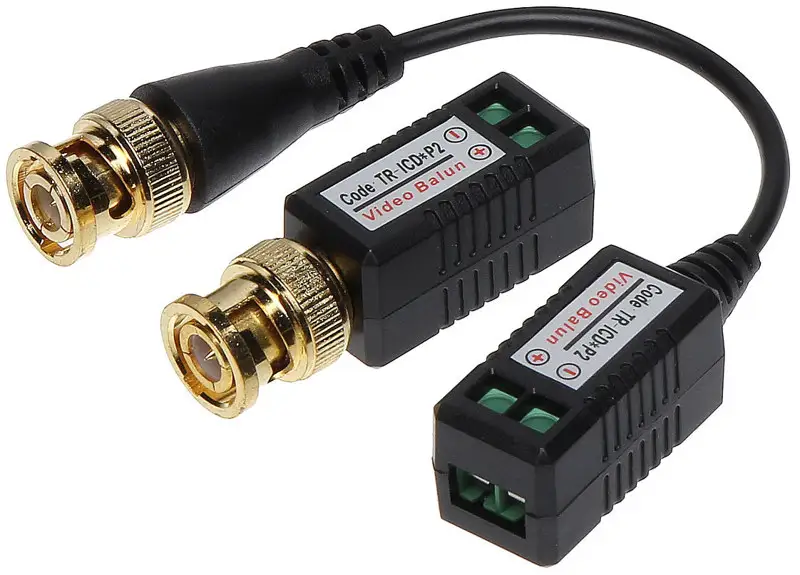

Transformator wideo DELTA TR-1CD*P2
Model: TR-1CD*P2
DELTA TR-1CD*P2 to pasywny, jednokanałowy transformator wideo przeznaczony do przesyłania sygnału telewizji przemysłowej za pośrednictwem skrętki komputerowej. Urządzenie umożliwia dopasowanie sygnału z kabla koncentrycznego 75 Ω do przewodu symetrycznego 100 Ω, wspierając transmisję obrazu w standardach AHD, HD-CVI, HD-TVI oraz CVBS.
Najważniejsze korzyści
- Obsługa popularnych standardów wideo: AHD, HD-CVI, HD-TVI oraz CVBS.
- Możliwość przesyłania sygnału wideo przez skrętkę komputerową UTP kategorii 5e.
- Zasięg transmisji do 400 m dla sygnału CVBS PAL/NTSC.
- Transmisja sygnału HD do 250 m przy 720p oraz do 150 m przy 1080p.
- Pasywna konstrukcja niewymagająca zasilania.
- Kompaktowa obudowa o wymiarach 16 × 15 × 46 mm i przewód BNC o długości 0,09 m.
Zastosowanie

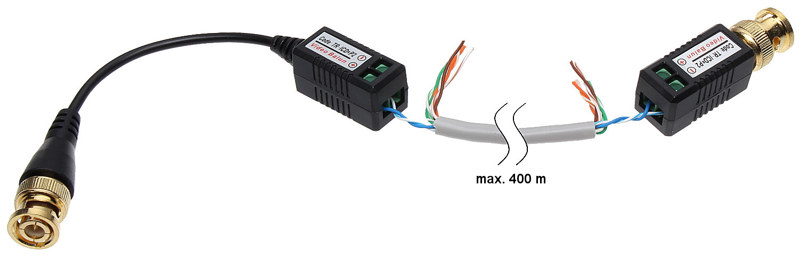

Transformator służy do przesyłania jednokanałowego sygnału wideo w instalacjach telewizji przemysłowej. Pozwala wykorzystać skrętkę komputerową zamiast standardowego kabla koncentrycznego, co ułatwia prowadzenie przewodów na większe odległości.
- transmisja obrazu z urządzenia źródłowego do odbiornika przez skrętkę UTP,
- łączenie elementów instalacji CCTV wykorzystujących standardy AHD, HD-CVI, HD-TVI lub CVBS,
- modernizacja instalacji wideo poprzez wykorzystanie istniejącego okablowania symetrycznego,
- przesył sygnału analogowego PAL/NTSC na odległość do 400 m przy zastosowaniu skrętki UTP kat. 5e.
Specyficzne funkcje produktu
Konwersja toru transmisyjnego – urządzenie dopasowuje impedancję kabla koncentrycznego 75 Ω do impedancji przewodu symetrycznego 100 Ω, umożliwiając przesył sygnału wideo przez skrętkę.
Redukcja zakłóceń niesymetrycznych – konstrukcja transformatora wspiera ograniczenie wpływu zakłóceń niesymetrycznych w torze transmisyjnym. Współczynnik CMRR wynosi 50 dB przy 5 MHz.
Praca pasywna – urządzenie nie wymaga zasilania. Model obsługuje jeden kanał wideo, bez przesyłu dźwięku i bez przesyłu zasilania.
Różne standardy obrazu – transformator współpracuje z sygnałami AHD do 5 MPx, HD-CVI do 8 Mpx 4K UHD, HD-TVI do 8 Mpx 4K UHD oraz CVBS PAL/NTSC.
Specyfikacja techniczna
- Producent: DELTA
- Model: TR-1CD*P2
- SKU: 20184
- EAN: 5902887024603
- Kategoria: Telewizja przemysłowa – transformatory audio/wideo
- Rodzaj urządzenia: pasywne
- Liczba kanałów: 1
- Przesył dźwięku: nie
- Przesył zasilania: nie
- Napięcie wejściowe/wyjściowe 75 Ω (CVBS): 1 Vpp
- CMRR: 50 dB przy 5 MHz
- Impedancja złącza koncentrycznego: 75 Ω
- Impedancja złącza symetrycznego: 100 Ω
- Typ złącza koncentrycznego: BNC
- Typ złącza symetrycznego: zaciski kablowe
- Wymiary: 16 × 15 × 46 mm (szer. × wys. × gł.)
- Waga: 0,020 kg
- Temperatura pracy: od -10°C do 55°C
- Dopuszczalna względna wilgotność otoczenia: < 95%
- Liczba sztuk w opakowaniu: 2
Obsługiwane standardy wideo
- AHD – do 5 MPX
- HD-CVI – do 8 Mpx 4K UHD
- HD-TVI – do 8 Mpx 4K UHD
- CVBS – PAL, NTSC
Zasięg transmisji wideo
- 250 m przy 720p – UTP kat. 5e
- 150 m przy 1080p – UTP kat. 5e
- 400 m przy CVBS PAL/NTSC – UTP kat. 5e
Tłumienie
Podane wartości dotyczą dwóch urządzeń połączonych ze sobą:
- 4,43 MHz – 0,24 dB
- 11 MHz – 0,46 dB
- 21 MHz – 1,03 dB
- 38 MHz – 0,89 dB
- 42 MHz – 0,89 dB
- 67,5 MHz – 1,32 dB
Złącza
- 1 × BNC – wtyk na przewodzie o długości 0,09 m
- 1 × BNC – wtyk prosty
- zaciski kablowe po stronie symetrycznej
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: transformator wideo
- Rodzina produktu: TR-1CD*P2
- Kategoria kabla: nie wynika bezpośrednio z nazwy; urządzenie współpracuje ze skrętką UTP kat. 5e
- Typ ekranowania: nie podano
- Materiał powłoki: nie podano
- Materiał przewodnika: nie podano
- Długość: nie dotyczy urządzenia; przewód BNC ma długość 0,09 m
- Typ złącza: BNC oraz zaciski kablowe
- Wysokość Rack: nie dotyczy
- Szerokość: 16 mm
- Głębokość: 46 mm
- Kolor: nie podano
- Seria: nie podano
- Dodatkowe parametry: urządzenie pasywne, 1 kanał, brak przesyłu dźwięku i zasilania, zasięg do 400 m dla CVBS
Interpretacja danych technicznych
Oznaczenie TR-1CD*P2 wskazuje na transformator wideo przeznaczony do jednokanałowego przesyłu obrazu. Model wykorzystuje połączenie BNC po stronie koncentrycznej oraz zaciski kablowe po stronie symetrycznej. Do uzyskania podanych zasięgów należy zastosować skrętkę UTP kategorii 5e. Rzeczywisty zasięg zależy od obsługiwanego standardu i rozdzielczości sygnału.
Informacja o producencie
Producentem transformatora wideo TR-1CD*P2 jest DELTA.
Najczęściej zadawane pytania
Czy TR-1CD*P2 wymaga zasilania?
Nie. Jest to urządzenie pasywne, które nie wymaga zasilania.
Ile kanałów wideo obsługuje transformator?
Model obsługuje jeden kanał wideo.
Czy urządzenie przesyła dźwięk lub zasilanie?
Nie. TR-1CD*P2 służy do przesyłania sygnału wideo. Dane techniczne nie przewidują przesyłu dźwięku ani zasilania.
Jaką skrętkę należy zastosować?
Podane zasięgi określono dla skrętki UTP kategorii 5e.
Jaki jest maksymalny zasięg transmisji?
Maksymalny podany zasięg wynosi 400 m dla sygnału CVBS PAL/NTSC. Dla sygnału 720p wynosi 250 m, a dla 1080p – 150 m.
Jakie standardy wideo obsługuje urządzenie?
Transformator obsługuje AHD do 5 Mpx, HD-CVI do 8 Mpx 4K UHD, HD-TVI do 8 Mpx 4K UHD oraz CVBS w standardzie PAL/NTSC.
Ile sztuk znajduje się w opakowaniu?
Opakowanie zawiera 2 sztuki transformatora.
