Producent: Dahua (przejdź do strony: http://www.dahuasecurity.com/home.php)

Transformator wideo Dahua PFM800B-4K

Przejdź do sekcji Opinie
Dostępność:
product-availability-module Dostępny
Czas wysyłki: 24 godziny
Dostawa od 12,00 zł - Paczkomaty 24/7 (Polska)

Paczkomaty InPost 24/7

z VAT bez VAT
Cena 24,96 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

Transformator wideo DAHUA PFM800B-4K

DAHUA PFM800B-4K to pasywny, jednokanałowy transformator wideo przeznaczony do transmisji sygnału telewizji przemysłowej za pośrednictwem kabla UTP kategorii 5e lub 6. Urządzenie współpracuje z formatami HDCVI, TVI, AHD oraz CVBS, umożliwiając wykorzystanie skrętki w instalacjach monitoringu analogowego HD.

Model obsługuje transmisję obrazu w czasie rzeczywistym, w tym sygnał HD-CVI o rozdzielczości do 8 MPx 4K UHD. Dzięki pasywnej konstrukcji nie wymaga dodatkowego zasilania. W zestawie znajdują się 2 sztuki transformatora, co pozwala zastosować urządzenia po obu stronach toru transmisyjnego.

Najważniejsze korzyści

  • Transmisja po kablu UTP – możliwość przesyłania sygnału monitoringu za pomocą przewodu UTP Cat-5e/180CAT5e lub CAT6 zamiast kabla koncentrycznego.
  • Obsługa wielu formatów wideo – kompatybilność z HDCVI, TVI, AHD oraz CVBS zwiększa elastyczność zastosowania w różnych instalacjach CCTV.
  • Obsługa obrazu 4K UHD – transmisja sygnału HD-CVI do 8 Mpx 4K UHD na odległość do 180 m przy użyciu UTP Cat5e.
  • Brak konieczności zasilania – pasywna konstrukcja upraszcza montaż i nie wymaga podłączania dodatkowego źródła energii.
  • Ograniczenie wpływu zakłóceń – właściwości przeciwzakłóceniowe, antystatyczne i przeciwgromowe wspierają stabilność toru transmisyjnego.
  • Proste podłączenie – złącze BNC po stronie koncentrycznej oraz zaciski sprężynowe typu Push-terminal po stronie symetrycznej ułatwiają instalację.

Specyficzne funkcje produktu

Transmisja po skrętce
Transformator umożliwia wykorzystanie kabla UTP CAT5e lub CAT6 do przesyłania sygnału wideo z urządzeń monitoringu.
Pasywna praca
Urządzenie nie wymaga zasilania. W typowym układzie stosuje się dwa transformatory – jeden przy kamerze, a drugi przy urządzeniu odbiorczym.
Wielosystemowa kompatybilność
Model obsługuje formaty HDCVI, TVI, AHD oraz CVBS, w tym standardy PAL i NTSC dla sygnału CVBS.
Parametry przeciwzakłóceniowe
Współczynnik CMRR wynoszący > 60 dB przy 5 MHz oraz podane parametry tłumienia określają właściwości toru transmisyjnego.

Zastosowanie

Transformator może być wykorzystywany w instalacjach telewizji przemysłowej, w których sygnał z kamer analogowych HD lub CVBS jest przesyłany przez skrętkę UTP. Sprawdzi się między innymi przy:

  • łączeniu kamer HDCVI, TVI, AHD lub CVBS z rejestratorem,
  • modernizacji instalacji monitoringu z wykorzystaniem istniejącego okablowania UTP,
  • transmisji sygnału HD-CVI do 4K UHD po kablu UTP CAT5e,
  • budowie jednokanałowego toru transmisji w systemach CCTV,
  • przesyle sygnału PAL lub NTSC w instalacjach analogowych.

Opis producenta

Producentem transformatora jest DAHUA. Model PFM800B-4K należy do kategorii pasywnych transformatorów audio/wideo stosowanych w systemach telewizji przemysłowej.

Rozpoznane dane techniczne z nazwy produktu

  • Typ produktu: transformator wideo
  • Rodzina produktu: pasywny transformator do transmisji CCTV
  • Kategoria kabla: UTP CAT5e / CAT6
  • Typ ekranowania: brak danych
  • Materiał powłoki: brak danych
  • Materiał przewodnika: brak danych
  • Długość: nie dotyczy / brak danych
  • Typ złącza: BNC oraz zaciski sprężynowe typu Push-terminal
  • Wysokość Rack: nie dotyczy
  • Szerokość: brak jednoznacznych danych; w źródłach podano różne wymiary obudowy
  • Głębokość: brak jednoznacznych danych; w źródłach podano różne wymiary obudowy
  • Kolor: brak danych
  • Seria: PFM800B
  • Dodatkowe parametry: model PFM800B-4K, 1 kanał, obsługa HD-CVI do 8 Mpx 4K UHD

Interpretacja danych technicznych

Oznaczenie PFM800B-4K wskazuje na transformator wideo z rodziny PFM800B, przeznaczony do pracy z sygnałami monitoringu, w tym z transmisją HD-CVI w rozdzielczości 4K UHD. Produkt jest pasywny i służy do konwersji toru sygnału pomiędzy połączeniem koncentrycznym BNC a symetrycznym połączeniem realizowanym przez zaciski Push-terminal i kabel UTP.

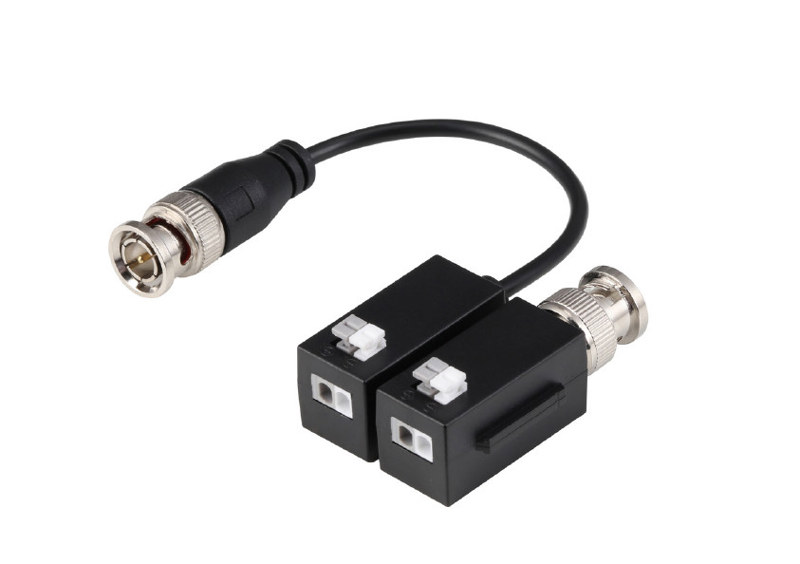

TRANSFORMATOR WIDEO DAHUA PFM800B-4K

Specyfikacja techniczna

ProducentDAHUA
ModelPFM800B-4K
SKU23574
EAN6939554999055
Rodzaj urządzeniaPasywne
Liczba kanałów1
Liczba sztuk w opakowaniu2 szt.
Przesył dźwiękuTak
Przesył zasilaniaNie
Obsługiwane formatyHDCVI, TVI, AHD, CVBS
Standard AHD5 MPX
Standard HD-CVI8 Mpx 4K UHD
Standard HD-TVI5 Mpx
Standard CVBSPAL, NTSC
TransmisjaW czasie rzeczywistym, przez UTP CAT5e / CAT6
Zasięg wideo przy 720pDo 400 m, UTP CAT5e
Zasięg wideo przy 1080pDo 250 m, UTP CAT5e
Zasięg wideo przy 4K UHDDo 180 m, UTP CAT5e
Zasięg dla CVBS PAL / NTSCDo 400 m, UTP CAT5e
Tłumienie przy 4,43 MHz3,33 dB
Tłumienie przy 11 MHz3,42 dB
Tłumienie przy 21 MHz3,73 dB
Tłumienie przy 38 MHz4,48 dB
Tłumienie przy 42 MHz4,67 dB
Tłumienie przy 67,5 MHz5,73 dB
Uwagi dotyczące tłumieniaPodane wartości dotyczą dwóch urządzeń połączonych ze sobą
CMRR> 60 dB przy 5 MHz
Impedancja złącza koncentrycznego75 Ω
Impedancja złącza symetrycznego100 Ω
Typ złącza koncentrycznegoBNC
Typ złącza symetrycznegoZaciski sprężynowe / Push-terminal
Właściwości dodatkowePrzeciwgromowe, antystatyczne i przeciwzakłóceniowe
Temperatura pracy-30°C ... 70°C
Dopuszczalna wilgotność względna< 95%
Waga według specyfikacji urządzenia0,02 kg
Waga według danych feedu0,05 kg
Wymiary według specyfikacji49 × 19,5 × 20 mm oraz 39 × 19,5 × 20 mm
Wymiary według danych feedu73 × 21 × 20 mm

FAQ – najczęściej zadawane pytania

Czy transformator wymaga zasilania?

Nie. PFM800B-4K jest urządzeniem pasywnym i nie wymaga dodatkowego zasilania.

Jakie formaty sygnału obsługuje model PFM800B-4K?

Urządzenie obsługuje HDCVI, TVI, AHD oraz CVBS. Dla CVBS wymieniono standardy PAL i NTSC.

Czy można przesyłać sygnał 4K?

Tak. Specyfikacja podaje obsługę HD-CVI do 8 Mpx 4K UHD oraz zasięg do 180 m przy użyciu kabla UTP CAT5e.

Jaki kabel należy zastosować?

Transformator jest przeznaczony do transmisji za pomocą kabla UTP CAT5e lub CAT6. Podane wartości zasięgu odnoszą się do kabla UTP kategorii 5e.

Ile kanałów obsługuje urządzenie?

Jeden transformator obsługuje 1 kanał.

Jakie złącza zastosowano?

Po stronie koncentrycznej zastosowano złącze BNC, natomiast po stronie symetrycznej zaciski sprężynowe typu Push-terminal.

Czy zestaw zawiera jedną sztukę?

Nie. W danych produktu podano 2 sztuki w opakowaniu.
