Szafa RACK Getfort 19 cali 15U 600x800 Stojąca

Najważniejsze korzyści

• Przestrzeń 15U pozwala uporządkować urządzenia rackowe 19 cali w jednej, stojącej obudowie.
• Głębokość 800 mm zapewnia miejsce na montaż wyposażenia wymagającego większej przestrzeni wewnątrz szafy.
• Przeszklone drzwi przednie umożliwiają obserwację zamontowanych urządzeń, a zamek ogranicza dostęp do wnętrza.
• Wentylowane drzwi przednie i tylne wspierają przepływ powietrza wewnątrz obudowy.
• Zdejmowane panele boczne ułatwiają dostęp do instalowanego wyposażenia podczas montażu i prac serwisowych.
• Stopki regulowane i kółka pozwalają dopasować sposób ustawienia szafy do warunków instalacji.

Zastosowanie

Szafa może być wykorzystywana do porządkowania i zabezpieczenia urządzeń instalowanych w standardzie 19 cali, między innymi:

• w instalacjach sieciowych,
• w systemach monitoringu CCTV,
• w instalacjach kontroli dostępu,
• w punktach dystrybucyjnych i zapleczu technicznym,
• do organizacji urządzeń elektronicznych w pomieszczeniach wewnętrznych.

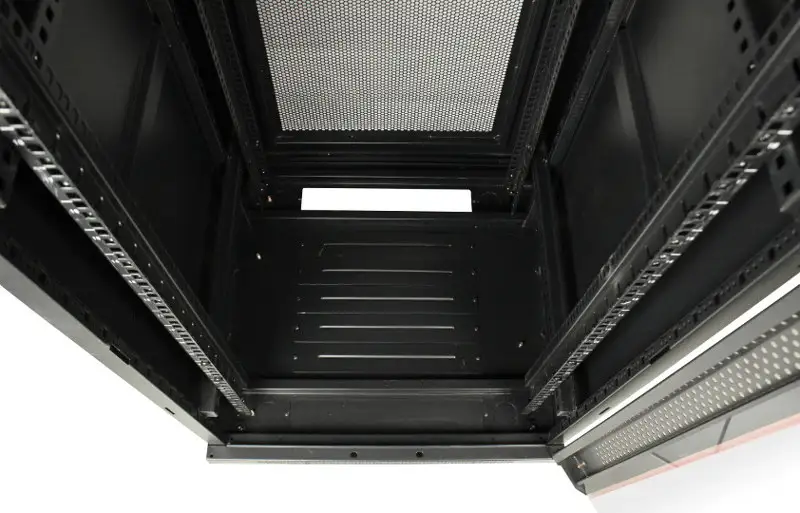

Funkcje i elementy konstrukcji

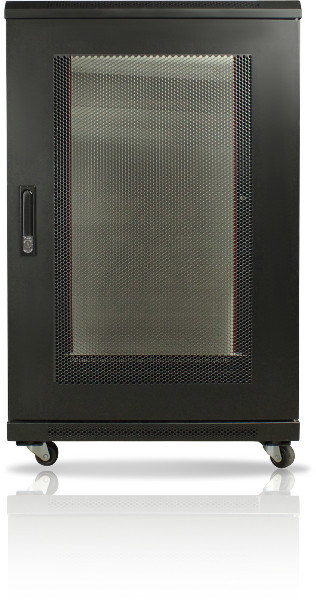

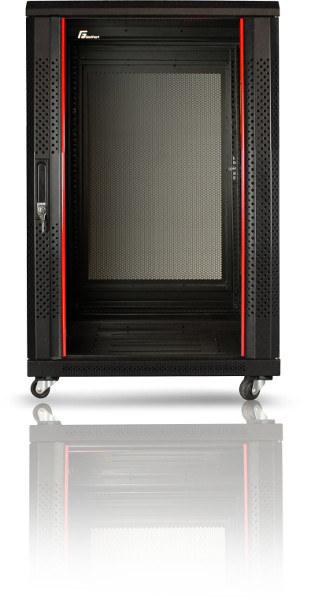

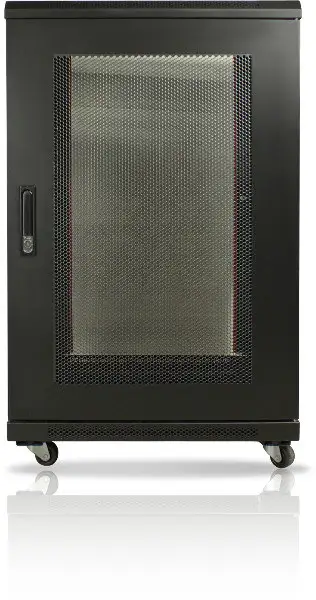

• Drzwi przednie: stalowa konstrukcja z wklejoną szybą hartowaną, zamkiem oraz wentylowanymi bokami.
• Drzwi tylne: stalowe, wentylowane i wyposażone w zamek.

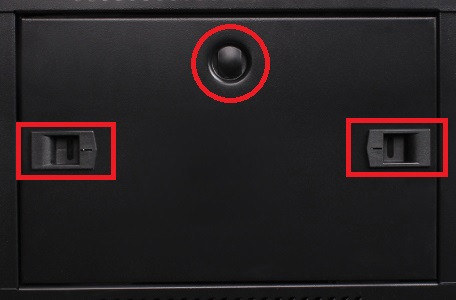

• Panele boczne: stalowe, zdejmowane i demontowane na zatrzaskach.
• Mobilność i stabilizacja: zestaw obejmuje 4 kółka oraz 4 stopki z regulacją wysokości.
• Uziemienie: konstrukcja została wyposażona w element uziemienia.
• Przeznaczenie: zastosowania wewnętrzne, stopień ochrony IP20.

Specyfikacja techniczna

• Typ szafy: stojąca
• Standard: 19 cali
• Wysokość użytkowa: 15U
• Szerokość: 600 mm
• Głębokość: 800 mm
• Wysokość zewnętrzna: 855 mm według opisu technicznego; w atrybutach feedu podano 865 mm
• Możliwość montażu: urządzenia o sumarycznej wysokości do 15U
• Rodzaj drzwi: przednie przeszklone, tylne stalowe
• Drzwi przednie: szyba hartowana wklejona w stalową konstrukcję, wentylowane boki, zamek
• Drzwi tylne: stalowe, wentylowane, zamek
• Panele boczne: stalowe, zdejmowane, montowane na zatrzaskach
• Wyposażenie jezdne: 4 kółka
• Stopki: 4 sztuki, z regulacją wysokości
• Kolor: czarny, RAL9005
• Stopień ochrony: IP20
• Uziemienie: tak
• Przeznaczenie: do zastosowań wewnętrznych
• Seria: SGB
• Kod producenta: SGF15-68EH-SGB

Materiały i obciążalność

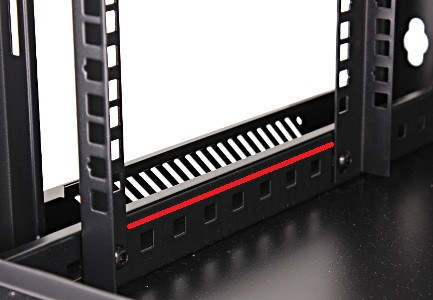

• Grubość materiału ramy, elementów górnych i dolnych oraz drzwi: 1,2 mm
• Grubość szyn poziomych: 1,5 mm
• Grubość szyn pionowych: 2,0 mm
• Obciążalność: 500 kg według atrybutów technicznych feedu; w opisie technicznym podano 1000 kg. Ze względu na rozbieżność wartości należy zweryfikować obciążenie właściwe dla konkretnej konfiguracji.

Wymiary, masa i dostawa

• Masa: 52,9 kg według danych feedu; w opisie technicznym podano 62 kg
• Forma dostawy: szafa do samodzielnego montażu
• Liczba kartonów: 2
• Karton A: 31 kg, wymiary 640 × 840 × 120 mm
• Karton B: 33 kg, wymiary 800 × 630 × 240 mm

Rozpoznane dane techniczne z nazwy produktu

• Typ produktu: stojąca szafa RACK
• Rodzina produktu: szafy RACK i obudowy
• Kategoria kabla: nie dotyczy
• Typ ekranowania: nie dotyczy
• Materiał powłoki: stalowa konstrukcja; drzwi przednie z wklejoną szybą hartowaną
• Materiał przewodnika: nie dotyczy
• Długość: nie dotyczy
• Typ złącza: nie dotyczy
• Wysokość rack: 15U
• Szerokość: 600 mm
• Głębokość: 800 mm
• Kolor: czarny RAL9005
• Seria: SGB
• Dodatkowe parametry: drzwi przednie przeszklone i wentylowane, drzwi tylne stalowe i wentylowane, zdejmowane panele boczne, 4 kółka, 4 regulowane stopki, IP20, uziemienie

Interpretacja danych technicznych

Oznaczenie 15U określa wysokość użytkową przestrzeni montażowej przeznaczonej na urządzenia rackowe. Szerokość 600 mm i głębokość 800 mm odnoszą się do wymiarów szafy, natomiast podane grubości szyn wskazują na ich konstrukcyjne zróżnicowanie. Ze względu na rozbieżności w danych źródłowych dotyczące wysokości, masy i obciążalności, przed montażem ciężkiego wyposażenia należy oprzeć się na dokumentacji właściwej dla dostarczonego egzemplarza.
