Switch PoE do 17 kamer IP ATTE IPUPS-17-11-R5U0
Model: IPUPS-17-11-R5U0
SKU: 16218 | EAN: 5902143690405
ATTE IPUPS-17-11-R5U0 to niezarządzalny Switch PoE z zasilaczem buforowym, przeznaczony do zasilania i transmisji danych dla kamer IP oraz innych urządzeń sieciowych wykorzystujących PoE 802.3af, 802.3at lub PoE PASSIVE. Urządzenie udostępnia 17 portów LAN z PoE oraz jeden port Uplink, a całość znajduje się w metalowej obudowie do montażu w szafie Rack 19".
Najważniejsze korzyści
- Zasilanie do 17 odbiorników PoE — 17 portów RJ45 LAN z funkcją PoE umożliwia podłączenie kamer IP i innych urządzeń sieciowych.
- Obsługa kilku standardów zasilania — urządzenie współpracuje z odbiornikami PoE 802.3af, 802.3at oraz PoE PASSIVE.
- Transmisja na odległość do 280 m — tryb Long Range pozwala uzyskać zasięg do 280 m na portach LAN_1–LAN_4, przy transmisji 10 Mbps.
- Zasilanie buforowe — miejsce na dwa akumulatory 12 V o pojemności do 18 Ah każdy pozwala podtrzymać pracę układu przy okresowych zanikach zasilania sieciowego.
- Niezależna ochrona portów PoE — elektroniczne zabezpieczenia nadprądowe i przeciw zwarciu działają osobno dla poszczególnych wyjść, z funkcją automatycznego powrotu.
- Prosta instalacja w szafie RACK — metalowa obudowa 5U o szerokości 440 mm jest przystosowana do montażu w szafie RACK 19", a modułowa konstrukcja ułatwia organizację i serwis instalacji.
Specyficzne funkcje produktu
- Tryb Standard — zapewnia zasięg do 100 m na portach LAN_1–LAN_6 przy transmisji 10/100 Mbps.
- Tryb Long Range — na portach LAN_1–LAN_4 umożliwia transmisję do 280 m z prędkością 10 Mbps; porty LAN_5–LAN_6 zachowują zasięg do 100 m i transmisję 10/100 Mbps.
- Indywidualne przełączniki PoE ON/OFF — mikroprzełączniki pozwalają włączać lub wyłączać zasilanie PoE na portach LAN_1–LAN_5.
- Buforowe zasilanie odbiorników — dwa zasilacze impulsowe o łącznej mocy ciągłej 144 W współdzielą moc dynamicznie z ładowaniem akumulatorów, przy priorytecie wyjścia zasilania.
- Sygnalizacja stanu pracy — optyczne wskaźniki informują o stanie zasilania oraz transmisji danych.

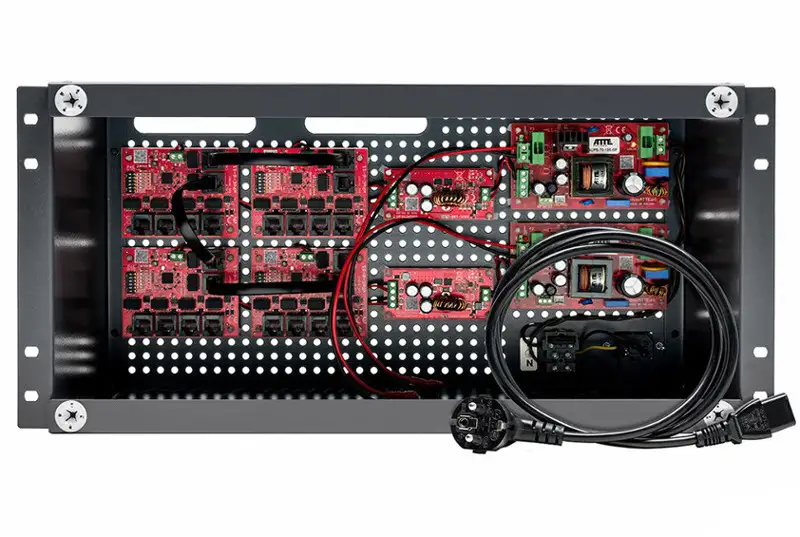

- Modułowa obudowa — systemowe otworowanie pozwala na montaż modułów w otworowanych częściach obudowy, a przestrzeń wewnętrzna umożliwia zachowanie zapasu przewodów.
Przeznaczenie i sposoby wykorzystania
Switch przeznaczony jest do budowy instalacji monitoringu IP oraz innych systemów sieciowych, w których urządzenia końcowe są zasilane przez Ethernet. Funkcja zasilania buforowego może wspierać ciągłość pracy systemu po zastosowaniu odpowiednich akumulatorów.
- zasilanie i transmisja danych dla maksymalnie 17 kamer IP PoE,
- budowa systemu monitoringu w szafie RACK 19",
- zasilanie urządzeń zgodnych z PoE 802.3af, 802.3at lub PoE PASSIVE,
- instalacje wymagające zwiększonego zasięgu transmisji w trybie Long Range,
- systemy zasilane buforowo z wykorzystaniem dwóch akumulatorów 12 V,
- rozbudowane instalacje z dodatkowym przełącznikiem sieciowym podłączonym przez port Uplink.
Informacje o producencie
Producentem urządzenia jest ATTE.
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: switch PoE z zasilaczem buforowym
- Rodzina produktu: IPUPS
- Kategoria kabla: nie określono
- Typ ekranowania: nie określono
- Materiał powłoki: nie dotyczy produktu
- Materiał przewodnika: nie określono
- Długość: nie dotyczy produktu
- Typ złącza: RJ45 dla portów LAN
- Wysokość rack: 5U
- Szerokość: 440 mm
- Głębokość: 220 mm
- Kolor: grafitowy, RAL 7024
- Seria: IPUPS
- Dodatkowe parametry: 17 portów PoE, 1 port Uplink, obsługa 802.3af/802.3at/PoE PASSIVE, tryb Long Range do 280 m
Interpretacja danych technicznych
Oznaczenie IPUPS-17-11-R5U0 wskazuje na urządzenie z rodziny IPUPS, wyposażone w 17 portów przeznaczonych do podłączania odbiorników PoE oraz jeden port Uplink. Końcowa część oznaczenia odnosi się do obudowy o wysokości 5U. Parametry dotyczące kabli, takie jak kategoria, ekranowanie, materiał powłoki i przewodnika, nie odnoszą się bezpośrednio do tego modelu switcha.
Specyfikacja techniczna
Porty i transmisja danych
- Liczba portów LAN: 18 portów RJ45 10/100 Mbps
- Układ portów: 17 × LAN + PoE, 1 × Uplink
- Porty PoE: LAN_1–LAN_5 w modułach switcha, łącznie 17 portów PoE
- Typ switcha: niezarządzalny, wewnętrzny
- Obsługa VLAN: nie
- Tryb Standard: LAN_1–LAN_6, zasięg do 100 m, transmisja 10/100 Mbps
- Tryb Long Range: LAN_1–LAN_4, zasięg do 280 m, transmisja 10 Mbps
- Tryb Long Range dla LAN_5–LAN_6: zasięg do 100 m, transmisja 10/100 Mbps
Obsługa PoE
- Obsługiwane standardy: IEEE 802.3af, IEEE 802.3at oraz PoE PASSIVE
- 802.3af: do 15,4 W na portach LAN_1–LAN_5
- 802.3at: do 30 W na portach LAN_1–LAN_5
- PoE PASSIVE: do 65 W na LAN_5 oraz do 40 W na LAN_1–LAN_4
- Tryb zasilania PoE: mode B, pary 4,5+ oraz 7,8-
- Włączanie i wyłączanie PoE: mikroprzełączniki SW1, przełączniki 2–6 dla portów LAN_1–LAN_5
Zabezpieczenia portów PoE
- LAN_1–LAN_4: zabezpieczenie nadprądowe 0,75 A, zabezpieczenie elektroniczne przed zwarciem, automatyczny powrót
- LAN_5: zabezpieczenie nadprądowe 1,25 A, zabezpieczenie elektroniczne przed zwarciem, automatyczny powrót
Zasilanie sieciowe i wyjściowe
- Typ zasilacza: impulsowy SMPS
- Moduły zasilacza: 2 × AUPS-70-120-OF
- Zakres napięcia wejściowego: 180–240 VAC
- Zabezpieczenie wejścia: bezpiecznik topikowy F1 T3,15 A
- Moc wyjściowa ciągła: 2 × 72 W, łącznie 144 W
- Sposób podziału mocy: dynamicznie współdzielona z ładowaniem akumulatorów; priorytet ma wyjście zasilania
- Sprawność zasilaczy: 90% przy 120 W
- Napięcie wyjściowe zasilaczy: 12 V ±15%
- Napięcie wyjściowe PoE: 48 V ±2%
- Zabezpieczenie wyjścia zasilacza: 9 A dla każdego zasilacza, zabezpieczenie elektroniczne
- Zabezpieczenie termiczne: TSD, wyłączenie termiczne przy 130°C; wymagany restart
Akumulatory i zasilanie buforowe
- Miejsce na akumulatory: 2 × akumulator 12 V, żelowy lub AGM
- Maksymalna pojemność pojedynczego akumulatora: 18 Ah
- Prąd ładowania pojedynczego akumulatora: 1 A lub 2 A, wybierany zworą JP1
- Zabezpieczenie obwodu akumulatora: bezpiecznik topikowy F2 F6,3 A
- Zabezpieczenie akumulatora: odłączenie przy napięciu poniżej 10,2 V
Sygnalizacja i funkcje serwisowe
- Wyjścia sygnalizacyjne zasilacza: OUF — brak napięcia wyjściowego; ACF — brak napięcia 230 VAC
- Typ wyjść sygnalizacyjnych: OC, otwarty kolektor
- Obciążalność wyjść sygnalizacyjnych: 50 mA
- Sygnalizacja: optyczna sygnalizacja stanu zasilania i transmisji danych
- Budowa: modułowa, z systemowym otworowaniem 4,8 mm w rastrze 10,8 mm
- Przepusty kablowe: z tyłu obudowy oraz w przestrzeni pomiędzy korpusem a pokrywą przednią

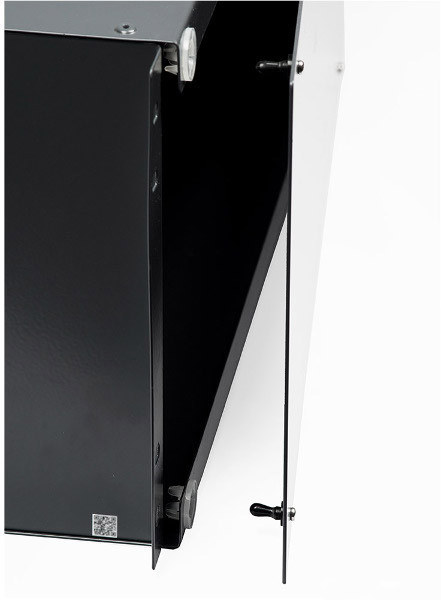

- Pokrywa maskująca: montaż i demontaż bez użycia narzędzi, na wcisk

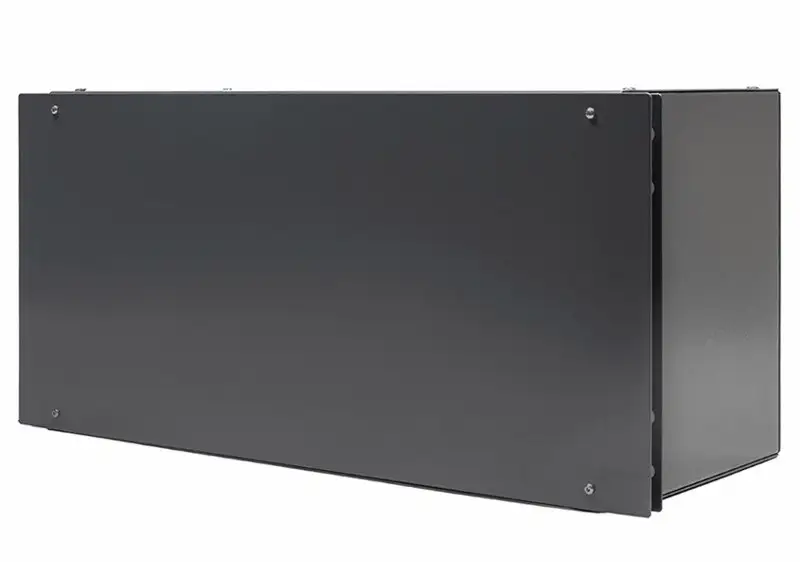

Obudowa i warunki pracy
- Typ obudowy: ABOX-R5U0
- Materiał: metal
- Kolor: RAL 7024, grafit
- Montaż: szafa RACK 19", śruby M6 w zestawie
- Wymiary: 440 × 220 × 180 mm
- Wysokość obudowy: 5U, 180 mm
- Masa netto: 3,5 kg
- Stopień ochrony: IP20
- Zakres temperatur pracy: od -10°C do +40°C
- Obudowa elektryczna: wyposażona w złącze i kostkę elektryczną z bezpiecznikiem
FAQ — najczęściej zadawane pytania
Ile urządzeń można podłączyć do switcha?
Model udostępnia 17 portów LAN z funkcją PoE, dlatego może zasilać do 17 odbiorników PoE, zależnie od ich standardu i zapotrzebowania na moc.
Czy switch obsługuje kamery 802.3af i 802.3at?
Tak. Urządzenie obsługuje odbiorniki PoE zgodne ze standardami 802.3af i 802.3at, a także urządzenia PoE PASSIVE.
Do czego służy port Uplink?
Port Uplink służy do połączenia switcha z dodatkowym przełącznikiem sieciowym lub innym elementem infrastruktury sieciowej. Nie jest portem PoE przeznaczonym do zasilania kamery.
Na czym polega tryb Long Range?
Po włączeniu trybu Long Range porty LAN_1–LAN_4 mogą zapewnić transmisję na odległość do 280 m z prędkością 10 Mbps. Porty LAN_5–LAN_6 pracują wtedy z zasięgiem do 100 m i szybkością 10/100 Mbps.
Czy można wyłączyć PoE na wybranym porcie?
Tak. Mikroprzełączniki SW1 umożliwiają niezależne włączanie i wyłączanie zasilania PoE na portach LAN_1–LAN_5.
Czy urządzenie ma miejsce na akumulatory?
Tak. W obudowie przewidziano miejsce na dwa akumulatory 12 V, żelowe lub AGM, o pojemności do 18 Ah każdy.
Czy switch wymaga konfiguracji sieciowej?
Jest to switch niezarządzalny, dlatego nie obsługuje konfiguracji VLAN. Uruchomienie nie wymaga ustawiania parametrów sieciowych, a wybór trybu pracy i zasilania PoE odbywa się za pomocą przełączników.
