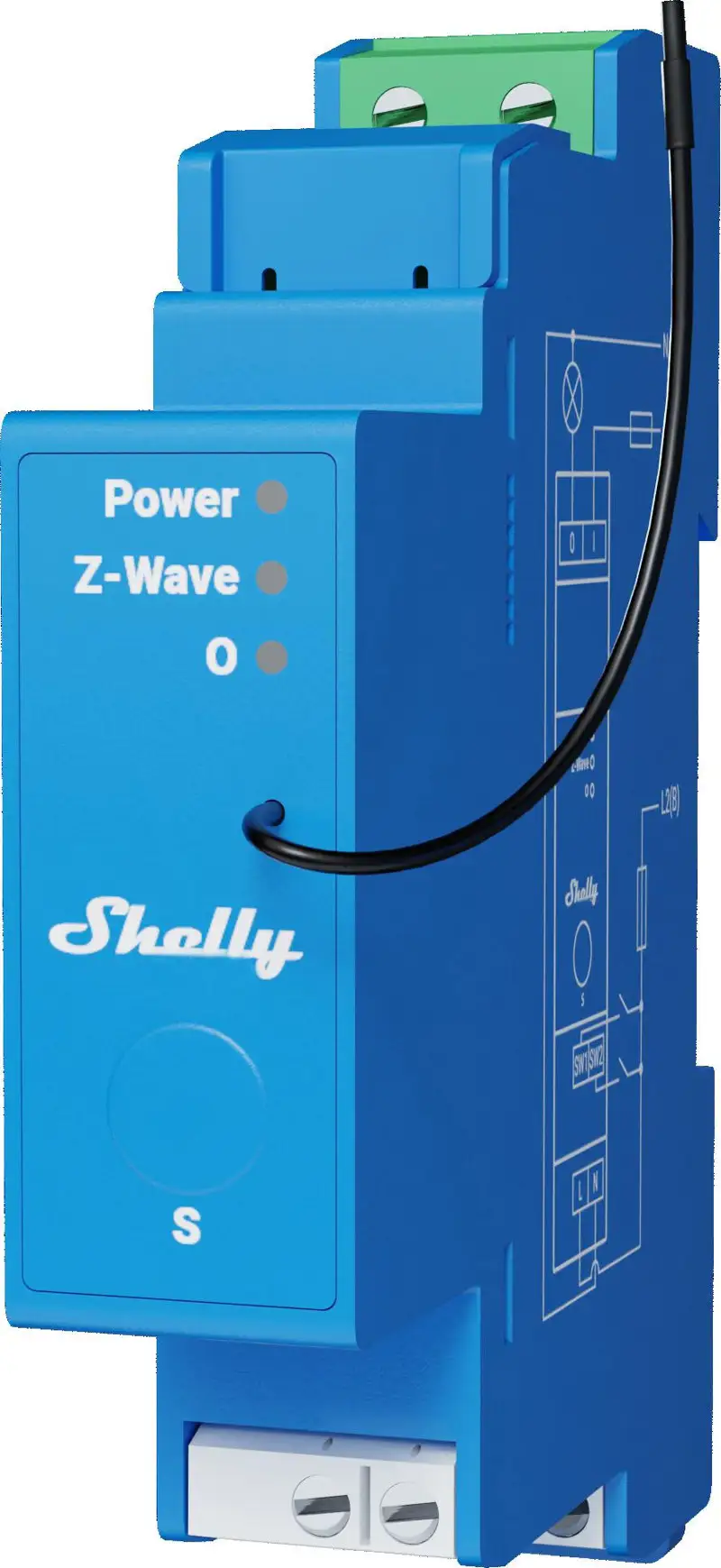

Shelly Qubino Wave pro 1

Najważniejsze korzyści

• Jednokanałowe sterowanie obwodem — przekaźnik NO/NC obsługuje obciążenia AC do 15 A i 240 V.
• Elastyczny montaż w rozdzielnicy — obudowa jest przystosowana do instalacji na szynie DIN.
• Komunikacja Z-Wave® Mesh i Long Range — możliwość wykorzystania standardowej sieci mesh lub trybu dalekiego zasięgu.
• Integracja z systemami automatyki — urządzenie współpracuje z certyfikowanymi bramkami Z-Wave®, między innymi Home Assistant, Fibaro HC3, Homey i SmartThings.
• Lokalna obsługa przyciskiem lub przełącznikiem — dwa wejścia SW i SW2 umożliwiają podłączenie elementów sterujących.
• Ochrona przed przegrzaniem — wbudowane zabezpieczenie termiczne wspiera bezpieczną pracę modułu.

Zastosowanie

Przekaźnik można wykorzystać w instalacjach automatyki domowej, biurowej, hotelowej i przemysłowej, wszędzie tam, gdzie wymagane jest zdalne lub lokalne sterowanie jednym obwodem elektrycznym.

• sterowanie oświetleniem,
• obsługa napędów i urządzeń wykonawczych,
• sterowanie wentylacją,
• automatyka budynkowa w domach i biurach,
• instalacje automatyki hotelowej i przemysłowej.

Specyficzne funkcje

Styk bezpotencjałowy NO/NC umożliwia sterowanie obwodem przez niezależny styk przekaźnika. Dzięki temu wyjście nie jest opisane jako bezpośrednio związane z napięciem zasilającym moduł.

Z-Wave® Mesh wykorzystuje sieć urządzeń Z-Wave® do komunikacji, natomiast Z-Wave® Long Range zapewnia tryb komunikacji o zwiększonym zasięgu zgodnie z podanymi parametrami technicznymi.

SmartStart upraszcza dodawanie urządzenia do kompatybilnej sieci Z-Wave®. Moduł obsługuje również aktualizacje OTA oraz ma zabezpieczenie termiczne chroniące przed przegrzaniem.

Specyfikacja techniczna

• Producent: SHELLY
• Model: Qubino Wave PRO 1
• SKU: 65985
• EAN: 3800235269091
• Kategoria: Automatyka budynkowa – przekaźniki
• Liczba obwodów przekaźnika: 1
• Montaż: szyna DIN
• Z przewodem neutralnym: tak
• Zasilanie: 110–240 V AC, 50/60 Hz
• Pobór własny: < 0,3 W
• Maksymalny prąd AC: 15 A
• Maksymalne napięcie AC: 240 V
• Wyjście: 1 × przekaźnik bezpotencjałowy NO/NC
• Wejścia sterujące: 2 × przycisk/przełącznik SW, SW2
• Zaciski zasilania: N, L
• Procesor: Z-Wave® S800
• Komunikacja: Z-Wave® Mesh, 908,4 MHz; Z-Wave® Long Range, 912 MHz
• Zasięg Z-Wave® Mesh: do 40 m w budynku
• Zasięg Z-Wave® Long Range: do 80 m w pomieszczeniach i do 1000 m na zewnątrz
• Funkcje: SmartStart, aktualizacje OTA, ochrona przed przegrzaniem
• Pomiar energii: brak
• Temperatura pracy: od -20°C do +40°C
• Wilgotność pracy: 30–70% RH
• Maksymalna wysokość instalacji: 2000 m n.p.m.
• Wymiary: 94 × 19 × 69 mm
• Obudowa: tworzywo sztuczne, kolor niebieski
• Waga: 60 g

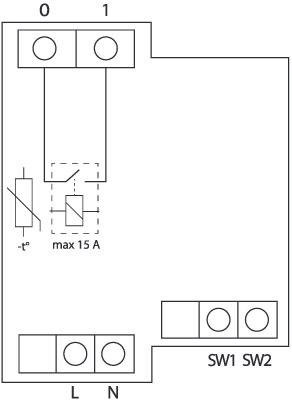

Przyłącza i zaciski

• Przewody dla zacisków zielonych: 0,5–2,5 mm²
• Przewody dla zacisków białych: 0,5–1,5 mm²
• Długość odizolowania przewodu dla zacisków zielonych: 6–7 mm
• Długość odizolowania przewodu dla zacisków białych: 5–6 mm
• Moment dokręcania: 0,4 Nm

Kompatybilność i integracje

Urządzenie jest przeznaczone do współpracy z certyfikowanymi bramkami Z-Wave®. Wśród wymienionych integracji znajdują się: Home Assistant, Fibaro HC3, Homey, SmartThings, Vera oraz Cozify. Obsługiwane są także inne certyfikowane bramki Z-Wave®.

Rozpoznane dane techniczne z nazwy produktu

• Typ produktu: jednokanałowy przekaźnik Z-Wave®
• Rodzina produktu: Shelly Qubino Wave PRO
• Kategoria kabla: nie dotyczy
• Typ ekranowania: nie określono
• Materiał powłoki: tworzywo sztuczne obudowy
• Materiał przewodnika: nie określono
• Długość: nie dotyczy; podano wymiary urządzenia 94 × 19 × 69 mm
• Typ złącza: zaciski śrubowe
• Wysokość rack: nie dotyczy
• Szerokość: 19 mm
• Głębokość: 69 mm
• Kolor: niebieski
• Seria: Qubino Wave PRO
• Dodatkowe parametry: montaż na szynie DIN, jeden obwód przekaźnika, zasilanie z przewodem neutralnym, komunikacja Z-Wave® Mesh i Long Range

Interpretacja danych technicznych

Shelly Qubino Wave PRO 1 jest modułem przeznaczonym do instalacji w rozdzielnicy na szynie DIN. Do działania wymaga zasilania 110–240 V AC z przewodem neutralnym. Jeden przekaźnik z wyjściem bezpotencjałowym pozwala sterować pojedynczym obwodem, a wejścia SW i SW2 umożliwiają podłączenie przycisków lub przełączników.

Produkt nie ma funkcji pomiaru energii. Zakres temperatury pracy wynosi od -20°C do +40°C, a deklarowana wilgotność pracy to 30–70% RH.

Informacja o producencie

Producentem urządzenia jest SHELLY.
