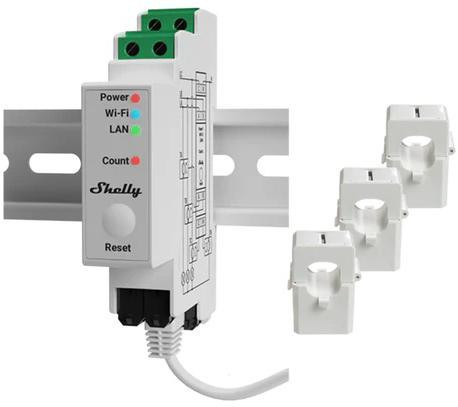

Shelly Pro 3EM 120A V2

Najważniejsze korzyści

• Kompleksowy pomiar instalacji – kontrola napięcia, prądu, mocy czynnej i pozornej, współczynnika mocy oraz energii pobranej i oddanej.
• Obsługa instalacji 3-fazowych i trzech linii jednofazowych – elastyczne dopasowanie do monitorowanej sieci.
• Pomiar prądu do 120 A na fazę – realizowany za pomocą przekładników prądowych CT.
• Historia pomiarów – zapis danych z częstotliwością co 1 minutę przez co najmniej 60 dni oraz eksport w formatach CSV i JSON.
• Integracja z automatyką budynkową – komunikacja przez LAN, Wi-Fi, Bluetooth oraz obsługa MQTT, RPC, HTTP, webhooków i skryptów.
• Wygodny montaż na szynie DIN – obudowa o szerokości 19 mm pozwala na instalację w rozdzielnicy.

Specyficzne funkcje produktu

Pomiar 4-kwadrantowy

Urządzenie rejestruje energię zarówno zużytą, jak i oddaną. Pomiar realizowany jest w klasie dokładności B zgodnie z IEC 62053-21.

Monitoring trzech faz i przewodu neutralnego

Shelly Pro 3EM 120A obsługuje cztery kanały prądowe: trzy dla faz oraz jeden dla przewodu neutralnego. Zakres pomiaru wynosi do 120 A na fazę przy zastosowaniu przekładników CT.

Rejestracja i eksport danych

Historia pomiarów jest zapisywana w pamięci urządzenia w odstępach jednominutowych przez minimum 60 dni. Dane można eksportować przez RPC jako pliki CSV lub JSON.

Łączność i integracja

Port LAN RJ45, Wi-Fi 802.11 b/g/n oraz Bluetooth 4.2 umożliwiają dostęp do urządzenia i współpracę z systemami automatyki. Dostępne są MQTT, Modbus, RPC, HTTP, webhooks oraz scripting.

Kontrola faz i alarmy

Funkcje urządzenia obejmują detekcję błędnej sekwencji faz, monitorowanie stanu faz, kalibrację kanałów oraz obsługę alarmów.

Zegar RTC

Wbudowany zegar czasu rzeczywistego synchronizuje czas i zachowuje działanie również przy zaniku zasilania sieciowego.

Zastosowanie

• monitorowanie zużycia energii w instalacjach 3-fazowych,
• pomiar trzech niezależnych obwodów jednofazowych,
• kontrola energii pobieranej i oddawanej przez instalację,
• rejestracja parametrów elektrycznych w rozdzielnicach,
• integracja pomiarów z automatyką budynkową przez LAN, Wi-Fi lub protokoły komunikacyjne,
• analiza danych historycznych dotyczących pracy instalacji.

Specyfikacja techniczna

• Producent: SHELLY
• Model: Pro 3EM 120A
• Wersja produktu: V2
• SKU: 73989
• EAN: 3800238073862
• Kategoria: Automatyka budynkowa – Czujnik – Pozostałe
• Typ produktu: trójfazowy miernik energii z przekładnikami prądowymi
• Obsługiwana instalacja: sieć 3-fazowa lub 3 linie jednofazowe

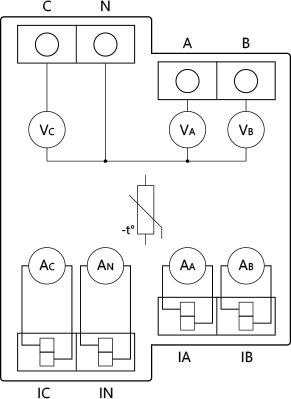

• Liczba kanałów prądowych: 4, w tym 3 fazy + N
• Zakres pomiaru prądu: 0–120 A na fazę, przez przekładniki CT 120 A
• Zakres napięcia pomiarowego: 100–260 V na fazę
• Zasilanie: 100–260 V AC, 50/60 Hz
• Pobór własny: poniżej 3 W
• Dokładność pomiaru napięcia: ±1%
• Dokładność pomiaru prądu: ±1% dla 2–120 A, ±2% dla 1–2 A, ±5% dla 0–1 A
• Minimalny próg kalibracji: 500 W na fazę
• Minimalny poziom detekcji: 30 VA na fazę
• Pomiar: napięcie, prąd, moc czynna, moc pozorna, współczynnik mocy, energia zużyta i oddana
• Pomiar energii: 4-kwadrantowy
• Klasa dokładności: B, IEC 62053-21
• Pamięć danych: minimum 60 dni danych minutowych
• Eksport danych: CSV i JSON przez RPC
• Interfejs przewodowy: LAN, port RJ45
• Wi-Fi: 802.11 b/g/n, maksymalna moc 20 dBm
• Zasięg Wi-Fi: do 30 m wewnątrz i do 50 m na zewnątrz
• Bluetooth: wersja 4.2, zasięg do 10 m wewnątrz i do 30 m na zewnątrz
• Protokoły i funkcje integracyjne: MQTT, Modbus, RPC, HTTP, webhooks, scripting
• Webhooks: 20, po 5 adresów URL na webhook
• Aktualizacja: zdalna
• Procesor: ESP32-D0WDQ6
• Pamięć flash: 16 MB
• Sygnalizacja: optyczna dioda LED dla pomiaru oraz stanu Wi-Fi/LAN
• Elementy sterujące: przycisk programowania
• Wyposażenie pomiarowe: przekładniki prądowe CT do 120 A
• Możliwość rozbudowy: Shelly Pro 3EM Switch Add-on do sterowania stycznikiem

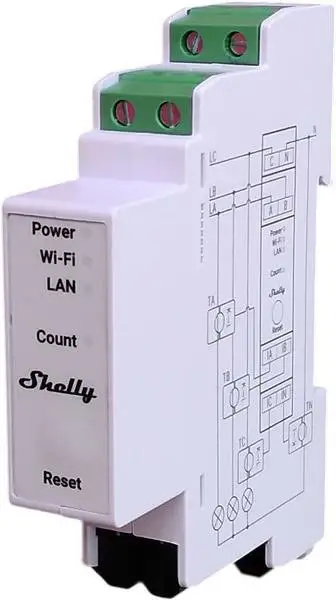

• Montaż: szyna DIN
• Wymiary: 94 × 19 × 69 mm
• Materiał obudowy: plastik
• Kolor: biały
• Waga urządzenia: 62 g
• Masa podana w danych feedu: 0,3100 kg
• Temperatura pracy: od -20°C do +40°C
• Wilgotność pracy: 30–70% RH
• Maksymalna wysokość instalacji: 2000 m n.p.m.
• Przekrój przewodów: 0,5–2,5 mm²
• Długość odizolowania przewodu: 6–7 mm
• Moment dokręcania: 0,4 Nm
• Bezpiecznik zewnętrzny: charakterystyka B/C, 16 A/6 kA
• Certyfikacja i zgodność: CE, klasa B, zgodność z normami EU i AU/NZ

Rozpoznane dane techniczne z nazwy produktu

• Typ produktu: miernik energii elektrycznej
• Rodzina produktu: Shelly Pro 3EM
• Liczba faz: 3EM – pomiar sieci 3-fazowej
• Maksymalny prąd pomiarowy: 120 A na fazę
• Wersja: V2
• Kategoria kabla: nie dotyczy
• Typ ekranowania: nie dotyczy
• Materiał powłoki: nie dotyczy
• Materiał przewodnika: nie dotyczy
• Długość: nie dotyczy
• Typ złącza: port LAN RJ45 oraz zaciski dla przewodów 0,5–2,5 mm²
• Wysokość rack: nie dotyczy
• Szerokość: 19 mm
• Głębokość: 69 mm
• Kolor: biały
• Seria: Shelly Pro
• Dodatkowe parametry: montaż DIN, pomiar 4-kwadrantowy, pamięć danych minutowych, LAN, Wi-Fi, Bluetooth 4.2

Krótko o producencie

Producentem urządzenia jest SHELLY. Produkt należy do serii Shelly Pro przeznaczonej do instalacji na szynie DIN i integracji z systemami automatyki budynkowej.

FAQ

Czy urządzenie obsługuje instalację jednofazową?

Tak. Shelly Pro 3EM 120A V2 może mierzyć trzy niezależne linie jednofazowe lub pracować w instalacji 3-fazowej.

Jaki jest maksymalny prąd pomiarowy?

Zakres pomiaru wynosi do 120 A na fazę. Pomiar realizowany jest przez przekładniki prądowe CT 120 A.

Jak długo przechowywane są dane pomiarowe?

Urządzenie zapisuje minimum 60 dni danych z próbkowaniem co 1 minutę.

Czy dane można wyeksportować?

Tak. Dane można eksportować przez RPC w formacie CSV lub JSON.

Jakie sposoby komunikacji oferuje miernik?

Do komunikacji można wykorzystać LAN przez port RJ45, Wi-Fi 802.11 b/g/n oraz Bluetooth 4.2. Produkt obsługuje również MQTT, Modbus, RPC, HTTP, webhooks i scripting.

Jak montuje się Shelly Pro 3EM 120A V2?

Urządzenie jest przeznaczone do montażu na szynie DIN. Jego wymiary wynoszą 94 × 19 × 69 mm.

Czy urządzenie rozpoznaje błędną kolejność faz?

Tak. Funkcje obejmują detekcję błędnej sekwencji faz, monitorowanie stanu faz oraz alarmy.

Czy miernik można rozbudować?

Tak. Produkt może zostać rozbudowany o Shelly Pro 3EM Switch Add-on do sterowania stycznikiem.
