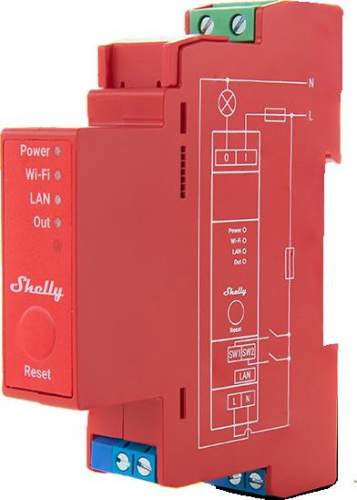

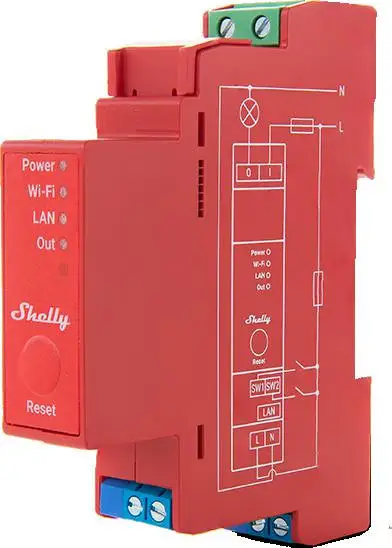

Shelly Pro 1PM

Najważniejsze korzyści

• Sterowanie jednym obwodem: przekaźnik obsługuje obciążenie do 16 A / 240 V AC.
• Pomiar parametrów elektrycznych: urządzenie monitoruje prąd, napięcie i energię, a także temperaturę wewnętrzną.
• Elastyczna komunikacja: dostępne są Wi-Fi 2,4 GHz, Ethernet przez złącze RJ45 oraz Bluetooth 4.2.
• Prosty montaż w rozdzielnicy: kompaktowa obudowa jest przystosowana do instalacji na szynie DIN.
• Automatyzacja pracy: można korzystać z maksymalnie 20 harmonogramów, webhooków, MQTT oraz skryptów.
• Kontrola i ochrona urządzenia: rozwiązanie oferuje monitoring temperatury oraz zabezpieczenia przed przegrzaniem, przepięciem, przeciążeniem i przekroczeniem mocy.

Specyficzne funkcje produktu

Pomiar zużycia energii

Wbudowane funkcje pomiarowe pozwalają kontrolować prąd, napięcie i energię obwodu sterowanego przez przekaźnik. Ułatwia to bieżącą obserwację pracy podłączonego odbiornika.

Połączenie LAN, Wi-Fi i Bluetooth

Moduł może komunikować się przez Wi-Fi 802.11 b/g/n, przewodową sieć LAN z użyciem portu RJ45 oraz Bluetooth 4.2. Według specyfikacji zasięg Wi-Fi wynosi do 30 m w budynku i do 50 m na zewnątrz, zależnie od warunków instalacji.

Harmonogramy, webhooki i MQTT

Obsługa 20 harmonogramów umożliwia planowanie działania przekaźnika. Webhooki mogą korzystać z 20 zestawów po 5 adresów URL, natomiast MQTT i scripting pozwalają na integrację z rozwiązaniami wykorzystującymi te technologie.

Wejścia przyciskowe

Dwa wejścia SW1/SW2 obsługują przyciski lub przełączniki. Dzięki nim sterowanie może odbywać się zarówno z poziomu aplikacji lub panelu webowego, jak i za pomocą podłączonych elementów sterujących.

Monitoring temperatury i zabezpieczenia

Urządzenie monitoruje temperaturę wewnętrzną i obejmuje ochronę przed przegrzaniem, przepięciem, przeciążeniem oraz przekroczeniem mocy.

Zastosowanie

• sterowanie pojedynczym obwodem w instalacji automatyki budynkowej,
• zdalne włączanie i wyłączanie odbiorników elektrycznych,
• monitorowanie zużycia energii przez podłączony obwód,
• realizacja automatyzacji czasowych z wykorzystaniem harmonogramów,
• integracja przekaźnika z systemami wykorzystującymi MQTT, webhooki lub skrypty,
• montaż w rozdzielnicach elektrycznych wyposażonych w szynę DIN.

Specyfikacja techniczna

• Producent: SHELLY
• Model: Pro 1PM
• Typ produktu: jednokanałowy przekaźnik z pomiarem energii
• Liczba obwodów przekaźnika: 1
• Montaż: szyna DIN
• Przewód neutralny: tak
• Zasilanie: 110–240 V AC, 50/60 Hz
• Maksymalne obciążenie: 16 A / 240 V AC
• Pobór własny: poniżej 3 W
• Obsługiwane obciążenia: rezystancyjne, pojemnościowe oraz indukcyjne z RC Snubberem
• Wymiary: 94 × 19 × 69 mm
• Masa katalogowa: 70 g
• Materiał obudowy: plastik
• Kolor obudowy: czerwony
• Temperatura pracy: od -20°C do +50°C
• Wilgotność pracy: 10–90% RH
• Maksymalna wysokość montażu: 2000 m

Komunikacja i interfejsy

• Wi-Fi: 802.11 b/g/n, pasmo 2,4 GHz
• Zasięg Wi-Fi: do 30 m w budynku, do 50 m na zewnątrz
• LAN: złącze RJ45
• Bluetooth: wersja 4.2
• Protokół RF: 2400–2495 MHz, poniżej 20 dBm
• Wejścia: 2 × przycisk/przełącznik SW1/SW2

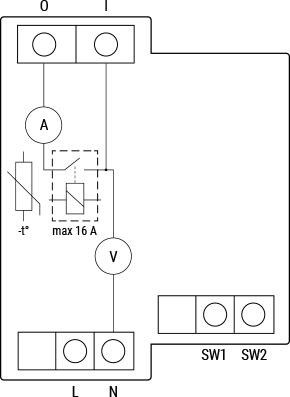

• Zaciski zasilania: N, L
• Złącza przekaźnika: I/O
• Sygnalizacja: diody LED
• Interfejs dodatków: Shelly proprietary serial

Funkcje i oprogramowanie

• Harmonogramy: do 20
• Webhooks: 20 × 5 adresów URL
• Protokoły i funkcje: MQTT, scripting
• Obsługa: panel webowy oraz Shelly Smart Control
• Integracje wymienione w specyfikacji: Google Home, Alexa i SmartThings
• Mikrokontroler: ESP32-D0WDQ6
• Pamięć flash: 8 MB

Zaciski śrubowe

• Maksymalny moment dokręcania: 0,4 Nm
• Przekrój przewodów zielony: 0,5–2,5 mm²
• Przekrój przewodów niebieski: 0,5–1,5 mm²
• Długość odizolowania przewodu zielonego: 6–7 mm
• Długość odizolowania przewodu niebieskiego: 5–6 mm

Zabezpieczenia

• ochrona przed przegrzaniem,
• ochrona przed przepięciem,
• ochrona przed przeciążeniem,
• ochrona przed przekroczeniem mocy.

Rozpoznane dane techniczne z nazwy produktu

• Typ produktu: przekaźnik jednokanałowy z pomiarem energii
• Rodzina produktu: Shelly Pro
• Kategoria kabla: nie dotyczy produktu; urządzenie jest modułem automatyki budynkowej
• Typ ekranowania: nie podano
• Materiał powłoki: plastikowa obudowa
• Materiał przewodnika: nie podano
• Długość: nie dotyczy; wymiary urządzenia wynoszą 94 × 19 × 69 mm
• Typ złącza: LAN RJ45, zaciski śrubowe oraz Shelly proprietary serial
• Wysokość rack: nie dotyczy; montaż na szynie DIN
• Szerokość: 19 mm
• Głębokość: 69 mm
• Kolor: czerwony
• Seria: Pro
• Dodatkowe parametry: 1 obwód przekaźnika, przewód neutralny wymagany, Wi-Fi, LAN, Bluetooth 4.2, pomiar prądu, napięcia i energii

Interpretacja danych technicznych

Oznaczenie „Pro 1PM” wskazuje na urządzenie z serii Shelly Pro, wyposażone w jeden obwód przekaźnika oraz funkcję pomiaru energii. Moduł wymaga przewodu neutralnego i jest przeznaczony do montażu na szynie DIN. Szerokość 19 mm pozwala uwzględnić jego kompaktową obudowę przy planowaniu miejsca w rozdzielnicy.

Parametr 16 A / 240 V AC określa maksymalne obciążenie przekaźnika zgodnie z przekazaną specyfikacją. W przypadku obciążeń indukcyjnych źródło wskazuje zastosowanie RC Snubbera.

Informacje identyfikacyjne

• Producent: SHELLY
• SKU: 65878
• EAN: 3800235268018
• Kategoria: Automatyka budynkowa – Przekaźniki
