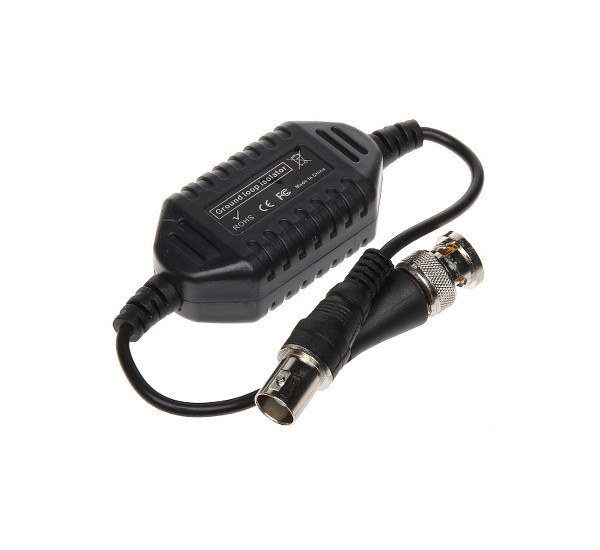

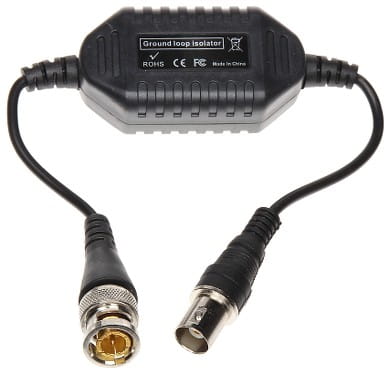

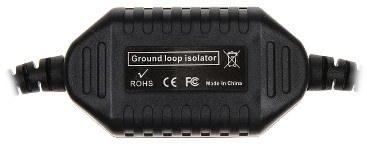

Separator galwaniczny wideo D-SEP2 DELTA
Model: D-SEP2
Separator galwaniczny wideo DELTA D-SEP2 przeznaczony jest do dodatkowego zabezpieczenia instalacji telewizji przemysłowej CCTV. Urządzenie oddziela galwanicznie wejście od wyjścia, ograniczając wpływ różnicy potencjałów pomiędzy połączonymi urządzeniami oraz prądów płynących masą sygnałową.
Model obsługuje analogowy sygnał wideo CVBS w standardach PAL i NTSC. Dzięki pasywnej konstrukcji oraz złączom BNC może zostać włączony bezpośrednio w tor sygnałowy pomiędzy kamerą lub innym urządzeniem a odbiornikiem.
Najważniejsze korzyści
- Separacja galwaniczna toru wideo – oddzielenie wejścia i wyjścia na poziomie do 600 V szczytowego.
- Ochrona przed różnicą potencjałów – dodatkowe zabezpieczenie urządzeń połączonych w instalacji CCTV.

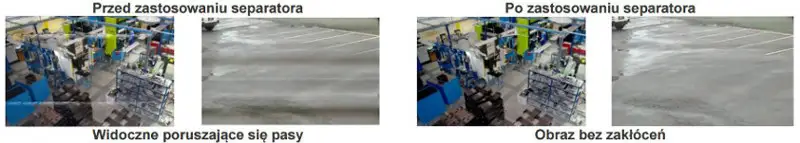

- Ograniczenie prądów masy sygnałowej – separator pomaga odizolować niepożądane prądy płynące masą sygnałową.
- Niska tłumienność – tłumienie przelotowe wynosi 0,5 dB, a maksymalne tłumienie 3 dB.
- Obsługa standardów PAL i NTSC – przeznaczenie do analogowych sygnałów CVBS.
- Kompaktowa, pasywna konstrukcja – niewielkie wymiary 56 x 28 x 21 mm oraz pojedyncze wejście i wyjście BNC.
Specyficzne funkcje produktu
Separacja galwaniczna: wejście i wyjście separatora są od siebie odizolowane galwanicznie. Parametr separacji wynosi 600 V szczytowego.
Tor CVBS: urządzenie współpracuje z analogowym sygnałem wideo CVBS w standardzie PAL lub NTSC.
Przelot sygnału: zastosowanie separatora w torze wideo wiąże się z tłumieniem przelotowym na poziomie 0,5 dB.
Konstrukcja pasywna: D-SEP2 jest urządzeniem pasywnym. W specyfikacji nie podano wymaganego zasilania.
Zastosowanie
Separator może być stosowany w instalacjach telewizji przemysłowej CCTV, w których występuje ryzyko różnicy potencjałów pomiędzy urządzeniami lub przepływu prądów masą sygnałową.

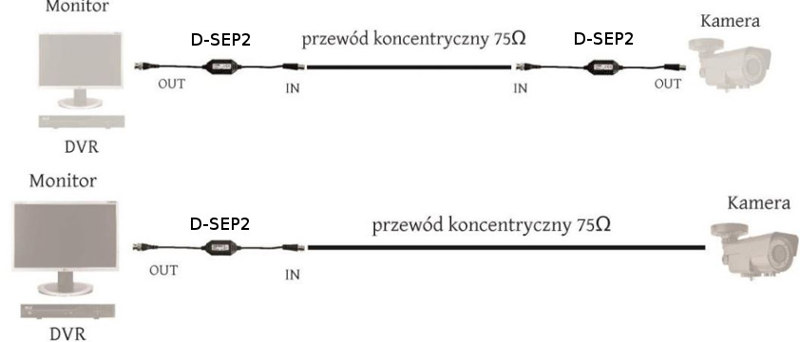

- pomiędzy analogową kamerą CCTV a urządzeniem odbiorczym,
- w torze sygnału CVBS pomiędzy urządzeniami instalacji monitoringu,
- do dodatkowego zabezpieczenia urządzeń połączonych przewodem wideo,
- w instalacjach wykorzystujących standard PAL lub NTSC,
- jako element separujący wejście i wyjście toru analogowego wideo.
Model D-SEP2 zastępuje produkt P-SEP1.
Informacje o producencie
Producentem separatora galwanicznego wideo D-SEP2 jest DELTA.
Specyfikacja techniczna
- Producent: DELTA
- Model: D-SEP2
- Typ urządzenia: separator galwaniczny wideo
- Rodzaj urządzenia: pasywne
- Standard sygnału: CVBS – PAL / NTSC
- Liczba wejść: 1
- Typ wejścia: wtyk BNC
- Liczba wyjść: 1
- Typ wyjścia: wtyk BNC
- Impedancja wejściowa: 75 Ω
- Impedancja wyjściowa: 75 Ω
- Separacja galwaniczna między wejściem a wyjściem: 600 V szczytowego
- Tłumienie: maks. 3 dB
- Tłumienie przelotowe: 0,5 dB
- Szerokość pasma: 10 MHz
- Zasilanie: nie określono w specyfikacji
- Temperatura pracy: od -20°C do +55°C
- Wymiary: 56 x 28 x 21 mm
- Waga: 0,072 kg według specyfikacji technicznej
Dane identyfikacyjne
- SKU: 11858
- EAN: 5902887070624
- Kategoria: Telewizja przemysłowa – separatory wideo
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: separator galwaniczny wideo
- Rodzina produktu: separatory wideo do instalacji CCTV
- Kategoria kabla: nie dotyczy – produkt jest separatorem wideo
- Typ ekranowania: nie podano
- Materiał powłoki: nie podano
- Materiał przewodnika: nie podano
- Długość: nie dotyczy
- Typ złącza: BNC
- Wysokość Rack: nie dotyczy
- Szerokość: 28 mm
- Głębokość: 21 mm
- Kolor: nie podano
- Seria: nie podano
- Dodatkowe parametry: CVBS, PAL/NTSC, separacja galwaniczna 600 V szczytowego, pasywna konstrukcja, tłumienie przelotowe 0,5 dB
Interpretacja danych technicznych
D-SEP2 jest jednokanałowym, pasywnym separatorem analogowego sygnału wideo. Wyposażono go w jedno wejście i jedno wyjście BNC o impedancji 75 Ω, dzięki czemu może pracować w standardowym torze CVBS. Separacja galwaniczna wejścia i wyjścia ogranicza bezpośrednie oddziaływanie różnic potencjałów oraz prądów masy sygnałowej pomiędzy połączonymi urządzeniami.
FAQ – najczęściej zadawane pytania
Do czego służy separator galwaniczny D-SEP2?
Służy do dodatkowego zabezpieczenia toru wideo w instalacjach CCTV przed różnicą potencjałów pomiędzy urządzeniami oraz prądami płynącymi masą sygnałową.
Jakiego typu sygnał obsługuje urządzenie?
Separator obsługuje analogowy sygnał wideo CVBS w standardach PAL i NTSC.
Ile wejść i wyjść ma D-SEP2?
Urządzenie ma jedno wejście i jedno wyjście, oba zakończone złączem BNC.
Czy separator wymaga zasilania?
D-SEP2 jest urządzeniem pasywnym. W przekazanej specyfikacji nie określono wymaganego zasilania.
Jaki poziom separacji galwanicznej oferuje produkt?
Separacja galwaniczna pomiędzy wejściem a wyjściem wynosi 600 V szczytowego.
W jakich warunkach temperaturowych może pracować separator?
Zakres temperatury pracy wynosi od -20°C do +55°C.
