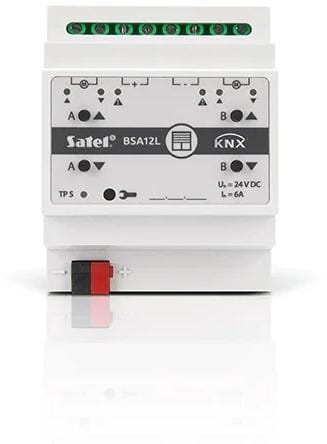

SATEL KNX 2-kanałowy aktor żaluzjowy 24 V DC KNX-BSA12L
Model: KNX-BSA12L
KNX-BSA12L to 2-kanałowy aktor żaluzjowy przeznaczony do pracy w instalacjach automatyki budynkowej KNX. Urządzenie obsługuje obciążenia o napięciu znamionowym 24 V DC i jest przystosowane do montażu na szynie DIN. Komunikacja z systemem odbywa się za pośrednictwem magistrali KNX.
Najważniejsze korzyści
- Dwa kanały sterujące – umożliwiają obsługę dwóch kanałów urządzenia wykonawczego w ramach jednej instalacji.
- Praca z napięciem 24 V DC – aktor jest przeznaczony do obciążeń o napięciu znamionowym 24 V DC.
- Integracja z magistralą KNX – urządzenie współpracuje z instalacją KNX, oferując do 256 adresów grupowych i 256 asocjacji.
- Szybka reakcja na telegram – maksymalny czas reakcji wynosi poniżej 20 ms.
- Montaż na szynie DIN – obudowa zajmuje 4 pola montażowe i ma wymiary 70 × 92 × 60 mm.
- Rozbudowana komunikacja – dostępnych jest maksymalnie 45 obiektów komunikacyjnych.
Funkcje i sposób działania
Aktor żaluzjowy jest urządzeniem wykonawczym systemu automatyki budynkowej. Odbiera telegramy przesyłane przez magistralę KNX i realizuje sterowanie podłączonymi obwodami 24 V DC w zakresie określonym przez konfigurację instalacji.
Dwa kanały oznaczają możliwość obsługi dwóch wyjść w jednym module. Pozwala to ograniczyć liczbę urządzeń potrzebnych w rozdzielnicy w porównaniu z zastosowaniem pojedynczych aktorów.
Adresy grupowe i asocjacje służą do powiązania kanałów z innymi elementami instalacji KNX podczas konfiguracji systemu. Urządzenie obsługuje maksymalnie 256 adresów grupowych oraz 256 asocjacji.
Obiekty komunikacyjne udostępniają punkty wymiany informacji pomiędzy aktorem a pozostałymi elementami systemu KNX. Maksymalna liczba obiektów komunikacyjnych wynosi 45.
Zastosowanie
- sterowanie urządzeniami żaluzjowymi w instalacjach KNX,
- obsługa dwóch kanałów obciążenia 24 V DC w systemie automatyki budynkowej,
- montaż w rozdzielnicach wyposażonych w szynę DIN,
- rozbudowa instalacji KNX o urządzenie wykonawcze dla obwodów 24 V DC,
- integracja sterowania żaluzjami z pozostałymi elementami magistrali KNX.
Informacje o produkcie
Producent: SATEL
Model: KNX-BSA12L
SKU: 32742
EAN: 5905033332683
Kategoria: Automatyka budynkowa > Urządzenie wykonawcze > Sterownik roletowy
Parametry techniczne wynikające z nazwy produktu
| Typ produktu | 2-kanałowy aktor żaluzjowy / sterownik roletowy |
| Rodzina produktu | KNX |
| Napięcie znamionowe | 24 V DC |
| Liczba kanałów | 2 |
| Typ komunikacji | Magistrala KNX |
| Pozostałe parametry z nazwy | Brak dodatkowych danych określonych w nazwie produktu |
Szczegółowa specyfikacja
| Napięcie znamionowe Un | 24 V DC |
| Napięcie zasilania magistrali KNX | 20–30 V DC |
| Obciążalność prądowa trwała zestyku In | 6 A |
| Maksymalny przekrój przewodu | 2,5 mm² |
| Maksymalna liczba asocjacji | 256 |
| Maksymalna liczba adresów grupowych | 256 |
| Maksymalna liczba obiektów komunikacyjnych | 45 |
| Maksymalny czas reakcji na telegram | < 20 ms |
| Pobór prądu z magistrali KNX | < 20 mA |
| Wymiary obudowy | 70 × 92 × 60 mm |
| Liczba pól na szynie DIN | 4 |
| Stopień ochrony | IP20 |
| Zakres temperatury pracy | 0°C do +45°C |
| Zakres temperatury składowania i transportu | -25°C do +70°C |
| Maksymalny moment dokręcający | 0,5 N·m |
| Masa według specyfikacji urządzenia | 182 g |
| Masa podana w danych feedu | 0,2500 kg |
| Certyfikat zgodności | nr 324/15898/19 |
Interpretacja danych technicznych
KNX-BSA12L należy do grupy urządzeń wykonawczych automatyki budynkowej. Dwa kanały oraz napięcie znamionowe 24 V DC wskazują na zastosowanie modułu w instalacjach, w których sterowane obwody pracują przy tym napięciu. Zasilanie komunikacyjne urządzenia odbywa się z magistrali KNX w zakresie 20–30 V DC.
Obudowa o szerokości odpowiadającej 4 polom szyny DIN ułatwia zaplanowanie miejsca w rozdzielnicy. Stopień ochrony IP20 oznacza, że urządzenie jest przeznaczone do instalacji w miejscu zapewniającym odpowiednie warunki środowiskowe i ochronę przed dostępem do części niebezpiecznych.
FAQ – najczęściej zadawane pytania
Czym jest SATEL KNX-BSA12L?
To 2-kanałowy aktor żaluzjowy przeznaczony do instalacji automatyki budynkowej KNX. Urządzenie pracuje z obciążeniami o napięciu znamionowym 24 V DC.
Ile kanałów obsługuje urządzenie?
Model KNX-BSA12L obsługuje dwa kanały.
Jakie napięcie jest wymagane dla sterowanych obwodów?
Napięcie znamionowe urządzenia wynosi 24 V DC.
Jak urządzenie komunikuje się z systemem?
Komunikacja odbywa się za pośrednictwem magistrali KNX, której napięcie zasilania mieści się w zakresie 20–30 V DC.
Gdzie montuje się KNX-BSA12L?
Aktor jest przeznaczony do montażu na szynie DIN. Obudowa zajmuje 4 pola, a jej wymiary wynoszą 70 × 92 × 60 mm.
Jaki jest stopień ochrony urządzenia?
Stopień ochrony obudowy to IP20.
