W istniejącym systemie domofonowym ACO CDN obraz z kamery może być przydatnym rozszerzeniem, ale dobór modułu nie powinien zaczynać się od samego wyglądu panelu. Liczą się konkretna seria urządzeń, rodzaj zastosowanego panelu zewnętrznego, elementy instalacji oraz sposób, w jaki sygnał wideo ma dotrzeć do odbiorników. Nie każdy moduł pasuje do każdego systemu ACO, a podobna nazwa urządzeń nie przesądza o ich zgodności.
W tym poradniku znajdziesz praktyczną listę informacji do zebrania przed zakupem. Dzięki temu łatwiej ocenisz, czy rozbudowa ACO CDN o obraz wideo jest możliwa w obecnej konfiguracji, jakie elementy trzeba sprawdzić i kiedy lepiej skonsultować instalację z wykonawcą lub sprzedawcą.
Najpierw ustal, jaki system ACO masz na miejscu
Pod wspólnym określeniem „ACO CDN” mogą kryć się różne konfiguracje i generacje urządzeń. Dlatego przed doborem kamery sprawdź oznaczenia modelowe elementów, które już pracują w instalacji. Szczególnie ważne są panel zewnętrzny, centrala lub elektronika systemowa oraz odbiorniki w lokalach.
Informacji szukaj na etykietach urządzeń, w dokumentacji powykonawczej, instrukcji albo na fakturze z wcześniejszego zakupu. Jeśli oznaczenia są niewidoczne, zrób czytelne zdjęcia urządzeń i ich zacisków. Warto też zapisać liczbę lokali oraz nazwy modeli monitorów lub unifonów.
- Sprawdź pełne oznaczenie panelu zewnętrznego i centrali.
- Ustal, czy instalacja zawiera już elementy toru wideo.
- Zapisz modele odbiorników w lokalach i liczbę obsługiwanych punktów.
- Poszukaj informacji o dotychczasowych przeróbkach lub rozbudowie systemu.
Przykładowym urządzeniem z oferty ACO jest centrala domofonowa ACO CDNP7ACC st (G3). Sama obecność urządzenia z rodziny CDNP nie oznacza jednak automatycznie, że każdy moduł wideo będzie odpowiedni. Przy doborze trzeba odnieść się do dokładnego modelu i konfiguracji całego systemu, a nie tylko do ogólnej nazwy producenta.
Dobierz moduł kamery do konkretnej serii

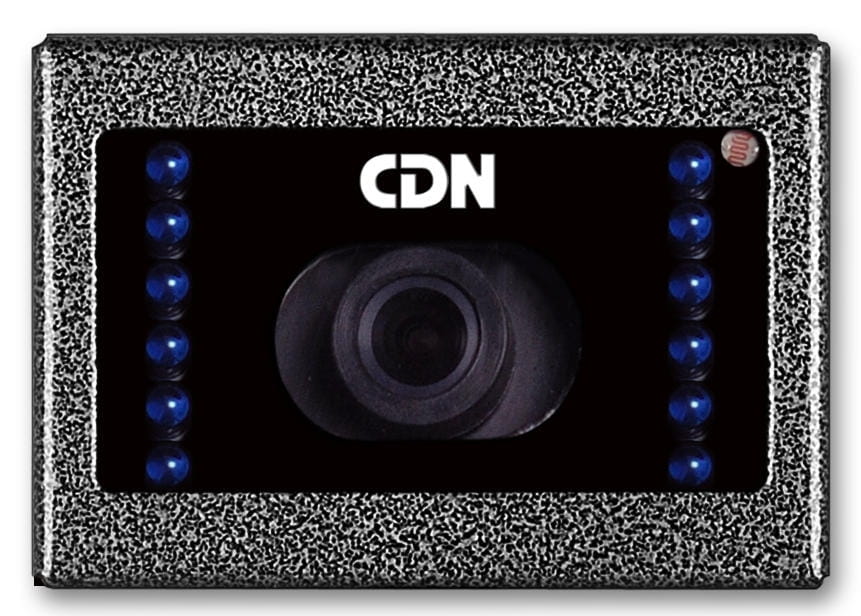

Moduł kamery powinien być przewidziany do współpracy z daną rodziną urządzeń i konkretnym panelem. W ofercie VirtualEye znajduje się ACO CDNVK ST – moduł kamery kolorowej do systemu CDNP. To punkt wyjścia do sprawdzenia rozwiązania dla instalacji z odpowiednią konfiguracją CDNP, a nie uniwersalna kamera do dowolnego systemu domofonowego.
Przed zakupem porównaj oznaczenia modułu z oznaczeniami panelu i pozostałych urządzeń. Sprawdź również, czy konstrukcja panelu pozwala na zastosowanie takiego elementu oraz czy dostępne jest miejsce na jego montaż. Jeśli panel był składany z kilku modułów albo został wcześniej zmodyfikowany, nie zakładaj zgodności wyłącznie na podstawie zdjęcia frontu.
Nie myl modułu kamery z kompletnym wideodomofonem
Moduł kamery jest częścią rozwiązania, a nie zawsze samodzielnym zestawem zapewniającym podgląd obrazu w lokalu. Do działania potrzebna jest zgodna ścieżka przesyłu wideo oraz odbiornik, który potrafi obraz wyświetlić. Jeśli w mieszkaniach znajdują się wyłącznie unifony bez ekranu, trzeba sprawdzić, czy można je zastąpić monitorami zgodnymi z daną instalacją i jak wpłynie to na jej konfigurację.

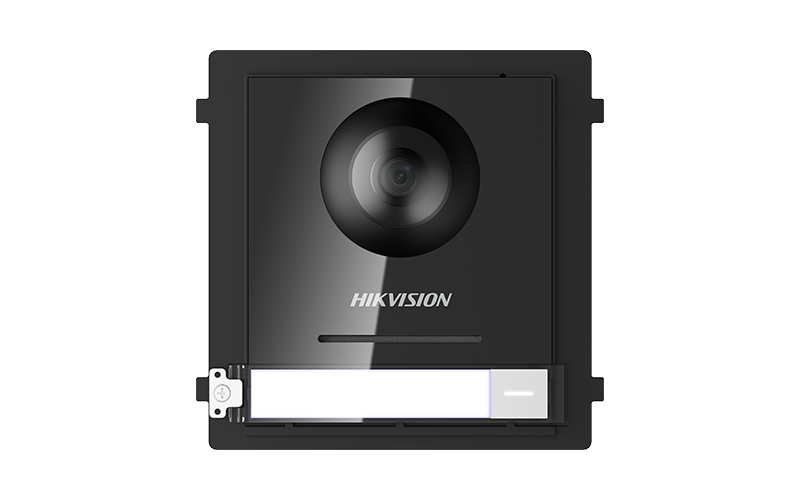

Warto też rozdzielić dwie koncepcje: rozbudowę istniejącego systemu ACO oraz budowę odrębnego wideodomofonu IP. To nie są automatycznie rozwiązania zamienne ani wzajemnie kompatybilne. Przykładowy moduł kamery wideodomofonu Hikvision DS-KD8003-IME1(B)(O-STD)/EU należy rozpatrywać w kontekście systemu Hikvision, a nie jako bezpośredni zamiennik modułu ACO. Jeśli rozważasz zmianę technologii, sprawdź ofertę wideodomofonów IP jako odrębną kategorię rozwiązań.
Sprawdź, jak obraz ma być rozprowadzony w instalacji
Po ustaleniu serii i modułu kamery trzeba przyjrzeć się instalacji. Informacja, że domofon działa, nie potwierdza jeszcze, że istniejące przewody i sposób ich połączenia są odpowiednie dla toru wideo. Ważne są przebieg przewodów, rozgałęzienia, liczba odbiorników oraz obecność dodatkowych urządzeń pośredniczących.
Przed zamówieniem przygotuj schemat instalacji, jeśli jest dostępny. Gdy go nie ma, opisz wykonawcy lub sprzedawcy, jak biegną przewody od panelu do lokali i gdzie występują rozdzielnie. Zwróć uwagę, czy w budynku są osobne piony, wiele klatek, długie odcinki albo wcześniej dodane rozgałęzienia. Takie informacje pomagają ocenić, czy instalacja wymaga dodatkowego elementu dystrybucyjnego lub zmian w połączeniach.

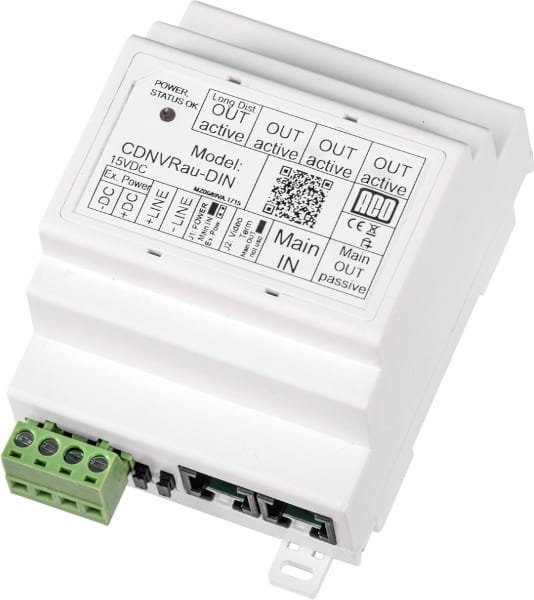

W wybranych konfiguracjach może być potrzebny rozdział lub wzmocnienie toru wideo. Przykładem urządzenia z tej grupy jest ACO CDNVRau-DIN – aktywny rozdzielacz VIDEO na szynę DIN. Nie należy jednak zakładać, że taki element jest wymagany w każdej instalacji albo że można go wpiąć bez sprawdzenia schematu. Jego zastosowanie i sposób podłączenia trzeba potwierdzić dla konkretnego układu oraz zgodnie z dokumentacją urządzeń.
Lista kontrolna przed wyborem elementów
Przed wysłaniem zapytania o dobór lub dodaniem produktów do koszyka zbierz możliwie kompletny zestaw danych. Ułatwi to ocenę, czy wystarczy moduł kamery, czy trzeba uwzględnić także inne elementy.
- Oznaczenia urządzeń: model panelu, centrali, odbiorników i wszystkich modułów w stacji zewnętrznej.
- Konfiguracja budynku: liczba wejść, klatek, lokali i odbiorników, które mają wyświetlać obraz.
- Stan panelu: dostępne miejsce, obecny układ modułów oraz informacja, czy panel był przerabiany.
- Topologia przewodów: przebieg instalacji, rozdzielnie, rozgałęzienia i miejsca połączeń.
- Oczekiwany efekt: czy obraz ma być dostępny w każdym lokalu, tylko w wybranych punktach, czy przy konkretnym wejściu.
- Dokumentacja i zdjęcia: schemat, etykiety urządzeń, panel z zewnątrz oraz wnętrze rozdzielni, jeśli można je bezpiecznie sfotografować.
Nie wykonuj pomiarów ani zmian połączeń bez wiedzy potrzebnej do bezpiecznej pracy z instalacją. Jeśli nie wiesz, jak jest zbudowana, pozostaw jej ocenę instalatorowi. Zdjęcia i oznaczenia modeli często wystarczą, by rozpocząć weryfikację, ale ostateczny dobór może wymagać sprawdzenia schematu lub oględzin.
Panel zewnętrzny i estetyka modernizacji
Rozbudowa może wiązać się nie tylko z dodaniem kamery, lecz także z wymianą lub przebudową panelu zewnętrznego. W takiej sytuacji zweryfikuj, czy nowy układ będzie pasował do istniejącego systemu, miejsca montażu i oczekiwanej liczby przycisków lub modułów. Przed zakupem warto obejrzeć dostępne panele zewnętrzne oraz porównać ich przeznaczenie i możliwości konfiguracji z posiadanym urządzeniem.
Nie traktuj jednak samej zgodności mechanicznej jako potwierdzenia zgodności elektrycznej i systemowej. Panel może wyglądać podobnie, a mimo to wymagać innej centrali lub innych elementów. W razie wątpliwości przygotuj listę aktualnych modeli i poproś o potwierdzenie zestawienia przed zakupem.
Typowe błędy przy rozbudowie ACO CDN o obraz wideo
- Dobór po nazwie „ACO CDN” bez sprawdzenia modelu. Nazwa rodziny nie zawsze wystarcza do potwierdzenia współpracy.
- Zakup samego modułu kamery. Trzeba uwzględnić odbiorniki i całą drogę przesyłu obrazu.
- Założenie, że istniejące przewody na pewno się nadają. Ich przydatność zależy od konkretnej instalacji i sposobu połączeń.
- Łączenie elementów z różnych systemów bez potwierdzenia kompatybilności. Moduł przeznaczony do jednego ekosystemu nie musi współpracować z innym.
- Pominięcie rozgałęzień i dodatkowych wejść. Złożona topologia może wpływać na dobór elementów i sposób instalacji.
Jak przygotować się do bezpiecznego zakupu?
Najpraktyczniejsza kolejność to: spisanie modeli, rozpoznanie odbiorników, zebranie informacji o przewodach, a dopiero potem wybór modułu i akcesoriów. Jeśli dokumentacja jest niepełna, nie zgaduj. Prześlij sprzedawcy zdjęcia oznaczeń oraz krótki opis budynku i oczekiwanego efektu. Przy rozbudowanej instalacji poproś instalatora o ocenę schematu przed rozpoczęciem prac.
W VirtualEye możesz przejrzeć moduły do systemów domofonowych, w tym rozwiązania ACO, oraz porównać je z kategorią paneli zewnętrznych. Kluczowe jest dobranie kompletu do konkretnej konfiguracji, a nie wybór pojedynczego produktu na podstawie ogólnego opisu.
Podsumowanie
Rozbudowa ACO CDN o obraz wideo zaczyna się od identyfikacji istniejących urządzeń i sprawdzenia, czy moduł kamery pasuje do danej serii. Następnie trzeba potwierdzić, jakie odbiorniki mają wyświetlać obraz oraz czy topologia instalacji wymaga dodatkowych elementów dystrybucyjnych. Zbierz oznaczenia modeli, zdjęcia i informacje o przewodach, a przed zakupem zweryfikuj zgodność całego zestawu. Przejrzyj ofertę modułów i paneli VirtualEye, a w razie niepewności skonsultuj konfigurację z instalatorem lub obsługą sklepu.
