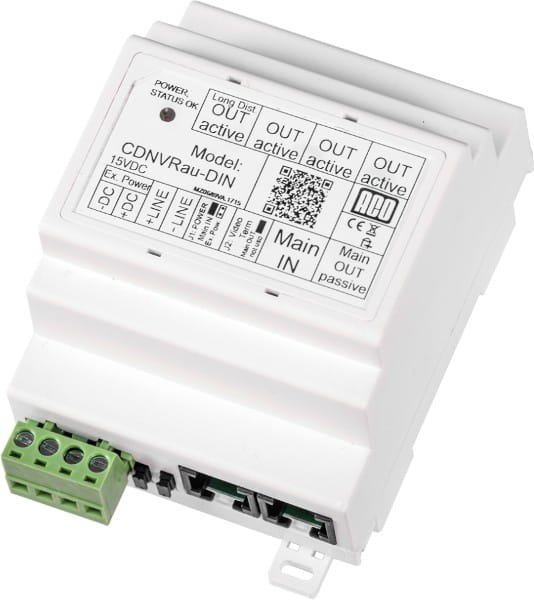

ACO Rozdzielacz aktywny VIDEO na szynę DIN – CDNVRau-DIN
ACO CDNVRau-DIN to aktywny rozdzielacz magistrali wideo przeznaczony do instalacji systemów cyfrowych ACO. Urządzenie rozdziela sygnał na cztery niezależne wyjścia aktywne oraz jedno wyjście pasywne. Dzięki wbudowanym wzmacniaczom wideo pozwala podłączyć odbiorniki lub przekazać magistralę do kolejnego elementu instalacji.
Moduł może być montowany na szynie DIN albo natynkowo. Sprawdza się w punkcie zbiorczym instalacji, na piętrze oraz w miejscu rozdzielenia magistrali. Zajmuje szerokość 4 modułów DIN.
Najważniejsze korzyści
- Rozdzielenie magistrali na cztery niezależne wyjścia – ułatwia prowadzenie instalacji do kilku odbiorników.
- Możliwość podłączenia do 5 odbiorników – cztery wyjścia aktywne oraz jedno wyjście pasywne pozwalają elastycznie rozbudować układ.
- Wzmocnienie sygnału wideo – aktywne wyjścia kompensują straty sygnału, a jedno z nich zapewnia dodatkowe wzmocnienie przy długich magistralach.
- Obsługa odległości do 70 m – przy odpowiedniej konfiguracji systemu odbiornik może znajdować się w odległości maksymalnie 70 m.
- Elastyczne zasilanie – urządzenie może korzystać z zasilania magistrali głównej lub zewnętrznego zasilacza 15 V.
- Uniwersalny montaż – konstrukcja umożliwia instalację na szynie DIN lub bezpośrednio natynkowo.
Funkcje i możliwości
- Cztery aktywne wyjścia wideo – każde wyposażone we wzmacniacz sygnału wideo.
- Jedno wyjście pasywne – przeznaczone do podłączenia kolejnego rozdzielacza lub odbiornika.
- Dodatkowo wzmocnione wyjście aktywne – pomaga ograniczyć straty sygnału wideo na długich magistralach.
- Praca jako rozdzielacz przelotowy lub końcowy – wbudowany terminator wideo jest załączany zworką.
- Obsługa linii audio – dodatkowe złącze śrubowe umożliwia podłączenie linii audio.
- Sygnalizacja stanu pracy – dioda informuje o zasilaniu i statusie działania rozdzielacza.
- Ochrona przed wybranymi zwarciami okablowania – urządzenie jest odporne na zwarcie linii wideo z linią zasilania lub audio.
Zastosowanie
Rozdzielacz jest przeznaczony do instalacji, w których konieczne jest rozprowadzenie głównej magistrali wideo do kilku odbiorników lub dalszych elementów systemu. Może być stosowany:
- w punkcie zbiorczym instalacji,
- na poszczególnych piętrach budynku,
- w miejscu rozdzielenia magistrali,
- do bezpośredniego podłączenia odbiorników,
- do przekazania magistrali do kolejnego rozdzielacza,
- do zakończenia magistrali głównej.
Model jest kompatybilny z wybranymi cyfrowymi urządzeniami z grup CDN, Inspiro i Familio. Kompatybilność należy ocenić w odniesieniu do konkretnej konfiguracji systemu ACO.
Opis techniczny
CDNVRau-DIN przyjmuje sygnał z panelu lub innego źródła pracującego w standardzie ACO, a następnie rozdziela magistralę na niezależne wyjścia. Cztery wyjścia aktywne wyposażono we wzmacniacze wideo, natomiast piąte wyjście działa pasywnie i może służyć do dalszego przekazania magistrali.
Urządzenie może być zasilane z magistrali głównej albo z zewnętrznego zasilacza 15 V. Wbudowana zworka pozwala odłączyć zasilanie z magistrali, gdy zastosowano zasilanie zewnętrzne. W zależności od konfiguracji systemu aktywne wyjścia umożliwiają podłączenie odbiorników w odległości do 70 m. Zastosowanie dodatkowych zasilaczy może pozwolić na zwiększenie odległości.
Specyfikacja produktu
| Producent | ACO |
|---|---|
| Model | CDNVRau-DIN |
| SKU | 19291 |
| Typ produktu | Aktywny rozdzielacz VIDEO |
| Rodzina produktu | Moduły systemu ACO |
| Liczba wyjść aktywnych | 4 |
| Liczba wyjść pasywnych | 1 |
| Liczba odbiorników | Do 5 |
| Dodatkowo wzmocnione wyjście | 1 wyjście aktywne |
| Maksymalna odległość do odbiornika | Do 70 m, przy odpowiedniej konfiguracji systemu |
| Wyjście pasywne | Do podłączenia kolejnego rozdzielacza lub odbiornika |
| Wejście główne | Z panelu lub innego źródła standardu ACO |
| Złącza magistrali | RJ45 |
| Złącza zasilania i audio | Śrubowe ARK |
| Zasilanie | Z magistrali głównej lub zewnętrznego zasilacza 15 V |
| Terminator wideo | Wbudowany, załączany zworką |
| Montaż | Na szynie DIN lub natynkowo |
| Szerokość modułowa | 4 moduły DIN |
| Sygnalizacja | Dioda zasilania i statusu pracy |
| Kompatybilność systemowa | Wybrane cyfrowe urządzenia z grup CDN, Inspiro i Familio |
Informacje o producencie
Producentem rozdzielacza CDNVRau-DIN jest ACO. Produkt jest przeznaczony do stosowania w cyfrowych instalacjach systemu ACO zgodnie z jego funkcją i określoną konfiguracją połączeń.
FAQ – najczęściej zadawane pytania
Ile odbiorników można podłączyć do rozdzielacza?
Urządzenie umożliwia podłączenie do 5 odbiorników: przez cztery wyjścia aktywne oraz jedno wyjście pasywne.
Czy wszystkie wyjścia rozdzielacza są wzmacniane?
Rozdzielacz ma cztery wyjścia aktywne wyposażone we wzmacniacze wideo oraz jedno wyjście pasywne, które nie wzmacnia sygnału.
Do czego służy dodatkowo wzmocnione wyjście?
Wyjście z dodatkowym wzmocnieniem pomaga ograniczyć straty sygnału wideo występujące przy prowadzeniu długich magistrali.
Jak można zasilać urządzenie?
CDNVRau-DIN może być zasilany z magistrali głównej albo z zewnętrznego zasilacza 15 V. Przy zasilaniu zewnętrznym można wykorzystać zworkę odcinającą zasilanie z magistrali.
Czy rozdzielacz może pracować jako element końcowy instalacji?
Tak. Urządzenie może działać jako rozdzielacz przelotowy lub końcowy. Wbudowany terminator wideo załącza się za pomocą zworki.
Gdzie można zamontować moduł?
Moduł można zamontować na szynie DIN albo natynkowo. Zajmuje szerokość 4 modułów DIN.
