Wideodomofon może nie tylko przekazywać obraz i dźwięk, ale także sterować wejściem do budynku. Aby system działał poprawnie, trzeba jednak dobrać odpowiednie elementy wykonawcze: elektrozaczep albo zworę elektromagnetyczną, przycisk wyjścia, a w niektórych instalacjach również moduł przekaźnikowy. Każdy z tych elementów pełni inną funkcję i nie zawsze można stosować je zamiennie.
Najczęstszy błąd polega na traktowaniu przycisku wyjścia jako alternatywy dla elektrozaczepu lub zwory. W rzeczywistości przycisk jest tylko elementem sterującym. To elektrozaczep albo zwora odpowiada za fizyczne odblokowanie drzwi. Wybór właściwej konfiguracji zależy między innymi od konstrukcji drzwi, rodzaju zamka, sposobu zasilania i możliwości konkretnego wideodomofonu.

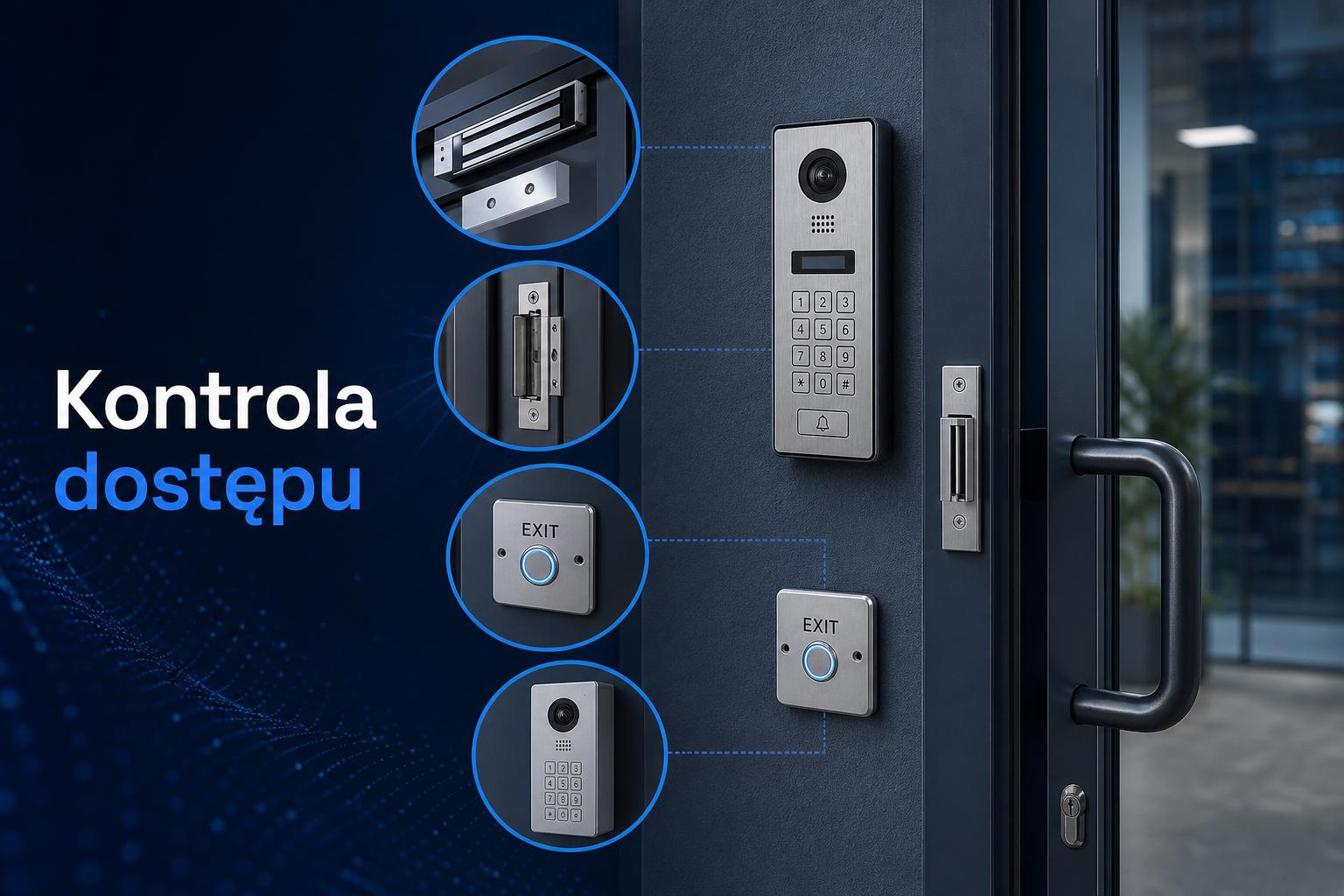

Jak działa kontrola dostępu z wideodomofonem?
Typowy system kontroli dostępu przy drzwiach wejściowych składa się z kilku elementów:
- panelu zewnętrznego lub stacji bramowej wideodomofonu,
- odbiornika wewnętrznego, aplikacji albo innego urządzenia służącego do odebrania połączenia,
- elementu blokującego drzwi, czyli elektrozaczepu lub zwory,
- przycisku wyjścia, jeśli drzwi mają być otwierane od środka bez użycia klucza,
- zasilacza i ewentualnego modułu przekaźnikowego.
Po odebraniu połączenia użytkownik może uruchomić przekaźnik w panelu lub monitorze. Przekaźnik podaje albo odłącza napięcie od elementu blokującego drzwi, zgodnie z jego sposobem działania. Od strony wejścia drzwi są otwierane zdalnie. Od strony wyjścia najczęściej stosuje się przycisk wyjścia do elektrozaczepu albo przycisk współpracujący z układem sterującym zworą.
Elektrozaczep – najczęstszy wybór do drzwi wejściowych
Elektrozaczep jest montowany w ościeżnicy i współpracuje z zapadką zamka mechanicznego znajdującego się w skrzydle drzwi. Po podaniu odpowiedniego sygnału elektrozaczep zwalnia zapadkę, dzięki czemu drzwi można otworzyć. Gdy sygnał ustaje, drzwi ponownie pozostają zablokowane przez zamek.
To rozwiązanie jest popularne w domach, mieszkaniach, małych biurach i budynkach wielorodzinnych. Elektrozaczep sprawdza się szczególnie wtedy, gdy użytkownik chce zachować klasyczną klamkę i zamek, a jednocześnie dodać zdalne otwieranie z wideodomofonu.
Przy wyborze elektrozaczepu trzeba sprawdzić przede wszystkim:
- zgodność z typem i wymiarami zamka oraz ościeżnicy,
- rodzaj drzwi – drewnianych, stalowych, aluminiowych lub wykonanych z profili,
- sposób pracy elementu,
- wymagania dotyczące zasilania i sterowania,
- czy drzwi są wyposażone w dodatkowe rygle, samozamykacz lub okucia wpływające na ich pracę.
Nie każdy elektrozaczep będzie pasował do każdej ościeżnicy. Przed zakupem należy porównać jego konstrukcję z istniejącym zamkiem i sprawdzić, czy po zamontowaniu zapadka będzie prawidłowo trafiać w zaczep. W przypadku drzwi przeciwpożarowych, ewakuacyjnych lub wyposażonych w nietypowe zamki dobór powinien być skonsultowany z instalatorem.
Osoby kompletujące system mogą przejść do kategorii elektrozaczepów, gdzie znajdują się elementy przeznaczone do różnych typów instalacji kontroli dostępu.
Zwora elektromagnetyczna – kiedy warto ją zastosować?
Zwora elektromagnetyczna blokuje drzwi za pomocą siły elektromagnetycznej. Jej podstawowe elementy montuje się na ościeżnicy i skrzydle drzwi. Po podaniu zasilania zwora utrzymuje drzwi w pozycji zamkniętej, a po odcięciu zasilania umożliwia ich otwarcie.
W odróżnieniu od elektrozaczepu zwora nie współpracuje bezpośrednio z zapadką zamka. Z tego powodu może być dobrym rozwiązaniem przy drzwiach, w których montaż elektrozaczepu jest utrudniony albo niemożliwy. Często stosuje się ją w biurach, obiektach usługowych, przejściach wewnętrznych i drzwiach o większej powierzchni.
Zwora może być korzystna również wtedy, gdy wymagane jest kontrolowanie drzwi bez ingerencji w istniejący zamek. Trzeba jednak zapewnić odpowiednie warunki montażowe oraz prawidłowe prowadzenie przewodów. Znaczenie ma także sposób otwierania drzwi od wewnątrz. W wielu zastosowaniach potrzebny jest przycisk wyjścia, a czasami dodatkowy moduł sterujący.
Warto pamiętać, że zwora wymaga stałego zasilania podczas utrzymywania drzwi w stanie zablokowanym. Dlatego przy obiektach, w których ważne jest działanie kontroli dostępu podczas zaniku zasilania, należy przeanalizować sposób pracy całego systemu, zastosowanie zasilania awaryjnego oraz wymagania bezpieczeństwa. W obiektach publicznych i na drogach ewakuacyjnych trzeba uwzględnić obowiązujące przepisy oraz projekt ochrony przeciwpożarowej.
Rozwiązania tego typu są dostępne w kategorii zwór elektromagnetycznych. Można również porównać je z elektrozaczepami w sekcji zwory i elektrozaczepy.
Przycisk wyjścia do elektrozaczepu – do czego służy?
Przycisk wyjścia do elektrozaczepu umożliwia zwolnienie drzwi od strony chronionej, bez używania klucza, karty lub aplikacji. Po naciśnięciu przycisku układ sterujący przekazuje sygnał do elektrozaczepu albo do przekaźnika, który uruchamia otwieranie.
W najprostszej instalacji przycisk jest elementem zwiernym. Po jego naciśnięciu styki zostają zwarte, a sterownik lub elektrozaczep otrzymuje sygnał potrzebny do odblokowania drzwi. W zależności od zastosowanego urządzenia może być wymagany określony typ styku, dlatego przed montażem trzeba sprawdzić schemat połączeń wideodomofonu, zasilacza i zamka.
Przycisk wyjścia jest szczególnie przydatny:
- przy drzwiach wejściowych do domu lub mieszkania,
- w biurach i lokalach usługowych,
- przy przejściach między strefami budynku,
- wszędzie tam, gdzie użytkownik powinien mieć możliwość szybkiego wyjścia bez klucza.

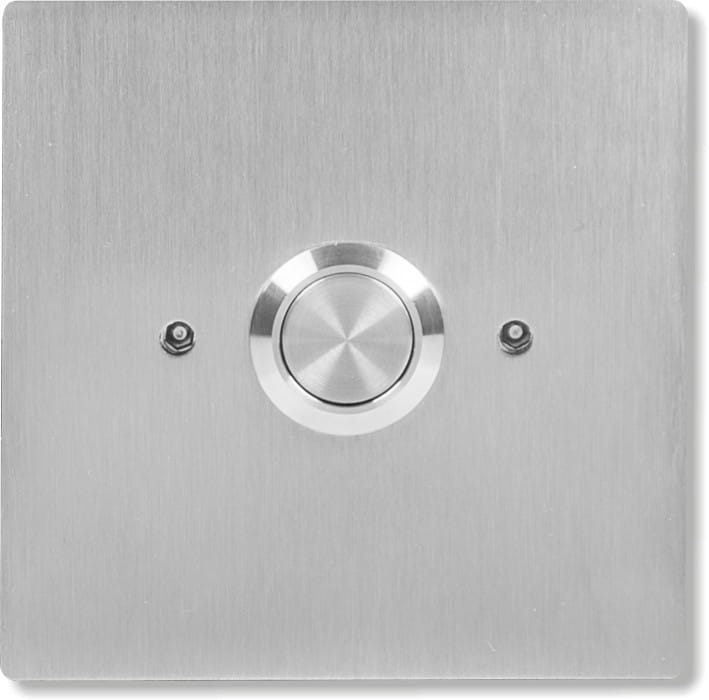

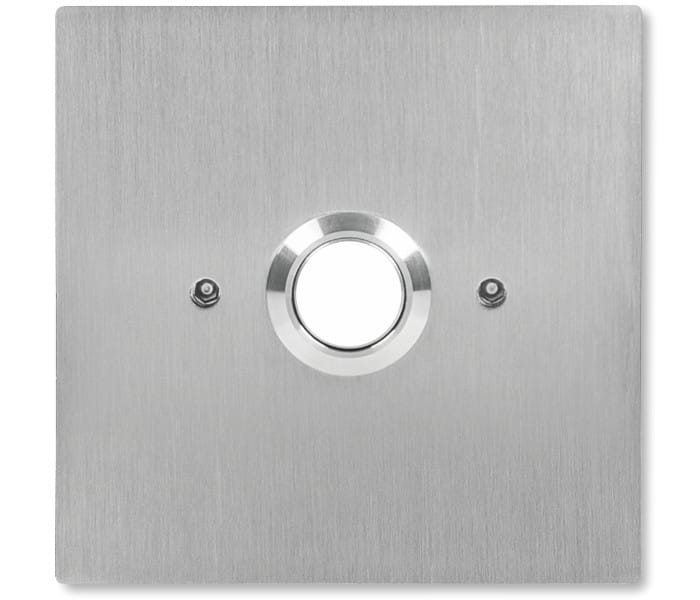

Przykładem zewnętrznego elementu sterującego jest zewnętrzny przycisk zwierny Aco INS-OB. Do instalacji wymagających estetycznego montażu w ścianie można rozważyć podtynkowy przycisk wyjścia Aco INS-OB-60. Dobór konkretnego modelu powinien uwzględniać miejsce montażu, sposób prowadzenia przewodów oraz kompatybilność z pozostałymi elementami systemu.
Czy przycisk wyjścia można podłączyć bezpośrednio do elektrozaczepu?
Czasami jest to możliwe, ale nie zawsze jest najlepszym rozwiązaniem. Zależy to od sposobu zasilania, rodzaju elektrozaczepu, obciążalności styków przycisku oraz schematu zastosowanego systemu. W wielu instalacjach przycisk wyjścia działa przez wejście sterujące wideodomofonu lub dodatkowy przekaźnik.
Bezpośrednie łączenie elementów bez sprawdzenia dokumentacji może prowadzić do nieprawidłowej pracy, przeciążenia styków albo braku możliwości sterowania z panelu zewnętrznego. Jeżeli nie ma pewności, czy przycisk wyjścia do elektrozaczepu można połączyć bezpośrednio, bezpieczniej jest zastosować schemat wskazany przez producenta urządzenia lub skorzystać z pomocy instalatora.
Moduł przekaźnikowy – kiedy jest potrzebny?
Moduł przekaźnikowy pośredniczy między wideodomofonem a urządzeniem wykonawczym. Pozwala odseparować obwód sterujący od obwodu zasilającego zamek, zworę albo inne urządzenie. Jest przydatny wtedy, gdy wyjście w panelu lub monitorze nie powinno bezpośrednio zasilać danego elementu albo gdy wymagany jest inny sposób przełączania.
Moduł może być potrzebny między innymi w następujących sytuacjach:
- gdy wideodomofon nie ma odpowiedniego wyjścia do sterowania zworą,
- gdy obciążenie elementu wykonawczego wymaga zastosowania osobnego zasilania,
- gdy trzeba rozdzielić obwód niskonapięciowy od innego obwodu sterującego,
- gdy instalacja ma obsługiwać dodatkowe urządzenie lub automatykę,
- gdy wymagany jest inny typ styku niż dostępny bezpośrednio w wideodomofonie.
Przykładem rozwiązania przeznaczonego do współpracy ze zworą jest uniwersalny moduł przekaźnika Aco CDN-PK. Zastosowanie modułu nie powinno być jednak automatyczne. Najpierw należy przeanalizować schemat instalacji i sprawdzić, jakie wyjścia oraz sposób sterowania oferuje konkretny model wideodomofonu.
Moduł do sterowania automatyką – dodatkowe możliwości
Niektóre systemy wideodomofonowe mogą współpracować nie tylko z zamkiem, ale także z automatyką budynkową. Wtedy potrzebny może być dodatkowy moduł, który pozwoli przekazać sygnał do innego urządzenia lub scenariusza automatyki.
Przykładem jest moduł Aco I/O Mini do sterowania automatyką domową. Tego typu akcesorium może być przydatne, gdy system ma sterować dodatkowym elementem, na przykład automatyką wejściową, oświetleniem albo innym urządzeniem współpracującym z instalacją. Zakres zastosowania trzeba zawsze ocenić na podstawie dokumentacji konkretnego systemu.
Elektrozaczep czy zwora – najważniejsze różnice
Oba rozwiązania służą do kontrolowania dostępu, ale ich konstrukcja i sposób montażu są inne.
| Cecha | Elektrozaczep | Zwora elektromagnetyczna |
|---|---|---|
| Sposób blokowania | Współpraca z zapadką zamka w drzwiach | Utrzymywanie skrzydła przy ościeżnicy za pomocą elektromagnesu |
| Ingerencja w drzwi | Zwykle wymaga dopasowania do zamka i ościeżnicy | Nie wymaga wymiany istniejącego zamka, ale wymaga odpowiedniego miejsca montażu |
| Typowe zastosowanie | Drzwi wejściowe, furtki, mieszkania, domy | Biura, przejścia wewnętrzne, obiekty usługowe |
| Otwieranie od środka | Najczęściej przycisk wyjścia lub klamka | Najczęściej przycisk wyjścia albo układ kontroli dostępu |
Jeżeli drzwi mają standardowy zamek i można prawidłowo zamontować element w ościeżnicy, elektrozaczep będzie zwykle prostszym wyborem. Zwora może być lepsza wtedy, gdy nie chcemy ingerować w zamek albo konstrukcja drzwi ułatwia montaż elementu nawierzchniowego.
Na co zwrócić uwagę przed zakupem?
Przed skompletowaniem instalacji warto odpowiedzieć na kilka praktycznych pytań:
- Jakie są drzwi? Należy określić ich materiał, kierunek otwierania, rodzaj ościeżnicy i typ zamka.
- Czy drzwi mają samozamykacz? Jego działanie może wpływać na dobór elementu blokującego oraz regulację całego mechanizmu.
- Jak drzwi będą otwierane od środka? W wielu przypadkach potrzebny jest przycisk wyjścia do elektrozaczepu, przycisk do zwory albo inne rozwiązanie zgodne z wymaganiami obiektu.
- Jakie możliwości ma wideodomofon? Trzeba sprawdzić dostępne wyjścia, sposób sterowania i wymagania dotyczące zasilania.
- Czy potrzebne jest osobne zasilanie? Nie każdy panel wideodomofonu może zasilać bezpośrednio elektrozaczep lub zworę.
- Czy wymagana jest separacja obwodów? W takiej sytuacji może być konieczny moduł przekaźnikowy.
- Jak system zachowa się przy zaniku zasilania? Należy rozważyć bezpieczeństwo użytkowników, możliwość ewakuacji i zastosowanie zasilania awaryjnego.
Najczęstsze błędy przy kompletowaniu systemu
Jednym z częstych problemów jest zakup samego przycisku wyjścia bez sprawdzenia, z jakim urządzeniem ma on współpracować. Przycisk nie zastępuje elektrozaczepu ani zwory. Musi być częścią poprawnie zaprojektowanego obwodu sterowania.
Inny błąd to wybór elementu wyłącznie na podstawie ceny lub wyglądu, bez sprawdzenia możliwości montażu. Nawet dobry produkt nie będzie działał prawidłowo, jeśli nie pasuje do zamka, ościeżnicy albo sposobu otwierania drzwi.
Problemy mogą wynikać także z pominięcia modułu przekaźnikowego. Jeżeli wideodomofon nie jest przeznaczony do bezpośredniego sterowania określonym zamkiem lub zworą, dodatkowy moduł może być niezbędny do prawidłowej i bezpiecznej pracy instalacji.
Jaki zestaw wybrać w praktyce?
Do typowych drzwi wejściowych w domu lub mieszkaniu często stosuje się wideodomofon, elektrozaczep oraz przycisk wyjścia. To konfiguracja prosta, wygodna i łatwa do rozbudowy, pod warunkiem prawidłowego dopasowania zamka oraz sposobu zasilania.
W biurze lub lokalu usługowym można zastosować elektrozaczep albo zworę, zależnie od konstrukcji drzwi i wymagań dotyczących kontroli dostępu. Przy zworze trzeba zwrócić szczególną uwagę na sposób wyjścia z pomieszczenia, awaryjne odblokowanie i działanie systemu podczas zaniku zasilania.
Jeśli wideodomofon ma współpracować z dodatkową automatyką albo elementem wymagającym separacji obwodów, warto uwzględnić moduł przekaźnikowy lub moduł wejść i wyjść. Dzięki temu instalacja może być bardziej elastyczna i łatwiejsza do rozbudowy.
Podsumowanie
Elektrozaczep i zwora to elementy, które fizycznie blokują drzwi. Przycisk wyjścia służy do ich odblokowania od strony chronionej, a moduł przekaźnikowy pomaga dopasować sposób sterowania i zasilania do możliwości wideodomofonu. Nie są to rozwiązania równoważne, dlatego przed zakupem trzeba uwzględnić konstrukcję drzwi, typ zamka, sposób otwierania od środka oraz wymagania bezpieczeństwa.
Jeżeli kompletujesz instalację kontroli dostępu, sprawdź ofertę zwór i elektrozaczepów w VirtualEye, a następnie dobierz odpowiedni przycisk wyjścia i ewentualny moduł przekaźnikowy. W razie wątpliwości warto przygotować zdjęcia drzwi, zamka i ościeżnicy oraz skonsultować konfigurację z instalatorem, aby wszystkie elementy współpracowały poprawnie już od pierwszego uruchomienia.
