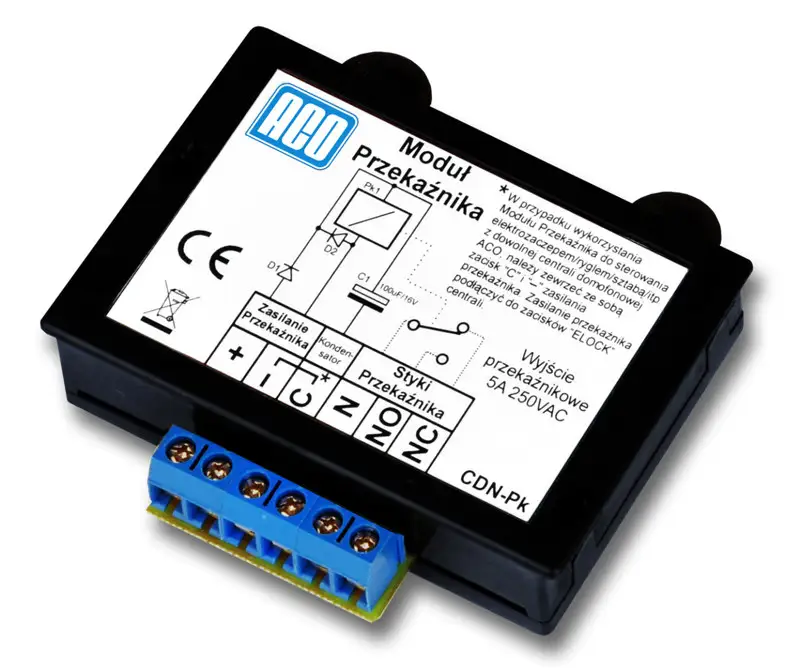

Aco cdn-pk Uniwersalny moduł przekaźnika, podłączenie zwory.

Najważniejsze korzyści

• Uniwersalne wyjście przekaźnikowe – moduł pozwala zmienić wyjście do podłączenia elektrozaczepu na wyjście przekaźnikowe.
• Obsługa styków NO i NC – jedna para styków umożliwia dobór sposobu przełączania do zastosowanego urządzenia.
• Możliwość podłączenia różnych zamknięć – moduł współpracuje ze zworą elektromagnetyczną oraz elektrozaczepami tradycyjnymi i rewersyjnymi.
• Obciążenie styków do 5 A – przekaźnik obsługuje obciążenie prądowe styków do 5 A, zgodnie ze specyfikacją.
• Ochrona przed przepięciami – zastosowana dioda zabezpiecza przed przepięciami powstającymi przy pracy cewki przekaźnika.
• Podwyższona szczelność przekaźnika – zastosowano przekaźnik Relpol RM-40 o podwyższonej szczelności.

Zastosowanie

ACO CDN-PK jest modułem przekaźnikowym przeznaczonym do systemów domofonowych i wideodomofonowych. Jego zadaniem jest zapewnienie przekaźnikowego wyjścia sterującego dla elementów kontroli dostępu.

• podłączenie zwory elektromagnetycznej,
• podłączenie elektrozaczepu tradycyjnego,
• podłączenie elektrozaczepu rewersyjnego,
• zamiana wyjścia elektrozaczepowego na wyjście przekaźnikowe,
• rozszerzenie funkcji kompatybilnych urządzeń ACO o obsługę wyjścia przekaźnikowego.

Opis specyficznych funkcji

Styki NO i NC

Moduł posiada jedną parę styków przekaźnikowych pracujących w trybie NO i NC. Pozwala to wykorzystać odpowiedni styk zależnie od sposobu działania podłączonego elementu.

Dioda zabezpieczająca

Wbudowana dioda ogranicza przepięcia generowane przez cewkę przekaźnika, zapewniając ochronę w obwodzie sterowania.

Złącza śrubowe ARK

Wejścia i wyjścia modułu wykonano w formie złączy śrubowych ARK. Specyfikacja obejmuje również podłączenie zasilania oraz podłączenie kondensatora.

Specyfikacja techniczna

• Producent: ACO
• Model: CDN-PK
• Typ produktu: uniwersalny moduł przekaźnika
• Rodzina produktu: moduły do systemów domofonowych i wideodomofonowych
• Przeznaczenie: podłączenie zwory elektromagnetycznej oraz elektrozaczepów
• Wymiary modułu: 70,5 × 71 × 19,5 mm
• Zasilanie: 10–15 V DC
• Typowe zasilanie: 12 V DC
• Pobór prądu: typowo 16 mA
• Pobór mocy w trybie czuwania: 0,2 W
• Wyjścia: złącza śrubowe ARK, wyjście przekaźnikowe NO/NC
• Obciążenie styków przekaźnika: maks. 5 A
• Napięcie znamionowe styków: maks. 250 V AC
• Wejścia: złącza śrubowe ARK
• Przekaźnik: Relpol RM-40, podwyższona szczelność
• Zabezpieczenie: dioda chroniąca przed przepięciami z cewki przekaźnika
• Podłączenie kondensatora: tak
• SKU: 9255
• EAN: 5905997381246

Rozpoznane dane techniczne z nazwy produktu

• Typ produktu: uniwersalny moduł przekaźnika
• Rodzina produktu: moduły systemów domofonowych i wideodomofonowych
• Kategoria kabla: nie dotyczy
• Typ ekranowania: nie podano
• Materiał powłoki: nie podano
• Materiał przewodnika: nie podano
• Długość: nie dotyczy
• Typ złącza: złącza śrubowe ARK
• Wysokość rack: nie dotyczy
• Szerokość: 71 mm
• Głębokość: 19,5 mm
• Kolor: nie podano
• Seria: CDN
• Dodatkowe parametry: wyjście przekaźnikowe NO/NC, obciążenie styków do 5 A, przeznaczenie do podłączenia zwory

Interpretacja danych technicznych

Nazwa CDN-PK wskazuje na moduł przekaźnikowy przeznaczony do zastosowania z urządzeniami systemów ACO. Produkt nie jest przewodem ani modułem rackowym, dlatego parametry takie jak ekranowanie, materiał przewodnika czy wysokość rack nie mają zastosowania. Najważniejsze cechy funkcjonalne to przekaźnikowe styki NO/NC, złącza śrubowe ARK oraz możliwość podłączenia elementów wymagających sterowania przez zworę lub elektrozaczep.

Producent

Producentem modułu CDN-PK jest ACO. Produkt jest przeznaczony do współpracy z kompatybilnymi urządzeniami ACO.

FAQ

Do czego służy moduł ACO CDN-PK?

Moduł służy do zamiany wyjścia do podłączenia elektrozaczepu na wyjście przekaźnikowe.

Czy można podłączyć do niego zworę elektromagnetyczną?

Tak. ACO CDN-PK umożliwia podłączenie zwory elektromagnetycznej, a także elektrozaczepu tradycyjnego i rewersyjnego.

Jakie styki ma moduł?

Moduł posiada jedną parę styków przekaźnikowych NO i NC.

Jakie jest maksymalne obciążenie styków?

Maksymalne obciążenie styków przekaźnika wynosi 5 A, a podane w specyfikacji maksymalne napięcie styków to 250 V AC.

Jakie zasilanie jest wymagane?

Moduł wymaga zasilania w zakresie 10–15 V DC. Typowe zasilanie wynosi 12 V DC, przy poborze około 16 mA.

Czy moduł ma zabezpieczenie przed przepięciami?

Tak. Zastosowano diodę zabezpieczającą przed przepięciami z cewki przekaźnika.
