Przewód koncentryczny TRISET-113 75 Om PE+żel Fca klasa a 1,13/4,8/6,8 100 dB - rolka 100m

Przejdź do sekcji Opinie

Dostępność:

Dostępny

Czas wysyłki: 24 godziny

Dostawa

od 12,00 zł - Paczkomaty 24/7 (Polska)

Paczkomaty InPost 24/7

284,12 zł

Ceny podane bez kosztów dostawy.

Ilość

szt

Zapytaj o produkt

Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

Przewód koncentryczny TRISET-113 75 Ω PE + żel Fca klasa A 1,13/4,8/6,8 100 dB – rolka 100 m

Model: PRZEWÓD KONCENTRYCZNY TRISET 113 ŻELOWANY

PRZEWÓD KONCENTRYCZNY TRISET-113 75 Om PE+żel Fca klasa A 1,13/4,8/6,8 100 dB - rolka 100m

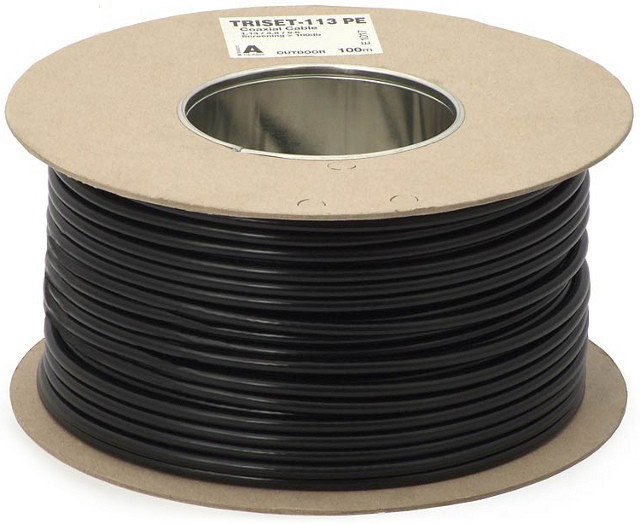

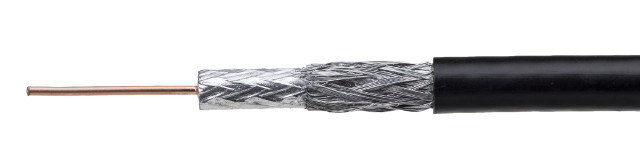

TRISET-113 to zewnętrzny przewód koncentryczny o impedancji 75 Ω, przeznaczony do wykonywania instalacji wymagających kabla z powłoką PE. Produkt jest dostarczany w rolce o długości 100 m. Konstrukcja obejmuje miedziany rdzeń o średnicy 1,13 mm, fizycznie spieniany dielektryk, ekran aluminiowy oraz aluminiowy oplot.

Przewód ma czarną powłokę zewnętrzną PE o średnicy 6,8 mm i grubości 0,8 mm. Parametr ekranowania określony w nazwie produktu wynosi 100 dB, a przewód został oznaczony jako Fca, klasa A.

NAJWAŻNIEJSZE KORZYŚCI

Impedancja 75 Ω – odpowiednia dla instalacji wykorzystujących przewody koncentryczne o tej impedancji.
Miedziany rdzeń 1,13 mm – przewodnik wykonany z miedzi zapewnia określone parametry elektryczne kabla.
Ekranowanie 100 dB – wysoki poziom ekranowania podany dla tego modelu ogranicza wpływ zakłóceń elektromagnetycznych na przesyłany sygnał.
Powłoka PE – czarny płaszcz zewnętrzny z polietylenu jest elementem konstrukcji przewodu przeznaczonego do zastosowań zewnętrznych.
Konstrukcja żelowana – model TRISET 113 ŻELOWANY należy do przewodów z żelem, zgodnie z oznaczeniem produktu.
Rolka 100 m – długość pozwala przygotować odcinki przewodu dopasowane do realizowanej instalacji bez konieczności łączenia krótkich fragmentów.

SPECYFICZNE FUNKCJE I KONSTRUKCJA

Dielektryk fizycznie spieniany ma średnicę 4,8 mm i grubość 1,83 mm. Jego zadaniem w konstrukcji kabla jest oddzielenie miedzianego rdzenia od układu ekranowania.

Układ ekranowania składa się z folii aluminiowej oraz aluminiowego oplotu. Folia ma strukturę Aluminium/PET/Aluminium, natomiast oplot tworzy 24 × 7 drutów o średnicy 0,12 mm, nawiniętych pod kątem 23°.

Powłoka zewnętrzna PE ma czarny kolor, grubość 0,8 mm i średnicę nominalną 6,8 mm. Zewnętrzny płaszcz zabezpiecza warstwy wewnętrzne przewodu podczas prowadzenia kabla w instalacji.

ZASTOSOWANIE

wykonywanie zewnętrznych instalacji koncentrycznych 75 Ω,
budowa i rozbudowa torów kablowych wykorzystujących przewód koncentryczny,
prowadzenie sygnału w instalacjach wymagających ekranowania określonego na poziomie 100 dB,
przygotowywanie odcinków kablowych z rolki 100 m,
zastosowania, w których wymagana jest czarna powłoka PE i konstrukcja przewodu żelowanego.

PARAMETRY TECHNICZNE WYNIKAJĄCE Z NAZWY PRODUKTU

Typ produktu: przewód koncentryczny
Rodzina produktu: TRISET-113
Kategoria kabla: okablowanie koncentryczne zewnętrzne
Typ ekranowania: folia aluminiowa oraz aluminiowy oplot
Materiał powłoki: PE
Materiał przewodnika: miedź
Długość: 100 m
Typ złącza: nie dotyczy – dostarczany przewód bez określonego złącza
Wysokość Rack: nie dotyczy
Szerokość: 18 mm – szerokość folii ekranowej
Głębokość: nie dotyczy
Kolor: czarny
Seria: TRISET-113
Dodatkowe parametry: 75 Ω, PE + żel, Fca, klasa A, średnica żyły 1,13 mm, średnica dielektryka 4,8 mm, średnica przewodu 6,8 mm, ekranowanie 100 dB

SZCZEGÓŁOWA SPECYFIKACJA

Producent: DIPOL
SKU: 9370K
EAN: 5907634500683
Model: PRZEWÓD KONCENTRYCZNY TRISET 113 ŻELOWANY
Typ przewodu: koncentryczny
Długość rolki: 100 m
Impedancja: 75 Ω ±3
Oznaczenie: Fca, klasa A
Parametr ekranowania podany w nazwie: 100 dB

Rdzeń i dielektryk

Materiał rdzenia: miedź
Średnica rdzenia: 1,13 mm ±0,03
Typ dielektryka: fizycznie spieniany
Grubość dielektryka: 1,83 mm ±0,05
Średnica dielektryka: 4,8 mm ±0,1
Owalność: ±2%

Ekranowanie i oplot

Folia ekranowa: Aluminium/PET/Aluminium 9+23+9 µm
Szerokość folii: 18 mm ±0,3
Zakładka folii: >3 mm ±0,5
Grubość folii: 46 µm ±3
Materiał oplotu: aluminium
Średnica drutu oplotu: 0,12 mm ±0,01
Liczba drutów: 24 × 7
Kąt nawinięcia: 23°

Powłoka zewnętrzna

Materiał: PE
Kolor: czarny
Grubość: 0,8 mm ±0,1
Średnica: 6,8 mm +0,20/-0,05

Parametry elektryczne

Rezystancja kabla przy 20°C: 16,85 Ω/km ±0,5
Pojemność: 52 pF/m ±1,5
Rezystancja izolacji: 2000 MΩ/km ±3%
Impedancja: 75 Ω ±3
Współczynnik skrócenia fali: 84% ±1

INTERPRETACJA DANYCH TECHNICZNYCH

Oznaczenie 1,13/4,8/6,8 odnosi się kolejno do średnicy rdzenia, średnicy dielektryka oraz średnicy zewnętrznej przewodu. Wartość 75 Ω określa impedancję kabla, natomiast określenie 100 dB wskazuje parametr ekranowania podany dla tego modelu. Warstwy aluminiowej folii i oplotu tworzą ekran przewodu, a czarna powłoka PE stanowi jego zewnętrzny płaszcz.

INFORMACJE O PRODUCENCIE

Producent: DIPOL

FAQ – NAJCZĘŚCIEJ ZADAWANE PYTANIA

Jaka jest impedancja przewodu TRISET-113?

Przewód ma impedancję 75 Ω ±3.

Jaka jest długość przewodu?

Produkt jest dostarczany w rolce o długości 100 m.

Z czego wykonana jest powłoka zewnętrzna?

Powłoka zewnętrzna jest wykonana z PE, ma czarny kolor, grubość 0,8 mm i średnicę 6,8 mm.

Jak zbudowane jest ekranowanie?

Ekranowanie tworzą folia aluminiowa w układzie Aluminium/PET/Aluminium oraz aluminiowy oplot złożony z 24 × 7 drutów o średnicy 0,12 mm.

Jaka jest średnica żyły wewnętrznej?

Średnica miedzianego rdzenia wynosi 1,13 mm ±0,03.

Czy przewód jest przeznaczony do zastosowań zewnętrznych?

Produkt znajduje się w kategorii okablowania koncentrycznego zewnętrznego i ma powłokę PE. Szczegółowy sposób prowadzenia kabla należy dobrać do warunków konkretnej instalacji.
