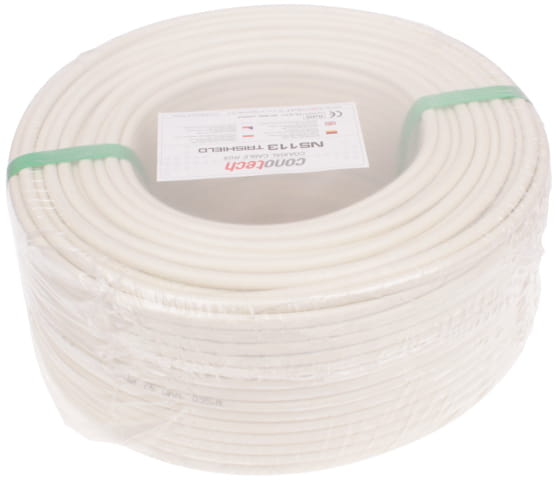

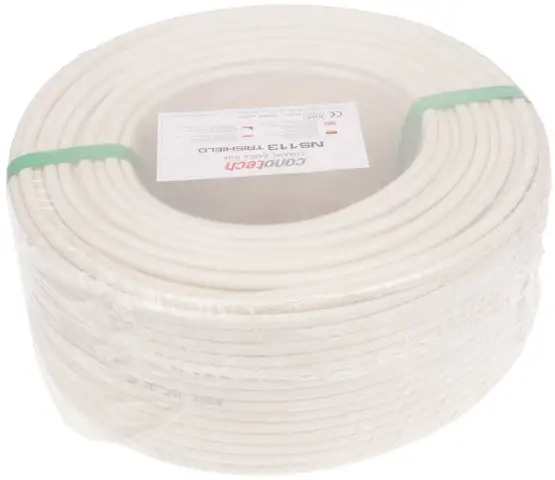

Przewód koncentryczny NS113TRI HQ 1 m CONOTECH
Jednometrowy przewód koncentryczny CONOTECH NS113TRI HQ, model NS-585, przeznaczony do wewnętrznych instalacji radiowych, telewizyjnych, satelitarnych i kablowych. Konstrukcja obejmuje miedzianą żyłę wewnętrzną, ekran z folii oraz aluminiowy oplot, co pozwala wykorzystać przewód w połączeniach instalacyjnych i końcowych.
Dzięki impedancji charakterystycznej 75 ± 3 Ω produkt jest przeznaczony do torów sygnałowych stosowanych w instalacjach RTV/SAT oraz telewizji kablowej. Biała powłoka PVC ułatwia dopasowanie przewodu do typowych instalacji wewnętrznych.
Najważniejsze korzyści
- Długość 1 m – praktyczny odcinek do krótkich połączeń instalacyjnych i przyłączeń urządzeń.
- Impedancja 75 ± 3 Ω – parametr odpowiedni dla przewodowych torów sygnałowych RTV/SAT.
- Wielowarstwowa konstrukcja ekranu – folia ochronna oraz oplot z 144 aluminiowych żył o średnicy 0,12 mm.
- Miedziana żyła wewnętrzna o średnicy 1,13 mm – element przewodzący przeznaczony do przesyłania sygnału.
- Spieniony fizycznie dielektryk PE – warstwa izolacyjna oddzielająca żyłę od ekranu.
- Biała powłoka PVC o średnicy 6,8 mm – zewnętrzne zabezpieczenie przewodu i neutralny wygląd instalacji.
Specyficzne funkcje i cechy

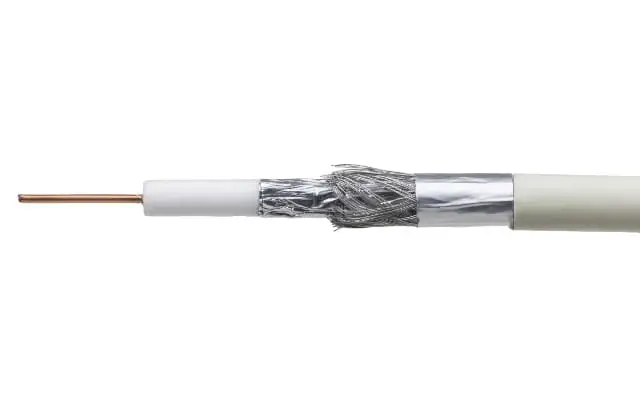

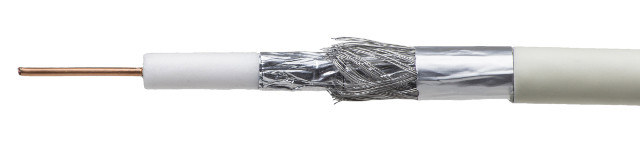

Ekranowanie przewodu składa się z folii aluminiowej z warstwą polipropylenu oraz aluminiowego oplotu. Taka budowa oddziela żyłę wewnętrzną od otoczenia i stanowi ochronę toru sygnałowego.
Dielektryk spieniony fizycznie wykonano z polietylenu PE. Jego zadaniem jest izolowanie żyły przewodzącej od warstw ekranujących.
Jednometrowy odcinek sprawdzi się tam, gdzie potrzebny jest gotowy, krótki fragment przewodu bez konieczności rozwijania większej szpuli.
Zastosowanie
Przewód może być wykorzystywany w wewnętrznych instalacjach:
- radiowych i telewizyjnych,
- antenowych i satelitarnych,
- telewizji kablowej,
- telewizji cyfrowej,
- zbiorczych instalacjach budynkowych,
- instalacjach multiswitchowych,
- indywidualnych instalacjach w budynkach jednorodzinnych,
- końcowych połączeniach odbiorników telewizyjnych i urządzeń stacjonarnych.
Przykładowe sposoby wykorzystania
- połączenie gniazda antenowego z odbiornikiem telewizyjnym,
- krótkie połączenie elementów domowej instalacji RTV/SAT,
- wykonanie odcinka przyłączeniowego w instalacji telewizji kablowej,
- zastosowanie w instalacji zbiorczej lub multiswitchowej,
- połączenie urządzeń pracujących w torze o impedancji 75 Ω.
Informacje dodatkowe
Produkt został opisany jako zgodny z dyrektywą RoHS. W danych źródłowych wskazano również certyfikat Instytutu Łączności oraz spełnianie wymogów rozporządzenia dotyczącego warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
Specyfikacja techniczna
| Producent | CONOTECH |
|---|---|
| Nazwa produktu | Przewód koncentryczny NS113TRI HQ 1 m |
| Model | NS-585 |
| SKU | 6965 |
| EAN | 5901721544192 |
| Kategoria | Okablowanie – koncentryczne – wewnętrzne |
| Typ produktu | Przewód koncentryczny |
| Rodzina produktu | NS113TRI HQ |
| Kategoria kabla | Przewód koncentryczny do instalacji wewnętrznych RTV/SAT |
| Długość | 1 m |
| Żyła wewnętrzna | Drut Cu, średnica 1,13 ± 0,02 mm |
| Dielektryk | Spieniony fizycznie polietylen PE, średnica 4,65 ± 0,02 mm |
| Ekran ochronny | Folia Al. + polipropylen, grubość 0,04 |
| Oplot | 144 żyły × 0,12 mm, drut aluminiowy |
| Powłoka zewnętrzna | PVC, średnica 6,8 mm |
| Kolor | Biały |
| Impedancja charakterystyczna | 75 ± 3 Ω |
| Współczynnik skuteczności ekranowania | ≥ 95 dB |
| Pojemność jednostkowa | 53 ± 2 pF/m |
| Waga | 0,0500 kg |
Parametry techniczne wynikające z nazwy produktu
- Przewód koncentryczny – kabel przeznaczony do przesyłania sygnałów w torach koncentrycznych.
- NS113 – oznaczenie modelu związane z przewodem o żyłę wewnętrzną o średnicy około 1,13 mm.
- TRI – oznaczenie rodziny/modelu produktu; szczegółowa interpretacja skrótu nie została podana w danych źródłowych.
- HQ – oznaczenie wariantu produktu; źródło nie definiuje osobno znaczenia tego skrótu.
- 1 m – długość przewodu.
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: przewód koncentryczny
- Rodzina produktu: NS113TRI HQ
- Kategoria kabla: okablowanie koncentryczne wewnętrzne
- Typ ekranowania: folia aluminiowa z warstwą polipropylenu oraz aluminiowy oplot
- Materiał powłoki: biały PVC
- Materiał przewodnika: miedź dla żyły wewnętrznej; aluminiowy oplot
- Długość: 1 m
- Typ złącza: nie podano w danych źródłowych
- Wysokość Rack: nie dotyczy / nie podano
- Szerokość: nie podano; średnica powłoki zewnętrznej wynosi 6,8 mm
- Głębokość: nie dotyczy przewodu; nie podano
- Kolor: biały
- Seria: NS113TRI HQ
- Dodatkowe parametry: impedancja 75 ± 3 Ω, ekranowanie ≥ 95 dB, pojemność jednostkowa 53 ± 2 pF/m
Interpretacja danych technicznych
Jest to krótki, wewnętrzny przewód koncentryczny o impedancji 75 Ω, przeznaczony do zastosowań związanych z przesyłaniem sygnałów radiowych i telewizyjnych. Za przewodzenie odpowiada miedziana żyła o średnicy 1,13 mm, natomiast warstwa dielektryczna oddziela ją od ekranu. Ekran z folii i aluminiowego oplotu ogranicza wpływ otoczenia na tor sygnałowy, a zewnętrzna powłoka PVC chroni konstrukcję kabla.
Krótki opis producenta
CONOTECH jest producentem wskazanym dla przewodu koncentrycznego NS113TRI HQ 1 m, model NS-585.
FAQ
Do czego służy przewód NS113TRI HQ 1 m?
Może służyć do krótkich połączeń w instalacjach radiowych, telewizyjnych, antenowych, satelitarnych, kablowych i cyfrowych.
Jaka jest długość przewodu?
Przewód ma długość 1 metra.
Jaka jest impedancja przewodu?
Impedancja charakterystyczna wynosi 75 ± 3 Ω.
Z czego wykonano żyłę wewnętrzną?
Żyłę wewnętrzną wykonano z miedzianego drutu o średnicy 1,13 ± 0,02 mm.
Jak zbudowane jest ekranowanie?
Ekranowanie obejmuje folię aluminiową z warstwą polipropylenu oraz aluminiowy oplot składający się ze 144 żył o średnicy 0,12 mm.
Czy przewód ma zamontowane złącza?
W dostarczonych danych nie podano informacji o rodzaju ani obecności złączy.
Jaki jest kolor przewodu?
Przewód ma białą powłokę zewnętrzną wykonaną z PVC.
