Przewód koncentryczny NS100 Trishield Pull Box – 300 m
Model: NS100TRI 3583
Przewód koncentryczny typu RG-6 marki CONOTECH, przeznaczony do wykonywania wewnętrznych instalacji antenowych, teleinformatycznych i telewizji przemysłowej. Kabel ma potrójne ekranowanie Trishield, impedancję 75 Ω oraz długość 300 m, dzięki czemu sprawdzi się przy realizacji rozbudowanych odcinków instalacji.
Najważniejsze korzyści
- 300 m przewodu – długość odpowiednia do wykonywania rozległych instalacji wewnętrznych.
- Potrójne ekranowanie Trishield – konstrukcja obejmuje dwie warstwy folii AL/PET oraz oplot z drutu aluminiowego.
- Klasa ekranowania A – parametr przewodu określony w specyfikacji technicznej.
- Żyła wewnętrzna z miedzi o średnicy 1,00 ± 0,02 mm.
- Impedancja 75 ± 3 Ω – wartość stosowana w instalacjach telewizyjnych i antenowych.
- Biała powłoka PVC o średnicy przewodu 6,8 mm, przeznaczona do instalacji wewnętrznych.
Specyficzne cechy produktu

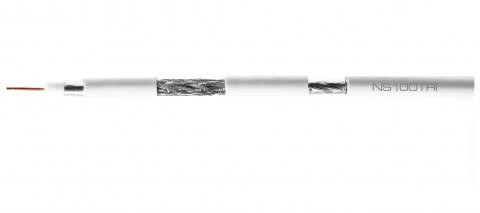

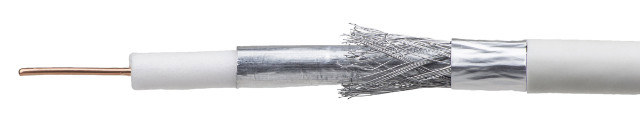

Trishield oznacza zastosowanie trzech elementów ekranujących: pierwszej folii aluminium/PET, oplotu aluminiowego oraz drugiej folii aluminium/PET. Oplot składa się z 96 żył o średnicy 0,12 mm.

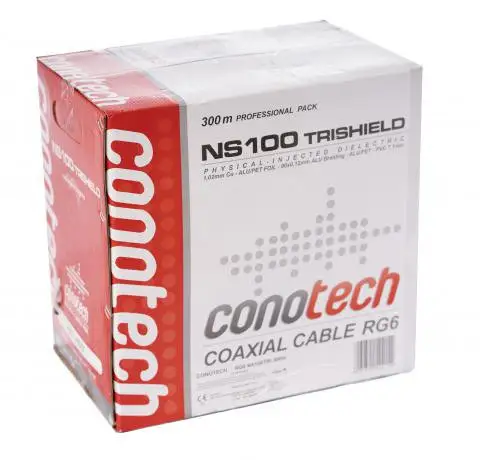

Pull Box wskazuje na wersję przewodu dostarczaną w opakowaniu ułatwiającym odwijanie kabla podczas prac instalacyjnych. Produkt jest przeznaczony do układania wewnątrz budynków.
Zastosowanie
Przewód służy do wykonywania połączeń w instalacjach, w których stosowany jest kabel koncentryczny o impedancji 75 Ω. Może być wykorzystywany w:
- wewnętrznych instalacjach antenowych indywidualnych i zbiorczych,
- instalacjach multiswitchowych,
- instalacjach telewizji naziemnej DVB-T,
- systemach odbioru radia FM/DAB,
- instalacjach telewizji satelitarnej DVB-S/S2,
- instalacjach telewizji przemysłowej CCTV.
Parametry techniczne wynikające z nazwy produktu
- Typ produktu: przewód koncentryczny
- Rodzina produktu: okablowanie koncentryczne wewnętrzne
- Kategoria kabla: RG-6
- Typ ekranowania: Trishield, potrójne ekranowanie
- Materiał powłoki: PVC
- Materiał przewodnika: miedź (CU)
- Długość: 300 m
- Typ złącza: brak złącza – przewód do konfekcjonowania
- Wysokość Rack: nie dotyczy
- Szerokość: nie dotyczy
- Głębokość: nie dotyczy
- Kolor: biały
- Seria: NS100
- Dodatkowe parametry: model NS100TRI 3583, wersja Pull Box, przeznaczenie wewnętrzne
Interpretacja danych technicznych
NS100TRI 3583 to przewód koncentryczny RG-6 z miedzianą żyłą wewnętrzną, dielektrykiem z fizycznie spienionego polietylenu oraz potrójnym ekranem. Zastosowanie dwóch folii AL/PET i aluminiowego oplotu wpływa na konstrukcję ekranującą przewodu. Kabel ma impedancję 75 ± 3 Ω, średnicę zewnętrzną 6,8 mm i biały płaszcz PVC.
Przewód umożliwia transmisję sygnałów cyfrowych i sinusoidalnych w zakresie 20 Hz–15 GHz, zgodnie z informacjami zawartymi w specyfikacji produktu. Jest przeznaczony do instalacji wewnętrznych.
Szczegółowa specyfikacja techniczna
- Producent: CONOTECH
- Model: NS100TRI 3583
- SKU: 8084A
- EAN: 5901721544154
- Rodzaj przewodu: RG-6
- Zakres transmisji: 20 Hz–15 GHz
- Żyła wewnętrzna: miedziana (CU), średnica 1,00 ± 0,02 mm
- Izolacja żyły / dielektryk: polietylen spieniany fizycznie, średnica 4,80 ± 0,02 mm
- Ekran 1: folia aluminium/PET (AL/PET), grubość 0,04 mm
- Oplot: drut aluminiowy, 96 × 0,12 mm
- Pokrycie oplotu: optyczne 90%
- Ekran 2: folia aluminium/PET (AL/PET), grubość 0,04 mm
- Powłoka zewnętrzna: polwinit (PVC), kolor biały
- Średnica przewodu: 6,8 mm
- Impedancja: 75 ± 3 Ω
- Klasa ekranowania: A
- Klasa palności: Eca
- Temperatura pracy: od -20°C do +70°C
- Temperatura układania: od 0°C do +70°C
- Minimalny promień gięcia: powyżej 8-krotności średnicy kabla
- Przeznaczenie: instalacje wewnętrzne
- Długość: 300 m
- Waga: 14,2 kg
- Zgodność: EN 13501-6:2014 (CPR), EN 50117 klasa A, EN 50575:2014 (Eca), 2011/65/EU oraz 2015/863 (RoHS 3)
Producent
Producentem przewodu jest CONOTECH.
FAQ – najczęściej zadawane pytania
Czy przewód jest przeznaczony do instalacji zewnętrznych?
Nie. Specyfikacja wskazuje na przeznaczenie przewodu do instalacji wewnętrznych.
Jaką impedancję ma przewód?
Impedancja przewodu wynosi 75 ± 3 Ω.
Czy przewód ma ekranowanie Trishield?
Tak. Konstrukcja obejmuje dwie folie AL/PET oraz aluminiowy oplot złożony z 96 żył o średnicy 0,12 mm.
Jaka jest długość przewodu?
Produkt jest dostarczany w odcinku o długości 300 m.
Jaki jest przekrój żyły wewnętrznej?
Przewód ma miedzianą żyłę wewnętrzną o średnicy 1,00 ± 0,02 mm.
Do jakich instalacji można wykorzystać ten kabel?
Może być stosowany w wewnętrznych instalacjach telewizji naziemnej DVB-T, radia FM/DAB, telewizji satelitarnej DVB-S/S2, instalacjach multiswitchowych oraz systemach CCTV.
