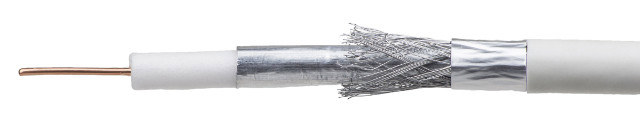

Przewód koncentryczny NS100 Trishield 1 m CONOTECH
Przewód koncentryczny CONOTECH NS100 Trishield o długości 1 metra przeznaczony jest do wykonywania krótkich połączeń w instalacjach radiowych, telewizyjnych, satelitarnych i kablowych. Konstrukcja z żyłą miedzianą, ekranowaniem foliowym oraz oplotem aluminiowym pozwala wykorzystać go w instalacjach o impedancji charakterystycznej 75 Ω.
Model: NS100TRI 583
SKU: 6937 | EAN: 5901721544147
NAJWAŻNIEJSZE KORZYŚCI
- Długość 1 m – odpowiednia do krótkich, końcowych połączeń urządzeń i elementów instalacji.
- Impedancja 75 ± 3 Ω – parametr właściwy dla wskazanych zastosowań telewizyjnych, radiowych i antenowych.
- Konstrukcja Trishield – ekranowanie obejmuje folie Al/PET oraz oplot z drutu aluminiowego.
- Miedziana żyła wewnętrzna o średnicy 1,00 mm stanowi przewodnik sygnału.
- Oplot z 96 żył o średnicy 0,12 mm i pokryciu optycznym co najmniej 90% zapewnia określoną konstrukcję warstwy ekranującej.
- Uniwersalne zastosowanie – przewód może być używany w instalacjach radia, telewizji, telewizji kablowej, cyfrowej oraz anten satelitarnych.
SPECYFICZNE CECHY PRODUKTU

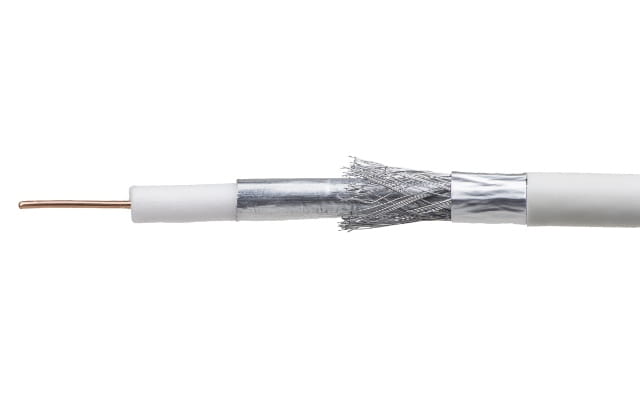

Ekranowanie Trishield to wielowarstwowa konstrukcja obejmująca dwie warstwy folii Al/PET oraz oplot aluminiowy. Taka budowa umożliwia zastosowanie przewodu w instalacjach, w których istotne jest ograniczenie wpływu zakłóceń na przesyłany sygnał.
Dielektryk spieniony fizycznie wykonano z polietylenu PE. Warstwa ta oddziela żyłę wewnętrzną od elementów ekranujących i ma średnicę 4,8 ± 0,02 mm.
Pojemność jednostkowa wynosi 51 ± 7 pF/m, co stanowi parametr elektryczny przewodu uwzględniany przy projektowaniu i wykonywaniu instalacji koncentrycznych.
PARAMETRY TECHNICZNE
- Typ produktu: przewód koncentryczny
- Rodzina produktu: NS100 Trishield
- Kategoria kabla: koncentryczny, wewnętrzny
- Model: NS100TRI 583
- Długość: 1 m
- Typ ekranowania: Trishield – folie Al/PET oraz oplot aluminiowy
- Materiał przewodnika: miedź, Cu
- Średnica żyły wewnętrznej: 1,00 ± 0,02 mm
- Dielektryk: spieniony fizycznie polietylen PE, 4,8 ± 0,02 mm
- Ekran: folia Al/PET, grubość 0,04 mm
- Oplot: 96 żył × 0,12 mm, drut aluminiowy
- Pokrycie optyczne oplotem: ≥ 90%
- Powłoka zewnętrzna: biały PVC, średnica 6,8 mm
- Impedancja charakterystyczna: 75 ± 3 Ω
- Pojemność jednostkowa: 51 ± 7 pF/m
- Kolor: biały
- Złącze: brak danych o fabrycznie zamontowanych złączach
- Waga: 0,0500 kg
ZASTOSOWANIE
Przewód może być wykorzystywany do:
- końcowego połączenia odbiorników telewizyjnych i radiowych,
- łączenia elementów instalacji antenowych,
- wykonywania krótkich połączeń w instalacjach telewizji cyfrowej,
- połączeń w instalacjach telewizji kablowej,
- połączeń w instalacjach anten satelitarnych,
- zbiorczych i multiswitchowych instalacjach budynkowych,
- indywidualnych instalacjach w budownictwie jednorodzinnym.
ZGODNOŚĆ I INFORMACJE DODATKOWE
- Zgodność z dyrektywą RoHS.
- Produkt posiada certyfikat Instytutu Łączności – zgodnie z dostarczonymi danymi źródłowymi.
- Producent: CONOTECH.
ROZPOZNANE DANE TECHNICZNE Z NAZWY PRODUKTU
- Typ produktu: przewód koncentryczny
- Rodzina produktu: NS100
- Kategoria kabla: przewód koncentryczny wewnętrzny
- Typ ekranowania: Trishield
- Materiał powłoki: PVC
- Materiał przewodnika: miedź
- Długość: 1 m
- Typ złącza: nie określono
- Wysokość Rack: nie dotyczy
- Szerokość: nie dotyczy
- Głębokość: nie dotyczy
- Kolor: biały
- Seria: NS100 Trishield
- Dodatkowe parametry: impedancja 75 ± 3 Ω, oplot 96 × 0,12 mm, pojemność jednostkowa 51 ± 7 pF/m
INTERPRETACJA DANYCH TECHNICZNYCH
Oznaczenie „Trishield” odnosi się do zastosowania trzech warstw ekranujących: dwóch folii Al/PET oraz oplotu aluminiowego. Przewód ma impedancję charakterystyczną 75 Ω, dlatego jego przeznaczenie obejmuje wskazane instalacje radiowe, telewizyjne, kablowe i antenowe. Długość 1 metra sprawia, że jest to odcinek przeznaczony przede wszystkim do krótkich połączeń wewnętrznych.
FAQ
Do jakich instalacji przeznaczony jest ten przewód?
Przewód przeznaczony jest do instalacji radiowych, telewizyjnych, telewizji kablowej, telewizji cyfrowej oraz instalacji anten satelitarnych. Może być stosowany także w instalacjach zbiorczych, multiswitchowych i indywidualnych instalacjach domowych.
Co oznacza określenie Trishield?
Oznaczenie Trishield wskazuje na wielowarstwowe ekranowanie przewodu: dwie folie Al/PET oraz oplot wykonany z drutu aluminiowego.
Jaka jest impedancja przewodu?
Impedancja charakterystyczna przewodu wynosi 75 ± 3 Ω.
Czy przewód ma zamontowane złącza?
W przekazanych danych nie określono fabrycznie zamontowanych złączy. Produkt opisany jest jako odcinek przewodu o długości 1 metra.
Jaki jest kolor przewodu?
Powłoka zewnętrzna ma kolor biały i została wykonana z PVC.
Jaki jest materiał żyły wewnętrznej?
Żyła wewnętrzna jest wykonana z miedzi i ma średnicę 1,00 ± 0,02 mm.
