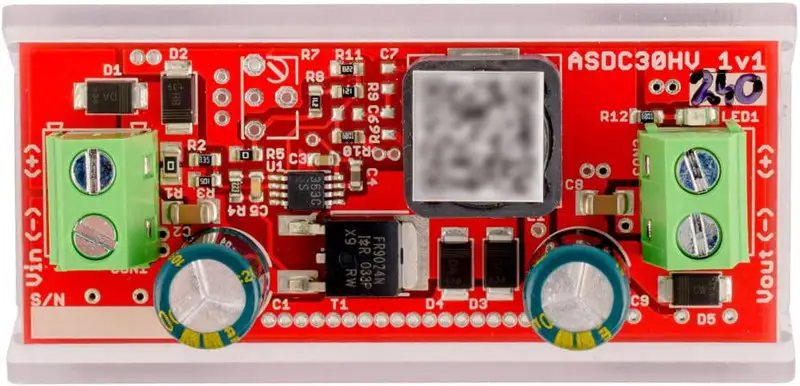

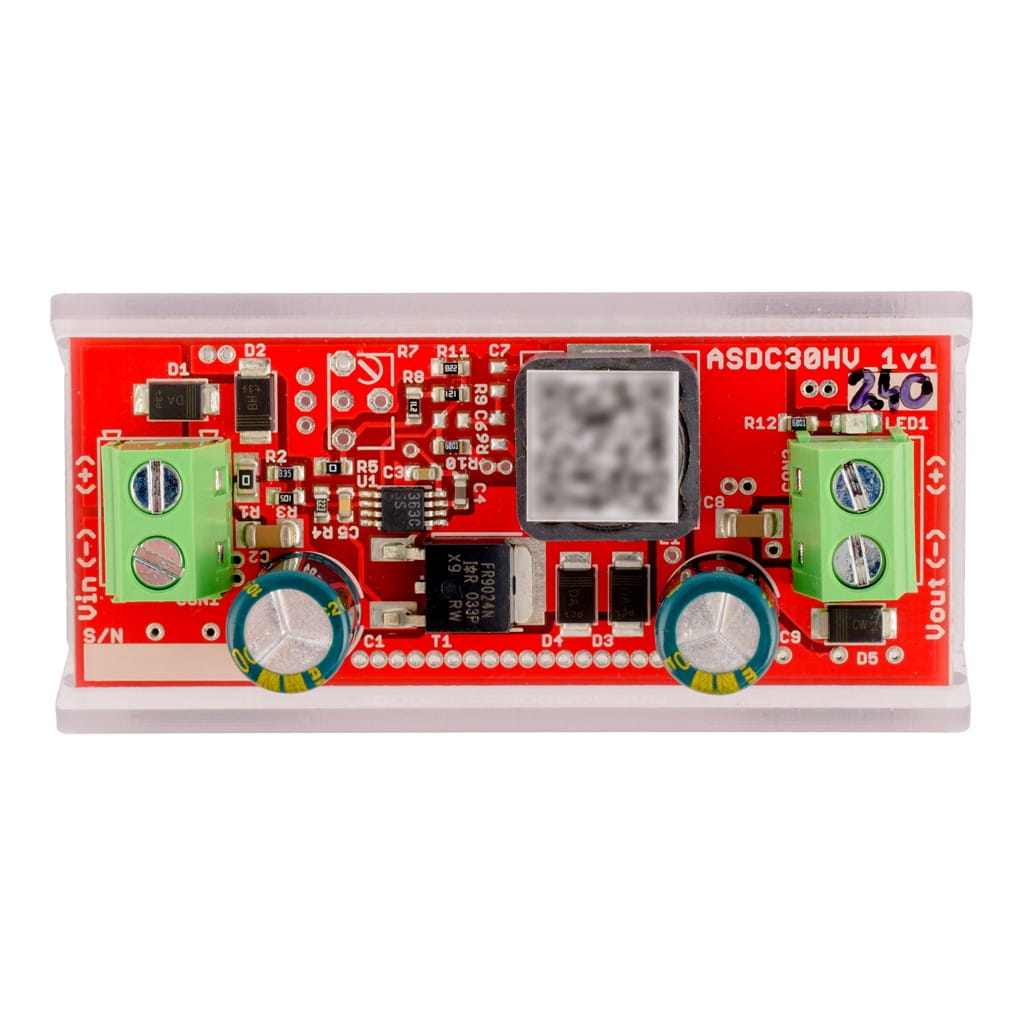

Przetwornica obniżająca napięcie do 24 V ATTE ASDC-30-240-OF
ATTE ASDC-30-240-OF to modułowa przetwornica DC/DC przeznaczona do obniżania napięcia wejściowego i uzyskania stabilnego napięcia wyjściowego 24 VDC. Szeroki zakres zasilania od 5 do 50 VDC pozwala wykorzystać ją w różnych układach zasilających, między innymi przy zasilaniu urządzeń monitoringu z linii PoE 48 V.

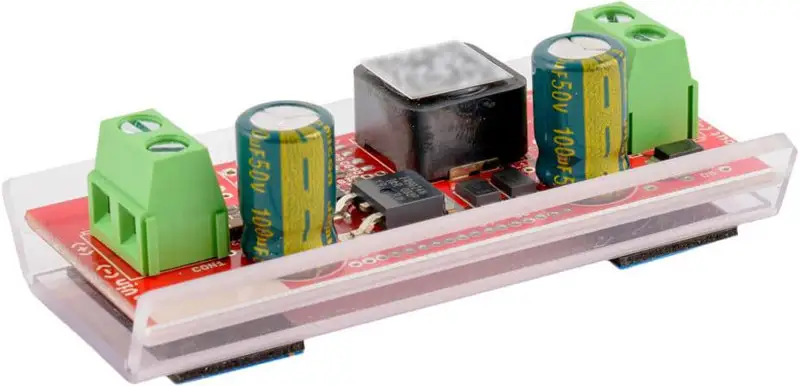

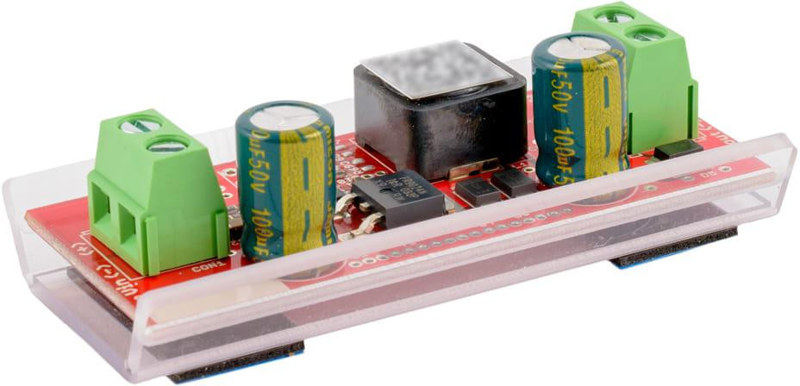

Konstrukcja OF (Open Frame) umożliwia zabudowę modułu w wybranej obudowie. W zestawie znajduje się podstawka z tworzywa oraz taśma samoprzylepna ułatwiająca montaż. Kompaktowe wymiary 25 x 60 x 16 mm sprawdzają się w instalacjach, w których istotne jest ograniczenie zajmowanej przestrzeni.
Najważniejsze korzyści
- Stabilne napięcie wyjściowe 24 VDC z tolerancją +/-2% przy spełnieniu warunku VIN > VOUT.
- Szeroki zakres napięcia wejściowego od 5 do 50 VDC pozwala dopasować moduł do różnych źródeł zasilania.
- Sprawność do 92% dla parametrów VIN = 48 V i POUT = 24 W.
- Rozbudowane zabezpieczenia przed zwarciem wyjścia, przeciążeniem, przegrzaniem oraz przepięciami na wejściu.
- Kompaktowa konstrukcja o wymiarach 25 x 60 x 16 mm ułatwia instalację w ograniczonej przestrzeni.
- Montaż na podstawce z taśmą samoprzylepną umożliwia umieszczenie modułu w wybranej obudowie.
Zastosowanie
Przetwornica może być stosowana jako element układów zasilania urządzeń wymagających napięcia 24 VDC. Przykładowe zastosowania wynikające z przeznaczenia modułu obejmują:
- zasilanie elementów systemów alarmowych,
- zasilanie kamer i urządzeń monitoringu,
- zasilanie urządzeń sieci WLAN,
- zasilanie odległych urządzeń elektronicznych poprzez standardową skrętkę parową,
- obniżanie napięcia z linii PoE 48 V dla urządzeń monitoringu wymagających 24 V.
Opis funkcji
Przetwarzanie DC/DC – moduł obniża napięcie stałe z zakresu 5–50 VDC do poziomu 24 VDC, pod warunkiem że napięcie wejściowe jest wyższe od wyjściowego.
Konstrukcja Open Frame – przetwornica jest modułem przeznaczonym do zabudowy, a nie urządzeniem w zamkniętej obudowie. Pozwala to umieścić ją w obudowie dopasowanej do konkretnej instalacji.
Zabezpieczenia elektroniczne – zastosowane rozwiązania chronią układ przed zwarciem wyjścia, przeciążeniem, nadmierną temperaturą oraz przepięciami po stronie wejściowej.
Niski prąd jałowy – pobór prądu przez nieobciążoną przetwornicę wynosi 2,5 mA przy napięciu wejściowym 48 V.
Specyfikacja techniczna
| Producent | ATTE |
| Model | ASDC-30-240-OF |
| Typ produktu | Przetwornica obniżająca napięcie DC/DC |
| Rodzina produktu | ASDC |
| Kategoria | Zasilanie – konwertery napięcia |
| Konstrukcja | OF (Open Frame), moduł do zabudowy |
| Napięcie wejściowe | 5–50 VDC |
| Napięcie wyjściowe | 24 VDC +/-2% (VIN > VOUT) |
| Moc wyjściowa | 30 W przy 12 V |
| Sprawność | 92% przy VIN = 48 V, POUT = 24 W |
| Prąd jałowy przetwornicy | 2,5 mA przy 48 V |
| Zabezpieczenia | Przed zwarciem wyjścia, przeciążeniem, przegrzaniem oraz przepięciami wejściowymi |
| Podstawka montażowa | Tworzywo sztuczne |
| Montaż | Taśma samoprzylepna |
| Zakres temperatur pracy | -10 do +40°C |
| Wymiary | 25 x 60 x 16 mm |
| Waga | 0,02 kg |
| SKU | 21339 |
| EAN | 5902143690665 |
Rozpoznane dane techniczne z nazwy produktu
| Typ produktu | Przetwornica obniżająca napięcie |
| Rodzina produktu | ASDC |
| Kategoria kabla | Nie dotyczy – produkt jest modułem przetwornicy DC/DC |
| Typ ekranowania | Nie określono |
| Materiał powłoki | Nie określono |
| Materiał przewodnika | Nie określono |
| Długość | Nie dotyczy; podano wymiary modułu: 25 x 60 x 16 mm |
| Typ złącza | Nie określono |
| Wysokość Rack | Nie dotyczy |
| Szerokość | 25 mm |
| Głębokość | 16 mm |
| Kolor | Nie określono |
| Seria | ASDC |
| Dodatkowe parametry | Wyjście 24 VDC, zakres wejściowy 5–50 VDC, konstrukcja OF |
Producent
Producentem przetwornicy jest ATTE. Model ASDC-30-240-OF należy do rodziny modułów ASDC przeznaczonych do obniżania napięcia stałego.
FAQ – najczęściej zadawane pytania
Jakie napięcie wyjściowe zapewnia przetwornica?
Urządzenie zapewnia napięcie wyjściowe 24 VDC z tolerancją +/-2%, przy założeniu, że napięcie wejściowe VIN jest wyższe od napięcia wyjściowego.
Jaki jest zakres napięcia wejściowego?
Przetwornica może być zasilana napięciem stałym od 5 do 50 VDC.
Czy moduł może pracować z napięciem 48 V?
Tak. W danych technicznych podano pracę przy napięciu wejściowym 48 V, a zastosowanie obejmuje zasilanie urządzeń monitoringu wymagających 24 V z linii PoE 48 V.
Jak montuje się przetwornicę?
Moduł jest mocowany na podstawce z tworzywa za pomocą taśmy samoprzylepnej. Konstrukcja Open Frame umożliwia zabudowę w wybranej obudowie.
Jakie zabezpieczenia zastosowano?
Przetwornica ma zabezpieczenie przed zwarciem wyjścia, przeciążeniem, przegrzaniem oraz przepięciami na wejściu.
W jakiej temperaturze może pracować urządzenie?
Zakres temperatury pracy wynosi od -10 do +40°C.
