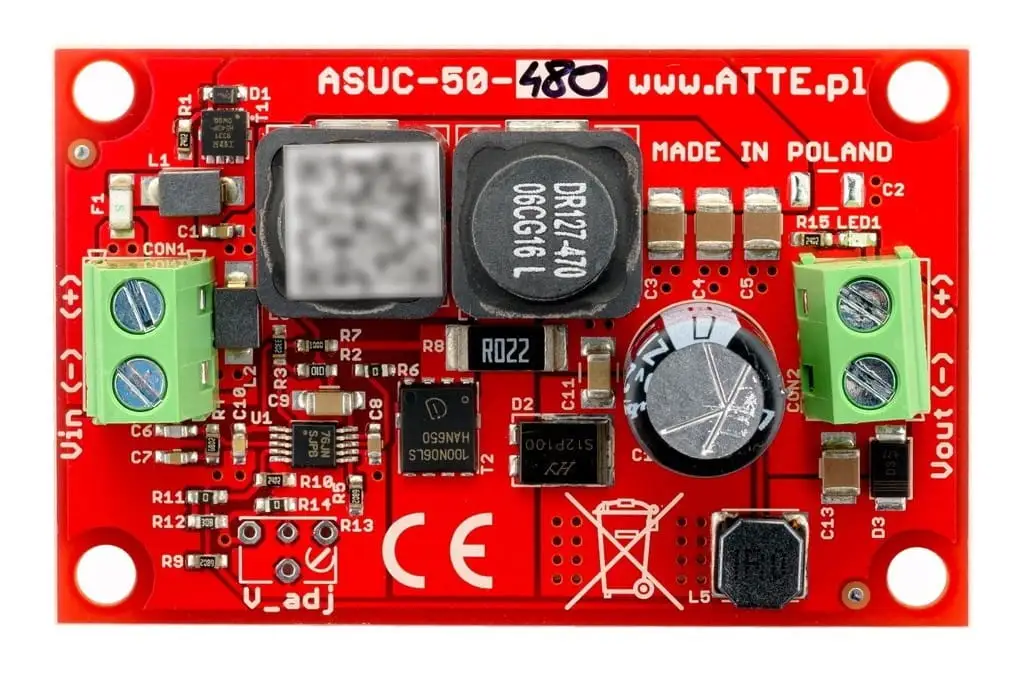

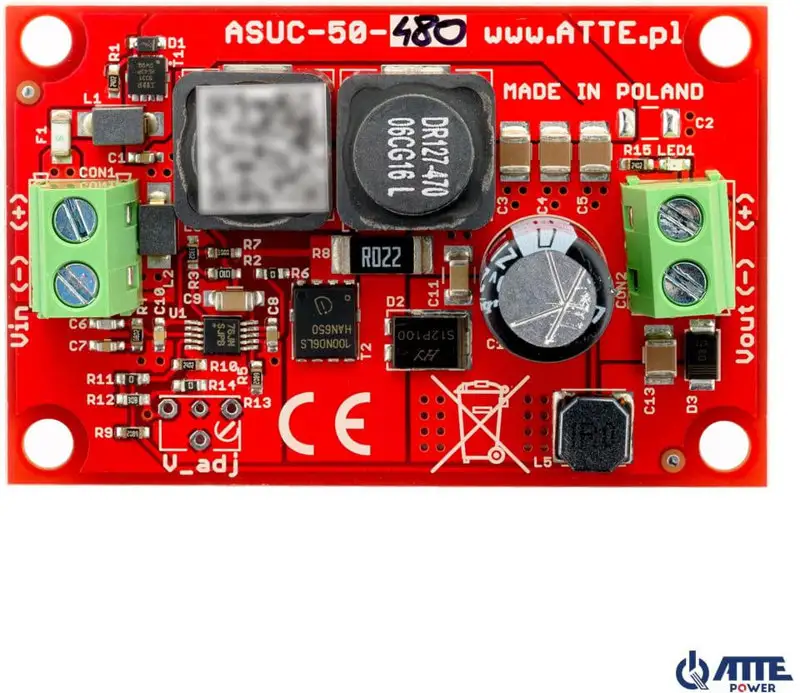

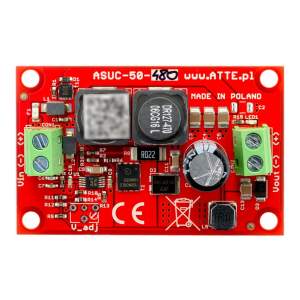

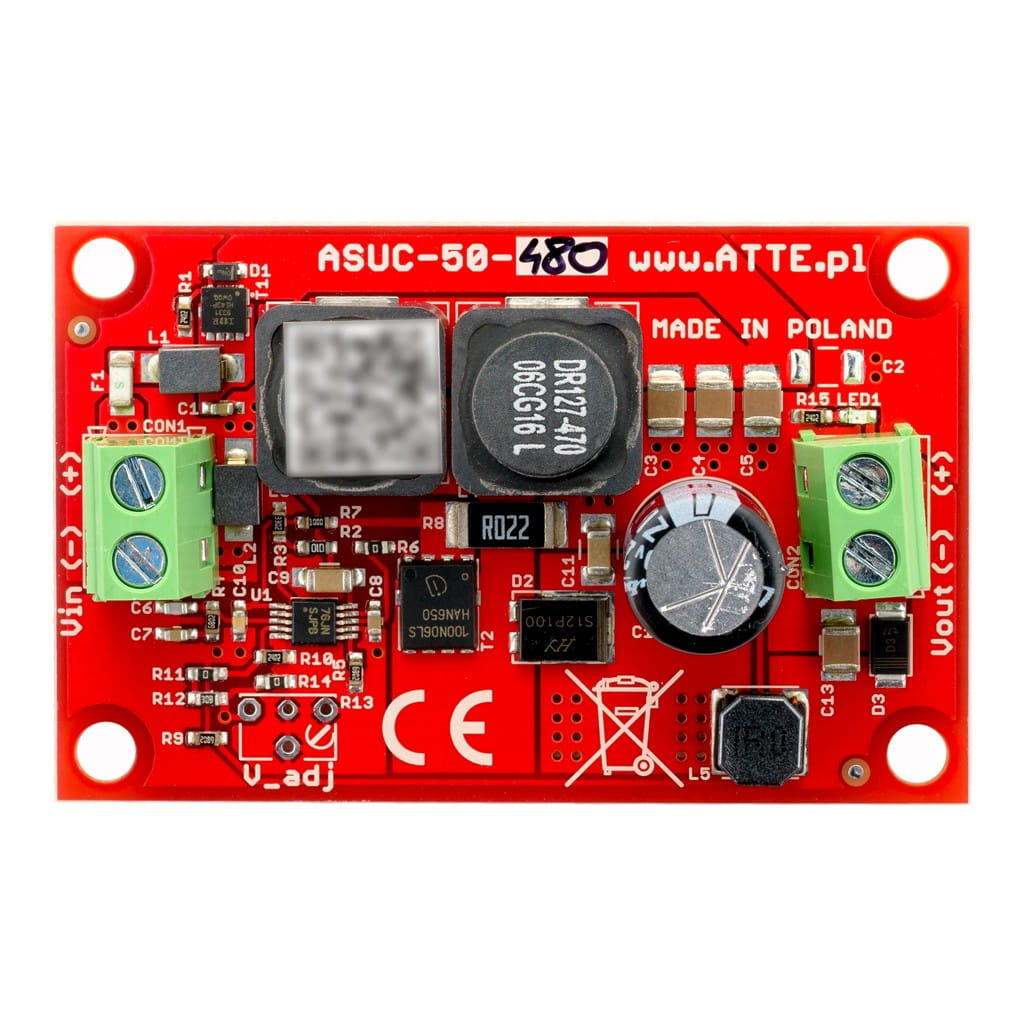

Przetwornica DC/DC ATTE ASUC-50-480-OF
Model: ASUC-50-480-OF
ATTE ASUC-50-480-OF to nieizolowana przetwornica DC/DC podnosząca napięcie. Moduł pracuje z napięciem wejściowym od 10 do 30 VDC i zapewnia ustalone napięcie wyjściowe 48 VDC. Dzięki konstrukcji Open Frame może zostać zabudowany w dopasowanej obudowie lub na kompatybilnej blasze montażowej.
Najważniejsze korzyści
- Szeroki zakres napięcia wejściowego 10–30 VDC umożliwia współpracę z różnymi źródłami zasilania.
- Ustalone napięcie wyjściowe 48 VDC sprawdza się przy tworzeniu zasilania dla urządzeń wymagających tego poziomu napięcia.
- Moc wyjściowa do 50 W przy napięciu wejściowym 12 V pozwala zasilać odpowiednio dobrane odbiorniki.
- Sprawność 93% przy Vin = 12 V i Pout = 50 W ogranicza straty energii oraz nagrzewanie modułu w określonych warunkach pracy.
- Niewielkie wymiary 40 × 61 × 16 mm ułatwiają montaż w zabudowie urządzeń.
- Odporność na odwrotną polaryzację napięcia zasilania zwiększa bezpieczeństwo podłączenia modułu.
Specyficzne funkcje produktu
Przetwornica podwyższająca napięcie
Urządzenie zwiększa napięcie wejściowe w zakresie 10–30 VDC do ustalonego poziomu 48 VDC. Jest to konstrukcja nieizolowana, dlatego napięcie wejściowe i wyjściowe nie są od siebie separowane galwanicznie.
Konstrukcja Open Frame
Moduł nie posiada własnej obudowy. Konstrukcja OF pozwala na zabudowę w wybranej obudowie, a także montaż z wykorzystaniem zatrzaskowych kołków dystansowych i otworów w rastrze 10,8 mm.
Sygnalizacja napięcia wyjściowego
Wbudowana dioda LED1 sygnalizuje obecność napięcia wyjściowego, ułatwiając kontrolę pracy przetwornicy.
Zastosowanie
ASUC-50-480-OF może być wykorzystywana do uzyskania napięcia 48 VDC z instalacji lub zasilacza pracującego w zakresie 10–30 VDC. Typowym przykładem zastosowania jest wytwarzanie napięcia zasilającego PoE 48 VDC z napięcia 12 VDC albo 24 VDC pochodzącego z zasilacza buforowego.
Moduł może znaleźć zastosowanie między innymi w:
- układach zasilania urządzeń PoE wymagających napięcia 48 VDC,
- instalacjach wykorzystujących zasilanie 12 VDC lub 24 VDC,
- systemach zasilania z zasilaczem buforowym,
- zabudowach urządzeń, w których wymagany jest kompaktowy moduł podwyższający napięcie,
- obudowach serii ABOX oraz na blachach montażowych z otworowaniem systemowym 10,8 mm.
Montaż i zabudowa
Przetwornica jest przeznaczona do zabudowy i nie ma własnej obudowy. Montaż odbywa się za pomocą zatrzaskowych kołków dystansowych. Otwory montażowe rozmieszczono w rastrze 10,8 mm, co pozwala na wykorzystanie kompatybilnych elementów systemowych. Moduł może być montowany pionowo lub poziomo w odpowiednio przygotowanej części obudowy albo na blasze montażowej.
Producent
Producentem przetwornicy jest ATTE.
Specyfikacja techniczna
| Producent | ATTE |
| Model | ASUC-50-480-OF |
| Typ produktu | Nieizolowana przetwornica DC/DC podwyższająca napięcie |
| Napięcie zasilania | 10–30 VDC |
| Napięcie wyjściowe | 48 VDC ±2% |
| Moc wyjściowa | 50 W przy napięciu wejściowym 12 V |
| Sprawność | 93% przy Vin = 12 V i Pout = 50 W |
| Prąd jałowy przetwornicy | 27 mA przy 12 V |
| Sygnalizacja pracy | LED1 – obecność napięcia wyjściowego |
| Odporność na odwrotną polaryzację | Tak |
| Konstrukcja obudowy | Brak – moduł do zabudowy, Open Frame |
| Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
| Temperatura pracy | -20…+40°C |
| Wymiary | 40 × 61 × 16 mm |
| Waga | 0,03 kg |
| Funkcja prostownika | Nie |
| Funkcja UPS | Nie |
| Gniazdo USB | Nie |
| SKU | 19526 |
| EAN | 5902143690771 |
Parametry rozpoznane z nazwy produktu
- Typ produktu: przetwornica DC/DC
- Rodzina produktu: ATTE ASUC
- Model: ASUC-50-480-OF
- Wartość mocy w oznaczeniu: 50 W
- Wartość napięcia wyjściowego w oznaczeniu: 48 V
- Konstrukcja: OF – Open Frame, moduł do zabudowy
- Kategoria: zasilanie – konwertery napięcia
FAQ
Czy przetwornica podnosi napięcie?
Tak. Jest to nieizolowana przetwornica DC/DC podwyższająca napięcie. Przy napięciu wejściowym od 10 do 30 VDC zapewnia napięcie wyjściowe 48 VDC ±2%.
Czy moduł ma własną obudowę?
Nie. ASUC-50-480-OF jest modułem Open Frame przeznaczonym do zabudowy w odpowiedniej obudowie lub na blasze montażowej.
Do czego można wykorzystać napięcie wyjściowe 48 VDC?
Typowym zastosowaniem jest przygotowanie napięcia zasilającego PoE 48 VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego.
Jak sygnalizowana jest praca urządzenia?
Obecność napięcia wyjściowego sygnalizuje dioda LED1.
Jakie są wymiary modułu?
Wymiary przetwornicy wynoszą 40 × 61 × 16 mm, a jej masa to 0,03 kg.
Czy urządzenie ma funkcję UPS, prostownika lub gniazdo USB?
Nie. Ten model nie posiada funkcji UPS, funkcji prostownika ani gniazda USB.
