Instrukcja instalacji
Kamery analogowej HQ-TA2028ET-IR
Parametry kamery :
| Model | HQ-TA2028ET-IR |
|---|---|
| Kamera | |
| Sensor obrazu | 2MP CMOS |
| Rozdzielczość | 1920 x 1080 Full HD 1080p |
| Czułość | 0.01 Lux (F1.2, AGC – wł.), 0 Lux przy IR - wł. |
| Elektroniczna migawka | 1/25 do 1/50000s |
| Obiektyw | 2,8mm, kąt widzenia: ok 100° |
| Dzień/Noc | ICR - mechaniczny filtr podczerwieni |
| Synchronizacja | Wewnętrzna |
| Ilość klatek | 25 kl/s przy 1080p (1920 x 1080) |
| Funkcje | AES, AGC, DNR |
| Stosunek sygnał/szum | >62dB |
| Wyjście wideo TURBO HD | BNC TURBO HD |
| Zakres regulacji | Poziom: 0 - 360°, Pion: 0 - 180° , Rotacja: 0 - 360° |
| Parametry pracy | |
| Środowisko pracy | -40 ° C ~ +60 ° C, wilgotność do 90% |
| Zasilanie | DC12V |
| Pobór mocy | Max. 4W |
| Obudowa | Klasa szczelności: IP66 |
| Zasięg promiennika | Max. 20m, Smart IR |
| Wymiary | Ø70 x 149.5 mm |
| Waga | 400g |

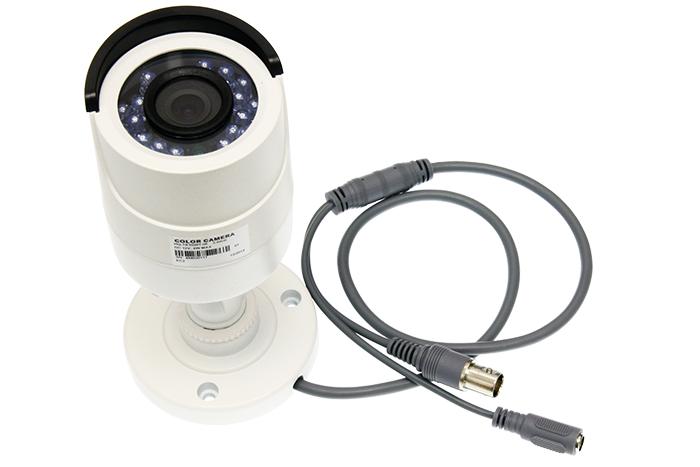

Schemat kamery:
Decydując się na samodzielny montaż monitoringu, powinniśmy zwrócić uwagę na umiejscowienie kamer w najbardziej newralgicznych punktach.
Kamery powinny obejmować jak największy obszar z uwzględnieniem miejsc szczególnie dla nas ważnych np: okna, drzwi, bramy garażowe, magazyny i miejsca przechowywania wartościowych przedmiotów.
Podstawowym elementem naszego monitoringu będzie rejestrator do którego zostanie podpięta kamera, do tego będziemy potrzebowali kabel koncentryczny zakończony złączami BNC oraz zasilacz 12V DC przeznaczony dla kamery.
Poniżej przedstawiamy przykładowy rejestrator Turbo HD HQVision HQ-THD0801KL.
Schemat rejestratora:
Instalacja przy pomocy dodatkowego zasilacza kamery:
- Kamerę montujemy w wybranym przez nas miejscu przy pomocy uchwytu posiadanego przez kamerę.
- W wybranym przez nas pomieszczeniu montujemy rejestrator Turbo HD z dyskiem twardym bądz bez.
- Od kamery prowadzimy przewód koncentryczny do rejestratora, oba urządzenia łączymy dzięki złączą BNC.
- Podłączamy zasilanie do kamery dzięki zasilaczowi impulsowemu 12V/1A/5.5 12W (Przy montażu zewnętrznym należy pamiętać by zasilacz nie był narażony na warunki atmosferyczne)
- Do rejestratora podłączamy monitor poprzez HDMI bądź VGA
- Ustawiamy kamerę pod wybranym przez nas kątem.
- Monitoring jest gotowy do pracy.

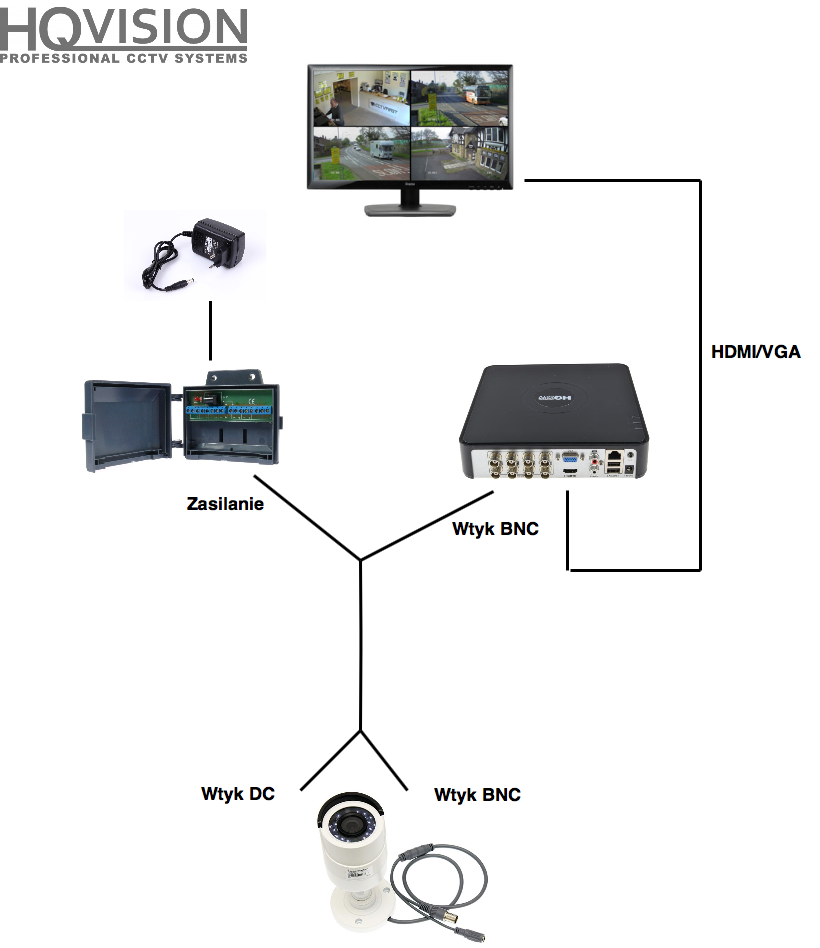

Uproszczony schemat podłączenia:
Instalacja z wykorzystaniem przewodu koncentrycznego + 2 żyły zasilające (2x0.5):
- Kamerę montujemy w wybranym przez nas miejscu przy pomocy uchwytu posiadanego przez kamerę.
- W wybranym przez nas pomieszczeniu montujemy rejestrator Turbo HD z dyskiem twardym bądz bez.
- Obok rejestratora montujemy łączówkę zasilania.
- Od kamery prowadzimy PRZEWÓD KONCENTRYCZNY + 2 ŻYŁY ZASILAJĄCE (2x0.5) do rejestratora. Kabel nacinamy na obydwu końcach by oddzielić żyły zasilające od przewodu koncentrycznego.
- Na oba końce przewodu koncentrycznego nakręcamy komplet wtyków w następującej kolejności F i BNC-F.
- Gotowe końce przewodu koncentrycznego podpinamy pod odpowienie gniazda w kamerze jak i rejestratorze.
- Do wcześniej oddzielonych przewodów zasilających montujemy wtyk DC od strony kamery, drugi koniec przewodu zasilającego zostanie podłączony do łączówki zasilania.
- Do rejestratora podłączamy monitor poprzez HDMI bądź VGA
- Wszystkie urządzenia podłączamy pod 230V
- Przeprowadzamy próbę działania naszego monitoringu, jeśli wszystko działa bez problemu nasz monitoring jest gotowy do pracy.
Uproszczony schemat podłączenia:
