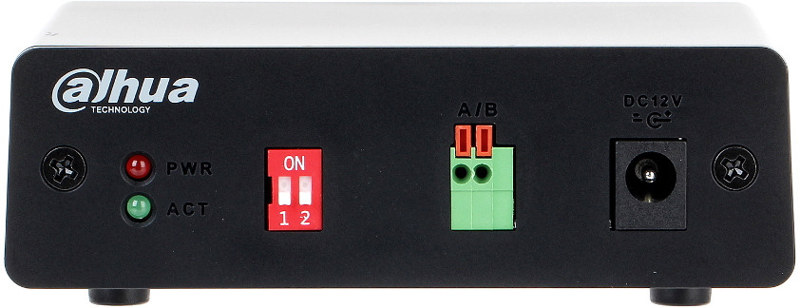

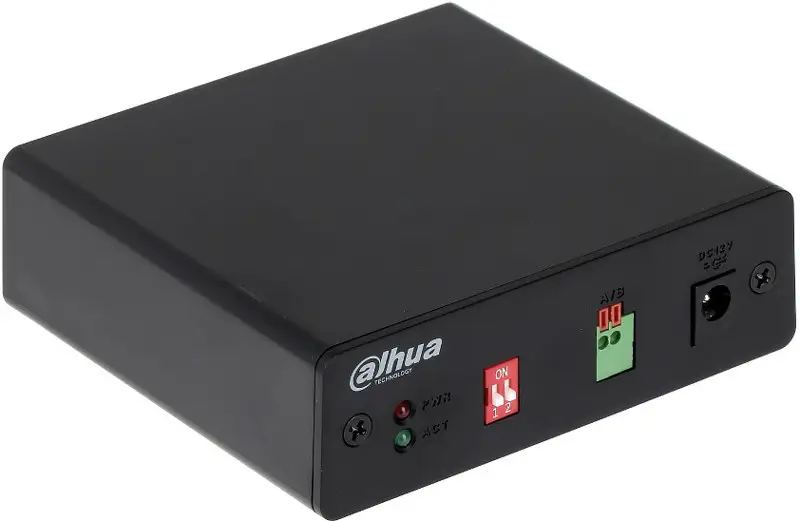

Moduł komunikacyjny RS-485 Dahua ARB1606
Model: ARB1606
Moduł komunikacyjny DAHUA ARB1606 umożliwia współpracę z rejestratorami DAHUA oraz rozszerzenie liczby obsługiwanych wejść i wyjść alarmowych. Komunikacja z urządzeniem odbywa się za pośrednictwem interfejsu RS-485, a przełącznik adresu pozwala ustawić adres modułu w instalacji.
Najważniejsze korzyści
- Rozszerzenie obsługi alarmów – 16 wejść oraz 6 wyjść urządzenia pozwala rozbudować funkcjonalność kompatybilnego systemu.
- Komunikacja przez RS-485 – moduł wykorzystuje interfejs RS-485 do wymiany danych z podłączonym systemem.
- Współpraca z rejestratorami DAHUA – urządzenie jest przeznaczone do pracy z rejestratorami tej marki.
- Możliwość ustawienia adresu – przełącznik adresu urządzenia ułatwia identyfikację modułu w instalacji.
- Niski pobór prądu – maksymalny pobór określono na 20 mA.
- Kompaktowa konstrukcja – obudowa ma wymiary 97 × 91 × 33 mm, dzięki czemu moduł zajmuje niewiele miejsca.
Funkcje i sposób działania
Interfejs RS-485
RS-485 służy do komunikacji modułu z kompatybilnym rejestratorem lub innym elementem systemu. Pozwala na przekazywanie informacji dotyczących obsługiwanych wejść i wyjść alarmowych.
Wejścia i wyjścia alarmowe

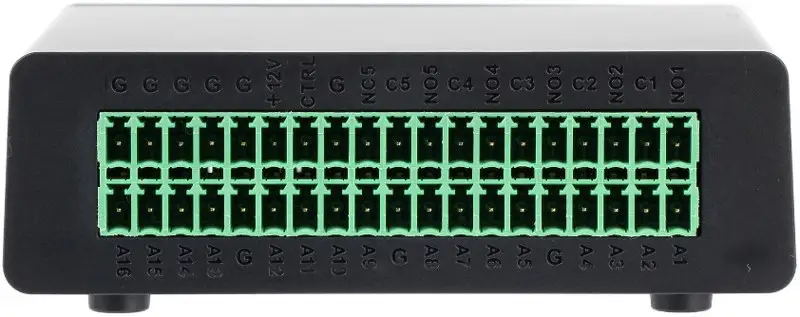

Moduł udostępnia 16 wejść alarmowych oraz 6 wyjść urządzenia. Dzięki temu może służyć do rozszerzenia liczby punktów alarmowych obsługiwanych przez system.
Przełącznik adresu urządzenia
Wbudowany przełącznik adresu umożliwia przypisanie modułowi określonego adresu komunikacyjnego. Urządzenie wyposażono również w 2-bitowy przełącznik DIP.
Przeznaczenie i zastosowanie
DAHUA ARB1606 jest przeznaczony do rozbudowy systemów wykorzystujących rejestratory DAHUA o dodatkowe wejścia i wyjścia alarmowe. Może być stosowany między innymi do:
- rozszerzania liczby wejść alarmowych rejestratora,
- rozszerzania liczby wyjść alarmowych systemu,
- integracji dodatkowych sygnałów alarmowych w instalacji CCTV,
- komunikacji z rejestratorem za pośrednictwem magistrali RS-485,
- budowy systemu z przypisaniem adresu komunikacyjnego modułu.
Producent
DAHUA – producent modułu komunikacyjnego ARB1606.
Specyfikacja techniczna
| Producent / marka | DAHUA |
| Model | ARB1606 |
| Typ urządzenia | Moduł komunikacyjny RS-485 |
| Interfejs komunikacyjny | RS-485 |
| Ilość wejść urządzenia | 16 |
| Ilość wyjść urządzenia | 6 |
| Konfiguracja wyjść podana w specyfikacji | 4 × NO + 1 × NO/NC |
| Przełącznik DIP | 2-bitowy |
| Przełącznik adresu urządzenia | Tak |
| Zasilanie | 12 V DC |
| Przesył zasilania | Nie |
| Pobór prądu | Maks. 20 mA |
| Temperatura pracy | -10°C do 55°C |
| Wymiary | 97 × 91 × 33 mm |
| Waga według specyfikacji technicznej | 0,122 kg |
| Waga podana w danych feedu | 0,2100 kg |
| SKU | 19603 |
| EAN | 6939554916045 |
| Kategoria | Telewizja przemysłowa – pozostałe |
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: moduł komunikacyjny
- Rodzina produktu: urządzenia systemów telewizji przemysłowej
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie podano
- Materiał powłoki: nie podano
- Materiał przewodnika: nie podano
- Długość: nie dotyczy
- Typ złącza: nie podano
- Wysokość Rack: nie dotyczy
- Szerokość: 91 mm
- Głębokość: 33 mm
- Kolor: nie podano
- Seria: ARB
- Dodatkowe parametry: RS-485, 16 wejść, 6 wyjść, zasilanie 12 V DC, przełącznik adresu, 2-bitowy przełącznik DIP
Interpretacja danych technicznych
Oznaczenie ARB1606 wskazuje na moduł komunikacyjny przeznaczony do rozbudowy systemu o dodatkową obsługę sygnałów alarmowych. Liczba 16 odnosi się do wejść urządzenia, natomiast liczba 6 do jego wyjść. Moduł komunikuje się przez RS-485 i wymaga zasilania 12 V DC.
W przekazanych danych występuje rozbieżność dotycząca masy urządzenia: specyfikacja techniczna podaje 0,122 kg, natomiast dane feedu 0,2100 kg. Przed instalacją należy zweryfikować sposób podawania masy w dokumentacji lub ofercie dostawcy.
FAQ
Do czego służy moduł DAHUA ARB1606?
Moduł służy do rozszerzenia liczby wejść i wyjść alarmowych we współpracującym systemie z rejestratorem DAHUA.
Jaki interfejs komunikacyjny wykorzystuje urządzenie?
Komunikacja odbywa się za pośrednictwem interfejsu RS-485.
Ile wejść i wyjść ma moduł?
Urządzenie ma 16 wejść oraz 6 wyjść. W szczegółowej specyfikacji podano konfigurację części wyjść: 4 × NO oraz 1 × NO/NC.
Jakie zasilanie jest wymagane?
Moduł wymaga zasilania 12 V DC. Dane techniczne wskazują, że urządzenie nie przesyła zasilania.
Czy można ustawić adres modułu?
Tak. Urządzenie wyposażono w przełącznik adresu oraz 2-bitowy przełącznik DIP.
W jakiej temperaturze może pracować ARB1606?
Deklarowany zakres temperatury pracy wynosi od -10°C do 55°C.
