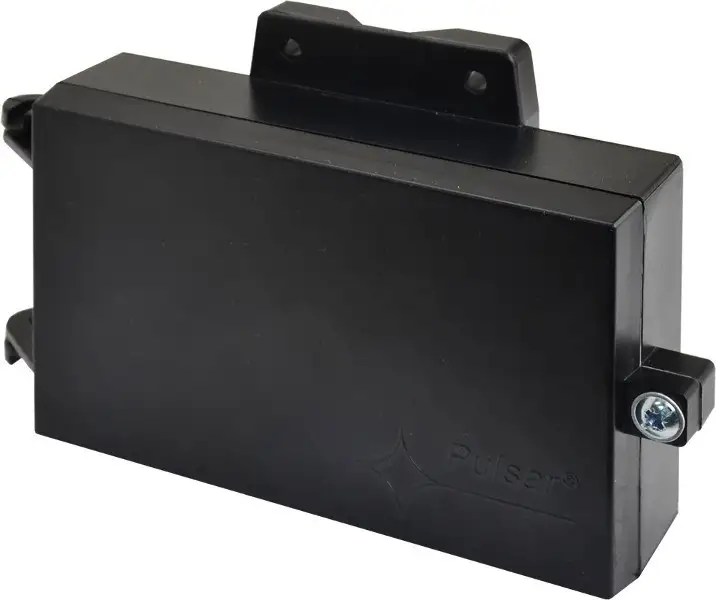

Moduł bezpiecznikowy w obudowie Pulsar AWZ592
Model: AWZ592
Producent: PULSAR | SKU: 12970 | EAN: 5901643199043
Moduł bezpiecznikowy do rozdziału zasilania

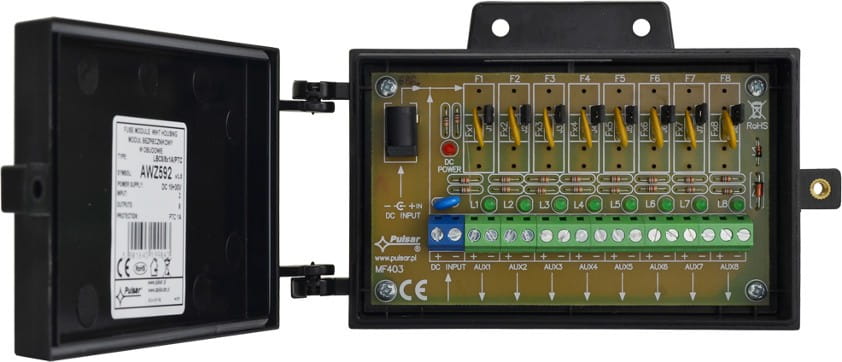

Pulsar AWZ592 to moduł bezpiecznikowy w obudowie, przeznaczony do rozdziału zasilania w systemach CCTV pracujących w zakresie od 10 V do 30 V DC. Urządzenie oferuje osiem niezależnych wyjść AUX, z których każde jest zabezpieczone bezpiecznikiem polimerowym PTC 1 A.
Dwa warianty doprowadzenia zasilania — gniazdo DC 5,5/2,1 lub złącze śrubowe — ułatwiają dopasowanie sposobu podłączenia do zastosowanej instalacji. Obecność napięcia oraz stan poszczególnych wyjść można kontrolować za pomocą sygnalizacji LED.
Najważniejsze korzyści
- Osiem niezależnych wyjść AUX pozwala rozdzielić zasilanie na kilka odbiorników.
- Bezpieczniki polimerowe PTC 1 A zabezpieczają każde wyjście przed skutkami przeciążenia i zwarcia.
- Dwa wejścia zasilania — gniazdo DC 5,5/2,1 oraz złącze śrubowe — zapewniają elastyczność podczas instalacji.
- Sygnalizacja LED informuje o obecności napięcia oraz stanie wyjść AUX1–AUX8.
- Zworki J1–J8 umożliwiają odłączenie zasilania na wybranym wyjściu AUX.
- Warystor na wejściu ogranicza skutki przepięć występujących w układzie zasilania.
Zastosowanie
Moduł może być stosowany do rozdziału zasilania w systemach CCTV wymagających napięcia 10–30 V DC. Sprawdzi się wszędzie tam, gdzie konieczne jest doprowadzenie zasilania do wielu odbiorników za pośrednictwem oddzielnie zabezpieczonych obwodów.
- rozdział zasilania w systemach monitoringu CCTV,
- zasilanie odbiorników podłączanych do wyjść AUX1–AUX8,
- budowa instalacji z niezależnym zabezpieczeniem poszczególnych obwodów,
- instalacje wymagające kontroli obecności napięcia i stanu wyjść za pomocą diod LED.
Funkcje i sposób działania
Niezależne zabezpieczenie wyjść
Każde z ośmiu wyjść AUX wyposażono w bezpiecznik polimerowy PTC o wartości 1 A. Rozwiązanie to pozwala oddzielnie zabezpieczyć poszczególne obwody zasilania.
Sygnalizacja stanu wyjść
Czerwona dioda LED sygnalizuje obecność napięcia zasilania DC. Zielone diody L1–L8 odpowiadają odpowiednio wyjściom AUX1–AUX8. Zadziałanie bezpiecznika PTC jest sygnalizowane zgaśnięciem właściwej diody.
Odłączanie wybranych wyjść
Zworki J1–J8 umożliwiają odłączenie zasilania na zacisku „+” wybranego wyjścia AUX. Każda zworka odpowiada konkretnemu wyjściu od AUX1 do AUX8.
Ochrona wejścia zasilania
Wejście modułu wyposażono w warystor, który chroni zasilacz przed skutkami przepięć w układzie zasilania. Konstrukcja uwzględnia również zabezpieczenie przeciwzwarciowe SCP oraz przeciążeniowe OLP.
Specyfikacja techniczna
| Typ produktu | Moduł bezpiecznikowy w obudowie |
|---|---|
| Model | AWZ592 |
| Producent | PULSAR |
| SKU | 12970 |
| EAN | 5901643199043 |
| Napięcie zasilania | 10–30 V DC |
| Pobór prądu | 8–70 mA przy UIN = 10–30 V DC |
| Liczba wejść zasilania | 2: gniazdo DC 5,5/2,1 lub złącze śrubowe |
| Liczba wyjść zasilania | 8, zaciski AUX |
| Bezpieczniki wyjściowe | 8 × PTC 1 A |
| Zabezpieczenia | Przeciwzwarciowe SCP, przeciążeniowe OLP, przepięciowe, 8 × PTC 1 A, warystor |
| Sygnalizacja optyczna | Czerwona dioda LED — obecność napięcia DC; zielone diody L1–L8 — stan wyjść AUX1–AUX8 |
| Warunki pracy | II klasa środowiskowa, od -10°C do 40°C |
| Wymiary | 126 × 78+16 × 42 mm (W × H × D), tolerancja +/-2 mm |
| Mocowanie | 2 wkręty montażowe, otwory Ø4 mm |
| Złącza wyjść zasilania | Złącza śrubowe Ø0,51–2,05 mm (AWG 24–12) |
| Złącza wejść zasilania | Gniazdo DC 5,5/2,1 oraz złącze śrubowe Ø0,51–2,05 mm (AWG 24–12) |
| Waga netto | 0,16 kg |
| Waga brutto | 0,23 kg |
| Deklaracje | CE, RoHS |
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: moduł bezpiecznikowy w obudowie
- Rodzina produktu: Pulsar AWZ
- Kategoria kabla: nie określono
- Typ ekranowania: nie określono
- Materiał powłoki: nie określono
- Materiał przewodnika: nie określono
- Długość: nie dotyczy
- Typ złącza: gniazdo DC 5,5/2,1 oraz złącza śrubowe
- Wysokość Rack: nie określono
- Szerokość: 126 mm
- Głębokość: 42 mm
- Kolor: nie określono
- Seria: AWZ
- Dodatkowe parametry: 8 wyjść AUX, zabezpieczenia PTC 1 A, sygnalizacja LED, zworki J1–J8
Interpretacja danych technicznych
AWZ592 jest modułem przeznaczonym do rozdzielania napięcia stałego na osiem niezależnych wyjść. Może być zasilany przez gniazdo DC 5,5/2,1 albo złącze śrubowe. Każdy obwód AUX posiada osobne zabezpieczenie PTC 1 A, a diody LED ułatwiają kontrolę obecności zasilania i stanu wyjść.
Moduł jest przystosowany do montażu za pomocą dwóch wkrętów w otworach o średnicy 4 mm. Przed zastosowaniem należy uwzględnić zakres napięcia zasilania oraz wydajność prądową użytego zasilacza. Zasilacz o zbyt małej wydajności może w przypadku zwarcia jednego z wyjść spowodować chwilowy zanik napięcia na pozostałych wyjściach.
O producencie
Producentem modułu AWZ592 jest PULSAR.
Najczęściej zadawane pytania
Do czego służy moduł Pulsar AWZ592?
Służy do rozdziału zasilania DC w systemach CCTV. Udostępnia osiem niezależnych wyjść AUX.
Jakim napięciem można zasilać moduł?
Moduł pracuje z napięciem od 10 V do 30 V DC.
Ile wyjść zasilania ma AWZ592?
Urządzenie ma osiem wyjść zasilania AUX, oznaczonych AUX1–AUX8.
Jak zabezpieczone są wyjścia?
Każde wyjście jest zabezpieczone bezpiecznikiem polimerowym PTC 1 A. Moduł posiada także zabezpieczenia przeciwzwarciowe SCP, przeciążeniowe OLP oraz warystor na wejściu.
Jak podłączyć zasilanie do modułu?
Zasilanie można doprowadzić przez gniazdo DC 5,5/2,1 lub złącze śrubowe.
Co oznaczają diody LED?
Czerwona dioda wskazuje obecność napięcia zasilania DC. Zielone diody L1–L8 informują o stanie odpowiadających im wyjść AUX1–AUX8. Zgaśnięcie właściwej diody może oznaczać zadziałanie bezpiecznika PTC na danym wyjściu.
