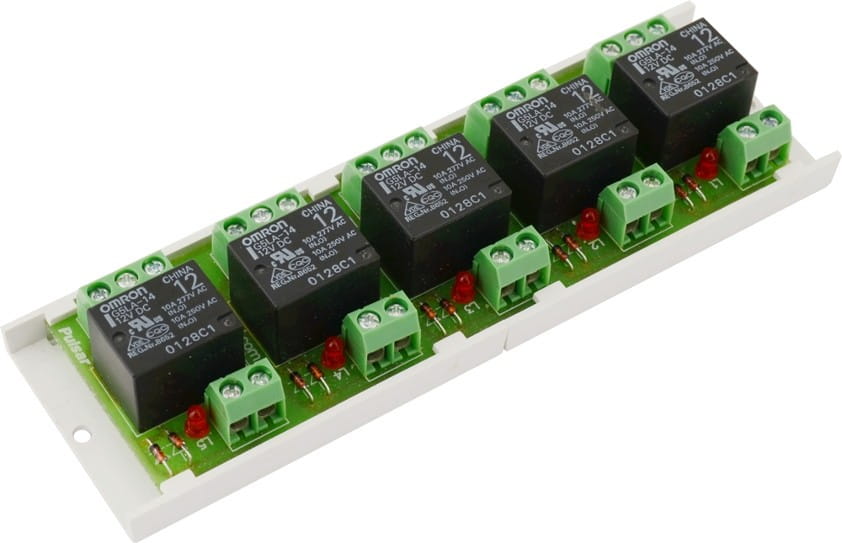

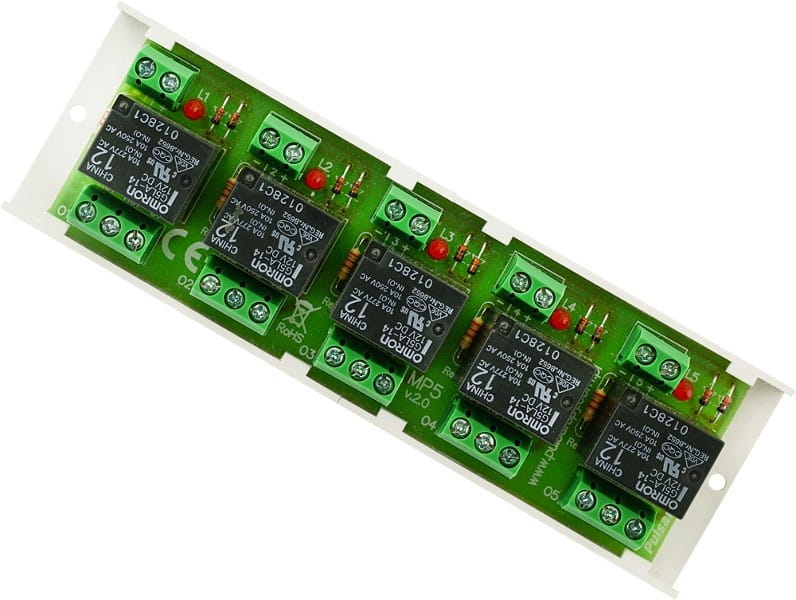

Moduł przekaźnikowy Pulsar MP5 AWZ520

Pulsar MP5 AWZ520 to pięciokanałowy moduł przekaźnikowy przeznaczony do instalacji niskonapięciowych. Umożliwia sterowanie i sygnalizowanie stanów, a dzięki separacji galwanicznej oddziela sygnały oraz źródła zasilania od wyjść modułu.

Najważniejsze korzyści

  • Pięć przekaźników pozwala obsługiwać kilka sygnałów lub obwodów za pomocą jednego modułu.
  • Styki C/NC/NO umożliwiają wykorzystanie styków wspólnych, normalnie zamkniętych i normalnie otwartych.
  • Separacja galwaniczna oddziela sygnały i źródła zasilania od wyjść modułu.
  • Współpraca z wyjściami OC systemów alarmowych pozwala użyć modułu do sterowania urządzeniami o dużym poborze prądu.
  • Parametry styków do 2 A umożliwiają przełączanie obwodów o napięciu do 30 V DC lub 50 V AC.
  • Kompaktowa konstrukcja open-frame o wymiarach 140 × 43 × 25 mm ułatwia uwzględnienie modułu w projekcie instalacji.

Przeznaczenie i zastosowanie

Moduł MP5 AWZ520 jest przeznaczony do pracy w instalacjach niskonapięciowych. Może służyć do sterowania i sygnalizowania stanów w systemach alarmowych oraz kontroli dostępu. Można go również wykorzystać do sterowania urządzeniami o dużym poborze prądu za pośrednictwem wyjść OC systemów alarmowych.

  • sterowanie obwodami w systemie alarmowym,
  • sygnalizowanie stanów w instalacji kontroli dostępu,
  • przełączanie sygnałów z wykorzystaniem wyjść przekaźnikowych,
  • sterowanie urządzeniami przez wyjścia OC systemu alarmowego.

Jak działają styki przekaźników?

Każdy z pięciu przekaźników udostępnia styki C, NC i NO. C to styk wspólny, NC jest normalnie zamknięty, a NO — normalnie otwarty. Dobór odpowiedniego styku zależy od sposobu działania sterowanego obwodu.

Separacja galwaniczna

Moduł zapewnia separację galwaniczną sygnałów i źródeł zasilania względem swoich wyjść. Funkcja ta pozwala rozdzielić obwody w układzie sterowania zgodnie z projektem instalacji.

Specyfikacja techniczna

  • Model: AWZ520
  • Oznaczenie modułu: MP5
  • Typ produktu: moduł przekaźnikowy
  • Liczba przekaźników: 5
  • Napięcie cewki przekaźnika: 10–14 V DC (−/+5%)
  • Prąd sterowania cewki: 37 mA przy 12 V DC
  • Styki przekaźników: C/NC/NO
  • Maksymalne napięcie styków: 30 V DC / 50 V AC
  • Maksymalny prąd styków: 2 A
  • Czas załączenia / wyłączenia: 15 ms / 8 ms (−/+5%)
  • Warunki pracy: II klasa środowiskowa, od −10°C do 40°C
  • Obudowa: brak, konstrukcja open-frame, IP00
  • Wymiary: 140 × 43 × 25 mm (±2 mm)
  • Masa netto / brutto: 0,093 kg / 0,120 kg
  • Montaż: taśma montażowa lub dwa wkręty montażowe
  • Wyprowadzenia: Ø 2,05 mm, AWG 24–12 dla styków przekaźnika
  • Producent: Pulsar
  • SKU: 4374

FAQ

Do czego służy moduł Pulsar MP5 AWZ520?

Moduł służy do sterowania i sygnalizowania stanów w instalacjach niskonapięciowych, między innymi w systemach alarmowych i kontroli dostępu.

Ile przekaźników ma moduł AWZ520?

Urządzenie ma pięć przekaźników ze stykami C/NC/NO.

Jakie napięcie zasilania przewidziano dla cewek przekaźników?

Napięcie cewki wynosi 10–14 V DC (−/+5%).

Jakie obciążenie mogą przełączać styki?

Maksymalny prąd styków wynosi 2 A, a maksymalne napięcie to 30 V DC lub 50 V AC.

Czy moduł zapewnia separację galwaniczną?

Tak. Moduł zapewnia separację galwaniczną sygnałów i źródeł zasilania w stosunku do swoich wyjść.
