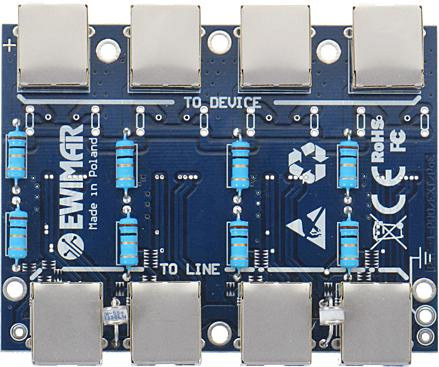

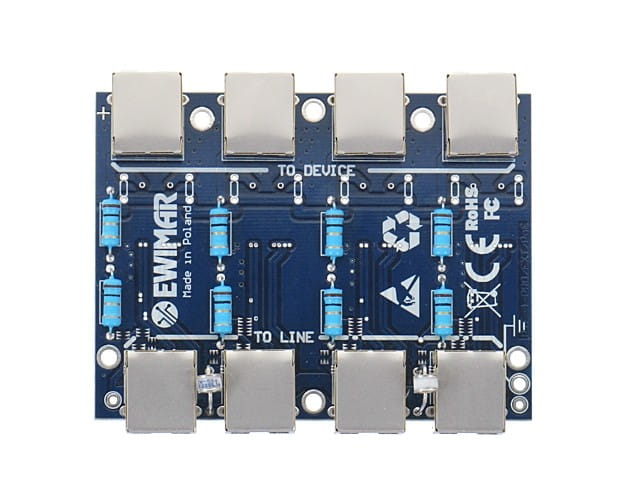

Moduł LAN z zabezpieczeniem przeciwprzepięciowym EXT z ochroną PoE EWIMAR PTF-54-EXT/PoE
Administratorem danych osobowych jest VirtualEye. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Koszty dostawy
Opinie
Produkty powiązane
PTF-4-EXT/PoE jest wysokiej klasy zabezpieczeniem modułowym, zawierającym 3 stopnie ochronne. Wykorzystuje między innymi automatyczne bezpieczniki MOSFET o czasie reakcji 1uS, działające jako super-szybki element odsprzęgający. Daje to bardzo wysoki poziom ochrony zarówno przed przepięciami jak i nagłymi skokami różnic potencjałów. Zalecany jest do ochrony routerów / switchy / kamer IP - montowanych ma masztach słupach lub dachach, gdzie są szczególnie narażone na wyładowania atmosferyczne.
Przykład zastosowania
Ochrona polega na dławieniu impulsów udarowych dużej mocy, powstających względem ziemi (iskrowniki gazowe) oraz impulsów indukowanych pomiędzy poszczególnymi żyłami par skrętki UTP podczas wyładowań. Impulsy te, mają destrukcyjne działanie na wzmacniacze interfejsów sieci Ethernet, pomimo stosowania izolacji galwanicznej używanej na warstwie sprzętowej.
Do zasilania wykorzystywane są piny 4,5 oraz 7,8, które zostały ze sobą połączone w celu zwiększenia przepływającego prądu przez układ zabezpieczający. Ze względu na ograniczoną moc rezystorów odsprzęgających, maksymalna moc zasilanych urządzeń nie powinna przekraczać 15W przy 48V. Rezystory odsprzęgające chronią komponenty ochronne przed uszkodzeniem, w przypadku wystąpienia przepięcia o dłuższym czasie i pozwalają na stopniowanie zabezpieczenia.
Do zasilania wykorzystywane są piny 4,5 oraz 7,8, które zostały ze sobą połączone w celu zwiększenia przepływającego prądu przez układ zabezpieczający. Ze względu na ograniczoną moc rezystorów odsprzęgających, maksymalna moc zasilanych urządzeń nie powinna przekraczać 15W przy 48V. Rezystory odsprzęgające chronią komponenty ochronne przed uszkodzeniem, w przypadku wystąpienia przepięcia o dłuższym czasie i pozwalają na stopniowanie zabezpieczenia.
Uproszczony schemat blokowy jednego kanału
Różnice pomiędzy serią PRO i EXTREME
Typowe zabezpieczenie serii Pro, posiada elementy odsprzęgające w postaci specjalnych rezystorów, które pomimo małych rozmiarów przenoszą dużą moc przed długi czas. Nagrzewanie się przez przepływający prąd powoduje zwiększanie się rezystancji, co zapewnia elektryczne odsprzęganie pomiędzy poszczególnymi stopniami ochrony. Jest to konieczne, aby zapewnić odpowiednią kolejność zadziałania dla ochronników małej oraz dużej mocy. Zarówno rezystory jak i termistory PTC posiadają bardzo dużą bezwładność czasową, co niesie za sobą ryzyko powstania impulsów po wtórnej stronie transformatora warstwy fizycznej i uszkodzenie kontrolerów Ethernet. Spowodowane jest to nagłym impulsem prądowym, który występuje podczas wyrównywania się wysokich potencjałów pomiędzy poszczególnymi urządzeniami. Ryzyko takie powstaje, gdy urządzenia końcowe (kamery IP) zainstalowane są na wysokich słupach, dachach lub uziemionych konstrukcjach metalowych.
Typowe zabezpieczenie serii Pro, posiada elementy odsprzęgające w postaci specjalnych rezystorów, które pomimo małych rozmiarów przenoszą dużą moc przed długi czas. Nagrzewanie się przez przepływający prąd powoduje zwiększanie się rezystancji, co zapewnia elektryczne odsprzęganie pomiędzy poszczególnymi stopniami ochrony. Jest to konieczne, aby zapewnić odpowiednią kolejność zadziałania dla ochronników małej oraz dużej mocy. Zarówno rezystory jak i termistory PTC posiadają bardzo dużą bezwładność czasową, co niesie za sobą ryzyko powstania impulsów po wtórnej stronie transformatora warstwy fizycznej i uszkodzenie kontrolerów Ethernet. Spowodowane jest to nagłym impulsem prądowym, który występuje podczas wyrównywania się wysokich potencjałów pomiędzy poszczególnymi urządzeniami. Ryzyko takie powstaje, gdy urządzenia końcowe (kamery IP) zainstalowane są na wysokich słupach, dachach lub uziemionych konstrukcjach metalowych.
Rozwiązanie w serii PRO
Seria Extreme posiada najnowsze rozwiązanie w postaci super-szybkich bezpieczników automatycznych, wykonywanych w technologii MOSFET. Zapewniają one bardzo niską oporność elektryczną podczas normalnej pracy, przez co w układzie LAN nie powoduje żadnych strat. Podczas przepływu prądu, kontrolowane jest jego natężenie i wzrost powyżej ustalonej wartości, obwód wejściowy automatycznie odłączany od obwodu wyjściowego w czasie maksymalnym 1uS. Zapewnia to całkowite odizolowanie warstwy fizycznej LAN od przewodu na czas zaistnienia ryzyka oraz powoduje szybsze narastanie napięcia na elementach ochronnych, dzięki czemu szybciej odbywa się reakcja na powstałe przepięcie. Czas przepięcia może trwać nieprzerwanie przez dowolnie długi czas a po jego ustąpieniu połączenie elektryczne przywracane jest automatycznie w ciągu 1uS. Konstrukcja taka wielokrotnie zwiększa skuteczność i szybkość zadziałania zabezpieczenia i przyczynia się do jego bardzo wysokiej odporności na uszkodzenie.
Aby uniknąć uszkodzenia bezpieczników elektronicznych, konieczne jest podłączenie przewodu uziemiającego do istniejącego uziemienia (spełniającego wymagania zapisane w obowiązujących przepisach) lub przewodu PE instalacji elektrycznej.
Niezalecane jest podłączenie urządzenia do instalacji odgromowej budynku.
Niezalecane jest podłączenie urządzenia do instalacji odgromowej budynku.
Do każdego zakupionego panela serii EXTREME, bezpłatnie dołączany jest upominek od firmy Ewimar.
Rozwiązanie w serii EXTREME
Specyfikacja techniczna:
| NAZWA PARAMETRU | WARTOŚĆ |
| Linia danych | |
|---|---|
| Ilość kanałów | 4 |
| Stopnie ochrony | 3 (ochronnik gazowy, bezpiecznik MOSFET, mostek ochronny) |
| Pojemność linia-linia | 6-8pF @ 0V, 1Mhz |
| Pojemność linia-ziemia | < 1pF |
| Poziom ochrony linia-linia | 6V-1kV, 20V @ 100A , 8/20uS |
| Poziom ochrony linia-ziemia | 90V-4kV, 2~4kA, 8/20uS |
| Maksmalne napięcie Uc | 6,8V |
| Maksymalna moc 8/20uS (linia-linia) | 2kW |
| Maksymalne napięcie linia-ziemia | 90VDC |
| Rezystancja szeregowa | 6 Ohm |
| Szybkość odsprzęgania | 1uS |
| Poziom izolacji przy zadziałaniu | 650V |
| Linia PoE | |
| Ilość kanałów | 4 |
| Stopnie ochrony | 2 (ochronnik gazowy, transil) |
| Poziom ochrony linia-linia dla PoE 10/1000uS | 600W / 100A, 10/1000uS |
| Maksmalne napięcie Uc dla PoE | 58V |
| Poziom ochrony linia-ziemia | 90V-4kV, 2~4kA, 8/20uS |
| Maksymalne napięcie linia-ziemia | 90VDC |
| Standard pracy PoE | zgodny z IEEE 802.3af typu B |
| Cechy wspólne | |
| Złącze wejściowe | RJ-45 |
| Złącze wyjściowe | RJ-45 |
| Wyjście uziemiające | Tak |
| Mocowanie | Obudowa |
| Dodatkowe opcje | Wymienne moduły różnych typów, pokrywa ochronna |
| Wymiary | 100 x 75 x 15 (mm) |
| Temperatura pracy | -30~+60°C |
