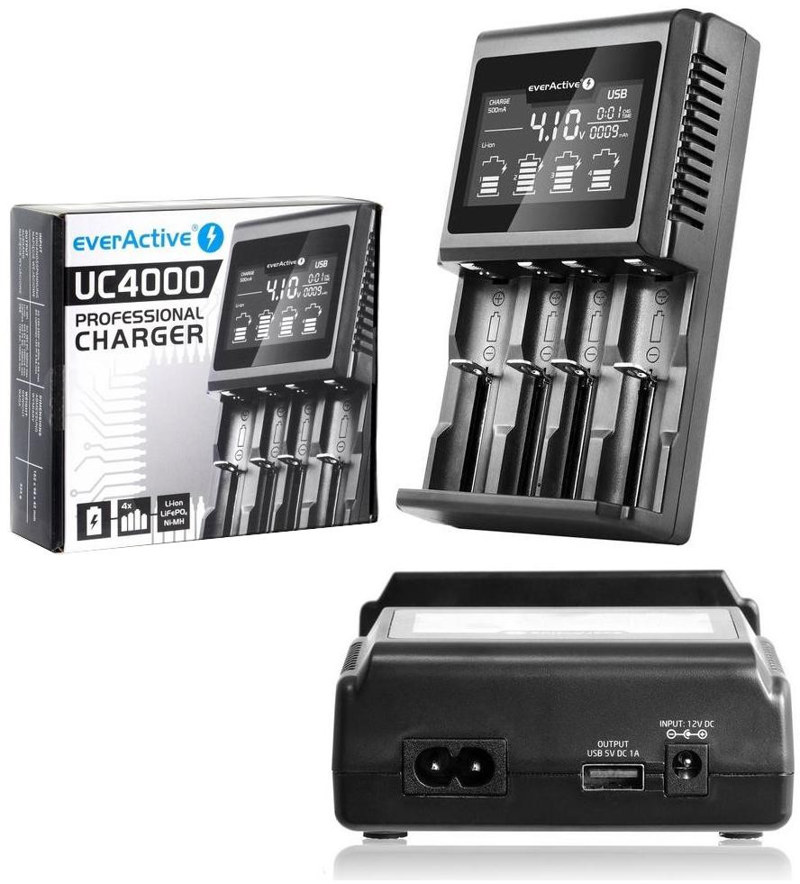

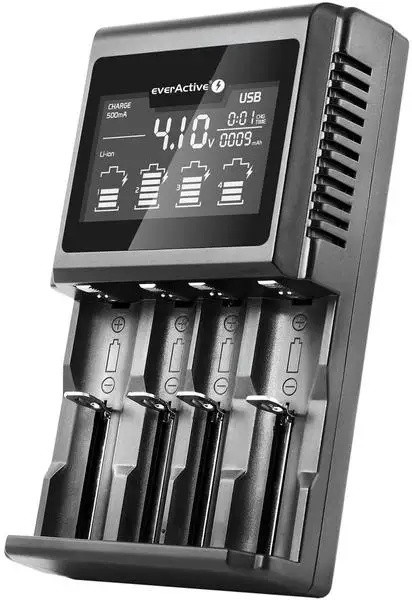

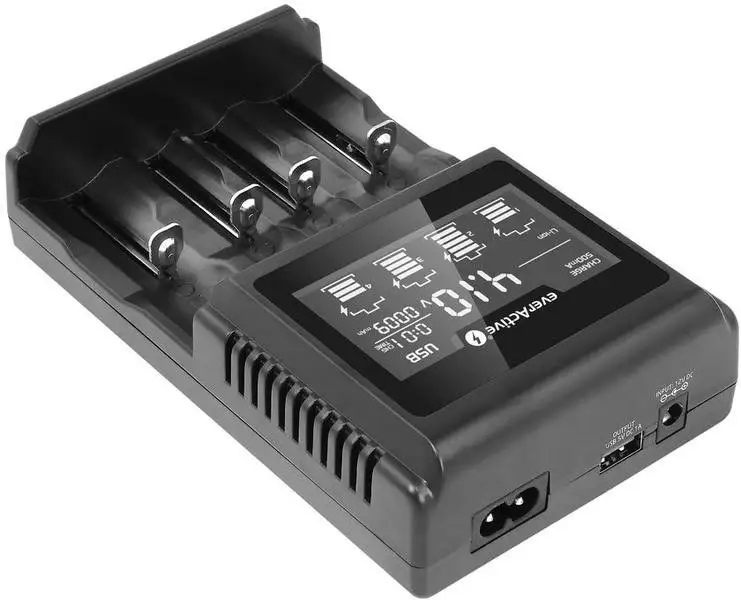

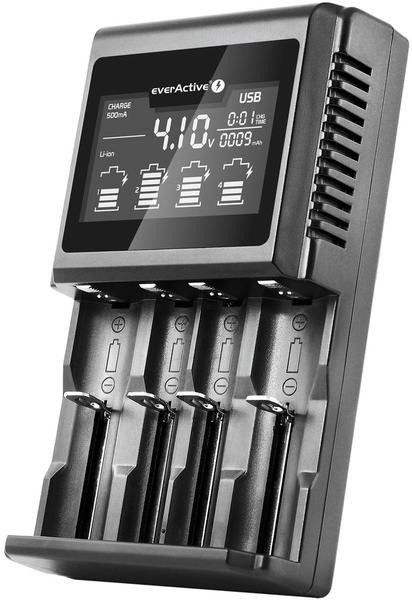

Ładowarka do akumulatorków cylindrycznych Li-ion oraz Ni-MH Everactive UC-4000

Najważniejsze korzyści

• Cztery niezależne kanały pozwalają ładować od jednego do czterech akumulatorów jednocześnie, także w nieparzystych konfiguracjach.
• Szeroka obsługa ogniw cylindrycznych obejmuje akumulatory Li-ion, Li-FePO4 i Ni-MH w wielu popularnych rozmiarach.
• Regulowany prąd ładowania dla ogniw Li-ion i Li-FePO4 wynosi 0,5 A lub 1 A na kanał, natomiast dla Ni-MH 0,5 A na kanał.
• Tryb rozładowania z odświeżaniem najpierw rozładowuje akumulator, a następnie automatycznie ładuje go do pełna.
• Capacity Review umożliwia pomiar i przegląd pojemności akumulatora podczas rozładowania oraz ładowania.
• Rozbudowany zestaw zabezpieczeń obejmuje ochronę przed przeładowaniem, nadmiernym rozładowaniem, zwarciem, przeciążeniem, przegrzaniem i odwrotną polaryzacją.

Funkcje i sposób działania

Ładowanie i rozładowanie z odświeżaniem

Urządzenie oferuje dwa podstawowe tryby pracy: Charge, czyli ładowanie, oraz Discharge, czyli rozładowanie z odświeżaniem. W drugim trybie akumulator jest najpierw rozładowywany, a następnie automatycznie ładowany do pełna. Parametry i wyniki są zapamiętywane niezależnie dla każdego procesu.

Proces ładowania sterowany procesorowo

Dla ogniw Li-ion i Li-FePO4 stosowana jest metoda CC/CV, czyli ładowanie stałym prądem i stałym napięciem. Akumulatory Ni-MH są ładowane metodą CC z detekcją dV/PVD. Takie rozwiązanie pozwala dopasować sposób zakończenia ładowania do rodzaju ogniwa.

Capacity Review

Funkcja Capacity Review wykorzystuje rozładowanie prądem 300 mA do pomiaru pojemności. Dla każdego akumulatora można sprawdzić dwie wartości w mAh: wynik uzyskany podczas rozładowania oraz wynik dotyczący ładowania. Ułatwia to ocenę rzeczywistej pojemności ogniwa i weryfikację poprawności procesu ładowania.

Obsługa ogniw Flat Top i akumulatorów 0,00 V

Ładowarka jest przystosowana do ogniw z płaskim plusem, określanych jako Flat Top, a także do akumulatorów zabezpieczonych i niezabezpieczonych. Zastosowana funkcja reanimacji jest przeznaczona do prób przywrócenia ładowania akumulatorów wskazujących napięcie 0,00 V.

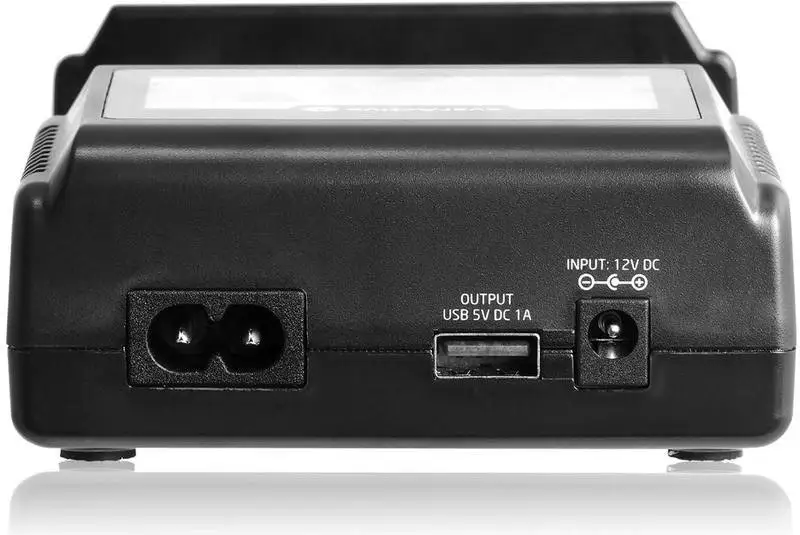

Wyjście USB

Wyjście USB 5 V / 1 A umożliwia zasilanie i ładowanie urządzeń USB po podłączeniu ładowarki do zasilania. Jest to funkcja ładowarki sieciowej USB, a nie Power Banku.

Zastosowanie

• ładowanie od jednego do czterech cylindrycznych akumulatorów Li-ion, Li-FePO4 lub Ni-MH,
• ładowanie ogniw zabezpieczonych z PCM/PCB oraz niezabezpieczonych,
• obsługa akumulatorów z płaskim plusem Flat Top,
• rozładowywanie i odświeżanie akumulatorów w celu sprawdzenia ich parametrów,
• pomiar pojemności ogniw w ramach funkcji Capacity Review,
• zasilanie lub ładowanie urządzeń USB przez wyjście 5 V / 1 A.

Obsługiwane typy i rozmiary akumulatorów

Ładowarka współpracuje z akumulatorami:

• Li-ion 3,6–3,7 V,
• Li-FePO4,
• Ni-MH,
• zabezpieczonymi i niezabezpieczonymi,
• z płaskim plusem Flat Top.

Obsługiwane rozmiary: R6 AA, R03 AAA, R14 C, R20 D, 10440, 14500, 14650, 17500, 17670, 18350, 18500, 18650, 20700, 21700, 22650, 25500, 26500, 26650, 32650, 33600 oraz 16340 R-CR123e.

Specyfikacja techniczna

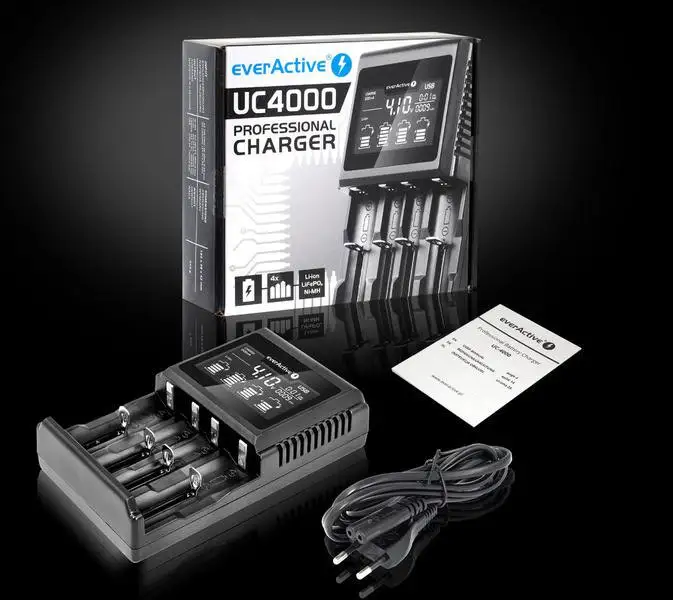

Zawartość zestawu

• ładowarka Everactive UC-4000,
• kabel zasilający o długości 1 m,
• instrukcja obsługi.

Rozpoznane dane techniczne z nazwy produktu

• Typ produktu: ładowarka do akumulatorów cylindrycznych
• Rodzina produktu: ładowarki do akumulatorów Li-ion oraz Ni-MH
• Kategoria kabla: kabel zasilający w zestawie, 1 m
• Typ ekranowania: brak danych
• Materiał powłoki: brak danych
• Materiał przewodnika: brak danych
• Długość: kabel zasilający 1 m
• Typ złącza: brak danych
• Wysokość Rack: nie dotyczy
• Szerokość: 98 mm; maksymalna szerokość akumulatora 33 mm
• Głębokość: brak odrębnego parametru; wymiary urządzenia 162 × 98 × 42 mm
• Kolor: brak danych
• Seria: UC-4000
• Dodatkowe parametry: 4 niezależne kanały, obsługa Li-ion, Li-FePO4 i Ni-MH, wyjście USB 5 V / 1 A, Capacity Review

Interpretacja danych technicznych

Everactive UC-4000 jest uniwersalną ładowarką do cylindrycznych akumulatorów o różnych wymiarach i chemiach ogniw. Cztery niezależne kanały pozwalają ładować akumulatory pojedynczo lub w dowolnych kombinacjach do czterech sztuk. Regulacja prądu dla ogniw litowych, osobne metody ładowania dla różnych typów akumulatorów oraz funkcja Capacity Review umożliwiają nie tylko uzupełnianie energii, ale również sprawdzanie procesu ładowania i pojemności ogniw.

FAQ

Jakie akumulatory obsługuje Everactive UC-4000?

Ładowarka obsługuje cylindryczne akumulatory Li-ion 3,6–3,7 V, Li-FePO4 oraz Ni-MH. Można stosować ogniwa zabezpieczone i niezabezpieczone, w tym modele Flat Top.

Ile akumulatorów można ładować jednocześnie?

Urządzenie ma cztery niezależne kanały, dlatego umożliwia jednoczesne ładowanie od jednego do czterech akumulatorów.

Czy kanały działają niezależnie?

Tak. Każdy z czterech kanałów / slotów działa niezależnie, co pozwala ładować pojedyncze akumulatory oraz różne, także nieparzyste kombinacje ogniw.

Do czego służy funkcja Capacity Review?

Capacity Review służy do pomiaru i przeglądu pojemności akumulatorów w mAh. Funkcja pokazuje wartości związane zarówno z rozładowaniem, jak i ładowaniem ogniwa.

Czy wyjście USB działa jak Power Bank?

Nie. Wyjście USB 5 V / 1 A działa jako wyjście ładowarki sieciowej USB i wymaga podłączenia urządzenia do zasilania.

Jaki jest maksymalny rozmiar obsługiwanego akumulatora?

Maksymalne wymiary akumulatora wynoszą 71 mm wysokości i 33 mm szerokości.

Co znajduje się w zestawie?

W zestawie znajdują się ładowarka UC-4000, kabel zasilający o długości 1 m oraz instrukcja obsługi.
