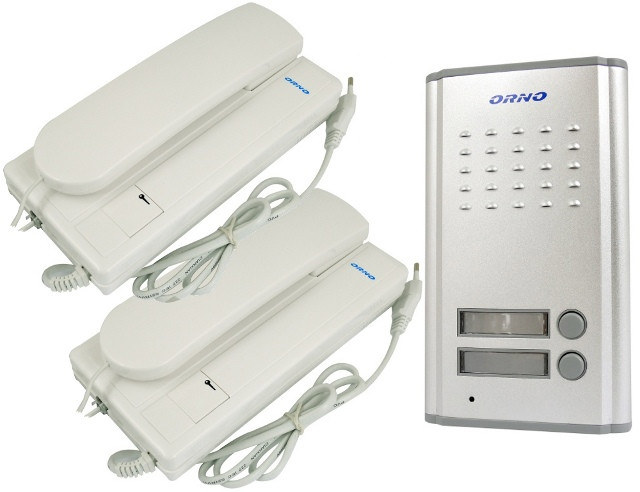

Domofon Orno OR-DOM-RL-903/RL-3208AA; 9095

NAJWAŻNIEJSZE KORZYŚCI

• Obsługa dwóch rodzin – w zestawie znajdują się dwa unifony, co pozwala zastosować domofon w budynku dwurodzinnym.
• Bezpośrednie sterowanie elektrozaczepem – panel współpracuje z elektrozaczepem zasilanym napięciem 12 V DC bez konieczności stosowania dodatkowego transformatora.
• Montaż podtynkowy – zewnętrzny moduł można osadzić w przygotowanej przestrzeni montażowej; opcjonalna osłona OR-DOM-RL-901DN umożliwia montaż natynkowy.
• Aluminiowa obudowa panelu zewnętrznego – materiał konstrukcyjny panelu został wskazany jako aluminium.
• Regulowany elektroniczny gong – unifon generuje sygnał dźwiękowy, którego poziom głośności można dostosować.
• Podświetlany szyld na nazwiska – rozwiązanie ułatwia identyfikację lokatorów przy panelu wejściowym.

SPECYFICZNE FUNKCJE PRODUKTU

Komunikacja DUPLEX umożliwia prowadzenie rozmowy pomiędzy panelem zewnętrznym a unifonem. Zestaw wykorzystuje niewielką liczbę przewodów: połączenie elementów domofonu realizowane jest przewodem dwużyłowym.

Bezpośrednie sterowanie elektrozaczepem oznacza, że moduł zewnętrzny udostępnia wyjście 12 V prądu stałego dla elektrozaczepu stanowiącego element dodatkowy instalacji.

Podświetlenie szyldu na nazwiska pozwala umieścić oznaczenia lokatorów w panelu zewnętrznym i ułatwia ich odczytanie.

Tryb energooszczędny w czuwaniu został wskazany dla panelu zewnętrznego jako minimalne zużycie prądu w czasie oczekiwania.

ZASTOSOWANIE

Domofon ORNO OR-DOM-RL-903/RL-3208AA jest przeznaczony do budynków dwurodzinnych, w których potrzebna jest komunikacja z osobą znajdującą się przy wejściu oraz kontrola dostępu do posesji lub domu.

• domy dwurodzinne,
• budynki z dwoma lokalami mieszkalnymi,
• wejścia na posesję wyposażone w elektrozaczep,
• instalacje wymagające dwóch unifonów i obsługi jednego przejścia.

CHARAKTERYSTYKA ZESTAWU

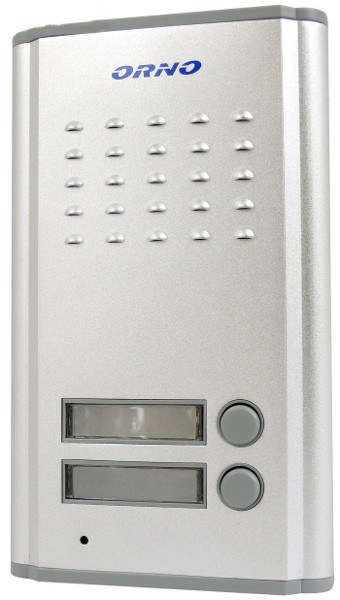

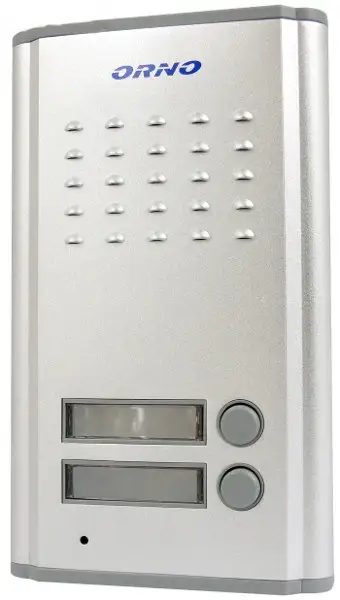

Panel zewnętrzny

• aluminiowa obudowa,
• montaż podtynkowy,
• możliwość zastosowania osłony OR-DOM-RL-901DN do montażu natynkowego,
• podświetlany szyld na nazwiska,
• bezpośrednie sterowanie elektrozaczepem bez dodatkowego transformatora,
• zasilanie 12 V z modułu wewnętrznego,
• zakres temperatury pracy od -20°C do +50°C.

Unifony

• dwa unifony w zestawie,
• biały kolor odbiornika,
• komunikacja DUPLEX,
• wbudowany zasilacz i przewód zasilający,
• zabezpieczenie każdego unifonu bezpiecznikiem,
• elektroniczny gong z regulacją głośności,
• zasilanie 230 V / 50 Hz AC,
• zakres temperatury pracy od 0°C do +45°C.

INFORMACJE O PRODUCENCIE

ORNO – producent zestawu domofonowego OR-DOM-RL-903/RL-3208AA.

SPECYFIKACJA TECHNICZNA

Dane ogólne

• Rodzaj produktu: domofon
• Model: OR-DOM-RL-903
• Rodzina produktu: zestaw domofonowy
• Producent: ORNO
• SKU: 9095
• EAN: 5908235905303
• Liczba obsługiwanych przejść: 1
• Liczba unifonów: 2
• Czytnik zbliżeniowy: nie
• Wbudowana klawiatura: nie
• Wyświetlacz: brak
• Masa zestawu: 1,7500 kg

Moduł zewnętrzny

• Napięcie zasilania: 12 V z modułu wewnętrznego
• Napięcie wyjściowe dla elektrozaczepu: 12 V DC
• Materiał obudowy: aluminium
• Sposób montażu: podtynkowy
• Zakres temperatury pracy: od -20°C do +50°C
• Masa modułu zewnętrznego: około 0,335 kg
• Wymiary zewnętrzne: 116 x 200 x 54 mm (szer. x wys. x gł.)
• Wymiary do montażu podtynkowego: 100 x 165 x 40 mm (szer. x wys. x gł.)

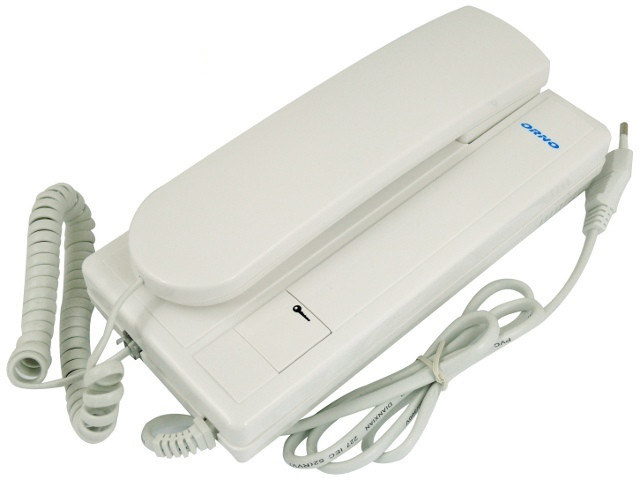

Moduł wewnętrzny – unifon

• Kolor odbiornika: biały
• Napięcie zasilania: 230 V / 50 Hz AC
• Rodzaj komunikacji: DUPLEX
• Sygnał wywołania: elektroniczny gong
• Regulacja głośności: tak
• Zakres temperatury pracy: od 0°C do +45°C
• Masa modułu wewnętrznego: około 0,385 kg
• Wymiary zewnętrzne: 215 x 98 x 68 mm (wys. x szer. x gł.)

Okablowanie

• Przewód panel zewnętrzny – unifon: dwużyłowy, maksymalna długość 100 m
• Przewód unifon – elektrozaczep: dwużyłowy, maksymalna długość 100 m
• Przekrój pojedynczych żył: 0,6–0,8 mm²
• Kategoria kabla: nie określono w danych technicznych
• Typ ekranowania: nie określono w danych technicznych
• Materiał powłoki przewodu: nie określono w danych technicznych
• Materiał przewodnika: nie określono w danych technicznych

PARAMETRY TECHNICZNE ROZPOZNANE Z NAZWY PRODUKTU

• Typ produktu: domofon
• Rodzina produktu: OR-DOM
• Kategoria kabla: brak danych
• Typ ekranowania: brak danych
• Materiał powłoki: brak danych
• Materiał przewodnika: brak danych
• Długość: brak danych dla produktu; w specyfikacji przewodów podano maksymalnie 100 m
• Typ złącza: brak danych
• Wysokość Rack: nie dotyczy
• Szerokość: panel zewnętrzny 116 mm; unifon 98 mm
• Głębokość: panel zewnętrzny 54 mm; unifon 68 mm
• Kolor: biały odbiornik; kolor panelu nie został określony
• Seria: OR-DOM
• Dodatkowe parametry: dwa unifony, obsługa jednego przejścia, komunikacja DUPLEX, montaż podtynkowy

INTERPRETACJA DANYCH TECHNICZNYCH

Oznaczenie OR-DOM-RL-903 odnosi się do zestawu domofonowego z jednym panelem zewnętrznym i dwoma unifonami. Panel wymaga montażu podtynkowego, a do przygotowania instalacji należy uwzględnić wymiary wnęki 100 x 165 x 40 mm. Elektrozaczep nie jest częścią opisanego zestawu; dla tego elementu przewidziano wyjście 12 V DC.

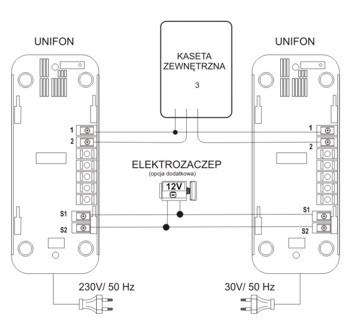

Połączenia pomiędzy urządzeniami wykonuje się przewodami dwużyłowymi. Dla przewodów panel–unifon oraz unifon–elektrozaczep podano maksymalną długość 100 m i przekrój żył od 0,6 do 0,8 mm².

FAQ

Czy zestaw jest przeznaczony dla dwóch rodzin?

Tak. W komplecie znajdują się dwa unifony, a produkt jest przeznaczony do zastosowania w budynkach dwurodzinnych.

Czy panel zewnętrzny montuje się podtynkowo?

Tak. Standardowo panel jest przeznaczony do montażu podtynkowego. Zastosowanie osłony OR-DOM-RL-901DN umożliwia montaż natynkowy.

Czy elektrozaczep znajduje się w zestawie?

Elektrozaczep jest wskazany jako element dodatkowy. Panel posiada wyjście 12 V prądu stałego przeznaczone do jego zasilania.

Czy domofon ma czytnik zbliżeniowy lub klawiaturę?

Nie. Zgodnie z danymi technicznymi zestaw nie posiada czytnika zbliżeniowego ani wbudowanej klawiatury.

Czy unifon umożliwia regulację głośności dzwonka?

Tak. Unifon generuje elektroniczny sygnał gongu z możliwością regulacji poziomu głośności.

Jakie przewody należy przewidzieć podczas instalacji?

Do połączenia panelu z unifonem oraz unifonu z elektrozaczepem przewidziano przewody dwużyłowe o przekroju pojedynczych żył 0,6–0,8 mm². Maksymalna długość każdego z tych połączeń wynosi 100 m.
