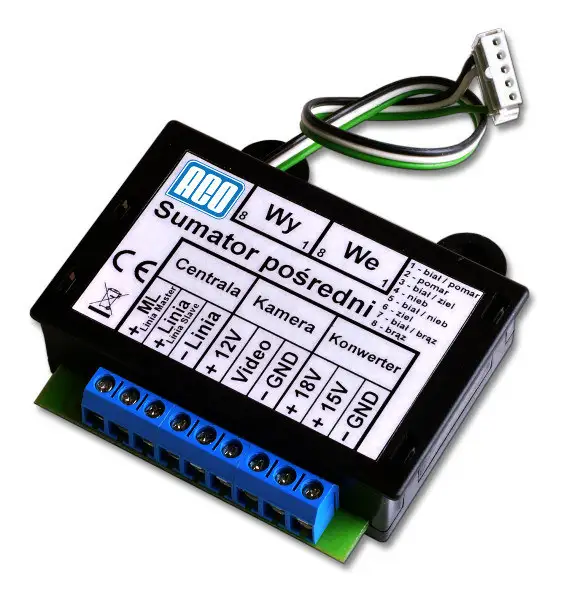

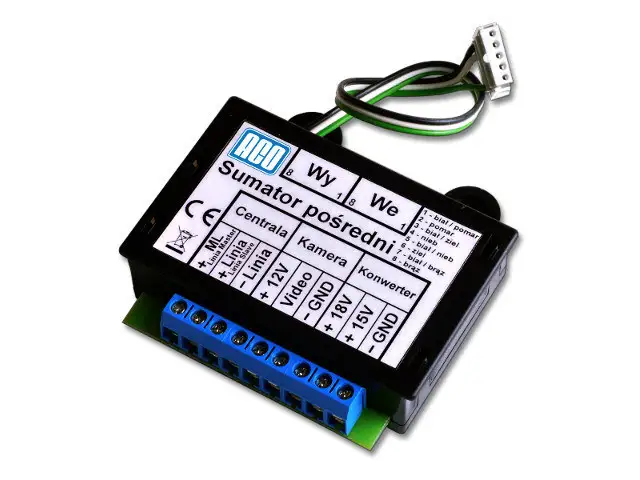

ACO CDNVSp – sumator pośredni do systemu CDNV
ACO CDNVSp to moduł przeznaczony do rozbudowy cyfrowej magistrali systemu wideo CDNV. Urządzenie umożliwia połączenie toru wideo, linii audio, zasilania oraz kamery wbudowanej w panel lub modułu CDNVK.
Sumator wyposażono w wejście i wyjście magistrali wideo na gniazdach RJ45, złącze EXTMOD do podłączenia centrali lub panelu oraz złącza śrubowe ARK do połączeń audio i zasilania. Kompaktowe wymiary 70,5 × 71 × 19,5 mm ułatwiają uwzględnienie modułu w istniejącej instalacji.
Najważniejsze korzyści
- Rozbudowa istniejącej cyfrowej magistrali wideo systemu CDNV.
- Wejście i wyjście magistrali wideo dostępne za pośrednictwem gniazd RJ45.
- Możliwość podłączenia centrali lub panelu przez złącze EXTMOD.
- Obsługa linii audio z centrali, panelu oraz poprzedzającego urządzenia.
- Możliwość podłączenia kamery wbudowanej w panel lub modułu CDNVK.
- Kompaktowa konstrukcja oraz zasilanie 15 V DC / 50 mA.
Specyficzne funkcje
Włączenie w magistralę wideo – jedno wejście i jedno wyjście RJ45 pozwalają podłączyć moduł do cyfrowego toru wideo systemu CDNV.
Połączenia z centralą lub panelem – złącze EXTMOD służy do podłączenia centrali albo panelu systemu.
Obsługa linii audio – złącza śrubowe ARK umożliwiają podłączenie linii audio z centrali lub panelu, a także linii audio z poprzedzającej centrali lub panelu przez złącze „ML”.
Podłączenie kamery – moduł obsługuje kamerę wbudowaną w panel lub moduł CDNVK. Wejście kamery ma parametry 75 Ω / 1 Vp-p i zapewnia zasilanie 12 V.
Zastosowanie
ACO CDNVSp jest przeznaczony do instalacji, w których konieczne jest pośrednie połączenie elementów cyfrowego systemu wideo CDNV. Moduł można wykorzystać między innymi do:
- włączenia dodatkowego elementu w tor magistrali wideo,
- połączenia centrali lub panelu za pomocą złącza EXTMOD,
- przekazania linii audio z centrali, panelu lub wcześniejszego urządzenia,
- podłączenia kamery wbudowanej w panel,
- podłączenia modułu CDNVK,
- doprowadzenia zasilania do modułu za pomocą złączy śrubowych ARK.
Informacje o producencie
Producentem modułu jest ACO. Model CDNVSp należy do kategorii modułów przeznaczonych do systemu CDNV.
Specyfikacja techniczna
| Producent | ACO |
|---|---|
| Model | CDNVSp |
| Typ produktu | Sumator pośredni do systemu CDNV |
| Kategoria | Moduły |
| Typ instalacji | Cyfrowa |
| Przewód instalacyjny | Skrętka kategorii 5e lub 6 |
| Zasilanie | 15 V DC / 50 mA |
| Pobór mocy w trybie czuwania | 0 W |
| Wymiary | 70,5 × 71 × 19,5 mm |
| Wejście magistrali wideo | 1 × gniazdo RJ45 |
| Wyjście magistrali wideo | 1 × gniazdo RJ45 |
| Złącze centrali lub panelu | 1 × EXTMOD |
| Złącza dodatkowe | Złącza śrubowe ARK |
| Obsługa linii audio | Linia audio z centrali lub panelu oraz linia audio z poprzedzającej centrali lub panelu przez złącze „ML” |
| Podłączenie kamery | Kamera wbudowana w panel lub moduł CDNVK |
| Parametry wejścia kamery | 75 Ω / 1 Vp-p, zasilanie 12 V |
| Podłączenie zasilania | Złącza śrubowe ARK |
| SKU | 4326 |
| EAN | 5905997381185 |
| Waga | 0,0500 kg |
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: sumator pośredni
- Rodzina produktu: system CDNV
- Kategoria kabla: nie wynika bezpośrednio z nazwy; w specyfikacji wskazano skrętkę kategorii 5e lub 6
- Typ ekranowania: brak danych
- Materiał powłoki: brak danych
- Materiał przewodnika: brak danych
- Długość: brak danych
- Typ złącza: RJ45, EXTMOD oraz złącza śrubowe ARK
- Wysokość Rack: nie dotyczy / brak danych
- Szerokość: 70,5 mm
- Głębokość: 19,5 mm
- Kolor: brak danych
- Seria: CDNV
- Dodatkowe parametry: wejście i wyjście magistrali wideo, obsługa linii audio oraz możliwość podłączenia kamery wbudowanej w panel lub modułu CDNVK
Interpretacja danych technicznych
Model CDNVSp jest modułem pośrednim dla cyfrowego systemu wideo CDNV. Jego wejście i wyjście RJ45 służą do włączenia urządzenia w magistralę wideo, natomiast złącze EXTMOD umożliwia podłączenie centrali lub panelu. Złącza śrubowe ARK obsługują połączenia audio i zasilanie. Dostępne wejście kamery jest przeznaczone dla kamery wbudowanej w panel lub modułu CDNVK.
Wymiary modułu wynoszą 70,5 × 71 × 19,5 mm. W danych produktu nie określono materiału obudowy, koloru ani szczegółów konstrukcyjnych niewskazanych w specyfikacji.
FAQ – najczęściej zadawane pytania
Do czego służy ACO CDNVSp?
To sumator pośredni przeznaczony do rozbudowy i łączenia elementów cyfrowej magistrali systemu wideo CDNV.
Jakie przewody można zastosować w instalacji?
Specyfikacja wskazuje na wykorzystanie skrętki kategorii 5e lub 6.
Czy moduł ma wejście i wyjście magistrali wideo?
Tak. Urządzenie ma jedno wejście i jedno wyjście magistrali wideo, oba w formie gniazd RJ45.
Czy do modułu można podłączyć centralę lub panel?
Tak. Do tego celu służy złącze EXTMOD.
Czy ACO CDNVSp obsługuje połączenia audio?
Tak. Moduł umożliwia podłączenie linii audio z centrali lub panelu oraz linii audio z poprzedzającej centrali lub panelu przez złącze „ML”.
Czy można podłączyć kamerę?
Tak. Dostępne jest podłączenie kamery wbudowanej w panel lub modułu CDNVK. Parametry wejścia kamery wynoszą 75 Ω / 1 Vp-p, a przewidziane zasilanie kamery to 12 V.
Jakie są wymiary modułu?
Wymiary produktu wynoszą 70,5 × 71 × 19,5 mm.
