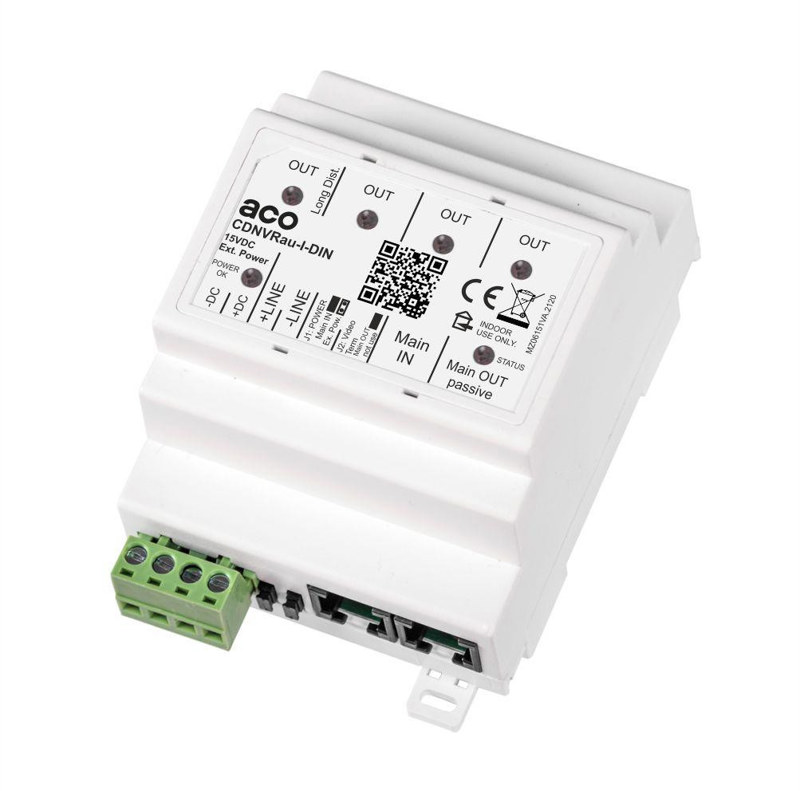

ACO CDNVRau-I-DIN inteligentny aktywny rozdzielacz video systemu P na szynę DIN

Model: CDNVRau-I-DIN

Producent: ACO  |  SKU: 36524  |  EAN: 5905997381123

Aktywny rozdzielacz video do cyfrowych instalacji ACO

ACO CDNVRau-I-DIN to inteligentny, aktywny rozdzielacz przeznaczony do cyfrowych systemów ACO pracujących w systemie P. Urządzenie przekazuje magistralę obejmującą sygnał video, linię oraz zasilanie, rozdzielając ją na cztery wyjścia aktywne i jedno wyjście pasywne.

Aktywne wyjścia wykorzystują wbudowane wzmacniacze video, natomiast wyjście pasywne pozwala na dalsze prowadzenie magistrali, w tym podłączenie kolejnego rozdzielacza. Konstrukcja została przystosowana do montażu na szynie DIN oraz instalacji natynkowej.

Wbudowany system monitorowania kontroluje stan wejścia i wyjść, w tym poprawność napięć oraz występowanie zwarć. Informacje o pracy urządzenia przekazują niezależne diody LED, a kody błyskowe ułatwiają rozpoznanie nieprawidłowości.

Najważniejsze korzyści

  • Cztery aktywne wyjścia – umożliwiają rozdzielenie magistrali z wykorzystaniem wbudowanych wzmacniaczy video.
  • Dodatkowe wyjście pasywne – pozwala na dalsze prowadzenie magistrali lub podłączenie kolejnego rozdzielacza.
  • Kontrola stanu instalacji – urządzenie monitoruje wejście i wyjścia, w tym napięcia oraz występowanie zwarć.
  • Ograniczenie wpływu awarii – nieprawidłowe wyjście może zostać odłączone, a po ustaniu zwarcia automatycznie ponownie załączone.
  • Czytelna sygnalizacja LED – osobne diody dla wejścia i wyjść informują o stanie pracy oraz pomagają identyfikować błędy.
  • Elastyczny montaż – obudowa zajmuje cztery moduły DIN i może być również instalowana natynkowo.

Specyficzne funkcje urządzenia

Rozdział magistrali video, linii i zasilania

Główne wejście RJ45 przekazuje magistralę video, linię oraz zasilanie. Pięć wyjść RJ45 służy do dalszego rozprowadzenia tych sygnałów w instalacji systemu P.

Aktywne wyjścia ze wzmacniaczem

Cztery wyjścia aktywne posiadają wbudowane wzmacniacze video. Ich maksymalne obciążenie wynosi do 0,7 A. Takie rozwiązanie pozwala rozdzielać magistralę z jednego punktu na kilka odgałęzień.

Wyjście pasywne

Piąte wyjście działa bez wzmacniacza. Może służyć do dalszego prowadzenia magistrali, w tym do połączenia z kolejnym rozdzielaczem.

Monitorowanie zwarć i napięć

Rozdzielacz niezależnie nadzoruje wejście oraz poszczególne wyjścia. W przypadku wykrycia nieprawidłowości może odłączyć konkretne wyjście. Po ustaniu zwarcia wyjście jest automatycznie ponownie załączane.

Terminacja magistrali video

Wbudowana zworka terminatora video umożliwia zakończenie głównej magistrali w miejscu montażu urządzenia.

Dodatkowe zasilanie i połączenia śrubowe

Urządzenie może korzystać z zasilania magistrali głównej lub dodatkowego zasilacza 15 V DC. Złącza śrubowe ARK umożliwiają podłączenie dodatkowego zasilania oraz sygnału linii dla odbiorników audio.

Zastosowanie

Model CDNVRau-I-DIN sprawdzi się jako punkt rozdzielenia magistrali w cyfrowych instalacjach ACO systemu P. Dzięki kompaktowej obudowie może zostać umieszczony w rozdzielnicy na szynie DIN albo zamontowany natynkowo w miejscu prowadzenia kilku odgałęzień.

  • rozdzielanie głównej magistrali na cztery aktywne odgałęzienia,
  • prowadzenie dalszej magistrali przez wyjście pasywne,
  • montaż w punkcie zbiorczym instalacji lub na piętrze,
  • podłączenie odbiorników video w konfiguracji systemowej do 70 m, przy zastosowaniu odpowiedniej liczby zasilaczy,
  • ograniczanie strat sygnału video na dłuższych odcinkach dzięki wzmacniaczom w wyjściach aktywnych,
  • zakończenie głównej magistrali za pomocą wbudowanej zworki terminatora video,
  • rozprowadzenie linii audio i podłączenie dodatkowego zasilania przez złącza śrubowe ARK.

Możliwość bezpośredniego podłączenia odbiorników oraz osiągany zasięg zależą od konfiguracji systemu i zastosowanej liczby zasilaczy.

Rozpoznane dane techniczne z nazwy produktu

Typ produktuInteligentny, aktywny rozdzielacz video
Rodzina produktuUrządzenia do cyfrowych systemów domofonowych ACO
Kategoria kablaNie dotyczy nazwy produktu; instalacja przewidziana dla skrętki kategorii 5e lub 6
Typ ekranowaniaNie podano
Materiał powłokiObudowa z tworzywa ABS
Materiał przewodnikaNie podano
DługośćNie dotyczy; w określonej konfiguracji systemu obsługiwane są odcinki do 70 m
Typ złączaRJ45 oraz złącza śrubowe ARK
Wysokość RackNie dotyczy
Szerokość4 moduły DIN
Głębokość59,2 mm
KolorNie podano
SeriaCDNVRau-I-DIN
Dodatkowe parametry4 wyjścia aktywne, 1 wyjście pasywne, wzmacniacze video, monitorowanie stanów, sygnalizacja LED, terminator video
Aco CDNVRau-I-DIN Inteligentny rozdzielacz aktywny video do systemu p na szynę din

Specyfikacja techniczna

ProducentACO
Model / indeksCDNVRau-I-DIN
SKU36524
EAN5905997381123
Typ urządzeniaAktywny rozdzielacz video do cyfrowych systemów montowany na szynie DIN
SystemSystem P
ObudowaTworzywo ABS
Wymiary91,1 × 71 × 59,2 mm
Szerokość montażowa4 moduły DIN
MontażSzyna DIN lub natynkowo
Typ instalacjiCyfrowa, skrętka kategorii 5e lub 6
Zasilanie15 V DC / 60 mA
Pobór mocy w trybie czuwaniaOkoło 0,9 W
Wejście główne1 × RJ45 – magistrala video, linia i zasilanie
Wyjścia RJ455 × magistrala: video, linia i zasilanie
Wyjścia aktywne4 × wyjście ze wzmacniaczem; maksymalne obciążenie do 0,7 A
Wyjście pasywne1 × wyjście bez wzmacniacza
Złącza śrubowe ARKPodłączenie sygnału linii dla odbiorników audio oraz dodatkowego zasilania
SygnalizacjaNiezależne diody LED dla wejścia i wyjść; kody błyskowe
Terminacja videoWbudowana zworka terminatora video

Interpretacja danych technicznych

Oznaczenie CDNVRau-I-DIN wskazuje na inteligentny rozdzielacz przeznaczony do montażu na szynie DIN. Urządzenie pracuje w cyfrowym systemie P i rozdziela magistralę zawierającą sygnał video, linię oraz zasilanie.

Cztery wyjścia aktywne są wyposażone we wzmacniacze video, a piąte wyjście działa pasywnie. Dzięki temu urządzenie może pełnić funkcję punktu podziału instalacji lub umożliwiać jej dalsze rozbudowanie przez wyjście pasywne.

Specyfikacja przewiduje zastosowanie skrętki kategorii 5e lub 6. Wartość do 70 m odnosi się do bezpośredniego podłączenia odbiorników video przy określonej konfiguracji systemu i odpowiedniej liczbie zasilaczy.

Producent

Producentem urządzenia jest ACO. Model CDNVRau-I-DIN należy do urządzeń przeznaczonych do cyfrowych instalacji domofonowych i wideodomofonowych ACO pracujących w systemie P.

FAQ – najczęściej zadawane pytania

Do jakiego systemu przeznaczony jest rozdzielacz?

ACO CDNVRau-I-DIN jest przeznaczony do cyfrowych instalacji ACO pracujących w systemie P.

Ile wyjść posiada urządzenie?

Rozdzielacz ma cztery wyjścia aktywne ze wzmacniaczami video oraz jedno wyjście pasywne bez wzmacniacza.

Czym różni się wyjście aktywne od pasywnego?

Wyjścia aktywne wykorzystują wbudowane wzmacniacze video. Wyjście pasywne nie ma wzmacniacza i może służyć do dalszego prowadzenia magistrali, w tym do podłączenia kolejnego rozdzielacza.

Czy urządzenie monitoruje zwarcia?

Tak. Urządzenie kontroluje stan wejścia i wyjść, w tym poprawność napięć oraz występowanie zwarć. Nieprawidłowe wyjście może zostać odłączone, a po ustaniu zwarcia automatycznie ponownie załączone.

Jak sygnalizowany jest stan pracy?

Status wejścia i poszczególnych wyjść wskazują niezależne diody LED. Kody błyskowe pomagają rozpoznać rodzaj występującej nieprawidłowości.

Gdzie można zamontować urządzenie?

Rozdzielacz można zamontować na szynie DIN albo natynkowo. Zajmuje szerokość czterech modułów DIN.

Jakie przewody można zastosować w instalacji?

Specyfikacja wskazuje na cyfrową instalację wykonaną skrętką kategorii 5e lub 6.

Czy urządzenie ma terminator video?

Tak. Wbudowana zworka umożliwia zakończenie głównej magistrali video w miejscu instalacji rozdzielacza.
