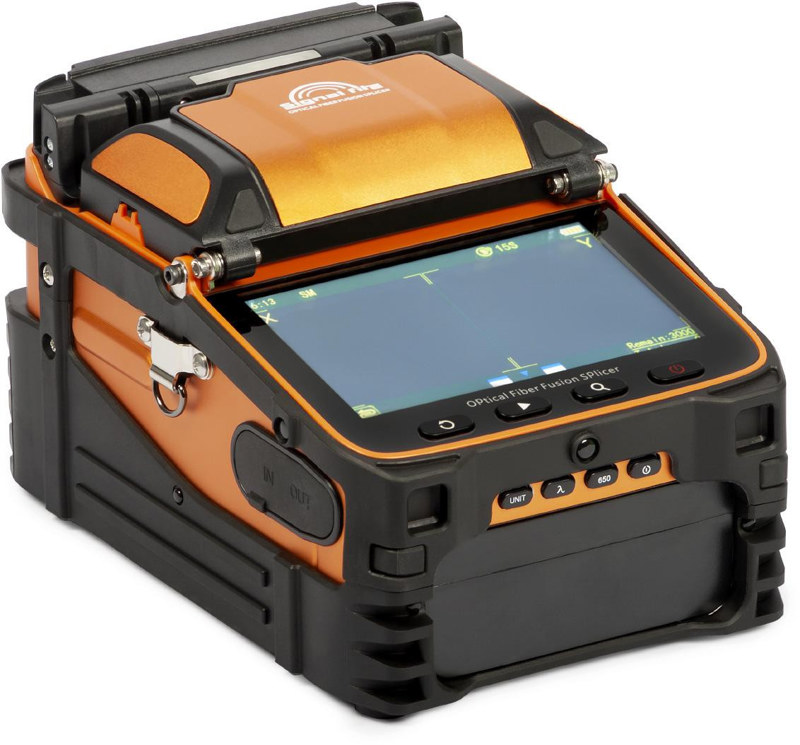

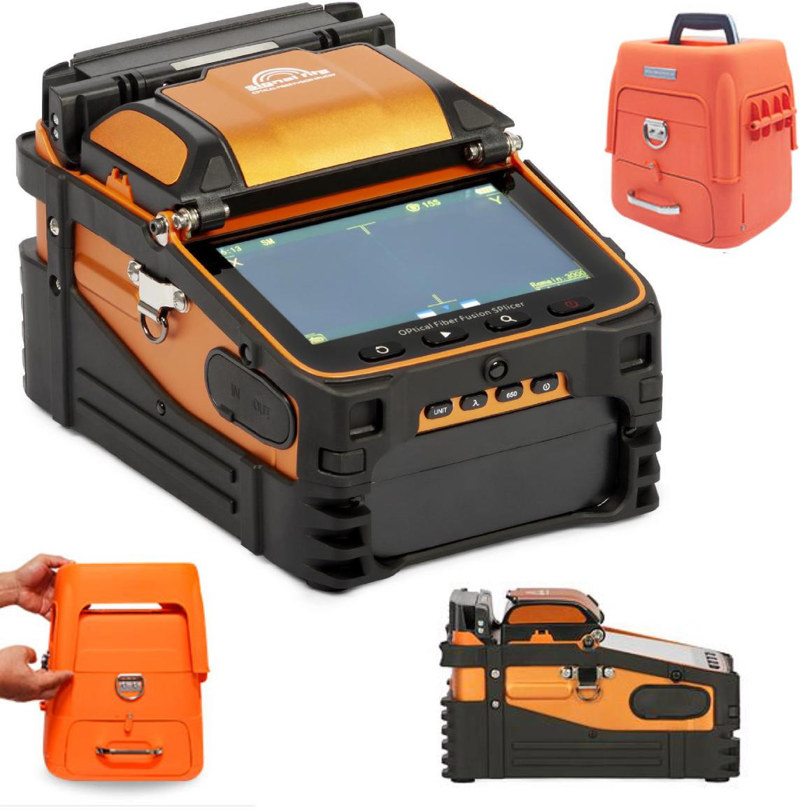

Spawarka światłowodowa SIGNAL FIRE AI-9 ze skrzynką i zestawem narzędzi
Model: AI-9
SKU: 22722 | EAN: 5902887054655

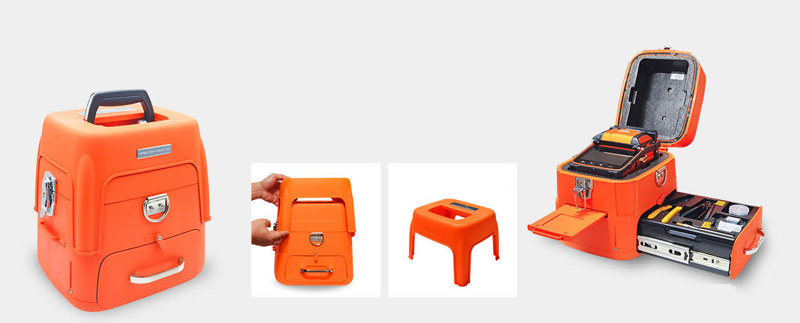

Signal Fire AI-9 to spawarka światłowodowa wyposażona w automatyczne pozycjonowanie włókien, autofocus, miernik mocy optycznej oraz wizualny lokalizator uszkodzeń VFL. Zestaw obejmuje urządzenie, skrzynkę oraz zestaw narzędzi, dzięki czemu najważniejsze elementy do pracy i transportu znajdują się w jednym komplecie.
Najważniejsze korzyści
- Precyzyjne pozycjonowanie włókien — sześć silników umożliwia ustawianie włókien do rdzenia, do płaszcza lub manualnie.
- Automatyczne centrowanie i autofocus — funkcje ułatwiają przygotowanie włókien do spawania.
- Krótki czas pracy — czas spawania wynosi około 5 sekund, a zgrzewanie osłony trwa 15 sekund dla osłony 40 mm.
- Wbudowane funkcje pomiarowe — miernik mocy optycznej obsługuje sześć długości fali i zakres pomiarowy od -70 dBm do +6 dBm.
- Diagnostyka toru światłowodowego — lokalizator VFL o długości fali 650 nm i mocy 15 mW może pracować w trybie ciągłym lub tonowym 2 Hz.
- Mobilna praca — akumulator litowy 7800 mAh, kompaktowa obudowa urządzenia oraz skrzynka ułatwiają transport zestawu.
Funkcje i możliwości
Pozycjonowanie do rdzenia i płaszcza
Spawarka pozwala na pozycjonowanie włókien do rdzenia, do płaszcza oraz w trybie manualnym. Zastosowanie sześciu silników odpowiada za ruch i ustawienie włókien w procesie przygotowania do spawania.
Tryb automatyczny i autofocus
Tryb Auto oraz funkcja autofocus wspierają obsługę urządzenia podczas ustawiania obrazu włókien. Obraz można powiększyć do x300 dla osi X i Y lub do x150 przy jednoczesnym wyświetlaniu obu osi.
Miernik mocy optycznej
Wbudowany miernik obsługuje długości fal: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm oraz 1625 nm. Zakres pomiaru wynosi od -70 dBm do +6 dBm, a deklarowany błąd pomiaru jest mniejszy niż 0,3 dB.
Wizualny lokalizator uszkodzeń VFL
VFL wykorzystuje światło o długości fali 650 nm i mocy 15 mW. Dostępny jest tryb pracy ciągłej oraz tryb tonowy 2 Hz, co pozwala dopasować sposób sygnalizacji do wykonywanego testu.
Kontrola parametrów spawania
Urządzenie oferuje manualną kalibrację łuku elektrycznego oraz programową blokadę spawarki. Połączenie ustawień automatycznych i manualnych pozwala dopasować sposób pracy do obsługiwanych włókien.
Zastosowanie
Spawarka jest przeznaczona do wykonywania połączeń włókien światłowodowych oraz kontroli podstawowych parametrów toru optycznego. Może być wykorzystywana między innymi do:
- spawania włókien jednomodowych SM, wielomodowych MM, DS oraz NZDS,
- prac instalacyjnych i serwisowych przy infrastrukturze światłowodowej,
- wykonywania połączeń włókien o różnych średnicach bufora i płaszcza w zakresie podanym w specyfikacji,
- sprawdzania mocy optycznej dla obsługiwanych długości fal,
- lokalizowania uszkodzeń z użyciem wizualnego lokalizatora VFL,
- pracy mobilnej z wykorzystaniem akumulatora i transportu w dołączonej skrzynce.
Parametry techniczne wynikające z nazwy produktu
| Typ produktu | Spawarka światłowodowa |
| Rodzina produktu | Signal Fire AI-9 |
| Kategoria | Narzędzia – spawarki |
| Model | AI-9 |
| Elementy zestawu | Spawarka, skrzynka i zestaw narzędzi |
| Producent | SIGNAL FIRE |
| SKU | 22722 |
| EAN | 5902887054655 |
Specyfikacja techniczna
| Nazwa | Signal Fire AI-9 |
| Kod | L5875 |
| Pozycjonowanie włókien | Do rdzenia, do płaszcza, manualne |
| Automatyczne centrowanie | Tak |
| Autofocus | Tak |
| Tryb pracy | Auto |
| Liczba silników | 6 |
| Czas spawania | 5 s |
| Czas zgrzewania osłony | 15 s dla osłony 40 mm |
| Obsługiwane włókna | SM: G.652, G.657; MM: G.651 – OM1, OM2, OM3, OM4; DS; NZDS: G.655 |
| Typowe tłumienie spawu | 0,025 dB dla SM; 0,01 dB dla MM; 0,04 dB dla DS/NZDS |
| Tłumienie odbić | Nie mniejsze niż 60 dB |
| Kalibracja łuku elektrycznego | Manualna |
| Wytrzymałość elektrod | Około 3000 spawów |
| Elektrody zapasowe | W zestawie |
| Średnica bufora włókien | 80–150 μm |
| Średnica płaszcza włókien | 100–1000 μm |
| Długość cięcia włókien | Dla pokrycia 250 μm: 8–16 mm; dla pokrycia większego niż 250 μm: 16 mm |
| Test wytrzymałości | Tak, siła 2 N |
| Powiększenie obrazu | x300 dla osi X oraz Y; x150 dla obu osi jednocześnie |
| Wyświetlacz | Kolorowy TFT 5,1 cala, 800 × 480 px |
| Procesor | 4-rdzeniowy |
| Zasilanie | Akumulator litowy 7800 mAh |
| Czas ładowania | 3,5 h |
| Zasilacz | AC 100–240 V, wyjście DC 13,5 V / 4 A |
| Miernik mocy optycznej – długości fal | 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm |
| Miernik mocy optycznej – zakres pomiaru | -70 dBm…+6 dBm |
| Miernik mocy optycznej – błąd pomiaru | < 0,3 dB |
| Wizualny lokalizator uszkodzeń VFL – długość fali | 650 nm |
| Wizualny lokalizator uszkodzeń VFL – moc | 15 mW |
| Wizualny lokalizator uszkodzeń VFL – tryb pracy | Ciągły lub ton 2 Hz |
| Blokada spawarki | Programowa |
| Zakres temperatur pracy | -15…+50°C |
| Wilgotność pracy | < 95%, bez kondensacji |
| Masa spawarki | 2,08 kg z akumulatorem |
| Masa zestawu | 7,1 kg |

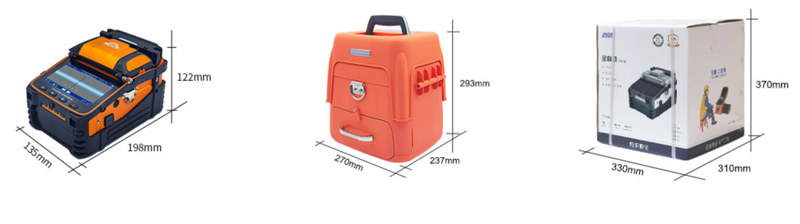

| Wymiary spawarki | 130 × 122 × 148 mm |
| Wymiary skrzynki | 270 × 237 × 293 mm |
| Dodatkowe wyposażenie i funkcje | Adapter USB, aplikacja do konfiguracji i diagnostyki |
Producent
Producentem urządzenia jest SIGNAL FIRE. Model AI-9 należy do kategorii spawarek światłowodowych i został wyposażony w funkcje pozycjonowania włókien, pomiaru mocy optycznej oraz lokalizacji uszkodzeń VFL.
FAQ – najczęściej zadawane pytania
Jakie włókna obsługuje spawarka SIGNAL FIRE AI-9?
Urządzenie obsługuje włókna jednomodowe SM G.652 i G.657, wielomodowe MM G.651 w standardach OM1, OM2, OM3 i OM4, a także włókna DS oraz NZDS G.655.
Ile trwa wykonanie spawu?
Deklarowany czas spawania wynosi 5 sekund. Zgrzewanie osłony trwa 15 sekund dla osłony o długości 40 mm.
Czy można ustawić sposób pozycjonowania włókien?
Tak. Dostępne jest pozycjonowanie do rdzenia, do płaszcza oraz pozycjonowanie manualne. Spawarka oferuje również tryb Auto i autofocus.
Jaki zakres pomiaru ma wbudowany miernik mocy?
Miernik pracuje w zakresie od -70 dBm do +6 dBm i obsługuje długości fal od 850 nm do 1625 nm, zgodnie z podanymi parametrami.
Do czego służy funkcja VFL?
Wizualny lokalizator uszkodzeń VFL emituje światło o długości fali 650 nm i służy do wizualnej kontroli przebiegu oraz lokalizowania uszkodzeń w torze światłowodowym.
Czy urządzenie może pracować bez stałego zasilania?
Tak. Spawarka ma akumulator litowy o pojemności 7800 mAh. W zestawie przewidziano również zasilacz AC 100–240 V z wyjściem DC 13,5 V / 4 A.
Czy zestaw zawiera zapasowe elektrody?
Tak, w zestawie znajdują się zapasowe elektrody. Deklarowana wytrzymałość elektrod wynosi około 3000 spawów.
