Adapter PoE obniżający czy podwyższający napięcie — jak dobrać konwerter ATTE do urządzenia?

Urządzenie działa na 5 V lub 12 V, a w instalacji dostępne jest zasilanie PoE? W takiej sytuacji może przydać się adapter PoE zmieniający napięcie. Nie wystarczy jednak wybrać modelu o właściwej wartości na wyjściu. Trzeba również sprawdzić, czy adapter jest zgodny ze źródłem zasilania, wymaganiami urządzenia, dostępną mocą i sposobem podłączenia.

W tym poradniku wyjaśniamy, jak dobrać konwerter ATTE obniżający albo podwyższający napięcie i jak uniknąć typowych błędów przy zakupie. Poszczególne parametry produktu zawsze zweryfikuj w jego opisie oraz dokumentacji urządzenia, które ma być zasilane.

Do czego służy adapter PoE zmieniający napięcie?

Adapter PoE pozwala dopasować zasilanie dostępne w instalacji do wymagań urządzenia. W zależności od konstrukcji może obniżać napięcie, na przykład do wartości wymaganej przez urządzenie końcowe, albo je podwyższać. Przed zakupem sprawdź kierunek konwersji: model obniżający napięcie nie zastąpi podwyższającego i odwrotnie.

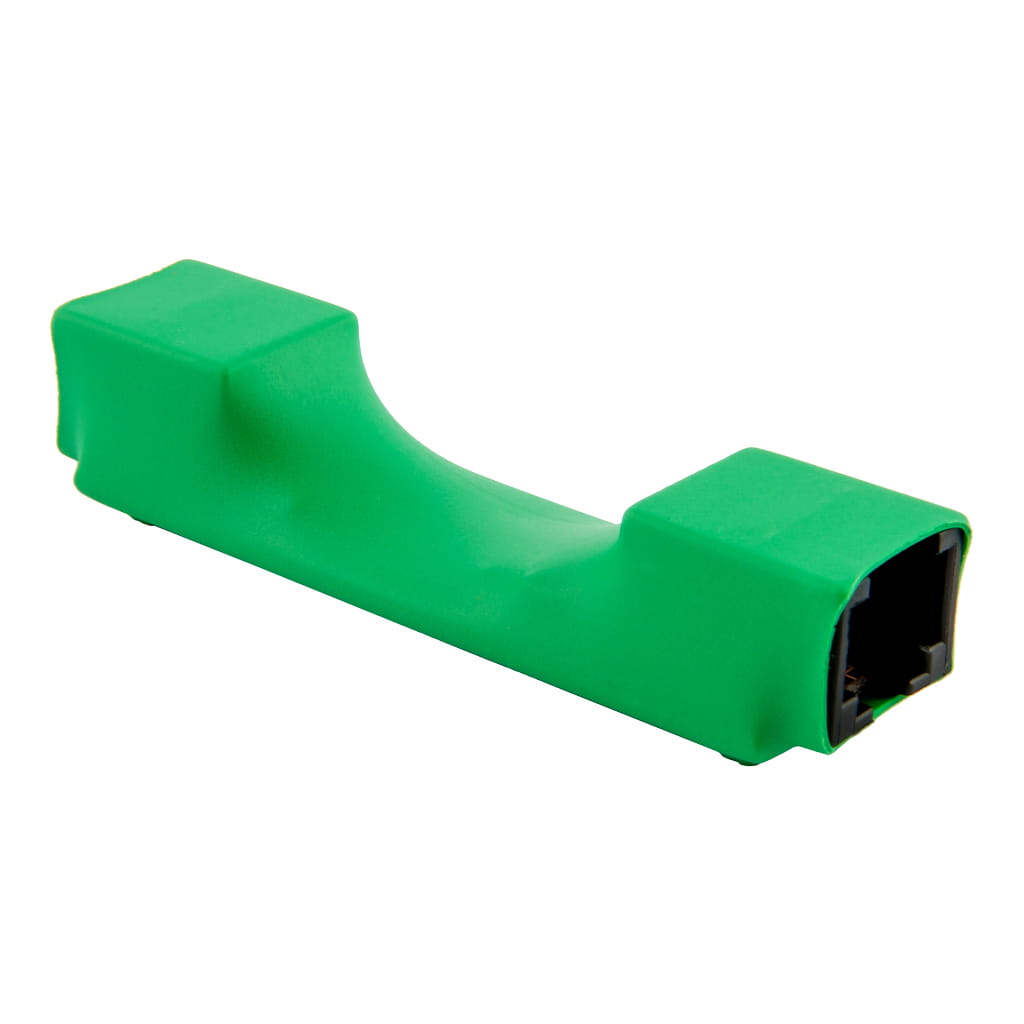

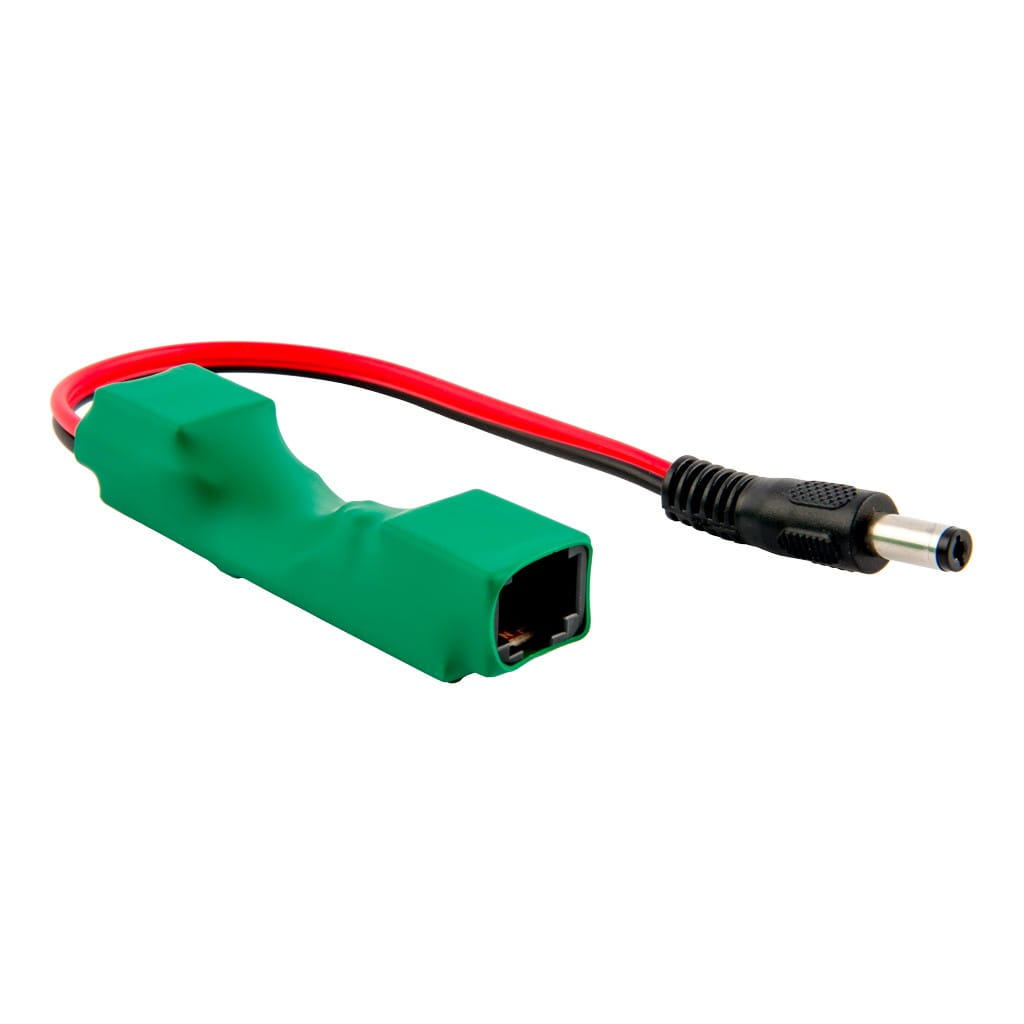

Konwerter może być przydatny w instalacji monitoringu, sieciowej lub zabezpieczeń, gdy sposób zasilania urządzenia różni się od tego, jaki można zapewnić bezpośrednio. Przykładowo oferta obejmuje adapter PoE passive obniżający napięcie do 12 V ATTE ASDC-12-120-HS, a także adapter PoE 802.3af obniżający napięcie do 5 V ATTE ASDC-05-050-HS. To przykłady urządzeń o różnych wartościach napięcia wyjściowego i sposobie zasilania — nie należy traktować ich jako zamienników.

Jak dobrać adapter PoE obniżający napięcie?

1. Sprawdź wymagane napięcie urządzenia

Odczytaj z tabliczki znamionowej, instrukcji albo dokumentacji urządzenia, jakiego napięcia zasilania wymaga. Zwróć uwagę, czy podana wartość dotyczy prądu stałego (DC), czy przemiennego (AC), oraz czy producent wskazuje dopuszczalny zakres napięcia. Wyjście konwertera musi odpowiadać wymaganiom sprzętu — nie zakładaj, że różnica kilku woltów będzie bezpieczna.

Jeżeli urządzenie wymaga 12 V DC, sprawdź adapter z wyjściem 12 V DC; jeżeli potrzebuje 5 V, szukaj odpowiedniego wariantu 5 V. Sama zgodność wartości napięcia nie przesądza jeszcze o dopasowaniu. Konieczne jest również porównanie pozostałych parametrów.

2. Porównaj prąd i moc

Sprawdź maksymalny pobór prądu urządzenia oraz parametry wyjścia adaptera. Adapter powinien zapewniać prąd co najmniej równy temu, którego wymaga zasilany sprzęt, z uwzględnieniem jego maksymalnego poboru. Pomocna jest zależność: moc w watach to napięcie w woltach pomnożone przez prąd w amperach (P = U × I).

Nie dobieraj konwertera wyłącznie na podstawie typowego poboru. Kamera może pobierać więcej energii w określonych warunkach pracy, na przykład po uruchomieniu dodatkowych funkcji. Sprawdź wymagania dotyczące poboru maksymalnego i upewnij się, że zarówno wyjście adaptera, jak i źródło PoE mogą zapewnić potrzebną moc. Jeśli producent podaje różne wartości dla pracy normalnej i szczytowej, kieruj się wymaganiami maksymalnymi.

3. Ustal, jaki rodzaj PoE jest dostępny

W opisach produktów spotkasz między innymi oznaczenia „passive” oraz „802.3af”. Nie oznaczają one tego samego sposobu zasilania. W rozwiązaniu zgodnym ze standardem IEEE 802.3af zasilanie jest dostarczane w ramach działania kompatybilnych urządzeń PoE. PoE pasywne wymaga natomiast zgodności źródła i odbiornika z konkretnym sposobem podania zasilania.

Dlatego sprawdź, jaki standard lub rodzaj PoE obsługuje port switcha, injektora albo innego źródła, a następnie porównaj tę informację z wejściem adaptera. Samo podobieństwo wtyku Ethernet nie potwierdza zgodności. Nie podłączaj adaptera pasywnego do urządzenia lub portu, jeśli nie masz pewności co do parametrów i sposobu zasilania.

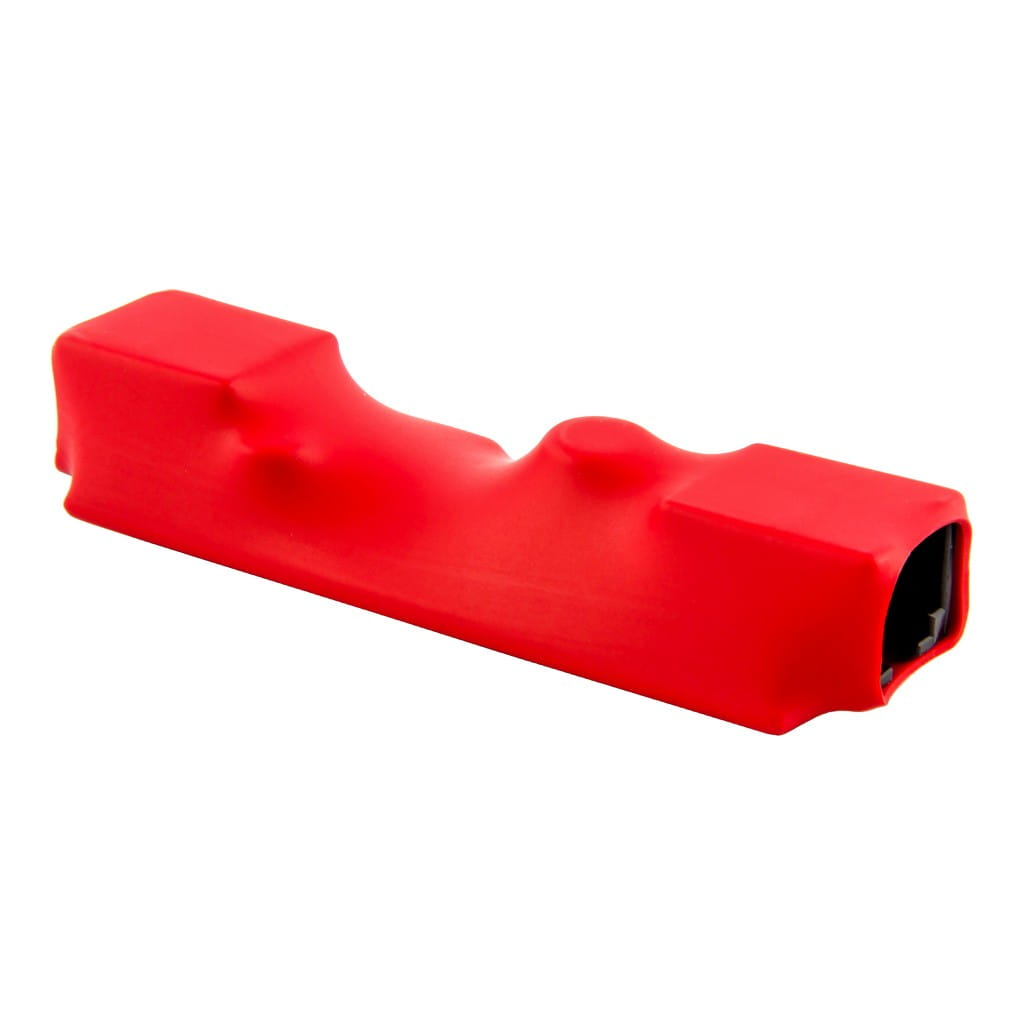

Przykładowo w nazwach wymienionych wyżej produktów wskazano odpowiednio PoE passive i 802.3af. Warto również sprawdzić adapter PoE passive podnoszący napięcie do 48 V ATTE ASUC-15-480-HS. Oznaczenie „podnoszący” informuje o kierunku konwersji, a „passive” o rodzaju zasilania — oba elementy trzeba dopasować do instalacji.

4. Zweryfikuj polaryzację i złącza

Porównaj typ złącza wyjściowego adaptera ze złączem urządzenia. Sprawdź również polaryzację, czyli sposób przypisania bieguna dodatniego i ujemnego. Złącza mogą wyglądać podobnie, ale różnić się wymiarami albo polaryzacją. Jeśli opis lub dokumentacja nie podają tych danych, nie zgaduj — skontaktuj się ze sprzedawcą lub producentem przed podłączeniem.

Kiedy wybrać adapter podwyższający napięcie?

Konwerter podwyższający może być potrzebny, gdy dostępne napięcie wejściowe jest niższe od napięcia wymaganego przez urządzenie. Przykładem z oferty jest ATTE ASUC-15-480-HS, opisany jako adapter PoE passive podnoszący napięcie do 48 V. Przed wyborem trzeba jednak sprawdzić nie tylko napięcie wyjściowe, ale również wymagania wejściowe adaptera oraz możliwości źródła zasilania.

Podwyższenie napięcia nie oznacza, że adapter zapewni dowolną moc. Przy tej samej mocy wyższe napięcie wiąże się z mniejszym prądem po stronie wyjściowej, a sam proces konwersji również podlega ograniczeniom. Porównaj maksymalną moc i prąd urządzenia z parametrami konwertera oraz źródła PoE. Nie zakładaj, że źródło o odpowiednim napięciu zawsze ma wystarczający zapas mocy.

Co jeszcze sprawdzić przed zakupem?

• Dane urządzenia: napięcie i rodzaj prądu, maksymalny pobór prądu lub mocy, wymagany typ złącza oraz polaryzację.
• Dane adaptera: napięcie wejściowe i wyjściowe, kierunek konwersji, dopuszczalny prąd i moc oraz zgodność z rodzajem PoE.
• Dane źródła: standard PoE albo sposób zasilania pasywnego, dostępny budżet mocy i zgodność portu z adapterem.
• Warunki instalacji: długość i jakość przewodu, miejsce montażu oraz warunki pracy określone w dokumentacji urządzeń.

Warto uwzględnić również spadki napięcia na przewodzie i sprawdzić, czy źródło PoE ma odpowiedni zapas mocy dla całej instalacji. Jeśli do jednego switcha podłączonych jest kilka urządzeń, ich łączne zapotrzebowanie nie może przekraczać dostępnego budżetu PoE. Przy kamerach uwzględnij pobór w różnych trybach pracy, zgodnie z danymi producenta.

Przykład dopasowania bez zgadywania

Załóżmy, że urządzenie wymaga 5 V DC. Najpierw potwierdź wymagany prąd, moc maksymalną, rodzaj złącza i polaryzację. Następnie ustal, czy źródło zapewnia PoE 802.3af, czy zasilanie pasywne, i wybierz adapter obsługujący właśnie ten sposób zasilania oraz dostarczający wymagane parametry na wyjściu. W ofercie znajduje się model ATTE ASDC-05-050-HS opisany jako obniżający napięcie do 5 V i zgodny z 802.3af. Przed zakupem porównaj jednak wszystkie wymagane wartości z dokumentacją urządzenia i adaptera — sama zgodność napięcia nie wystarczy.

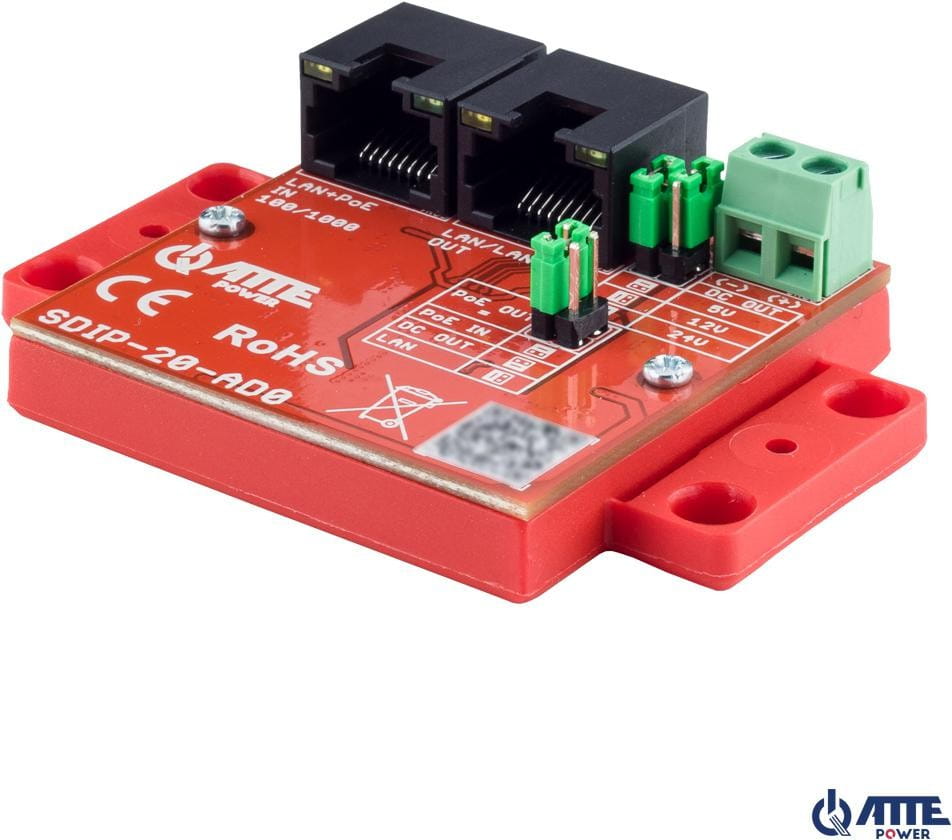

Jeśli potrzebujesz innego rozwiązania, sprawdź także adapter PoE obniżający napięcie ATTE SDIP-20-AD0. Dobór konkretnego wariantu uzależnij od jego specyfikacji oraz wymagań zasilanego sprzętu, a nie tylko od nazwy produktu.

Najczęstsze błędy przy doborze konwertera PoE

• Wybór adaptera wyłącznie na podstawie napięcia wyjściowego, bez sprawdzenia prądu i mocy.
• Pomylenie konwertera obniżającego napięcie z podwyższającym.
• Założenie, że PoE pasywne i 802.3af są tym samym sposobem zasilania.
• Pomijanie polaryzacji, typu złącza lub rodzaju prądu wymaganego przez urządzenie.
• Nieuwzględnienie maksymalnego poboru sprzętu i łącznego budżetu mocy źródła PoE.

Przed montażem porównaj oznaczenia na urządzeniach i sprawdź dokumentację. Nie eksperymentuj z podłączeniem, jeśli napięcie, polaryzacja albo standard zasilania są niejasne. Błędne dopasowanie może uniemożliwić prawidłową pracę sprzętu lub doprowadzić do jego uszkodzenia.

Gdzie szukać odpowiednich produktów?

W kategorii przetwornice napięcia znajdziesz rozwiązania służące do dopasowania napięcia w instalacji. Jeśli potrzebujesz niezależnego źródła zasilania, sprawdź również ofertę zasilaczy. Pozostałe elementy infrastruktury sieciowej, takie jak urządzenia współpracujące z instalacją, są dostępne w kategorii urządzeń sieciowych.

Podsumowanie: jak dobrać adapter PoE?

Najpierw ustal, jakie napięcie, prąd i moc są wymagane przez urządzenie. Potem sprawdź, czy potrzebujesz konwertera obniżającego, czy podwyższającego napięcie, oraz czy adapter pasuje do standardu PoE lub zasilania pasywnego dostępnego w instalacji. Na końcu zweryfikuj polaryzację, złącza i budżet mocy źródła.

Przejrzyj przetwornice napięcia w VirtualEye.pl i porównaj ich specyfikację z dokumentacją swojego urządzenia. Jeśli nie masz pewności, który adapter będzie właściwy, przygotuj oznaczenia modelu sprzętu oraz źródła PoE — ułatwią dobór rozwiązania bez zgadywania.
