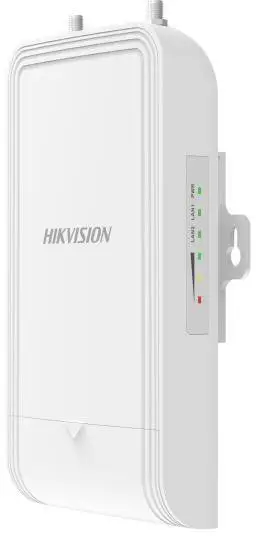

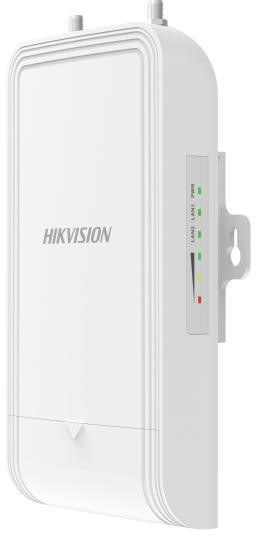

Zewnętrzny most Wi-Fi Hikvision DS-3WF0FA-5AC/O

Zewnętrzny most Wi-Fi Hikvision DS-3WF0FA-5AC/O

Hikvision DS-3WF0FA-5AC/O to zewnętrzny most bezprzewodowy przeznaczony do tworzenia połączeń sieciowych w paśmie 5 GHz. Urządzenie obsługuje standard IEEE 802.11ac, oferuje maksymalną szybkość interfejsu radiowego do 867 Mb/s oraz umożliwia transmisję na odległość do 5 km.

Dzięki obsłudze połączeń punkt-punkt (PTP) i punkt-wielopunkt (PTMP) model może być stosowany do bezprzewodowego łączenia oddalonych segmentów sieci. Obudowa o stopniu ochrony IP55, montaż na słupie oraz szeroki zakres temperatur pracy pozwalają na instalację na zewnątrz.

Najważniejsze korzyści

• Transmisja na dystansie do 5 km – rozwiązanie do bezprzewodowego łączenia oddalonych lokalizacji.
• Prędkość interfejsu radiowego do 867 Mb/s – obsługa standardu IEEE 802.11ac i kanałów o szerokości do 80 MHz.
• Tryby PTP i PTMP – możliwość budowy połączenia punkt-punkt lub obsługi układu punkt-wielopunkt do 8 urządzeń.
• Zewnętrzna konstrukcja IP55 – obudowa zabezpieczona przed pyłem w zakresie określonym przez klasę IP55 oraz strugami wody.
• zasilanie PoE i dwa porty Gigabit Ethernet – wygodne podłączenie sieci oraz zasilania z wykorzystaniem infrastruktury przewodowej.
• Zdalne zarządzanie i diagnostyka – obsługa przez Web, iVMS-4200, HCP oraz Hik-Partner Pro, w tym podgląd parametrów połączenia i topologii.

Zastosowanie

Most DS-3WF0FA-5AC/O może służyć do tworzenia bezprzewodowych połączeń między lokalizacjami, budynkami lub punktami sieciowymi, w których poprowadzenie kabla jest utrudnione. Obsługa trybów PTP i PTMP pozwala dopasować konfigurację do topologii instalacji.

• łączenie dwóch oddalonych punktów sieci w trybie PTP,
• budowa połączenia punkt-wielopunkt w trybie PTMP,
• transmisja sieciowa na zewnętrznych odcinkach do 5 km,
• łączenie urządzeń sieciowych i punktów dostępowych w rozproszonych lokalizacjach,
• przekazywanie danych z instalacji wykorzystujących urządzenia IP, w tym kamer IP zgodnie z parametrami danej sieci.

Funkcje i możliwości

Tryb PTP i PTMP

Urządzenie obsługuje połączenia punkt-punkt oraz punkt-wielopunkt. W konfiguracji PTMP możliwa jest obsługa układu od 1 do 8 urządzeń. Przykładowa przepustowość dla AC80 wynosi 160 Mb/s w połączeniu PTP na dystansie 0,5 km i 1 km oraz 110 Mb/s w układzie PTMP dla 1–8 urządzeń na dystansie 1 km.

Technologia 2 × 2 MIMO

Obsługa MU-MIMO 2 × 2 oraz standardu IEEE 802.11/a/n/ac pozwala na pracę z wykorzystaniem bezprzewodowej transmisji w paśmie 5 GHz. Dostępne szerokości kanału to 20, 40 i 80 MHz.

Zarządzanie topologią i wyrównanie mostu

Funkcje zarządzania umożliwiają wizualizację topologii sieci, podgląd połączenia między punktami AP i CPE, a także analizę mocy sygnału, poziomu szumów oraz prędkości nadawania i odbioru. Dostępna jest również funkcja wyrównania mostu i skanowania widma.

PoE IN oraz PoE OUT

Most wyposażono w port PoE IN / LAN 1, zasięg PoE do 100 m oraz standardowe wejście i wyjście PoE. Zasilanie może być realizowane przez 48 V 0,33 A PoE lub PoE zgodne z 802.3af w zakresie 36–57 V.

Zarządzanie i diagnostyka

Konfiguracja może odbywać się przez interfejs Web, HCP, iVMS-4200 lub HPP (Hik-Partner Pro). Dostępne są między innymi: aktywacja jednym kliknięciem, restart urządzenia, przywracanie ustawień, konfiguracja SSID, hasła, kanału i mocy nadawania, zarządzanie wyjściem PoE oraz aktualizacja oprogramowania.

Bezpieczeństwo transmisji

Urządzenie obsługuje zabezpieczenie WPA2-PSK oraz możliwość ukrycia nazwy sieci bezprzewodowej. Do zarządzania i diagnostyki wykorzystywane są między innymi HTTPS/HTTP, SSH, NTP oraz SADP.

Rozpoznane dane techniczne z nazwy produktu

Interpretacja danych technicznych

DS-3WF0FA-5AC/O jest zewnętrznym mostem Wi-Fi pracującym w paśmie 5 GHz. Urządzenie wykorzystuje zewnętrzną antenę, obsługuje transmisję 2 × 2 MIMO i zapewnia maksymalną szybkość interfejsu radiowego do 867 Mb/s. Podany zasięg do 5 km odnosi się do transmisji bezprzewodowej i zależy od warunków instalacji, konfiguracji oraz lokalnych przepisów dotyczących wykorzystania kanałów i mocy nadawania.

W specyfikacji podano wzmocnienie anteny 10 dBi oraz kąt wiązki 360° w poziomie i 8° w pionie przy poziomie -3 dB. Dostępne pasma częstotliwości obejmują zakresy 5150–5250 MHz, 5250–5350 MHz, 5470–5725 MHz i 5725–5825 MHz, przy czym dostępność kanałów może zależeć od przepisów lokalnych.

Specyfikacja techniczna

Zawartość opakowania

• mostek bezprzewodowy – 1 szt.,
• zasilacz – 1 szt.,
• przewód zasilający – 1 szt.,
• informacje o zgodności i bezpieczeństwie – 1 szt.,
• skrócona instrukcja obsługi – 1 szt.,
• zestaw śrub – 1 szt.,
• taśma bindująca – 2 szt.,
• antena – 1 szt.

Informacje o producencie

Producentem urządzenia jest HIKVISION.

FAQ – najczęściej zadawane pytania

Czy DS-3WF0FA-5AC/O jest przeznaczony do pracy na zewnątrz?

Tak. Urządzenie ma obudowę o stopniu ochrony IP55, jest przeznaczone do montażu na słupie i może pracować w temperaturze od -30°C do 60°C.

Jaki jest maksymalny zasięg transmisji?

Deklarowany zasięg transmisji bezprzewodowej wynosi do 5 km. Rzeczywiste parametry połączenia zależą od warunków instalacji, konfiguracji oraz lokalnych regulacji radiowych.

Czy most obsługuje połączenia punkt-punkt?

Tak. W trybie PTP podano przepustowość 160 Mb/s na dystansie 0,5 km i 1 km przy AC80.

Czy można wykorzystać urządzenie w konfiguracji punkt-wielopunkt?

Tak. Model obsługuje tryb PTMP dla 1–8 urządzeń. Dla dystansu 1 km i AC80 podana przepustowość wynosi 110 Mb/s.

Jakie porty sieciowe ma urządzenie?

Most wyposażono w dwa porty RJ45 o przepustowości 1000 Mb/s. Port PoE oznaczono jako PoE IN / LAN 1.

Jak można zarządzać mostem?

Zarządzanie jest dostępne przez Web, HCP, iVMS-4200 oraz Hik-Partner Pro. HPP umożliwia między innymi podgląd topologii, diagnostykę połączenia, skanowanie widma i konfigurację parametrów sieci bezprzewodowej.

Jakie zabezpieczenia bezprzewodowe obsługuje urządzenie?

Urządzenie obsługuje tryb zabezpieczeń WPA2-PSK oraz ukrywanie nazwy sieci bezprzewodowej.
