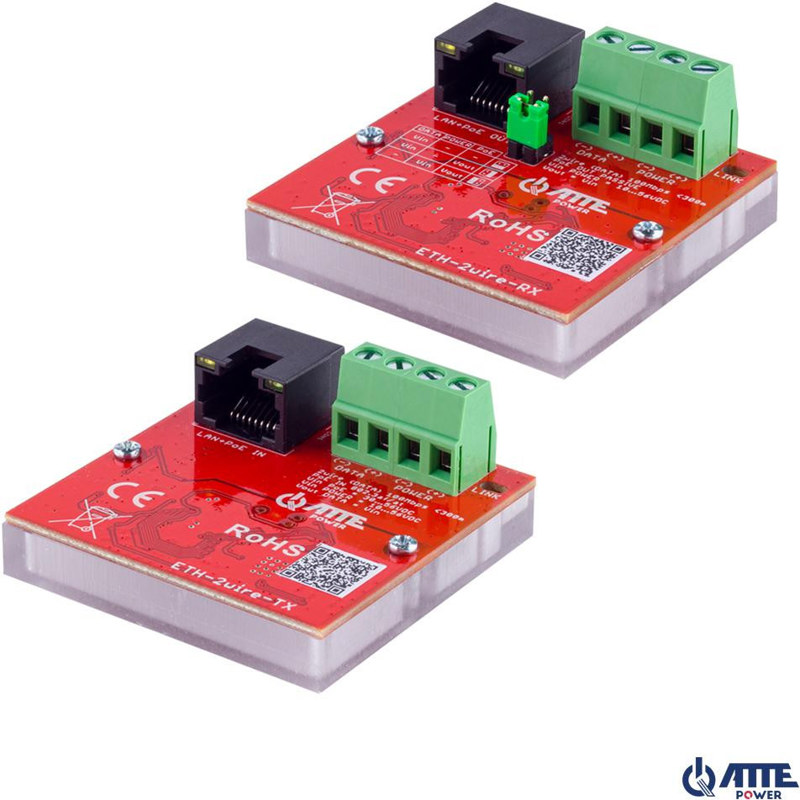

Zestaw konwerterów ATTE ETH-2wire-A-SET
ATTE ETH-2wire-A-SET to zestaw dwóch konwerterów umożliwiających transmisję Ethernet oraz zasilania PoE za pośrednictwem dwóch przewodów. Rozwiązanie pozwala wykorzystać istniejące okablowanie dwużyłowe do połączenia sieciowego na odległość do 300 m w przypadku dwóch pojedynczych przewodów skręcanych, na przykład jednej pary skrętki UTP.

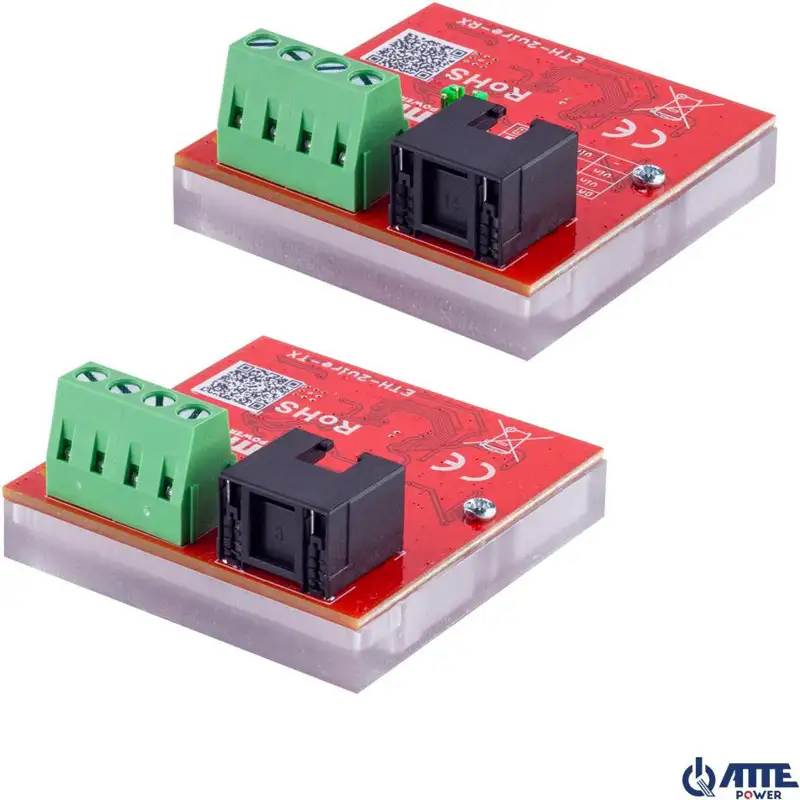

Zestaw składa się z nadajnika ETH-2wire-TX oraz odbiornika ETH-2wire-RX. Zasilanie może być doprowadzone przez PoE albo alternatywnie przez złącza śrubowe. Odbiornik przekazuje dane oraz zasilanie do urządzenia końcowego przez port RJ-45 z wyjściem PoE Passive.
Model: ETH-2wire-A-SET
SKU: 33101 | EAN: 5902143691617
Najważniejsze korzyści
- Transmisja Ethernet i zasilania po dwóch przewodach – zestaw łączy przesył danych z transportem energii w torze 2wire.
- Zasięg toru 2wire do 300 m – przy zastosowaniu dwóch pojedynczych przewodów skręcanych, np. jednej pary skrętki UTP.
- Elastyczne sposoby zasilania – wejście PoE Passive lub 802.3at/802.3af, a także alternatywne zasilanie przez złącza POWER.
- Wyjście PoE Passive po stronie odbiorczej – ETH-2wire-RX może zasilać odbiornik PoE przez port RJ-45.
- Kontrola stanu połączenia za pomocą diod LED – sygnalizacja zasilania, transmisji LAN oraz linku w torze 2Wire.
- Zabezpieczenia obwodów – ochrona przepięciowa linii LAN i DATA, zabezpieczenie POWER przed odwrotną polaryzacją oraz zabezpieczenie przeciążeniowe wejścia PoE IN.
Specyficzne funkcje produktu
Konwersja Ethernet na tor 2wire
Moduł TX przesyła dane sieciowe oraz zasilanie z wykorzystaniem dwóch przewodów podłączonych do złącza DATA. Po stronie odbiorczej moduł RX odtwarza połączenie i udostępnia je przez port RJ-45.
Zasilanie przez PoE lub złącze POWER
ETH-2wire-TX może otrzymywać zasilanie z linii PoE. Gdy zasilanie PoE nie jest dostępne, tor można zasilić alternatywnie przez złącze POWER. Po stronie RX dostępne jest zasilanie wejściowe w zakresie 24–56 VDC.
Konfigurowane zasilanie odbiornika

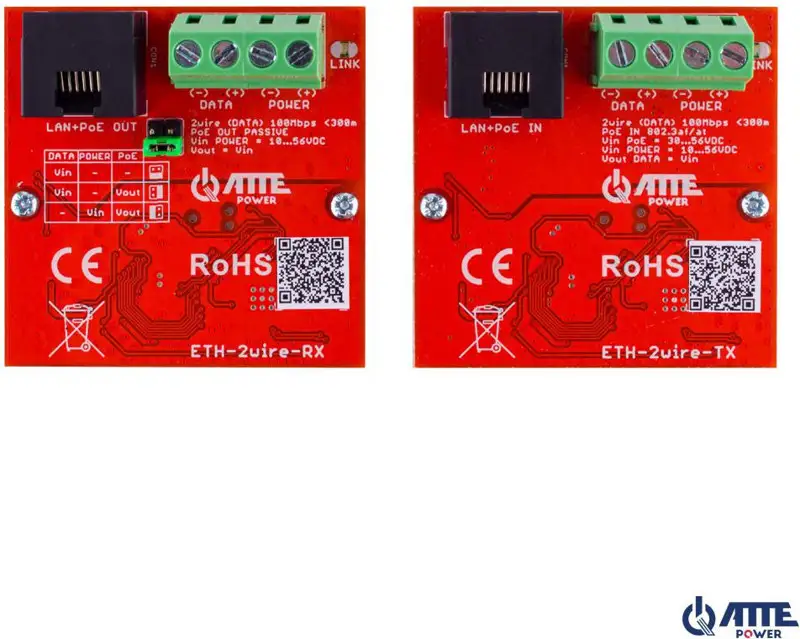

Kontrola zasilania w ETH-2wire-RX odbywa się za pomocą zworek, zgodnie z tabelą konfiguracji umieszczoną na etykiecie urządzenia oraz w instrukcji.
Sygnalizacja LED
Diody informują o obecności zasilania, stanie linku i transmisji danych w torze LAN oraz o połączeniu i transmisji w torze 2Wire.
Zastosowanie
Zestaw można wykorzystać wszędzie tam, gdzie konieczne jest doprowadzenie połączenia Ethernet oraz zasilania do urządzenia za pomocą istniejącego toru dwuprzewodowego.
- wykorzystanie jednej pary przewodów skrętki UTP jako toru 2wire,
- transmisja Ethernet na odległość do 300 m po dwóch przewodach skręcanych,
- wykorzystanie dwóch pojedynczych przewodów nieskręcanych na odległość do 100 m,
- zasilanie toru z przełącznika PoE lub z zewnętrznego źródła przez złącze POWER,
- podłączenie odbiornika PoE do wyjścia RJ-45 modułu ETH-2wire-RX.
Krótki opis producenta
Producentem zestawu konwerterów ETH-2wire-A-SET jest ATTE.
Parametry rozpoznane z nazwy produktu
- Typ produktu: zestaw konwerterów Ethernet/2wire.
- Rodzina produktu: ETH-2wire.
- Oznaczenie zestawu: ETH-2wire-A-SET.
- Przeznaczenie: transmisja danych Ethernet i zasilania po dwóch przewodach.
- Kategoria kabla: nie dotyczy produktu; obsługiwany tor może wykorzystywać m.in. parę skrętki UTP lub dwa przewody nieskręcane zgodnie z podanymi limitami długości.
- Typ ekranowania: nie podano.
- Materiał powłoki: nie dotyczy kabla; obudowa konwerterów wykonana jest z poliwęglanu.
- Materiał przewodnika: nie podano.
- Długość: maksymalnie do 300 m dla toru z dwoma pojedynczymi przewodami skręcanymi.
- Typ złącza: RJ-45 oraz listwa śrubowa.
- Wysokość Rack: nie dotyczy.
- Szerokość: 24 mm dla każdego konwertera.
- Głębokość: 22 mm dla każdego konwertera.
- Kolor: nie podano.
- Seria: ETH-2wire.
- Dodatkowe parametry: 1 port RJ-45 100 Mbps w każdym torze urządzenia, PoE IN w TX, PoE OUT Passive w RX, obudowa IP20.
Interpretacja danych technicznych
W zestawie znajdują się dwa współpracujące elementy: nadajnik ETH-2wire-TX i odbiornik ETH-2wire-RX. Nadajnik łączy się z siecią LAN i źródłem zasilania, a następnie przesyła dane oraz energię przez linię DATA złożoną z dwóch przewodów. Odbiornik udostępnia połączenie LAN oraz wyjście PoE Passive dla odbiornika końcowego.
Maksymalny dystans zależy od rodzaju zastosowanego przewodu: do 300 m dla dwóch pojedynczych przewodów skręcanych oraz do 100 m dla dwóch pojedynczych przewodów nieskręcanych. Połączenia kablami sieciowymi między przełącznikiem PoE a nadajnikiem oraz między odbiornikiem a urządzeniem PoE mogą mieć maksymalnie 100 m.
Dane techniczne
| Model | ETH-2wire-A-SET |
| Elementy zestawu | ETH-2wire-TX oraz ETH-2wire-RX |
| Porty LAN | 1 port RJ-45 100 Mbps |
| Złącza | RJ-45; listwa śrubowa dla przewodów 0,32–3,3 mm² (22–12 AWG) |
| ETH-2wire-TX – funkcja PoE IN | PoE Passive do 30 W; 802.3at do 30 W; 802.3af – zgodnie ze specyfikacją źródłową |
| ETH-2wire-TX – piny PoE | 1, 2 (V+/-), 3, 6 (V+/-) oraz/lub 4, 5 (V+/-), 7, 8 (V+/-) |
| ETH-2wire-RX – funkcja PoE OUT | PoE Passive |
| ETH-2wire-RX – piny PoE | 4, 5 (V+), 7, 8 (V-) |
| Złącze POWER | Alternatywne zasilanie toru w przypadku braku PoE |
| Złącze DATA | Transmisja danych oraz zasilania po dwóch przewodach |
| ETH-2wire-TX – Vin PoE | 44–56 VDC |
| ETH-2wire-TX – Vin POWER | 24–56 VDC |
| ETH-2wire-RX – napięcie zasilania | 24–56 VDC |
| Napięcie wyjściowe | Vout = Vin |
| Kontrola zasilania ETH-2wire-RX | Zworki zgodnie z tabelą konfiguracji na etykiecie oraz w instrukcji |
| Pobór mocy | 1,35 W dla całego toru |
| Maksymalna długość toru 2wire | < 300 m – dwa pojedyncze przewody skręcane, np. jedna para skrętki UTP |
| Maksymalna długość toru 2wire | < 100 m – dwa pojedyncze przewody nieskręcane, np. OMY 2 × 0,75 mm |
| Długość kabla sieciowego | < 100 m między przełącznikiem PoE a ETH-2wire-TX |
| Długość kabla sieciowego | < 100 m między ETH-2wire-RX a odbiornikiem PoE |
| Sygnalizacja LED – port RJ-45, żółta | Obecność zasilania |
| Sygnalizacja LED – port RJ-45, zielona | Link i transmisja danych w torze LAN |
| Sygnalizacja LED – LED 1, zielona | Link i transmisja danych w torze 2Wire |
| Zabezpieczenia LAN i DATA | Zabezpieczenie przepięciowe |
| Zabezpieczenie POWER | Ochrona przed odwrotną polaryzacją |
| Zabezpieczenie PoE IN | Zabezpieczenie przeciążeniowe na poziomie 0,6 A |

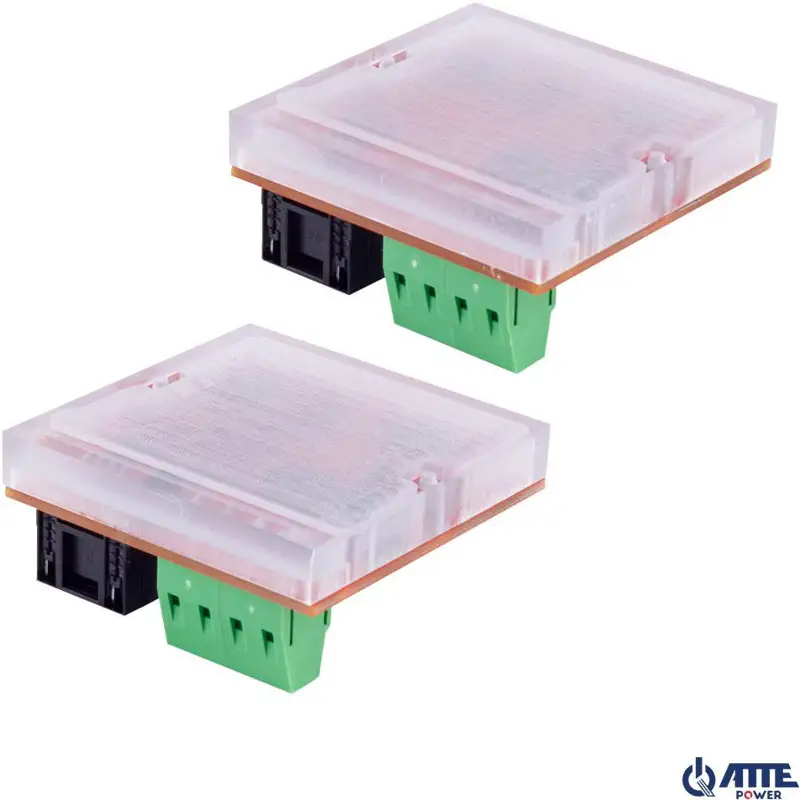

| Materiał obudowy | Poliwęglan |
| Stopień ochrony | IP20 |
| Temperatura pracy | -25°C do +65°C |
| Wymiary ETH-2wire-TX | 99 × 24 × 22 mm |
| Wymiary ETH-2wire-RX | 99 × 24 × 22 mm |
| Waga ETH-2wire-TX | 0,03 kg |
| Waga ETH-2wire-RX | 0,03 kg |
| Waga zestawu | 0,060 kg |
| Producent | ATTE |
| SKU | 33101 |
| EAN | 5902143691617 |
FAQ
Co znajduje się w zestawie ATTE ETH-2wire-A-SET?
Zestaw obejmuje nadajnik ETH-2wire-TX oraz odbiornik ETH-2wire-RX.
Jaką odległość można pokonać po torze 2wire?
Maksymalna odległość wynosi do 300 m dla dwóch pojedynczych przewodów skręcanych. Dla dwóch pojedynczych przewodów nieskręcanych podano limit do 100 m.
Czy zestaw wymaga zasilania PoE?
Nie. ETH-2wire-TX może być zasilany przez PoE Passive lub 802.3at/802.3af, ale dostępne jest również alternatywne zasilanie przez złącze POWER w zakresie 24–56 VDC.
Czy odbiornik ETH-2wire-RX przekazuje zasilanie PoE?
Tak. Moduł ETH-2wire-RX udostępnia wyjście PoE Passive na porcie RJ-45.
Jak sprawdzić stan połączenia?
Urządzenia mają diody LED sygnalizujące obecność zasilania, link i transmisję danych w torze LAN oraz link i transmisję w torze 2Wire.
W jakiej temperaturze mogą pracować konwertery?
Zakres temperatury pracy wynosi od -25°C do +65°C.
