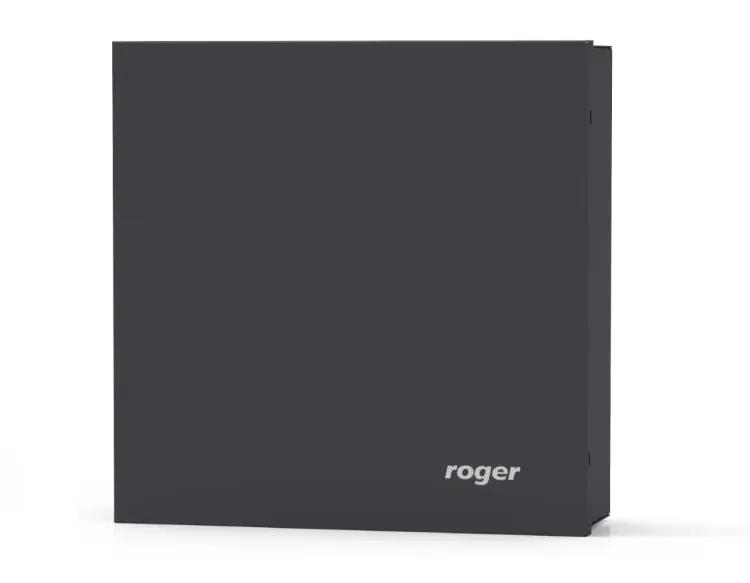

Zestaw kontroler z obudową ROGER MC16-PAC-ST-3-KIT
ROGER MC16-PAC-ST-3-KIT to zestaw kontrolera kontroli dostępu z obudową, przeznaczony do obsługi systemów obejmujących do 3 przejść. Urządzenie należy do rodziny RACS 5 i zapewnia komunikację przez Ethernet oraz interfejs RS-485. Duży bufor pamięci pozwala przechowywać do 8 milionów zdarzeń.

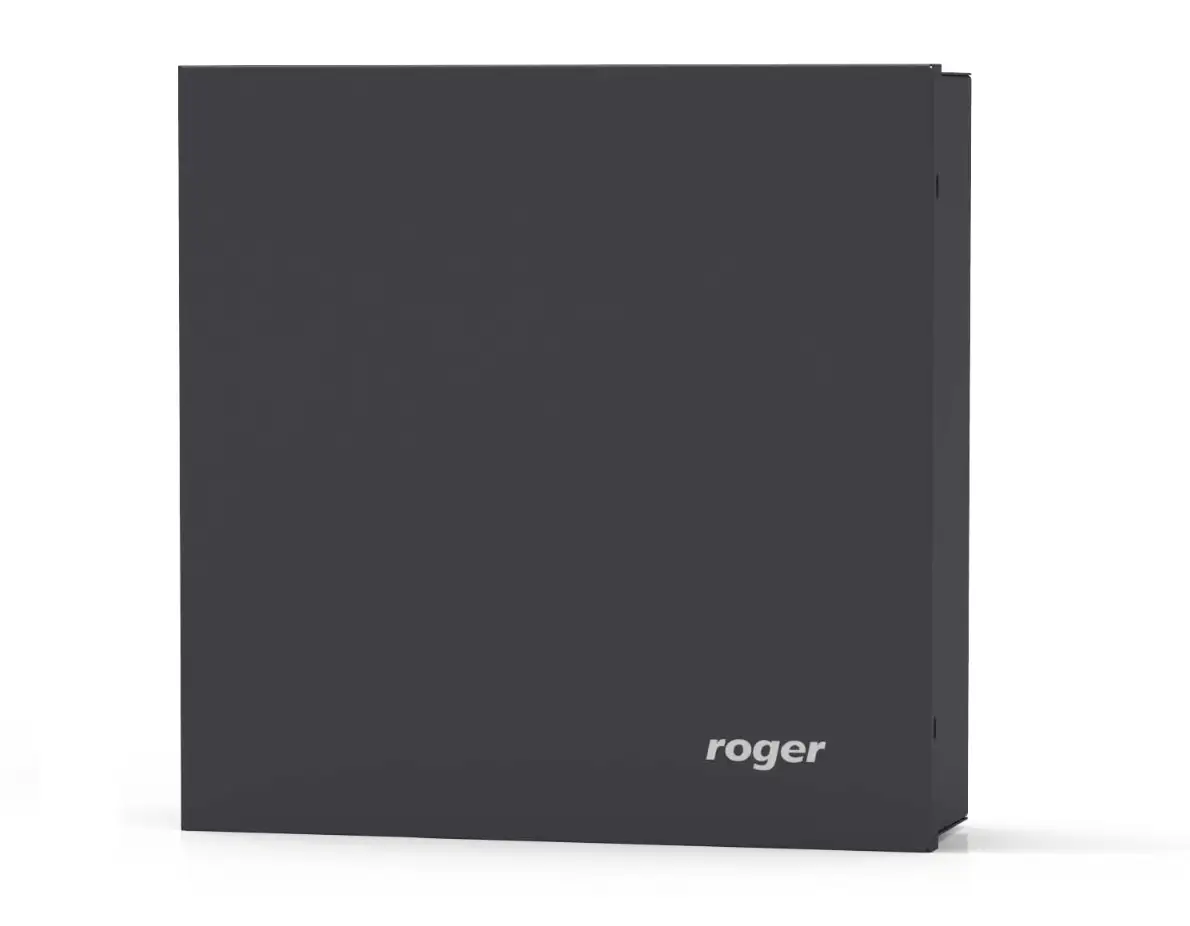

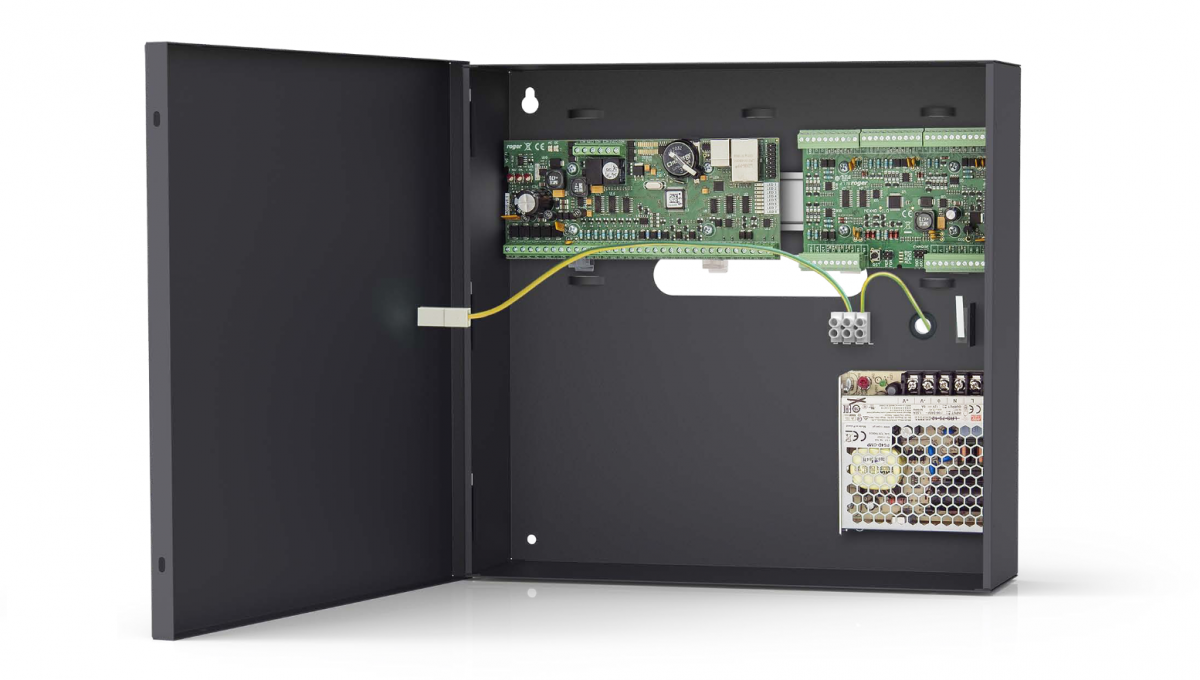

Zestaw został wyposażony w stalową obudowę w kolorze antracytowym, zasilacz oraz miejsce na akumulator 12 V/17 Ah. Dostępne wejścia parametryczne, wyjścia przekaźnikowe i tranzystorowe umożliwiają podłączenie elementów systemu kontroli dostępu zgodnie z jego konfiguracją.
Najważniejsze korzyści
- Obsługa do 3 przejść – rozwiązanie przeznaczone do systemów kontroli dostępu obejmujących trzy przejścia.
- Rozbudowana pamięć zdarzeń – bufor o pojemności do 8 000 000 zdarzeń pozwala gromadzić obszerną historię pracy systemu.
- Komunikacja Ethernet i RS-485 – kontroler ma port Ethernet 10/100 Mb oraz dwa porty RS-485.
- Elastyczne możliwości podłączenia – 8 wejść parametrycznych, 2 wyjścia przekaźnikowe oraz 8 wyjść tranzystorowych.
- Obudowa z miejscem na akumulator – stalowa obudowa mieści akumulator 12 V/17 Ah i zawiera szynę DIN o długości 396 mm.
- Wiele wariantów zasilania – urządzenie może być zasilane napięciem 18 V AC, 12 V DC lub 24 V DC, zgodnie z podanymi zakresami.
Specyficzne funkcje produktu
Bufor zdarzeń
Pamięć o pojemności 8 milionów zdarzeń umożliwia rejestrowanie dużej liczby informacji dotyczących pracy systemu i zdarzeń obsługiwanych przez kontroler.
Wejścia parametryczne
Kontroler oferuje 8 wejść parametrycznych. Dodatkowe 8 wejść parametrycznych przewidziano dla ekspandera.
Wyjścia przekaźnikowe i tranzystorowe
Dwa wyjścia przekaźnikowe NO/NC oraz osiem wyjść tranzystorowych typu open collector pozwalają na podłączenie elementów wykonawczych zgodnie z wymaganiami instalacji.
Komunikacja systemowa
Dwa porty RS-485 obsługują komunikację na odległość do 1200 m, natomiast dla interfejsu RACS CLK/DTA podano odległość do 150 m. Kontroler ma także port Ethernet 10BASE-T 10/100 Mb.
Ochrona antysabotażowa
Obudowa wyposażona jest w czujnik antysabotażowy NO/NC o parametrach 50 V DC/50 mA.
Zastosowanie
Zestaw może być wykorzystany w instalacjach kontroli dostępu i rejestracji zdarzeń, w których wymagane jest zarządzanie maksymalnie trzema przejściami oraz komunikacja z systemem nadrzędnym.
- kontrola dostępu w obiektach z maksymalnie trzema przejściami,
- systemy kontroli wejścia i wyjścia wykorzystujące komunikację Ethernet,
- instalacje oparte na komunikacji RS-485,
- systemy wymagające zapisu dużej liczby zdarzeń,
- instalacje z elementami wykonawczymi podłączanymi przez wyjścia przekaźnikowe i tranzystorowe,
- montaż urządzeń w stalowej obudowie z szyną DIN.
O producencie
Producentem zestawu jest ROGER. Model MC16-PAC-ST-3-KIT należy do rodziny RACS 5.
Interpretacja danych technicznych
Oznaczenie MC16-PAC-ST-3-KIT wskazuje na zestaw kontrolera z obudową. Dane produktu określają obsługę 3 przejść, komunikację Ethernet i RS-485 oraz zgodność z rodziną RACS 5. Wbudowana klawiatura nie jest dostępna.
Podane parametry wyjść ekspandera opisują dostępne interfejsy i punkty zasilania przewidziane dla rozbudowy systemu. Sposób zastosowania poszczególnych wejść i wyjść powinien odpowiadać dokumentacji oraz konfiguracji konkretnej instalacji.
Zestaw kontroler z obudową ROGER MC16-PAC-ST-3-KIT – specyfikacja techniczna
- Typ produktu: kontroler kontroli dostępu z obudową
- Model: MC16-PAC-ST-3-KIT
- Rodzina produktu: RACS 5
- Ilość obsługiwanych przejść: 3
- Wbudowana klawiatura: nie
- Komunikacja Ethernet: tak; 10BASE-T, 10/100 Mb
- OSDP: tak
- Porty RS-485: 2
- Bufor zdarzeń: 8 000 000 zdarzeń
- Napięcie zasilania: 17–22 V AC, optymalnie 18 V AC; 10–15 V DC, optymalnie 12 V DC; 22–26 V DC, optymalnie 24 V DC
- Średni pobór prądu: około 150 mA
- Miejsce na akumulator: 12 V/17 Ah
- Prąd ładowania: 0,3 A / 0,6 A / 0,9 A
- Wejścia kontrolera: 8 parametrycznych
- Wejścia ekspandera: 8 parametrycznych
- Wyjścia przekaźnikowe: 2 × 30 V, 1,5 A DC/AC, NO/NC
- Wyjścia tranzystorowe: 8 × 15 V, 150 mA DC, open collector
- Wyjścia tranzystorowe ekspandera: 8 × LCKx/BELLx, każde 15 V DC/1 A
- Wyjścia zasilające kontrolera: 12 V DC/0,2 A (TML) oraz 12 V DC/1 A (AUX)
- Wyjścia zasilające ekspandera: 2 × 13,8 V DC/0,2 A (VOUT, AUX), 4 × 13,8 V DC/0,2 A (TML), 4 × 13,8 V DC/1 A (VDR)
- Ochrona antysabotażowa: czujnik NO/NC, 50 V DC/50 mA
- Odległość komunikacji RS-485: do 1200 m
- Odległość komunikacji RACS CLK/DTA: do 150 m
- Zasilacz: LRS7512/PS4D, 13,8 V DC/5,4 A
- Obudowa: stalowa, blacha o grubości 0,7 mm
- Kolor obudowy: szary antracytowy, RAL 7016
- Szyna DIN: 396 mm
- Stopień ochrony: IP20
- Klasa środowiskowa: I, wg EN 50133-1
- Warunki pracy wewnątrz pomieszczeń: temperatura od 5°C do 40°C
- Wilgotność względna: 10–95%, bez kondensacji
- Wymiary kontrolera: 175 × 72 × 30 mm
- Wymiary obudowy: 365 × 405 × 121 mm
- Waga kompletu wg specyfikacji technicznej: 3,4 kg
- Waga podana w danych feedu: 4,46 kg
- Kategoria: kontrola dostępu i RCP – kontrolery
- SKU: 35778
- EAN: 5907608965555
Parametry techniczne wynikające z nazwy produktu
- Typ produktu: zestaw kontrolera z obudową
- Rodzina/model: ROGER MC16-PAC-ST-3-KIT
- Liczba przejść: 3, zgodnie z danymi produktu
- Obudowa: w zestawie
- Kategoria zastosowania: kontrola dostępu i RCP – kontrolery
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: kontroler kontroli dostępu z obudową
- Rodzina produktu: RACS 5
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie podano
- Materiał powłoki: nie dotyczy
- Materiał przewodnika: nie dotyczy
- Długość: nie dotyczy; podano odległości komunikacji
- Typ złącza: nie podano
- Wysokość Rack: nie podano
- Szerokość: kontroler 72 mm; obudowa 405 mm
- Głębokość: kontroler 30 mm; obudowa 121 mm
- Kolor: szary antracytowy, RAL 7016
- Seria: RACS 5
- Dodatkowe parametry: obsługa 3 przejść, Ethernet, 2 porty RS-485, OSDP, bufor 8 000 000 zdarzeń
FAQ – najczęściej zadawane pytania
Ile przejść obsługuje kontroler?
Model MC16-PAC-ST-3-KIT jest przeznaczony do obsługi 3 przejść.
Czy zestaw ma komunikację Ethernet?
Tak. Kontroler ma port Ethernet 10BASE-T o przepustowości 10/100 Mb.
Czy urządzenie obsługuje komunikację RS-485?
Tak. Do dyspozycji są 2 porty RS-485, a maksymalna podana odległość komunikacji wynosi do 1200 m.
Czy w zestawie znajduje się obudowa?
Tak. Zestaw obejmuje kontroler z obudową stalową w kolorze szarym antracytowym RAL 7016.
Czy obudowa ma miejsce na akumulator?
Tak. Przewidziano miejsce na akumulator 12 V/17 Ah.
Jaka jest pojemność bufora zdarzeń?
Kontroler ma bufor o pojemności 8 000 000 zdarzeń.
Czy kontroler ma wbudowaną klawiaturę?
Nie. W danych technicznych podano brak wbudowanej klawiatury.
W jakich warunkach może pracować urządzenie?
Produkt przeznaczony jest do warunków wewnętrznych, w temperaturze od 5°C do 40°C i przy wilgotności względnej 10–95% bez kondensacji. Obudowa ma stopień ochrony IP20.
