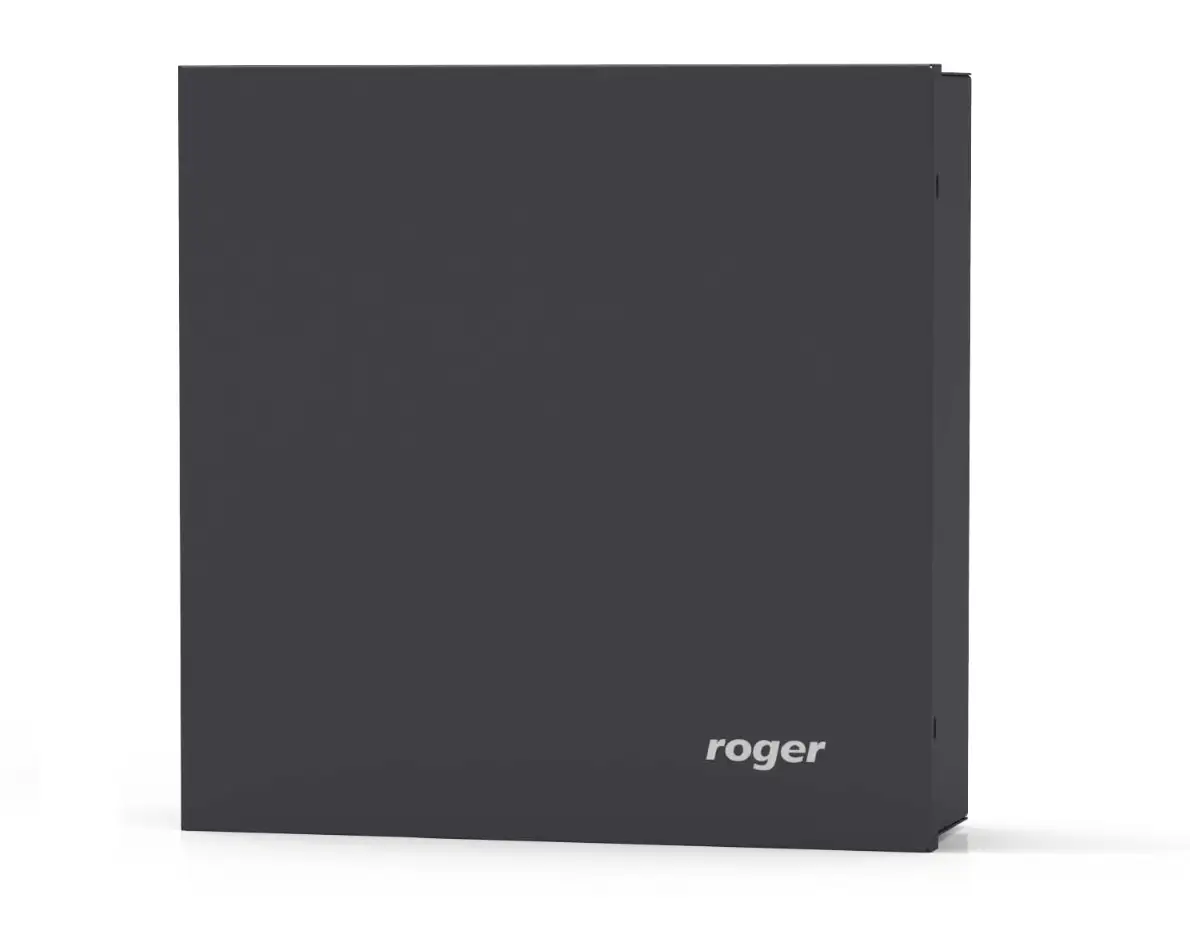

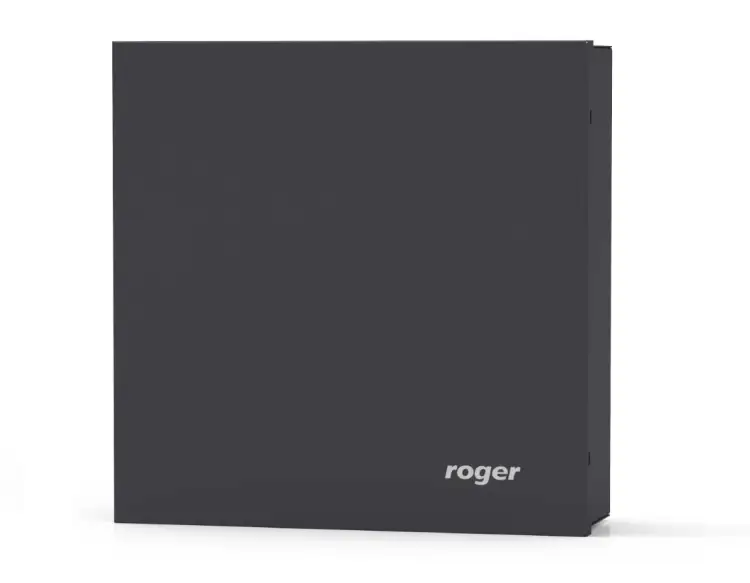

Zestaw kontroler z obudową ROGER MC16-PAC-ST-2-KIT

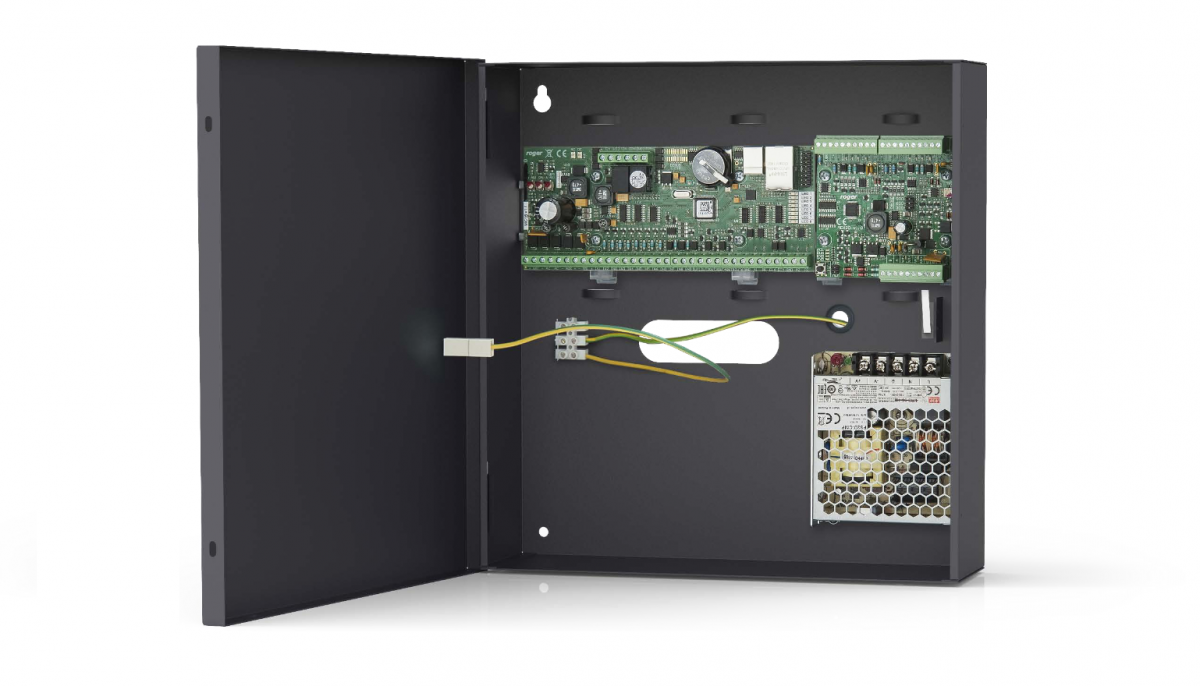

ROGER MC16-PAC-ST-2-KIT to zestaw kontrolera z obudową przeznaczony do obsługi systemów kontroli dostępu i rejestracji czasu pracy. Urządzenie obsługuje 2 przejścia, oferuje komunikację Ethernet oraz dwa porty RS485. Zestaw obejmuje kontroler, obudowę z szyną DIN i zasilacz.
Najważniejsze cechy i korzyści
- Obsługa 2 przejść – kontroler umożliwia zarządzanie dwoma przejściami w systemie kontroli dostępu.
- Rozbudowana pamięć zdarzeń – bufor mieści do 8 000 000 zdarzeń, co pozwala przechowywać dużą liczbę zapisów systemowych.
- Komunikacja Ethernet i RS485 – dostępne są port Ethernet 10/100 Mb oraz 2 porty RS485, z możliwością transmisji RS485 na odległość do 1200 m.
- Wiele wejść i wyjść – 8 wejść parametrycznych, 4 wejścia parametryczne ekspandera, 2 wyjścia przekaźnikowe oraz wyjścia tranzystorowe.
- Obudowa z miejscem na akumulator – stalowa obudowa posiada przestrzeń na akumulator 12 V/17 Ah oraz szynę DIN o długości 396 mm.
- Zabezpieczenie antysabotażowe – czujnik NO/NC umożliwia podłączenie funkcji sygnalizacji otwarcia lub ingerencji w obudowę.
Funkcje i sposób działania
Wejścia parametryczne pozwalają na podłączenie elementów systemu wymagających kontroli stanu obwodu. Kontroler ma 8 takich wejść, a dodatkowe 4 wejścia są dostępne dla ekspandera.
Wyjścia przekaźnikowe pracują jako styki NO/NC i mają obciążalność 30 V oraz 1,5 A DC/AC. Uzupełnia je 8 wyjść tranzystorowych typu open collector oraz 4 wyjścia tranzystorowe ekspandera przeznaczone dla funkcji LCKx i BELLx.
Bufor zdarzeń o pojemności 8 milionów wpisów służy do zapisu informacji rejestrowanych przez system. Dzięki komunikacji Ethernet i RS485 kontroler może pracować w strukturze systemu RACS 5, zgodnie z dostępnymi parametrami urządzenia.
Zestaw kontroler z obudową ROGER MC16-PAC-ST-2-KIT – specyfikacja
- Producent: ROGER
- Model: MC16-PAC-ST-2-KIT
- Typ produktu: kontroler kontroli dostępu z obudową
- Rodzina produktu: RACS 5
- Ilość obsługiwanych przejść: 2
- Bufor zdarzeń: 8 000 000 zdarzeń
- Komunikacja Ethernet: tak, 10BASE-T, 10/100 Mb
- Porty RS485: 2
- OSDP: tak
- Wbudowana klawiatura: nie
- Napięcie zasilania: 17–22 V AC, optymalnie 18 V AC; 10–15 V DC, optymalnie 12 V DC; 22–26 V DC, optymalnie 24 V DC
- Średni pobór prądu: około 150 mA
- Miejsce na akumulator: 12 V/17 Ah
- Prąd ładowania: 0,3 A / 0,6 A / 0,9 A
- Zasilacz: LRS3512/PS2D, 13,8 V DC/36 W
- Wejścia kontrolera: 8 parametrycznych
- Wejścia ekspandera: 4 parametryczne
- Wyjścia przekaźnikowe: 2 × 30 V/1,5 A DC/AC, NO/NC
- Wyjścia tranzystorowe: 8 × 15 V/150 mA DC, open collector
- Wyjścia tranzystorowe ekspandera: 4 × LCKx, BELLx; każde 15 V DC/1 A
- Wyjścia zasilające: TML 12 V DC/0,2 A oraz AUX 12 V DC/1 A
- Ochrona antysabotażowa: czujnik NO/NC, 50 V DC/50 mA
- Maksymalna odległość RS485: do 1200 m
- Maksymalna odległość RACS CLK/DTA: do 150 m
- Obudowa: stalowa, grubość blachy 0,7 mm
- Kolor obudowy: szary antracytowy, RAL7016
- Szyna DIN: 396 mm
- Stopień ochrony: IP20
- Klasa środowiskowa według EN 50133-1: klasa I
- Warunki pracy: wewnętrzne, temperatura od 5°C do 40°C
- Wilgotność względna: 10–95%, bez kondensacji
- Wymiary kontrolera: 175 × 72 × 30 mm
- Wymiary obudowy: 365 × 405 × 121 mm
- Waga kompletu według specyfikacji: 3,2 kg
- Waga w danych feedu: 4,41 kg
- SKU: 35777
- EAN: 5907608965548
Interpretacja danych technicznych
Kontroler jest przeznaczony do obsługi dwóch przejść i współpracuje z systemem RACS 5. Zestaw zasilany jest napięciem AC lub DC w zakresach podanych w specyfikacji. Obudowa zawiera zasilacz, szynę DIN oraz miejsce na akumulator 12 V/17 Ah.
Stopień ochrony IP20 i określone warunki pracy wskazują na zastosowanie urządzenia w pomieszczeniach. Obudowa nie jest przeznaczona do pracy w środowisku, w którym występuje kondensacja wilgoci.
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: zestaw kontrolera z obudową
- Rodzina produktu: RACS 5
- Kategoria kabla: nie dotyczy
- Typ ekranowania: nie określono
- Materiał powłoki: nie dotyczy
- Materiał przewodnika: nie dotyczy
- Długość: nie dotyczy
- Typ złącza: nie określono
- Wysokość Rack: nie określono
- Szerokość: kontroler 72 mm; obudowa 405 mm
- Głębokość: kontroler 30 mm; obudowa 121 mm
- Kolor: szary antracytowy RAL7016
- Seria: RACS 5
- Dodatkowe parametry: obsługa 2 przejść, obudowa stalowa, szyna DIN 396 mm, komunikacja Ethernet i RS485
Zastosowanie
- systemy kontroli dostępu obsługujące dwa przejścia,
- systemy rejestracji czasu pracy,
- instalacje wykorzystujące komunikację Ethernet lub RS485,
- układy wymagające zapisu dużej liczby zdarzeń,
- instalacje montowane w obudowie z szyną DIN,
- systemy wymagające podłączenia wejść parametrycznych, wyjść przekaźnikowych i tranzystorowych.
Krótko o producencie
ROGER jest producentem prezentowanego kontrolera MC16-PAC-ST-2-KIT. Produkt należy do rodziny systemowej RACS 5.
Najczęściej zadawane pytania
Ile przejść obsługuje kontroler MC16-PAC-ST-2-KIT?
Kontroler obsługuje 2 przejścia.
Czy zestaw ma komunikację Ethernet?
Tak. Urządzenie ma port Ethernet 10BASE-T o szybkości 10/100 Mb.
Ile portów RS485 ma kontroler?
Kontroler został wyposażony w 2 porty RS485. Maksymalna podana odległość transmisji RS485 wynosi do 1200 m.
Czy obudowa ma miejsce na akumulator?
Tak. W obudowie przewidziano miejsce na akumulator 12 V/17 Ah.
Jakie są wymiary zestawu?
Wymiary kontrolera wynoszą 175 × 72 × 30 mm, natomiast obudowy 365 × 405 × 121 mm.
Czy urządzenie jest przeznaczone do montażu na zewnątrz?
Specyfikacja określa stopień ochrony IP20 oraz warunki pracy wewnętrznej w temperaturze od 5°C do 40°C, dlatego dane produktu wskazują na zastosowanie wewnątrz pomieszczeń.
