Zestaw do 9 kamer IP switch PoE 9P+1UP ATTE IP-9-11-E
Model: IP-9-11-E

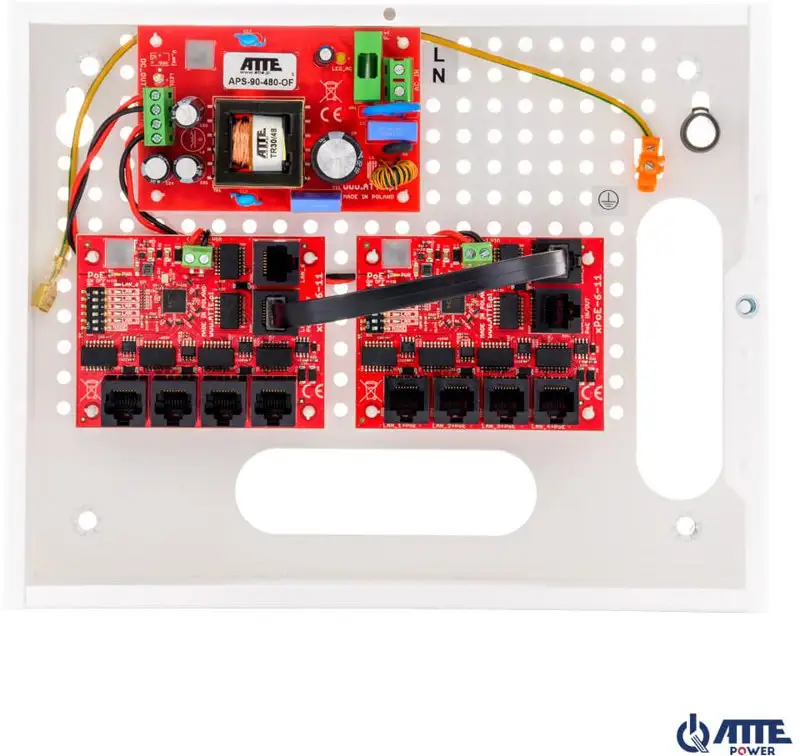

ATTE IP-9-11-E to wewnętrzny, niezarządzalny Switch PoE w obudowie ABOX-E, przeznaczony do budowy instalacji monitoringu IP. Zestaw oferuje 10 portów RJ45 10/100 Mb/s, w tym 9 portów LAN+PoE oraz port uplink. Obsługuje urządzenia korzystające ze standardów PoE 802.3af, 802.3at oraz PoE PASSIVE, a tryb Long Range pozwala przesyłać dane na odległość do 280 m na wybranych portach.
Przeznaczenie
Urządzenie jest przeznaczone do zasilania i komunikacji z kamerami IP oraz innymi urządzeniami sieciowymi wykorzystującymi PoE. Konstrukcja zestawu pozwala uporządkować elementy instalacji w jednej metalowej obudowie montowanej na ścianie.
Switch działa bez konieczności konfiguracji parametrów sieciowych. Mikroprzełączniki umożliwiają wybór trybu pracy oraz niezależne włączanie i wyłączanie zasilania PoE na portach LAN_1...LAN_5.
W trybie standardowym transmisja na portach LAN_1...LAN_6 może odbywać się na odległość do 100 m z prędkością 10/100 Mb/s. Tryb Long Range zwiększa zasięg portów LAN_1...LAN_4 do 280 m, przy prędkości 10 Mb/s. Porty LAN_5...LAN_6 zachowują w tym trybie zasięg do 100 m i prędkość 10/100 Mb/s.
Najważniejsze korzyści
- Obsługa rozbudowanych instalacji monitoringu – 9 portów LAN+PoE oraz 1 port uplink ułatwiają podłączenie kamer IP i połączenie z pozostałą częścią sieci.
- Zasilanie urządzeń przez Ethernet – obsługa PoE 802.3af, 802.3at oraz PoE PASSIVE na określonych portach.
- Transmisja na odległość do 280 m – tryb Long Range pozwala zwiększyć zasięg połączenia na portach LAN_1...LAN_4 przy użyciu skrętki UTP.
- Ochrona poszczególnych wyjść PoE – elektroniczne zabezpieczenia nadprądowe i przeciwzwarciowe działają niezależnie dla kanałów, a po ustąpieniu awarii możliwy jest automatyczny powrót zasilania.
- Kontrola zasilania na portach – przełączniki PoE ON/OFF pozwalają wyłączyć zasilanie na wybranych portach LAN_1...LAN_5.
- Uporządkowany montaż wewnątrz obudowy – metalowa obudowa ABOX-E ma systemowe otworowanie, tylne przepusty kablowe oraz przestrzeń na zapas przewodów.
Specyficzne funkcje produktu
Tryb Long Range
Po ustawieniu przełącznika MODE w pozycji ON porty LAN_1...LAN_4 mogą zapewnić transmisję do 280 m z prędkością 10 Mb/s. Funkcja jest przeznaczona do instalacji, w których standardowy odcinek transmisyjny do 100 m jest niewystarczający.
Niezależne zabezpieczenia PoE
Każdy kanał PoE ma elektroniczne zabezpieczenie nadprądowe i przeciwzwarciowe. Rozwiązanie ogranicza wpływ awarii pojedynczej gałęzi na pozostałe wyjścia, a zastosowany mechanizm auto-powrotu umożliwia przywrócenie napięcia po ustąpieniu problemu.
Przełączniki PoE ON/OFF
Przełączniki 2...6 umożliwiają sterowanie zasilaniem PoE na portach LAN_1...LAN_5. Pozwala to wyłączyć zasilanie wybranego urządzenia bez zmiany pozostałych ustawień instalacji.

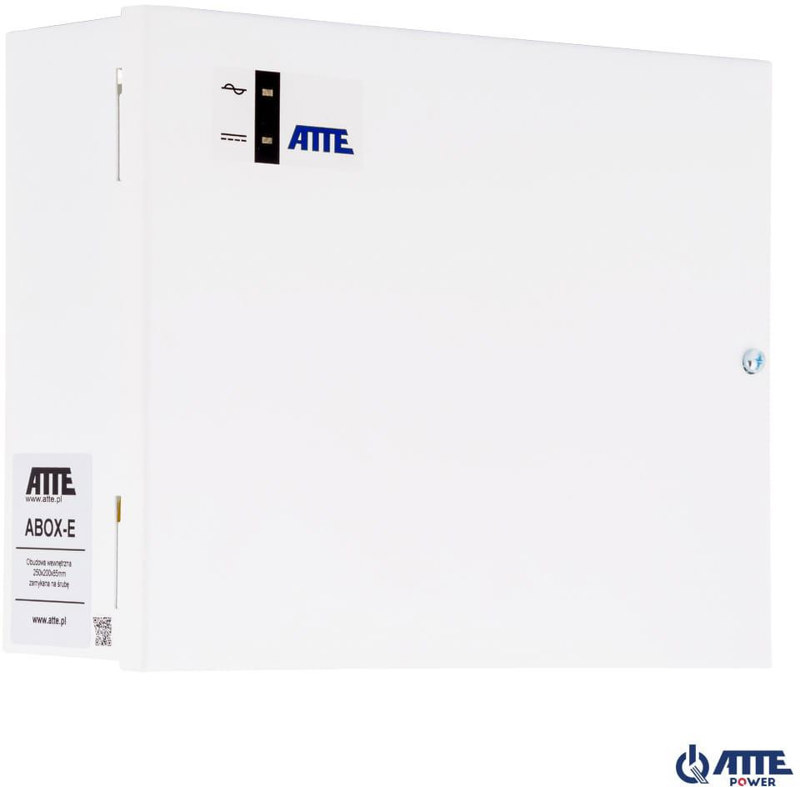

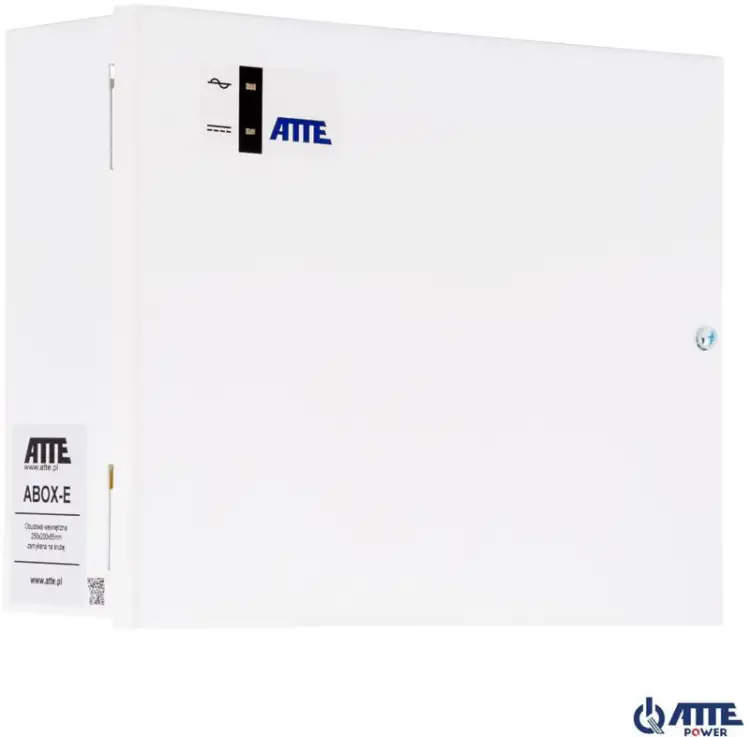

Obudowa ABOX-E

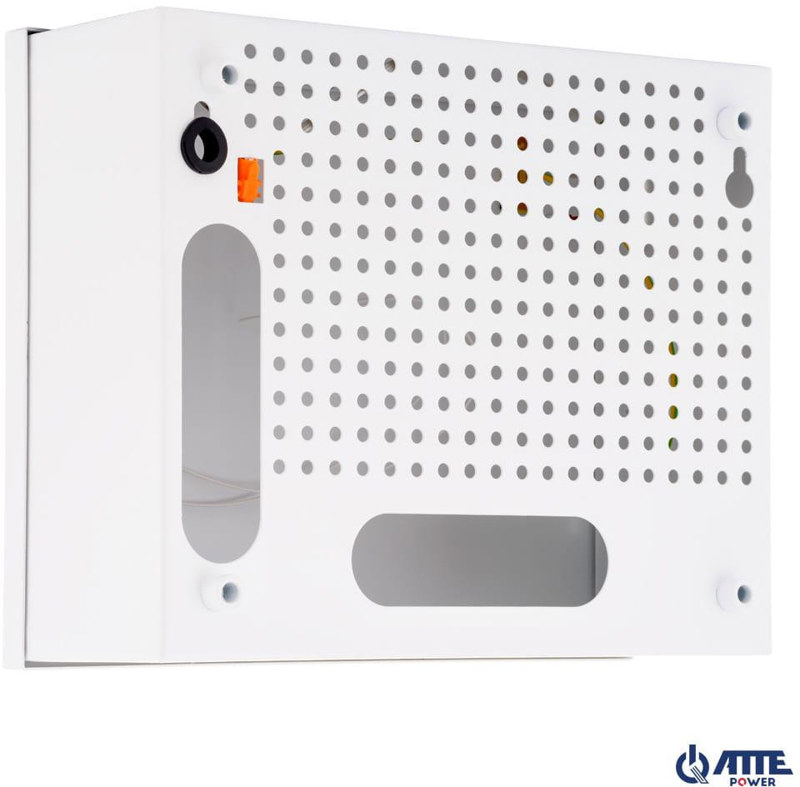

Metalowa, biała obudowa do montażu wewnątrz budynku została wyposażona w zdejmowane drzwiczki, zamknięcie na śrubę, tamper otwarcia, tylne przepusty kablowe i dystans od powierzchni montażowej. Systemowe otworowanie w rastrze 10,8 mm pozwala na montaż modułów w wybranej części obudowy.
Sposoby wykorzystania
- zasilanie i komunikacja kamer IP w systemach telewizji przemysłowej,
- budowa instalacji monitoringu z urządzeniami PoE 802.3af lub 802.3at,
- podłączanie urządzeń korzystających z PoE PASSIVE,
- realizacja połączeń sieciowych na wydłużonych odcinkach przewodu w trybie Long Range,
- uporządkowanie switcha, zasilacza i zakończeń przewodów w jednej obudowie wewnętrznej.
Specyfikacja techniczna
| Producent | ATTE |
| Model | IP-9-11-E |
| SKU | 21312 |
| EAN | 5902143690320 |
| Typ switcha | Wewnętrzny, niezarządzalny |
| Obsługa PoE | Tak |
| Obsługa VLAN | Nie |
| Porty LAN | 10 × RJ45 10/100 Mb/s: 9 × LAN+PoE, 1 × uplink |
| Obsługiwane odbiorniki PoE | 802.3af – do 15,4 W na LAN_1...LAN_5; 802.3at – do 30 W na LAN_1...LAN_5; PoE PASSIVE – do 70 W na LAN_5 oraz do 40 W na LAN_1...LAN_4 |
| Wyjścia PoE | LAN_1...LAN_5; PoE PASSIVE, mode B: 4,5+ oraz 7,8- |
| Zabezpieczenie wyjść PoE | LAN_1...LAN_4: 0,75 A, elektroniczne, auto-powrót; LAN_5: 1,25 A, elektroniczne, auto-powrót |
| Mikroprzełączniki SW1 | Przełącznik 1 MODE – wybór trybu pracy switcha; przełączniki 2...6 PoE ON/OFF – zasilanie PoE na portach LAN_1...LAN_5 |
| Tryb Standard | MODE w pozycji OFF; LAN_1...LAN_6 – zasięg do 100 m, 10/100 Mb/s |
| Tryb Long Range | MODE w pozycji ON; LAN_1...LAN_4 – zasięg do 280 m, 10 Mb/s; LAN_5...LAN_6 – zasięg do 100 m, 10/100 Mb/s |
| Zasilacz sieciowy | Impulsowy SMPS, typ APS-90-480-OF |
| Zabezpieczenie wyjścia zasilacza | 9 A, elektroniczne; po zwarciu może być wymagany restart zasilacza |
| Zabezpieczenie termiczne zasilacza | TSD, thermal shutdown, 130°C; wymaga restartu |
| Zakres napięcia wejściowego | 180...240 VAC |
| Zabezpieczenie wejścia | Bezpiecznik topikowy F1 T3,15 A |
| Moc wyjściowa zasilacza | 96 W, ciągła |
| Sprawność zasilacza | 92% przy 90 W |
| Napięcie wyjściowe zasilacza | 48 V +/-2% |
| Montaż obudowy | Naścienny; otwory montażowe 6 mm |
| Montaż urządzeń wewnątrz obudowy | Systemowe otworowanie 4,8 mm w rastrze 10,8 mm |
| Rodzaj obudowy | Montaż na ścianie lub suficie |
| Obudowa | ABOX-E, metalowa, biała |
| Zabezpieczenie obudowy | Tamper otwarcia |
| Przepusty kablowe | Z tyłu obudowy; dystans do ściany |
| Zakres temperatur pracy | -10°C...+40°C |
| Wymiary | 250 × 200 × 85 mm |
| Masa netto | 1,52 kg |
| Stopień ochrony | IP20 |
Parametry techniczne wynikające z nazwy produktu
- Zestaw do 9 kamer IP – rozwiązanie przeznaczone do instalacji monitoringu IP obejmującej do 9 kamer.
- Switch PoE – urządzenie umożliwia transmisję danych oraz zasilanie kompatybilnych odbiorników przez Ethernet.
- 9P+1UP – 9 portów LAN+PoE oraz 1 port uplink.
- IP-9-11-E – oznaczenie modelu urządzenia ATTE w obudowie ABOX-E.
Informacja o producencie
Producentem zestawu IP-9-11-E jest ATTE. Produkt należy do kategorii wewnętrznych, niezarządzalnych switchy sieciowych z obsługą PoE.
FAQ
Ile portów ma switch ATTE IP-9-11-E?
Urządzenie ma 10 portów RJ45 10/100 Mb/s: 9 portów LAN+PoE oraz 1 port uplink.
Czy switch wymaga konfiguracji?
Jest to switch niezarządzalny. Wybór trybu Standard lub Long Range oraz sterowanie zasilaniem PoE odbywa się za pomocą mikroprzełączników.
Jaki zasięg oferuje tryb Long Range?
W trybie Long Range porty LAN_1...LAN_4 zapewniają zasięg do 280 m przy prędkości 10 Mb/s. Porty LAN_5...LAN_6 mają w tym trybie zasięg do 100 m i prędkość 10/100 Mb/s.
Jakie standardy PoE obsługuje urządzenie?
Switch obsługuje odbiorniki PoE 802.3af, 802.3at oraz PoE PASSIVE, zgodnie z parametrami przypisanymi do poszczególnych portów.
Czy można wyłączyć zasilanie PoE na wybranym porcie?
Tak. Przełączniki PoE ON/OFF umożliwiają sterowanie zasilaniem na portach LAN_1...LAN_5.
Gdzie można zamontować zestaw?
Obudowa jest przeznaczona do montażu wewnątrz budynku, na ścianie lub suficie. Jej wymiary wynoszą 250 × 200 × 85 mm, a stopień ochrony to IP20.
