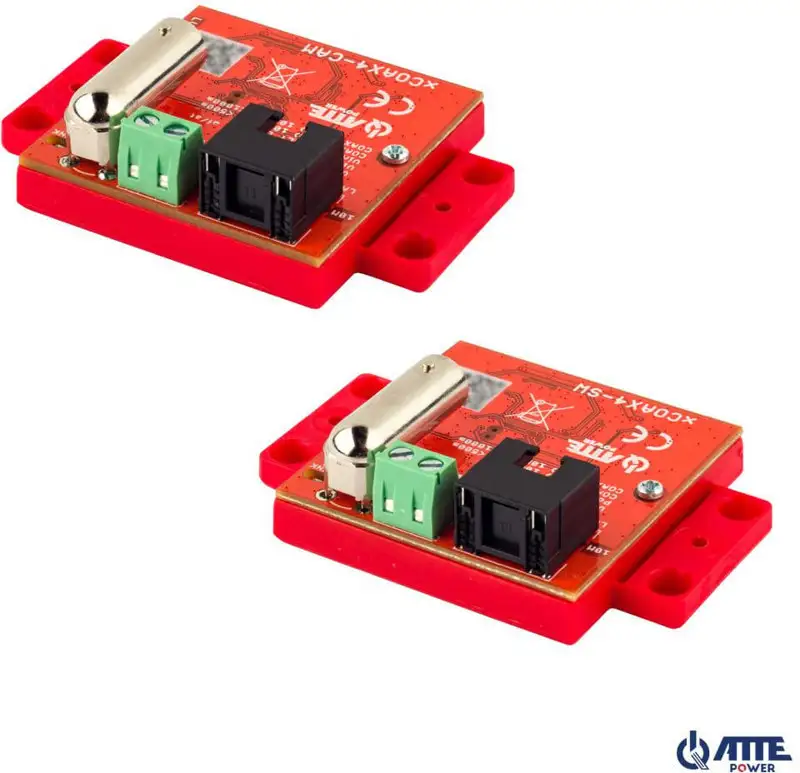

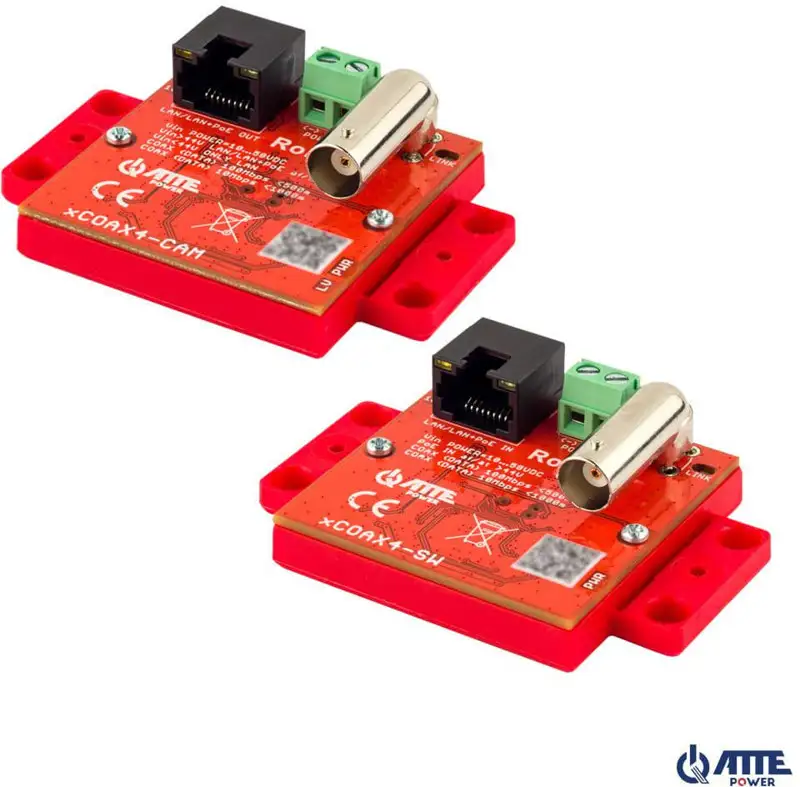

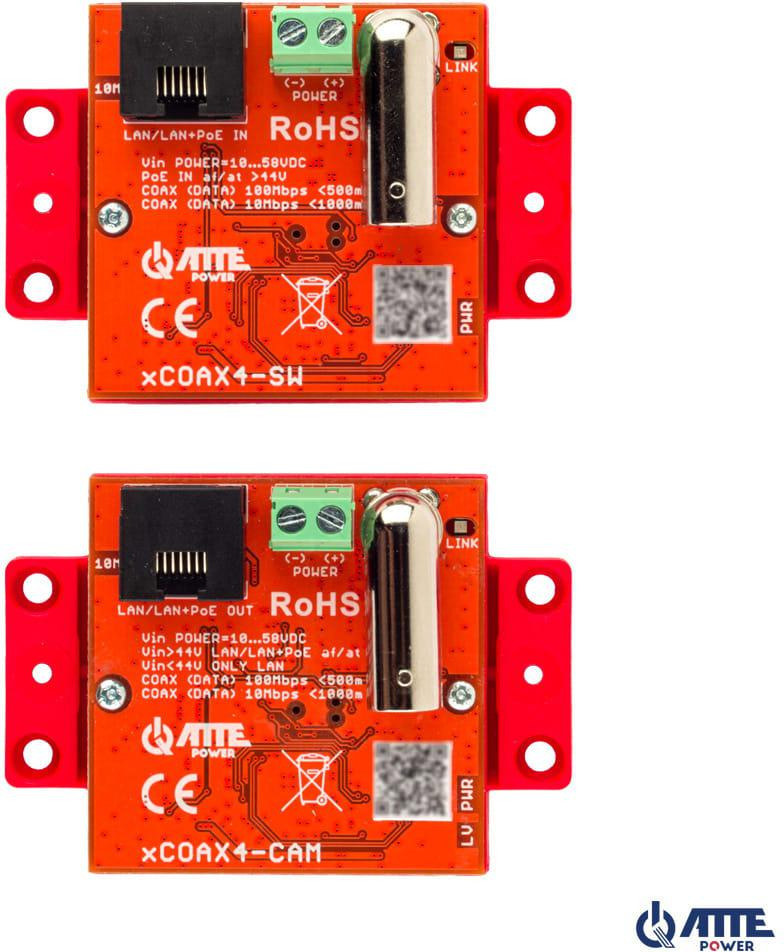

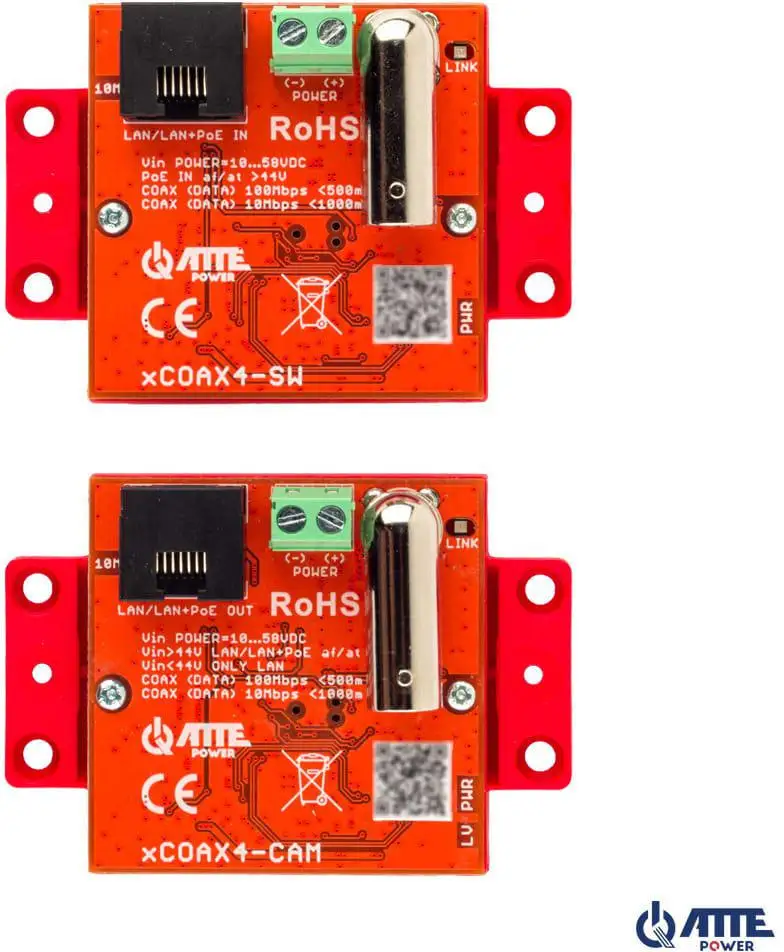

Zestaw aktywnych konwerterów do transmisji Ethernet oraz PoE Atte xCOAX4-SET

Najważniejsze korzyści

• Transmisja Ethernet i PoE w jednym rozwiązaniu – zestaw obsługuje transmisję danych oraz zasilanie urządzeń przez porty RJ45 i tor koncentryczny XCOAX.
• Praca z prędkością do 100 Mb/s – urządzenia automatycznie nawiązują komunikację z prędkością 100 Mb/s, a przy braku stabilnego połączenia przechodzą na 10 Mb/s.
• Obsługa zasilania PoE do 60 W – port PoE OUT oferuje maksymalną moc wyjściową 60 W, przy obsłudze standardów 802.3af/at/bt60.
• Transmisja po przewodzie koncentrycznym do 1000 m – długość toru pomiędzy xCOAX4-SW i xCOAX4-CAM może wynosić poniżej 1000 m.
• Kontrola stanu pracy za pomocą diod LED – wskaźniki informują o zasilaniu, obecności PoE, połączeniu, transmisji, prędkości 10 Mb/s oraz niskim napięciu.
• Elastyczny montaż – niewielka obudowa i uniwersalna podstawa montażowa pozwalają na instalację przy użyciu kołków, na płaskiej powierzchni, w obudowach ABOX lub z dodatkowymi adapterami.

Parametry techniczne wynikające z nazwy produktu

• Typ produktu: zestaw aktywnych konwerterów
• Rodzina produktu: xCOAX4-SET
• Kategoria: RTV – extendery / konwertery
• Przeznaczenie transmisji: Ethernet oraz PoE
• Technologia toru transmisyjnego: XCOAX z wykorzystaniem złączy BNC
• Prędkość transmisji LAN: 10/100 Mb/s
• Typ złączy: BNC żeńskie oraz porty RJ45 Ethernet/PoE
• Wysokość Rack: nie określono w danych technicznych
• Szerokość: 51 mm, w wybranym wymiarze obudowy 73 mm
• Głębokość: 23 mm
• Kolor: nie określono w danych technicznych
• Seria: xCOAX
• Dodatkowe parametry: wejście 10–58 V, wyjście PoE zależne od napięcia wejściowego, maksymalnie 60 W na porcie PoE OUT

Specyficzne funkcje produktu

Autonegocjacja zasilania na wyjściu odpowiada za kontrolę zasilania urządzenia podłączonego do portu PoE OUT.

Sygnalizacja prędkości 10 Mb/s pozwala rozpoznać sytuację, w której zestaw nie ustanowił stabilnej transmisji z prędkością 100 Mb/s.

Wskaźnik LED LV sygnalizuje spadek napięcia na odbiorniku XCOAX-CAM poniżej 44 V DC. Dioda ma funkcję zatrzaskową i może zostać zresetowana przez odłączenie oraz ponowne podanie zasilania.

Zabezpieczenia portów obejmują zabezpieczenia przepięciowe portów LAN i BNC oraz zabezpieczenie przed zwarciem z funkcją automatycznego powrotu dla xCOAX4-SW.

Przeznaczenie i zastosowanie

Zestaw jest przeznaczony do realizacji transmisji Ethernet oraz zasilania PoE z wykorzystaniem toru XCOAX. Może być stosowany w instalacjach, w których konieczne jest przesłanie danych i zasilania przez przewód koncentryczny pomiędzy urządzeniami xCOAX4-SW oraz xCOAX4-CAM.

Przykładowe sposoby wykorzystania

• budowa toru transmisyjnego Ethernet z wykorzystaniem przewodu koncentrycznego,
• przesyłanie zasilania PoE do urządzenia podłączonego do portu PoE OUT,
• realizacja połączenia na odcinku przewodu koncentrycznego o długości poniżej 1000 m,
• montaż konwerterów w niewielkiej przestrzeni, na przykład w podstawie kamery lub puszce instalacyjnej,
• instalacja w obudowach ABOX oraz na blachach montażowych z otworowaniem systemowym,
• montaż na szynie TH-35 lub w rozwiązaniu RACK z użyciem odpowiednich, dodatkowych elementów montażowych.

Ważne informacje dotyczące uruchomienia

Po podaniu zasilania i prawidłowym podłączeniu przewodów urządzenia podejmują próbę nawiązania komunikacji z prędkością 100 Mb/s. Jeśli połączenie nie będzie stabilne, transmisja zostanie obniżona do 10 Mb/s, co sygnalizuje dioda LED 10Mb.

W przypadku problemów z ustanowieniem połączenia należy sprawdzić jakość złączy BNC na obu końcach toru XCOAX. Dodatkowe połączenia i rozgałęzienia mogą uniemożliwiać uzyskanie stabilnej transmisji, dlatego należy zweryfikować ich poprawność oraz usunąć zbędne elementy toru.

Zapalenie diody LV wskazuje na konieczność sprawdzenia zasilania zestawu. Spadek napięcia poniżej 44 V DC może powodować niestabilną pracę lub problemy z ponownym uruchomieniem odbiorników PoE podłączonych do XCOAX-CAM.

Montaż

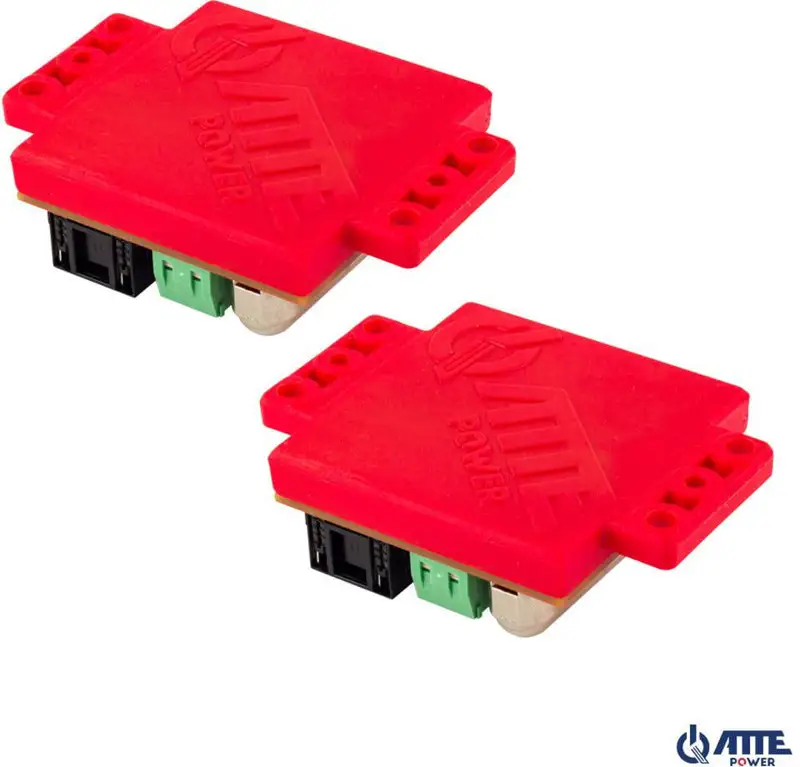

Kompaktowa konstrukcja o wymiarach 51 x 51 x 23 mm, z dodatkowym wymiarem 73 mm w określonym miejscu obudowy, ułatwia instalację w ograniczonej przestrzeni. Uniwersalna podstawa montażowa umożliwia kilka sposobów instalacji:

• z użyciem kołków montażowych na rastrze 10,8 mm, stosowanym w obudowach ABOX,
• przykręcenie wkrętem przez dodatkowe otwory do płaskiej powierzchni,
• z wykorzystaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2,
• z użyciem dodatkowych zatrzasków ADD-TH35 na szynie TH-35.

Specyfikacja techniczna

Informacje o producencie

Producentem zestawu xCOAX4-SET jest ATTE. Produkt należy do kategorii RTV – extendery / konwertery.

FAQ – najczęściej zadawane pytania

Czy zestaw obsługuje transmisję z prędkością 100 Mb/s?

Tak. Po prawidłowym podłączeniu urządzenia podejmują komunikację z prędkością 100 Mb/s. Jeżeli połączenie nie jest stabilne, prędkość może zostać obniżona do 10 Mb/s.

Jaka jest maksymalna moc portu PoE OUT?

Maksymalna moc wyjściowa portu LAN/LAN + PoE OUT wynosi 60 W.

Jak długa może być trasa przewodu koncentrycznego?

Długość przewodu koncentrycznego pomiędzy xCOAX4-SW i xCOAX4-CAM może wynosić poniżej 1000 m.

Co oznacza zapalenie diody LED 10Mb?

Dioda LED 10Mb informuje, że transmisja LAN w torze XCOAX odbywa się z prędkością 10 Mb/s, ponieważ nie udało się ustanowić stabilnego połączenia 100 Mb/s.

Co oznacza dioda LV?

Dioda LV sygnalizuje spadek napięcia na odbiorniku XCOAX-CAM poniżej 44 V DC. W takiej sytuacji należy sprawdzić poprawność zasilania zestawu.

Czy urządzenie można zamontować na szynie TH-35?

Tak, zastosowanie dodatkowego adaptera ADD-TH35 pozwala na montaż na szynie TH-35.

Czy konwertery można zamontować w małej przestrzeni?

Tak. Kompaktowa obudowa ułatwia instalację w niewielkich miejscach, takich jak podstawa kamery lub puszka instalacyjna.
