Zasilacz buforowy SMPS 24V 3A 72W ATTE AUPS-70-240-F
Model: AUPS-70-240-F
Producent: ATTE | SKU: 21363 | EAN: 5902143691006
Opis produktu
ATTE AUPS-70-240-F to zasilacz buforowy SMPS przeznaczony do zasilania urządzeń systemów CCTV oraz kontroli dostępu. Zapewnia napięcie wyjściowe 24 VDC, prąd do 3 A i moc 72 W. Dzięki współpracy z dwoma akumulatorami 12 V połączonymi szeregowo może podtrzymywać zasilanie urządzeń w przypadku zaniku napięcia sieciowego.

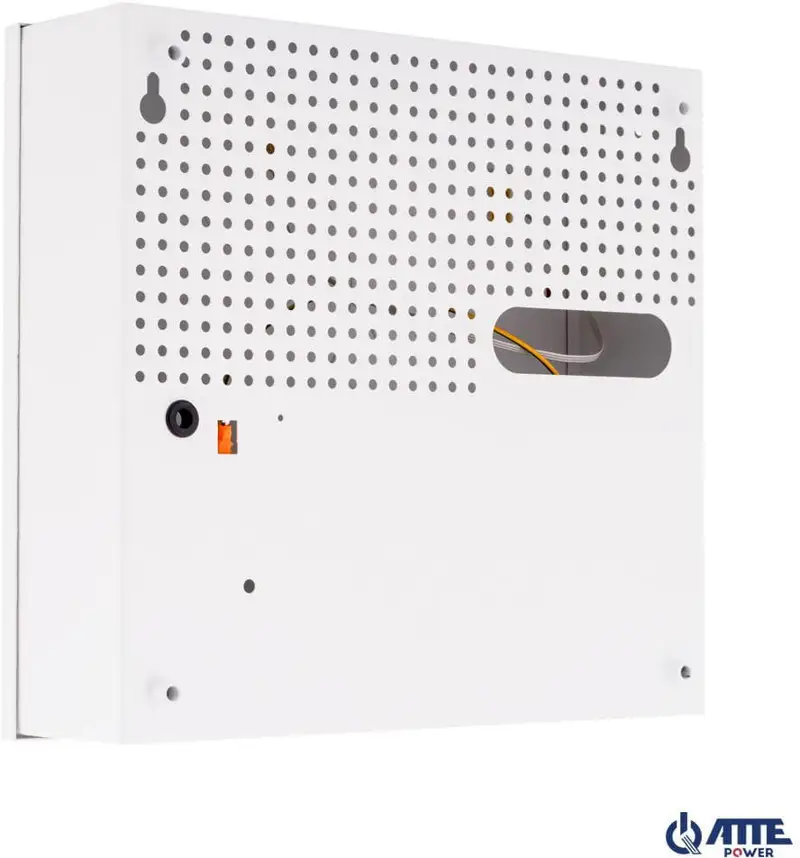

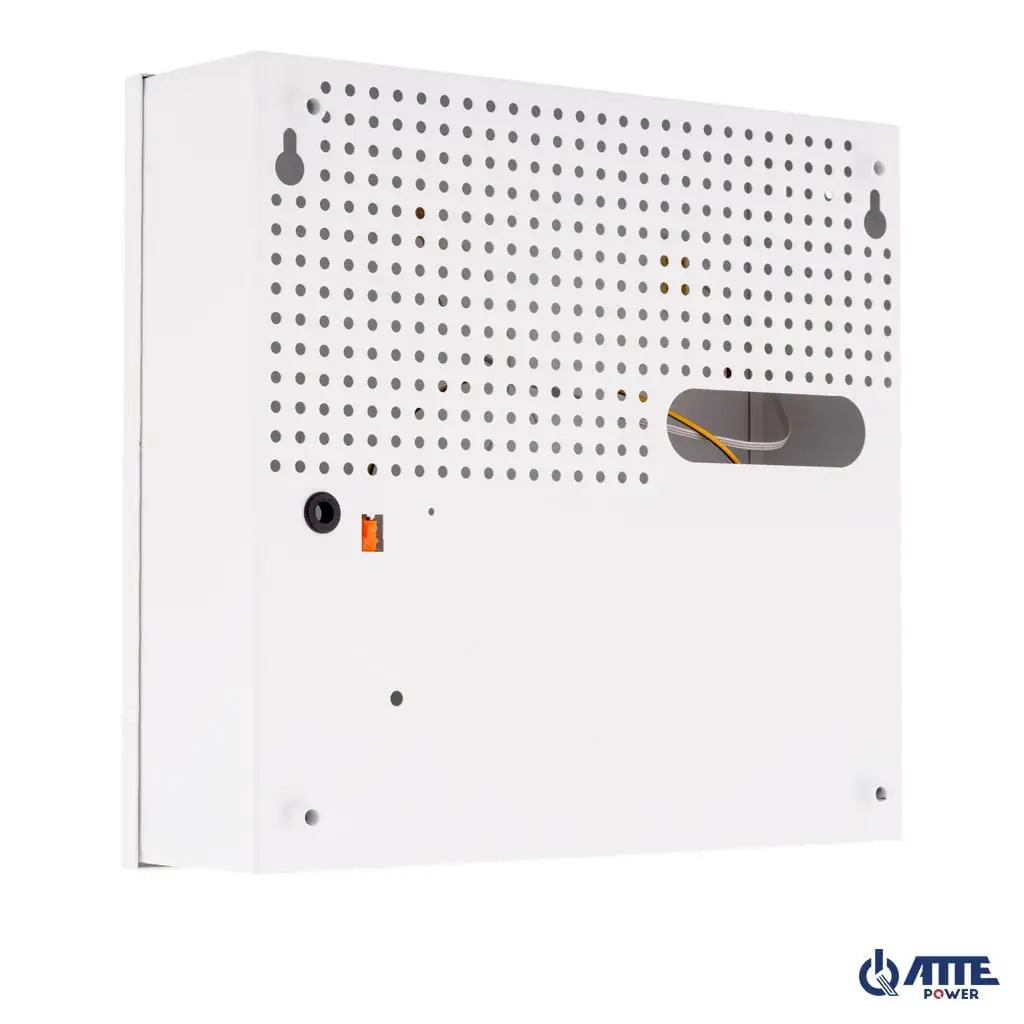

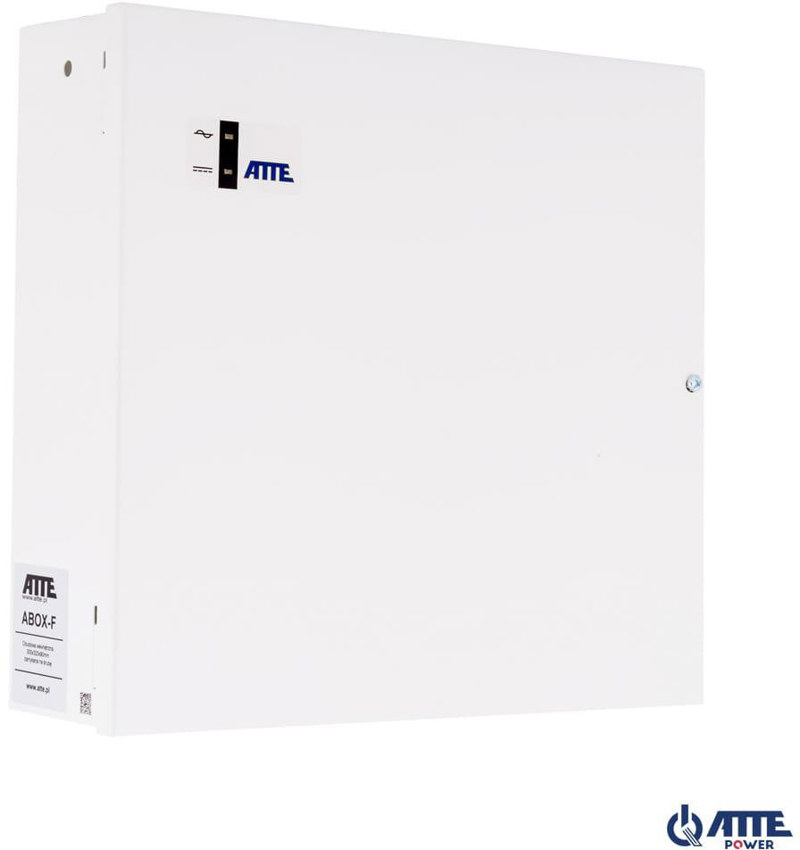

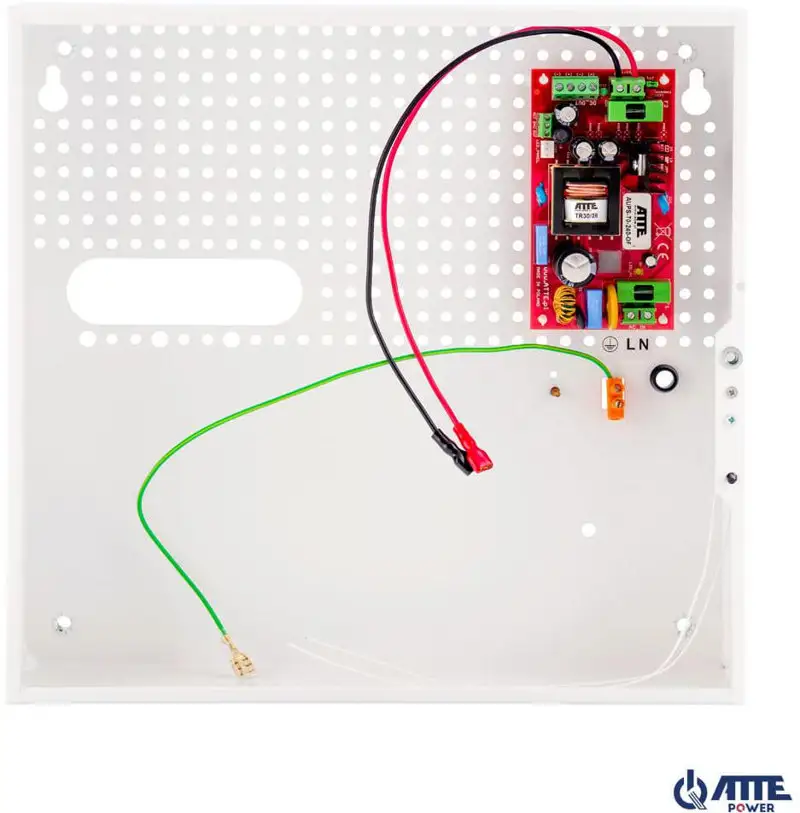

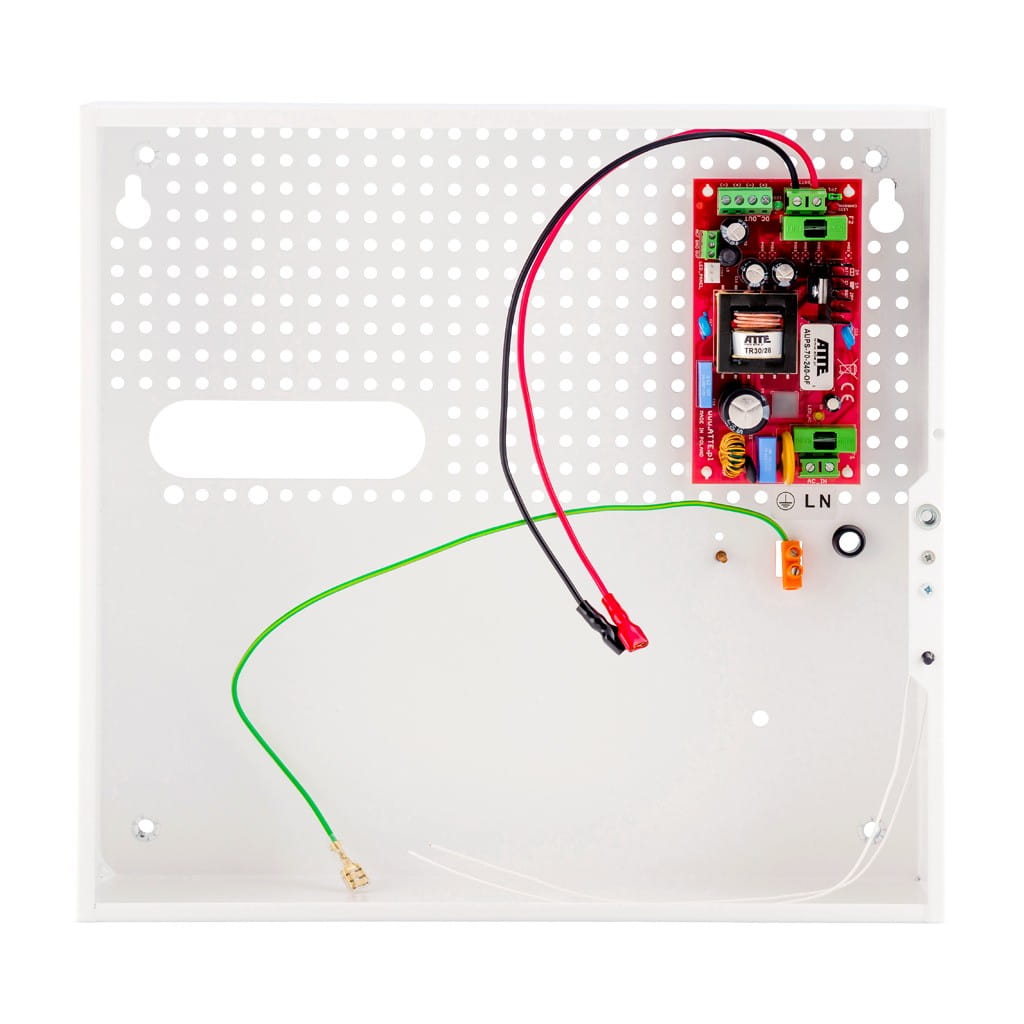

Urządzenie zostało umieszczone w stalowej obudowie przystosowanej do montażu naściennego. Systemowe otworowanie pozwala na wygodną instalację w rozwiązaniach przeznaczonych do zabudowy. Zasilacz wyposażono również w sygnalizację LED, wyjścia techniczne oraz układy zabezpieczające obwód wejściowy, wyjściowy i akumulatorowy.
Przeznaczenie
Zasilacz jest przeznaczony do buforowego zasilania:
- kamer i urządzeń systemów telewizji przemysłowej CCTV,
- elementów systemów kontroli dostępu,
- rozproszonych systemów monitoringu z centralnym buforowaniem zasilania,
- innych urządzeń wymagających zasilania 24 VDC o maksymalnym prądzie 3 A.
Do współpracy przewidziano dwa jednakowe akumulatory żelowe lub AGM o napięciu 12 V i pojemności 7 Ah, połączone szeregowo.
Specyficzne funkcje produktu
Zasilanie buforowe – podczas obecności napięcia sieciowego urządzenie zasila odbiorniki i ładuje akumulatory. Po zaniku zasilania AC następuje praca z akumulatora.
Automatyczne uruchomienie – po podłączeniu akumulatora zasilacz może uruchomić się samoczynnie także przy braku zasilania sieciowego AC.
Regulowany prąd ładowania – wartość 1 A lub 2 A wybiera się za pomocą zwory JP1.
Sygnalizacja LED – diody informują o obecności napięcia sieciowego, napięcia wyjściowego oraz ładowaniu akumulatora.
Wyjścia techniczne – OUF i ACF umożliwiają przekazywanie informacji o braku napięcia wyjściowego lub sieciowego do współpracujących układów.
Najważniejsze korzyści
- Buforowe zasilanie urządzeń 24 VDC – podtrzymanie pracy odbiorników po zaniku napięcia sieciowego dzięki współpracy z akumulatorami.
- Moc 72 W i prąd wyjściowy 3 A – parametry dopasowane do zasilania urządzeń CCTV oraz systemów kontroli dostępu.
- Regulowany prąd ładowania – możliwość wyboru wartości 1 A lub 2 A za pomocą zwory JP1.
- Rozbudowane zabezpieczenia – ochrona wejścia, wyjścia i obwodu akumulatora, w tym zabezpieczenie przed odwrotnym podłączeniem oraz głębokim rozładowaniem.
- Wygodna kontrola stanu pracy – trzy diody LED oraz dwa wyjścia techniczne ułatwiają monitorowanie zasilacza.
- Obudowa do montażu naściennego – stalowa konstrukcja z otworami montażowymi i systemowym otworowaniem w rastrze 10,8 mm.
Rozpoznane dane techniczne z nazwy produktu
| Typ produktu | Zasilacz buforowy SMPS |
| Rodzina produktu | ATTE AUPS |
| Kategoria kabla | Nie dotyczy |
| Typ ekranowania | Nie dotyczy |
| Materiał powłoki | Nie dotyczy |
| Materiał przewodnika | Nie dotyczy |
| Długość | Nie dotyczy |
| Typ złącza | Nie podano |
| Wysokość Rack | Nie dotyczy |
| Szerokość | 320 mm |
| Głębokość | 90 mm |
| Kolor | Biały |
| Seria | AUPS |
| Dodatkowe parametry | 24 VDC, 3 A, 72 W, obudowa do montażu naściennego |
Interpretacja danych technicznych
Oznaczenie „24V 3A 72W” określa podstawowe parametry pracy zasilacza: napięcie wyjściowe wynosi 24 VDC, maksymalny prąd wyjściowy 3 A, a moc zasilacza 72 W. Określenie „buforowy” oznacza przystosowanie do współpracy z akumulatorami, które mogą zasilać odbiorniki po zaniku napięcia sieciowego.
Model wymaga zastosowania dwóch jednakowych akumulatorów żelowych lub AGM 12 V / 7 Ah połączonych szeregowo. Akumulatory nie są opisane jako element zasilacza w przekazanej specyfikacji, dlatego przed uruchomieniem należy uwzględnić ich dobór i podłączenie zgodnie z dokumentacją urządzenia.
Specyfikacja techniczna
| Model | AUPS-70-240-F |
| Typ | Zasilacz buforowy SMPS |
| Akumulator | 2 x akumulator żelowy lub AGM 12 V / 7 Ah; jednakowe akumulatory połączone szeregowo |
| Napięcie wyjściowe | 24 VDC +/-15% |
| Prąd wyjściowy | 3 A |
| Moc zasilacza | 72 W |
| Sprawność | 90% przy 70 W |
| Napięcie wejściowe | 190–260 VAC, 50 Hz |
| Prąd ładowania akumulatora | 1 A lub 2 A, wybierany zworą JP1 |
| Zabezpieczenie wejścia zasilacza | Bezpiecznik topikowy zwłoczny 3,15 A |
| Zabezpieczenie wyjścia podczas zasilania sieciowego | Elektroniczne zabezpieczenie przeciążeniowe na poziomie 5 A; wymagany restart zasilacza |
| Zabezpieczenie wyjścia podczas pracy z akumulatora | Bezpiecznik topikowy 3,15 A |
| Zabezpieczenie obwodu akumulatora | Bezpiecznik topikowy 3,15 A przed odwrotnym podłączeniem i przeciążeniem |
| Zabezpieczenie przed głębokim rozładowaniem | Odłączenie akumulatora poniżej 20,4 V z automatycznym powrotem |
| Sygnalizacja LED | LED1 żółta – obecność napięcia sieci; LED2 zielona – obecność napięcia wyjściowego; LED3 czerwona – ładowanie akumulatora |
| Wyjścia techniczne | OUF – brak napięcia +DC_OUT; ACF – brak napięcia AC |
| Typ wyjść technicznych | Wyjścia typu otwarty kolektor, maksymalne obciążenie 50 mA dla każdego wyjścia |
| Uruchomienie przy braku zasilania AC | Samoczynne uruchomienie po podłączeniu akumulatora |
| Materiał obudowy | Blacha stalowa 0,8 mm malowana proszkowo |
| Kolor obudowy | Biały |
| Wyposażenie obudowy | Tamper otwarcia, dystans do ściany, systemowe otworowanie 4,8 mm w rastrze 10,8 mm |
| Otwory montażowe | 6 mm |
| Montaż | Naścienny przez otwory montażowe 6 mm |
| Stopień ochrony | IP20 |
| Temperatura pracy | -10°C do +40°C |
| Wymiary | 300 x 320 x 90 mm |
| Waga | 2,53 kg |
Sposoby wykorzystania
- zasilanie kamer i urządzeń monitoringu CCTV wymagających napięcia 24 VDC,
- buforowanie zasilania elementów kontroli dostępu,
- tworzenie rozproszonych systemów monitoringu z centralnym zasilaniem buforowym,
- zasilanie urządzeń instalowanych w obudowach do zabudowy z systemowym otworowaniem,
- monitorowanie stanu zasilania za pomocą wyjść technicznych OUF i ACF.
Producent
ATTE – producent opisywanego zasilacza buforowego.
FAQ – najczęściej zadawane pytania
Jakie napięcie i prąd wyjściowy zapewnia zasilacz?
Urządzenie zapewnia napięcie wyjściowe 24 VDC +/-15% oraz prąd wyjściowy do 3 A. Moc zasilacza wynosi 72 W.
Jakie akumulatory współpracują z tym modelem?
Należy zastosować dwa jednakowe akumulatory żelowe lub AGM 12 V / 7 Ah połączone szeregowo.
Czy można zmienić prąd ładowania akumulatorów?
Tak. Prąd ładowania można ustawić na 1 A lub 2 A za pomocą zwory JP1.
Co oznaczają wyjścia OUF i ACF?
OUF sygnalizuje brak napięcia +DC_OUT, natomiast ACF sygnalizuje brak napięcia AC. Są to wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA każde.
Czy zasilacz uruchomi się bez napięcia sieciowego?
Tak. Po podłączeniu akumulatora urządzenie może uruchomić się samoczynnie również przy braku zasilania AC.
W jaki sposób montuje się urządzenie?
Zasilacz jest przeznaczony do montażu naściennego przez otwory montażowe o średnicy 6 mm. Obudowa ma również systemowe otworowanie w rastrze 10,8 mm.
W jakiej temperaturze może pracować zasilacz?
Zakres temperatury pracy wynosi od -10°C do +40°C.
