Zasilacz buforowy SMPS 12V 6A 72W ATTE AUPS-70-120-E
Opis produktu

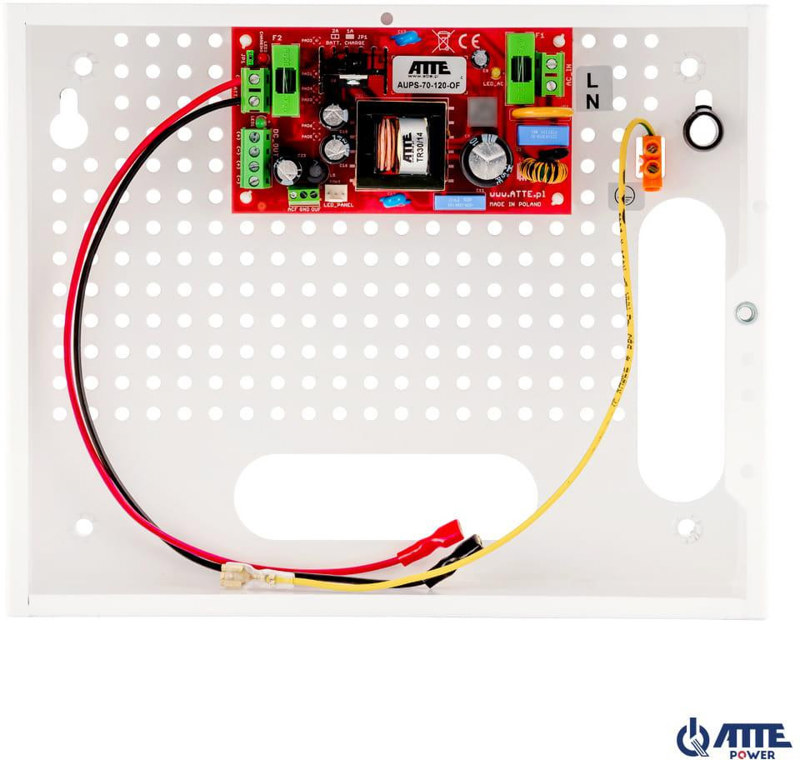

ATTE AUPS-70-120-E to buforowy zasilacz impulsowy SMPS o napięciu wyjściowym 12 VDC, wydajności prądowej 6 A i mocy 72 W. Urządzenie służy do zasilania systemów CCTV, kontroli dostępu oraz innych instalacji wymagających podtrzymania zasilania przy wykorzystaniu akumulatora.
Zasilacz współpracuje z jednym akumulatorem żelowym lub AGM o napięciu 12 V i pojemności 7 Ah. W przypadku zaniku napięcia sieciowego obciążenie może być zasilane z akumulatora, co pozwala na realizację buforowego zasilania urządzeń monitoringu.

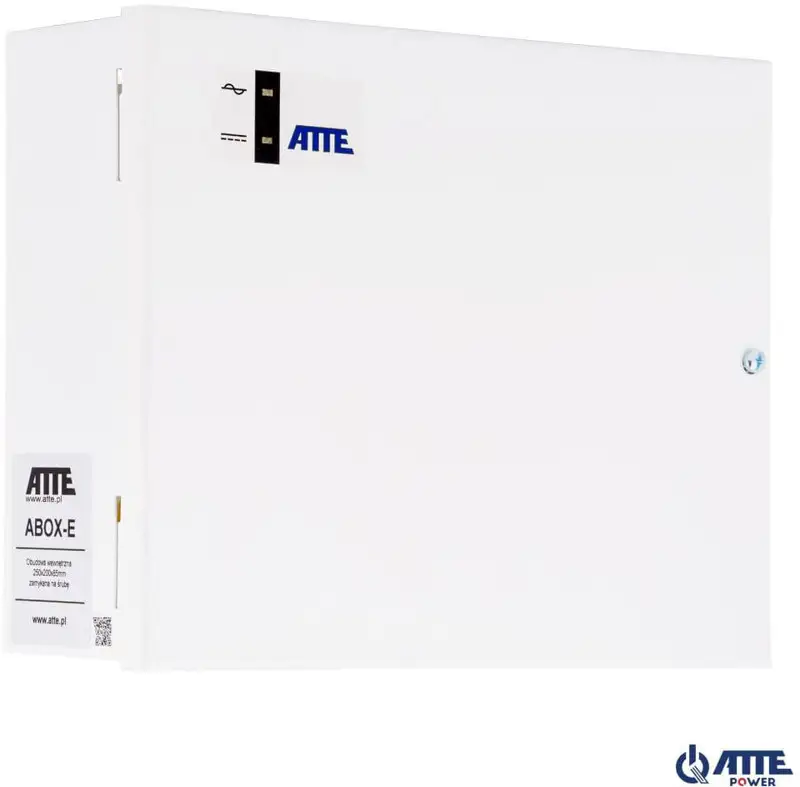

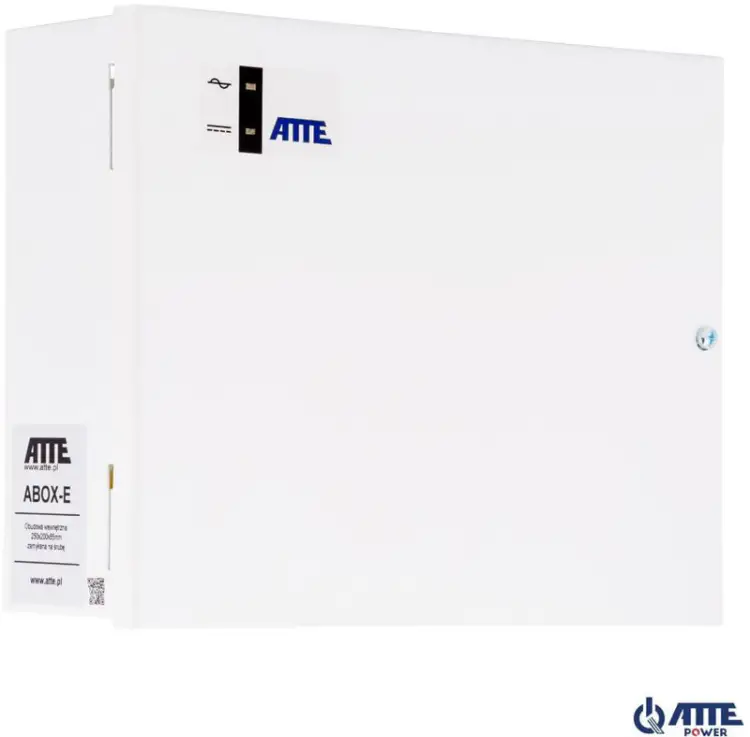

Model AUPS-70-120-E został umieszczony w stalowej obudowie ABOX-E o wymiarach 250 × 200 × 85 mm. Obudowa ma biały kolor, wyposażona jest w tamper otwarcia, dystans do ściany oraz otwory montażowe 6 mm umożliwiające zawieszenie urządzenia.
Najważniejsze korzyści
- Buforowe zasilanie systemów 12 V – urządzenie może zasilać odbiorniki z sieci lub akumulatora.
- Parametry 12 V / 6 A / 72 W – zasilacz jest przeznaczony do instalacji wymagających prądu wyjściowego do 6 A.
- Obsługa akumulatora 12 V / 7 Ah – możliwość zastosowania akumulatora żelowego lub AGM.
- Regulowany prąd ładowania – wybór wartości 1 A lub 2 A za pomocą zwory JP1.
- Zabezpieczenia zasilacza i akumulatora – zastosowano między innymi bezpieczniki, ochronę przeciążeniową, ochronę przed odwrotnym podłączeniem oraz odłączenie przy głębokim rozładowaniu.
- Kontrola stanu pracy – trzy diody LED informują o obecności napięcia sieciowego, napięcia wyjściowego i ładowaniu akumulatora.
Zastosowanie
Zasilacz może być stosowany jako element instalacji wymagających buforowego zasilania napięciem 12 V, w szczególności:
- systemów telewizji przemysłowej CCTV,
- kamer i urządzeń monitoringu,
- systemów kontroli dostępu,
- rozproszonych instalacji monitoringu z centralnym buforowaniem,
- urządzeń pracujących w instalacjach z akumulatorem 12 V.
Przed zastosowaniem należy sprawdzić wymagania zasilanego urządzenia oraz całkowity pobór prądu instalacji.
Specyficzne funkcje produktu
Praca buforowa
Zasilacz może dostarczać energię z sieci oraz ładować podłączony akumulator. Po zaniku zasilania AC urządzenie przechodzi na zasilanie akumulatorowe.
Automatyczne uruchomienie po podłączeniu akumulatora
W przypadku braku napięcia AC zasilacz uruchamia się samoczynnie po podłączeniu akumulatora.
Wybór prądu ładowania
Prąd ładowania akumulatora można ustawić na 1 A lub 2 A, korzystając ze zwory JP1.
Zabezpieczenie przed głębokim rozładowaniem
Akumulator zostaje odłączony, gdy jego napięcie spadnie poniżej 10,2 V. Poziom ten ma automatyczny powrót zgodnie z parametrami urządzenia.
Wyjścia techniczne
Wyjścia OUF i ACF umożliwiają przekazywanie informacji o braku napięcia wyjściowego +DC_OUT oraz braku napięcia AC. Są to wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA każde.
Sygnalizacja LED
Żółta dioda LED1 sygnalizuje obecność napięcia sieciowego, zielona LED2 obecność napięcia wyjściowego, a czerwona LED3 ładowanie akumulatora.
Informacje o producencie
Producentem zasilacza AUPS-70-120-E jest ATTE.
Interpretacja danych technicznych
Oznaczenie „12V 6A 72W” wskazuje na napięcie wyjściowe 12 VDC, maksymalny prąd wyjściowy 6 A oraz moc znamionową zasilacza 72 W. Określenie „buforowy” oznacza możliwość współpracy z akumulatorem, który może zasilać odbiorniki w przypadku zaniku napięcia sieciowego.
Specyfikacja techniczna
| Typ produktu | Zasilacz buforowy SMPS do zabudowy |
| Model | AUPS-70-120-E |
| Producent | ATTE |
| Rodzina produktu | Zasilacze buforowe |
| Napięcie wyjściowe | 12 VDC +/-15% |
| Prąd wyjściowy | 6 A |
| Moc zasilacza | 72 W |
| Sprawność | 90% przy 70 W |
| Napięcie wejściowe | 190–260 VAC, 50 Hz |
| Akumulator | 1 × akumulator żelowy lub AGM 12 V / 7 Ah |
| Prąd ładowania akumulatora | 1 A lub 2 A, wybierany zworą JP1 |
| Zabezpieczenie wejścia | Bezpiecznik topikowy zwłoczny 3,15 A |
| Zabezpieczenie wyjścia przy zasilaniu sieciowym | Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A; wymagany restart zasilacza |
| Zabezpieczenie wyjścia przy pracy z akumulatora | Bezpiecznik topikowy 6,3 A |
| Zabezpieczenie obwodu akumulatora | Bezpiecznik topikowy 6,3 A przed odwrotnym podłączeniem i przeciążeniem |
| Ochrona przed głębokim rozładowaniem | Odłączenie akumulatora przy napięciu poniżej 10,2 V z automatycznym powrotem |
| Sygnalizacja | LED1 – obecność napięcia sieci; LED2 – obecność napięcia wyjściowego; LED3 – ładowanie akumulatora |
| Wyjścia techniczne | OUF – brak napięcia +DC_OUT; ACF – brak napięcia AC |
| Typ wyjść technicznych | Otwarty kolektor |
| Maksymalne obciążenie wyjść technicznych | 50 mA dla każdego wyjścia |
| Uruchomienie przy braku zasilania AC | Samoczynne uruchomienie po podłączeniu akumulatora |
| Obudowa | ABOX-E |
| Materiał obudowy | Blacha stalowa 0,8 mm |
| Kolor obudowy | Biały |
| Elementy obudowy | Tamper otwarcia, dystans do ściany |

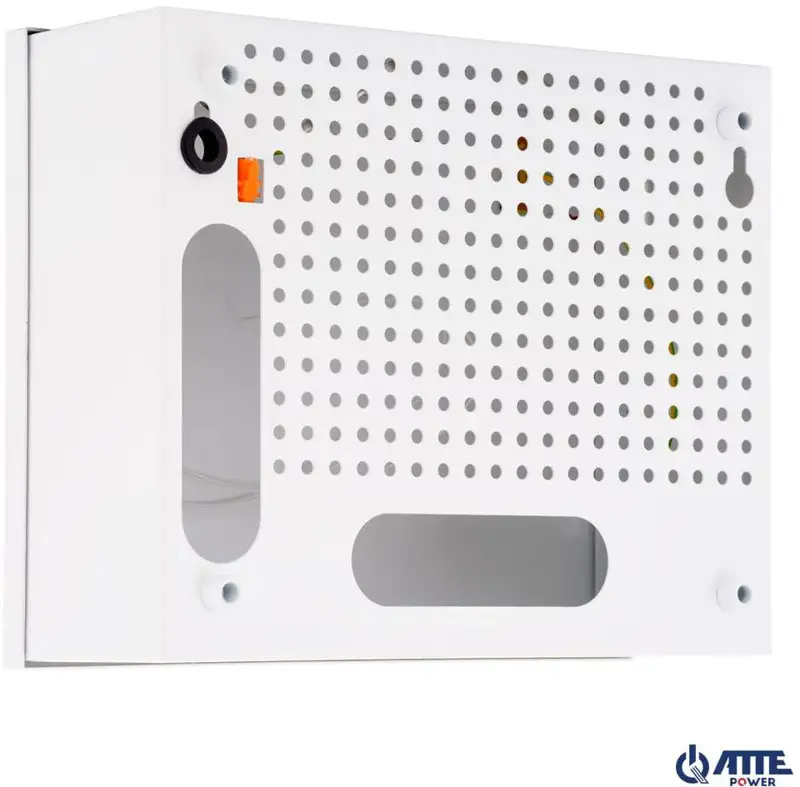

| Montaż | Otwory montażowe 6 mm, możliwość zawieszenia |
| Stopień ochrony | IP20 |
| Temperatura pracy | -10°C do +40°C |
| Wymiary | 250 × 200 × 85 mm |
| Waga | 1,44 kg |
| SKU | 21359 |
| EAN | 5902143690948 |
FAQ – najczęściej zadawane pytania
Do czego służy zasilacz ATTE AUPS-70-120-E?
Jest przeznaczony do buforowego zasilania urządzeń pracujących z napięciem 12 V, między innymi elementów systemów CCTV i kontroli dostępu.
Jaki akumulator można podłączyć?
Urządzenie współpracuje z jednym akumulatorem żelowym lub AGM o napięciu 12 V i pojemności 7 Ah.
Jaki prąd może dostarczyć zasilacz?
Maksymalny prąd wyjściowy wynosi 6 A, a moc zasilacza to 72 W.
Czy można zmienić prąd ładowania akumulatora?
Tak. Prąd ładowania można ustawić na 1 A lub 2 A za pomocą zwory JP1.
Co dzieje się po zaniku napięcia sieciowego?
Zasilanie odbiorników może zostać przejęte przez podłączony akumulator. Model ma również wyjście techniczne ACF informujące o braku napięcia AC.
Jakie informacje pokazują diody LED?
Diody wskazują obecność napięcia sieciowego, obecność napięcia wyjściowego oraz ładowanie akumulatora.
Czy zasilacz ma ochronę akumulatora?
Tak. Zastosowano zabezpieczenie przed odwrotnym podłączeniem, przeciążeniem oraz głębokim rozładowaniem poniżej 10,2 V.
W jakiej obudowie znajduje się urządzenie?
Zasilacz jest zamontowany w stalowej obudowie ABOX-E o wymiarach 250 × 200 × 85 mm, z tamperem otwarcia i otworami montażowymi 6 mm.
