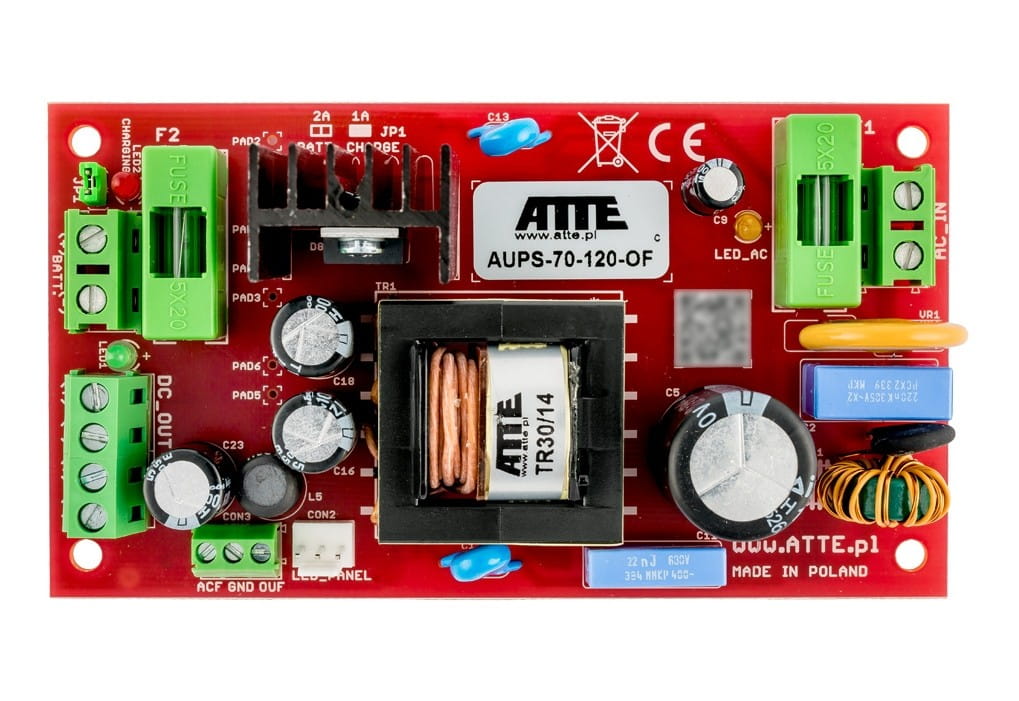

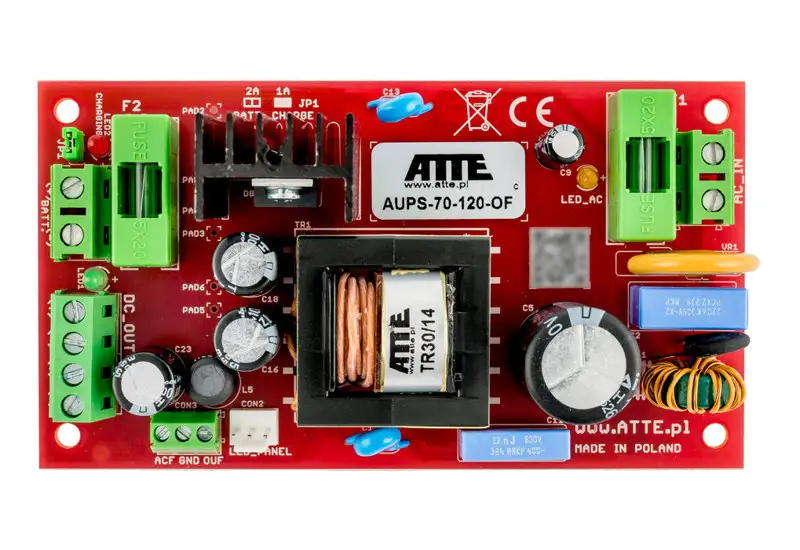

Zasilacz buforowy impulsowy ATTE AUPS-70-120-OF
Model: AUPS-70-120-OF
SKU: 19213 | EAN: 5902143690986
ATTE AUPS-70-120-OF to impulsowy zasilacz buforowy do zabudowy, przeznaczony do zasilania urządzeń CCTV oraz systemów kontroli dostępu. Moduł zapewnia wyjście 12 VDC, obsługuje akumulator żelowy lub AGM i umożliwia utworzenie buforowanego źródła zasilania dla urządzeń monitoringu.
Najważniejsze korzyści
- Zasilanie buforowe urządzeń 12 VDC – możliwość współpracy z jednym akumulatorem żelowym lub AGM 12 V o pojemności od 7 do 18 Ah.
- Prąd wyjściowy do 6 A i moc 72 W – parametry odpowiednie do zasilania urządzeń systemów CCTV oraz kontroli dostępu zgodnych z wymaganiami zasilacza.
- Automatyczne przełączenie na akumulator – zasilacz uruchamia się samoczynnie po podłączeniu akumulatora, także przy braku zasilania AC.
- Konfigurowane ładowanie akumulatora – prąd ładowania 1 A lub 2 A można wybrać za pomocą zwory JP1.
- Kontrola stanu pracy – trzy diody LED informują o obecności napięcia sieciowego, napięcia wyjściowego oraz ładowaniu akumulatora.
- Elastyczny montaż modułu Open Frame – zatrzaskowe kołki dystansowe i otwory w rastrze 10,8 mm ułatwiają instalację w obudowie lub na blasze montażowej.
Zastosowanie
Moduł może być wykorzystywany jako buforowane źródło zasilania dla:
- kamer i innych urządzeń systemów telewizji przemysłowej CCTV,
- urządzeń systemów kontroli dostępu,
- rozproszonych systemów monitoringu z centralnym buforowaniem zasilania,
- instalacji wymagających zasilania 12 VDC z podtrzymaniem akumulatorowym.
Opis funkcji
Konstrukcja Open Frame oznacza brak fabrycznej obudowy. Dzięki temu moduł można zabudować w wybranej obudowie, w tym w rozwiązaniach wykorzystujących obudowy serii ABOX lub blachy montażowe z otworowaniem systemowym w rastrze 10,8 mm.
Buforowe zasilanie polega na współpracy zasilacza z akumulatorem. W przypadku zaniku napięcia sieciowego urządzenie może korzystać z energii zgromadzonej w akumulatorze, zapewniając podtrzymanie zasilania podłączonych odbiorników w zakresie wynikającym z ich obciążenia i pojemności akumulatora.
Sygnalizacja LED pozwala szybko sprawdzić podstawowy stan urządzenia: obecność napięcia sieciowego, obecność napięcia wyjściowego oraz proces ładowania akumulatora.
Wyjścia techniczne typu otwarty kolektor OUF i ACF przekazują informacje odpowiednio o braku napięcia +DC_OUT oraz braku napięcia AC. Każde z wyjść może być obciążone maksymalnym prądem 50 mA.
Specyfikacja techniczna
| Producent | ATTE |
| Model | AUPS-70-120-OF |
| Typ urządzenia | Impulsowy zasilacz buforowy do zabudowy |
| Akumulator | 1 × akumulator żelowy lub AGM 12 V / 7–18 Ah |
| Napięcie wyjściowe | 12 VDC ±15% |
| Prąd wyjściowy | 6 A |
| Moc zasilacza | 72 W |
| Sprawność | 90% przy 70 W |
| Napięcie wejściowe | 190–260 VAC, 50 Hz |
| Prąd ładowania akumulatora | 1 A lub 2 A, wybierany zworą JP1 |
| Zabezpieczenie wejścia | Bezpiecznik topikowy zwłoczny 3,15 A |
| Zabezpieczenie wyjścia przy zasilaniu sieciowym | Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A; wymagany restart zasilacza |
| Zabezpieczenie wyjścia przy pracy z akumulatora | Bezpiecznik topikowy 6,3 A |
| Zabezpieczenie obwodu akumulatora | Bezpiecznik topikowy 6,3 A przed odwrotnym podłączeniem i przeciążeniem |
| Zabezpieczenie przed głębokim rozładowaniem | Odłączenie akumulatora poniżej 10,2 V z automatycznym powrotem |
| Sygnalizacja LED | LED1 żółta – obecność napięcia sieci; LED2 zielona – obecność napięcia wyjściowego; LED3 czerwona – ładowanie akumulatora |
| Wyjścia techniczne | OUF – brak napięcia +DC_OUT; ACF – brak napięcia AC |
| Typ wyjść technicznych | Otwarty kolektor |
| Maksymalne obciążenie wyjść technicznych | 50 mA każde wyjście |
| Uruchomienie przy braku zasilania AC | Samoczynne uruchomienie po podłączeniu akumulatora |
| Konstrukcja | Moduł bez obudowy, do zabudowy |

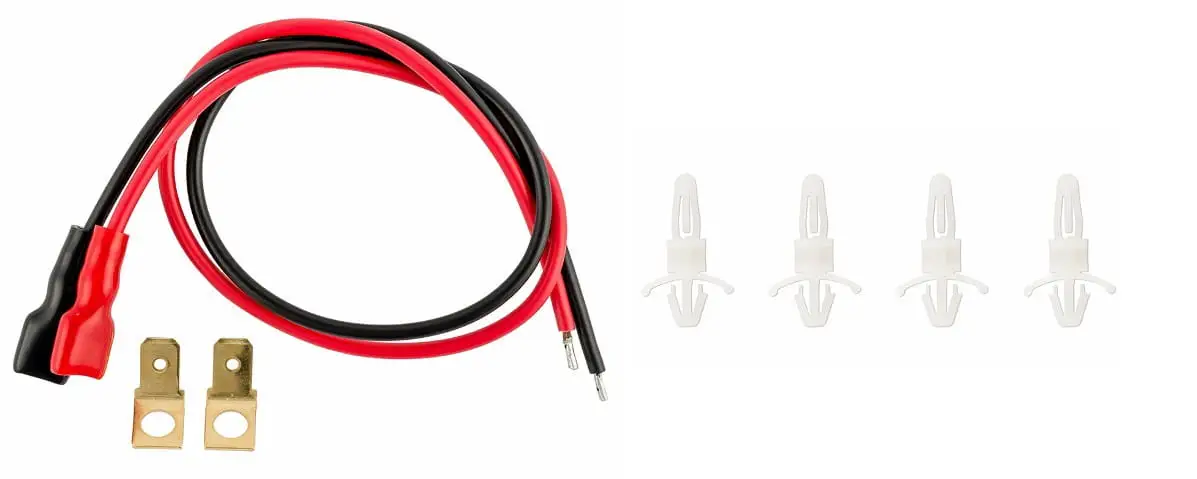

| Montaż | Zatrzaskowe kołki dystansowe; otwory montażowe w rastrze 10,8 mm |
| Temperatura pracy | -10 do +40°C |
| Wymiary | 65 × 118 × 45 mm |
| Waga | 0,14 kg |
| Kategoria | Zasilanie – zasilacze – do zabudowy |
Parametry rozpoznane z nazwy produktu
| Typ produktu | Zasilacz buforowy impulsowy |
| Rodzina produktu | ATTE AUPS |
| Oznaczenie modelu | AUPS-70-120-OF |
| Konstrukcja | OF – Open Frame, moduł do zabudowy |
| Parametry liczbowe wynikające z nazwy | Nie należy interpretować oznaczeń „70” i „120” jako pełnej specyfikacji technicznej; właściwe parametry podano w tabeli powyżej. |
| Kategoria kabla | Nie dotyczy |
| Typ ekranowania | Nie dotyczy |
| Materiał powłoki | Nie dotyczy |
| Materiał przewodnika | Nie dotyczy |
| Długość | Nie dotyczy |
| Typ złącza | Nie podano w danych źródłowych |
| Wysokość Rack | Nie dotyczy |
| Szerokość | 65 mm |
| Głębokość | 118 mm |
| Kolor | Nie podano w danych źródłowych |
| Seria | AUPS |
| Dodatkowe parametry | Wyjście 12 VDC, prąd wyjściowy 6 A, moc 72 W, obsługa akumulatora 12 V / 7–18 Ah |
Interpretacja danych technicznych
Model jest modułowym zasilaczem buforowym przeznaczonym do instalacji wewnątrz dedykowanej lub wykonanej przez instalatora obudowy. Napięcie wyjściowe 12 VDC oraz maksymalny prąd 6 A określają warunki zasilania podłączonych urządzeń. Dobór akumulatora, obciążenia i czasu podtrzymania powinien uwzględniać wymagania konkretnej instalacji.
Prąd ładowania można ustawić na poziomie 1 A albo 2 A za pomocą zwory JP1. Zabezpieczenia obejmują między innymi wejście sieciowe, wyjście oraz obwód akumulatora, w tym ochronę przed odwrotnym podłączeniem, przeciążeniem i głębokim rozładowaniem.
Informacja o producencie
Producentem urządzenia jest ATTE.
FAQ
Do czego służy zasilacz ATTE AUPS-70-120-OF?
Jest przeznaczony do buforowego zasilania urządzeń CCTV, systemów kontroli dostępu oraz innych odbiorników wymagających napięcia 12 VDC.
Jaki akumulator można zastosować?
Urządzenie współpracuje z jednym akumulatorem żelowym lub AGM o napięciu 12 V i pojemności od 7 do 18 Ah.
Czy moduł ma własną obudowę?
Nie. Wersja OF, czyli Open Frame, jest modułem bez obudowy i wymaga zabudowy w odpowiednim rozwiązaniu instalacyjnym.
Jaki prąd ładowania akumulatora oferuje zasilacz?
Prąd ładowania wynosi 1 A lub 2 A. Wybór odbywa się za pomocą zwory JP1.
Co sygnalizują diody LED?
Żółta dioda wskazuje obecność napięcia sieciowego, zielona obecność napięcia wyjściowego, a czerwona ładowanie akumulatora.
Czy urządzenie ma wyjścia techniczne?
Tak. Dostępne są wyjścia OUF informujące o braku napięcia +DC_OUT oraz ACF informujące o braku napięcia AC. Są to wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA każde.
