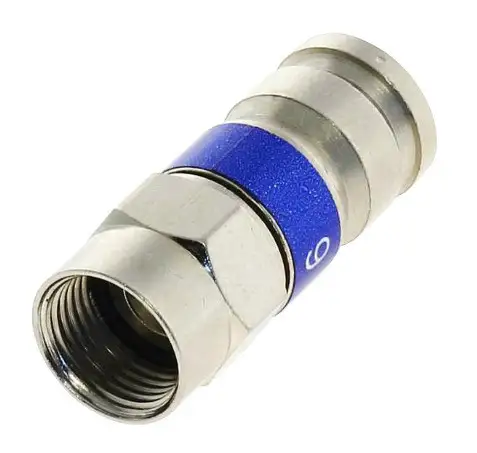

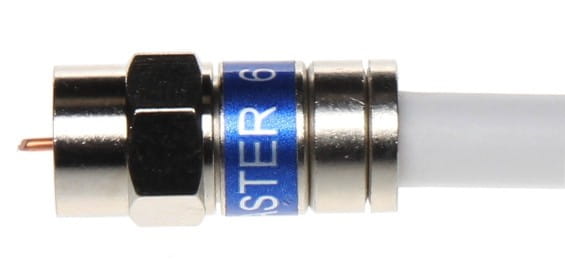

Wtyk kompresyjny F/ZAC-RG-6/MSR
Prosty wtyk typu F przeznaczony do montażu na kablach koncentrycznych o średnicy do 7,2 mm, w szczególności na przewodach RG-6. Złącze wykorzystuje mocowanie kompresyjne elementów oraz ekranu, a jego konstrukcja obejmuje gumową uszczelkę zapewniającą wodoszczelność połączenia z kablem.
Model F/ZAC-RG-6/MSR wykonano z niklowanego mosiądzu. Parametry elektryczne obejmują impedancję 75 Ω, tłumienie odbić do 28 dB do częstotliwości 3 GHz oraz tłumienie wtrąceniowe do 0,2 dB w tym samym paśmie.
Najważniejsze korzyści
- Montaż kompresyjny – elementy złącza oraz ekran kabla są mocowane przez kompresję.
- Wodoszczelne połączenie – gumowa uszczelka pomaga zabezpieczyć miejsce połączenia z kablem przed wilgocią.
- Dopasowanie do kabli RG-6 – wtyk jest przeznaczony do kabli koncentrycznych o średnicy maksymalnej 7,2 mm.
- Parametry dla pasma do 3 GHz – tłumienie odbić wynosi do 28 dB, a tłumienie wtrąceniowe do 0,2 dB.
- Skuteczne ekranowanie – poziom ekranowania określono na 80 dB.
- Trwałe mocowanie – prawidłowo zaciśnięte złącze jest opisane jako niemożliwe do zerwania.
Specyficzne funkcje produktu
Mocowanie kompresyjne
Technologia kompresyjna służy do trwałego połączenia korpusu z kablem. W tym modelu kompresyjnie mocowany jest również ekran przewodu.
Wodoszczelność połączenia
Wbudowana gumowa uszczelka wspiera ochronę połączenia wtyku z kablem przed działaniem wilgoci. Wodoszczelność dotyczy połączenia złącza z przewodem.
Parametry transmisyjne
Wtyk ma impedancję 75 Ω i pracuje w szerokim paśmie określonym do 3 GHz. Niskie tłumienie wtrąceniowe oraz podane tłumienie odbić wspierają zachowanie parametrów linii transmisyjnej.
Zastosowanie
- zakończenie kabli koncentrycznych typu RG-6,
- wykonywanie połączeń z wykorzystaniem złącza F,
- tworzenie wodoszczelnych połączeń kabla ze złączem,
- instalacje, w których wymagane jest ekranowanie na poziomie 80 dB,
- zastosowania obejmujące transmisję sygnału w paśmie do 3 GHz.
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: wtyk kompresyjny
- Rodzina produktu: złącze F
- Kategoria kabla: RG-6, kabel koncentryczny
- Typ ekranowania: ekran mocowany kompresyjnie
- Materiał powłoki: nie określono
- Materiał przewodnika: nie określono
- Długość: 28 mm
- Typ złącza: „F”, wtyk prosty
- Wysokość Rack: nie dotyczy / nie określono
- Szerokość: nie określono
- Głębokość: nie określono
- Kolor: nie określono
- Seria: nie określono
- Dodatkowe parametry: montaż kompresyjny, średnica kabla do 7,2 mm, impedancja 75 Ω, wodoszczelność połączenia.
Interpretacja danych technicznych
Oznaczenie F/ZAC-RG-6/MSR wskazuje na prosty wtyk typu F przeznaczony do kabla RG-6. Złącze nie mocuje żyły przewodu – połączenie obejmuje elementy złącza oraz ekran kabla. Dobór produktu należy oprzeć na zgodności średnicy przewodu, która nie może przekraczać 7,2 mm.
Wykonanie z niklowanego mosiądzu, ekranowanie na poziomie 80 dB oraz parametry podane dla częstotliwości do 3 GHz określają właściwości mechaniczne i transmisyjne złącza. Prawidłowy montaż kompresyjny jest istotny dla uzyskania trwałego i wodoszczelnego połączenia.
Specyfikacja techniczna
| Producent | DELTA |
|---|---|
| Model | F/ZAC-RG-6/MSR |
| SKU | 2366 |
| EAN | 5907634501093 |
| Rodzaj złącza | „F” – wtyk prosty |
| Sposób montażu | Kompresja / zaciskanie |
| Mocowanie ekranu | Kompresja |
| Mocowanie żyły | Nie |
| Przeznaczenie | Kabel koncentryczny |
| Przykładowy typ kabla | RG-6 |
| Maksymalna średnica kabla | 7,2 mm |
| Impedancja | 75 Ω |
| Tłumienie odbić | −28 dB do 3 GHz |
| Tłumienie wtrąceniowe | −0,2 dB do 3 GHz |
| Ekranowanie | −80 dB |
| Materiał | Mosiądz pokryty niklem |
| Wodoszczelność | Tak |
| Uszczelnienie | Gumowa uszczelka |
| Waga | 0,009 kg |
| Wymiary | Ø 13 mm × 28 mm |
O producencie
Producentem wtyku jest DELTA. Produkt oznaczono modelem F/ZAC-RG-6/MSR oraz numerem SKU 2366.
FAQ – najczęściej zadawane pytania
Do jakiego kabla pasuje wtyk F/ZAC-RG-6/MSR?
Wtyk jest przeznaczony do kabli koncentrycznych, w szczególności RG-6, o maksymalnej średnicy 7,2 mm.
Jaki typ złącza ma ten produkt?
To prosty wtyk typu F.
Jak montuje się ten wtyk?
Złącze montuje się kompresyjnie, czyli przez zaciśnięcie elementów złącza na kablu. Ekran przewodu również jest mocowany kompresyjnie.
Czy złącze jest wodoszczelne?
Tak. Wtyk ma gumową uszczelkę i zapewnia wodoszczelność połączenia złącza z kablem.
Czy wtyk mocuje żyłę kabla?
Nie. Zgodnie ze specyfikacją mocowanie żyły nie jest realizowane przez złącze.
Jakie parametry elektryczne ma wtyk?
Wtyk ma impedancję 75 Ω, tłumienie odbić do 28 dB do 3 GHz, tłumienie wtrąceniowe do 0,2 dB do 3 GHz oraz ekranowanie określone na 80 dB.
