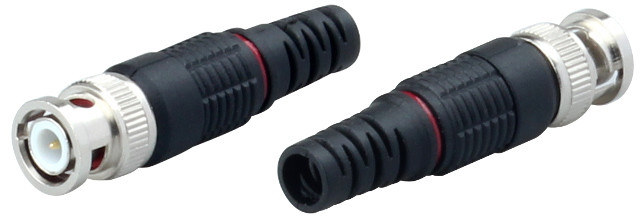

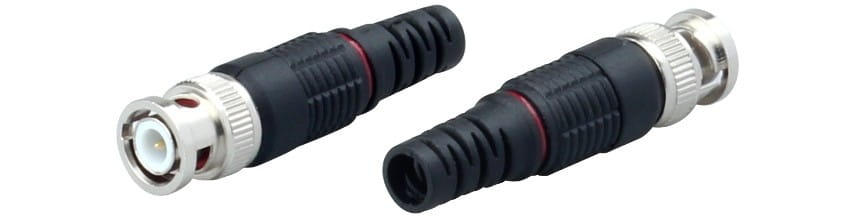

Wtyk BNC w obudowie plastikowej DELTA
Model: wtyk BNC-W/SKR-PLAST
Prosty wtyk BNC przeznaczony do zakończenia kabla koncentrycznego. Złącze jest montowane przez skręcanie, a ekran kabla mocowany za pomocą zacisku. Konstrukcja obsługuje przewody o średnicy do 7,2 mm i ma impedancję 75 Ω.
Najważniejsze korzyści
- Montaż skręcany – elementy złącza oraz żyła kabla są mocowane przez skręcanie.
- Obsługa kabli koncentrycznych – wtyk przeznaczony jest do przewodów o średnicy maksymalnie 7,2 mm.
- Impedancja 75 Ω – parametr dopasowany do zastosowań z kablami koncentrycznymi o tej impedancji.
- Zaciskane mocowanie ekranu – ekran kabla jest mocowany za pomocą zacisku.
- Metalowo-polimerowa konstrukcja – zastosowano materiał określony w specyfikacji jako Metal / PET.
- Odporność na korozję i szerokie pasmo pracy – cechy wskazane w danych technicznych produktu.
Specyficzne funkcje produktu
Prosty typ wtyku BNC oznacza klasyczną, prostą konstrukcję złącza przeznaczoną do zakończenia przewodu.

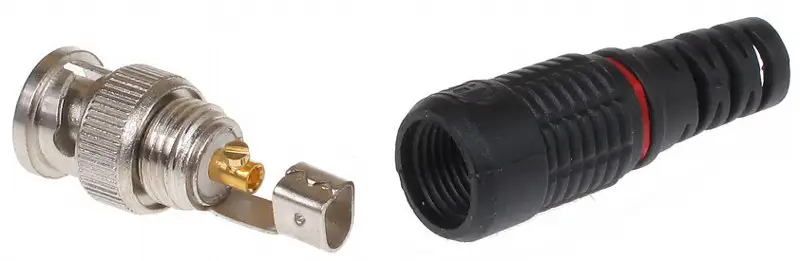

Montaż skręcany polega na mechanicznym połączeniu elementów złącza oraz żyły kabla przez skręcanie.
Zaciskanie ekranu służy do mechanicznego zamocowania ekranu kabla w korpusie złącza.
Obudowa plastikowa uzupełnia metalowe elementy złącza, zgodnie z nazwą produktu i podanym materiałem Metal / PET.
Zastosowanie
Wtyk może być stosowany do wykonywania zakończeń kabli koncentrycznych zgodnych z podanym zakresem średnicy. W danych technicznych wskazano przykładowe przewody: RG-59, YWDX, RG-6, HFEK oraz Triset-113.
- zakończenie kabla koncentrycznego wtykiem BNC,
- wykonanie połączenia przewodu o średnicy do 7,2 mm,
- montaż przewodów koncentrycznych o impedancji 75 Ω,
- zastosowanie z kablami RG-59, YWDX, RG-6, HFEK i Triset-113.
Parametry techniczne
| Producent | DELTA |
|---|---|
| Nazwa produktu | Wtyk BNC w obudowie plastikowej |
| Model | WTYK BNC-W/SKR-PLAST |
| SKU | 4808 |
| EAN | 5902887003554 |
| Kategoria | Gniazda, wtyki, akcesoria montażowe – wtyki |
| Rodzaj złącza | Złącze BNC |
| Typ złącza | Wtyk BNC prosty |
| Sposób montażu złącza | Skręcany |
| Mocowanie elementów złącza | Skręcanie |
| Mocowanie ekranu | Zaciskanie |
| Mocowanie żyły | Skręcanie |
| Przeznaczenie | Kabel koncentryczny |
| Maksymalna średnica kabla | 7,2 mm |
| Impedancja | 75 Ω |
| Materiał | Metal / PET |
| Wybrane cechy | Szerokie pasmo pracy, odporność na korozję |
| Wymiary | Ø 14 mm × 56 mm |
| Waga | 0,012 kg według specyfikacji technicznej; w danych feedu podano 0,010 kg |
Rozpoznane dane techniczne z nazwy produktu
- Typ produktu: wtyk BNC
- Rodzina produktu: złącza i akcesoria montażowe do kabli koncentrycznych
- Kategoria kabla: kabel koncentryczny
- Typ ekranowania: ekran mocowany przez zaciskanie
- Materiał powłoki: PET oraz elementy metalowe
- Materiał przewodnika: nie podano w danych technicznych
- Długość: 56 mm
- Typ złącza: prosty wtyk BNC
- Wysokość Rack: nie dotyczy / nie podano
- Szerokość: nie podano; podano średnicę 14 mm
- Głębokość: nie podano
- Kolor: nie podano
- Seria: nie podano
- Dodatkowe parametry: impedancja 75 Ω, maksymalna średnica kabla 7,2 mm, montaż skręcany, ekran mocowany przez zaciskanie
Interpretacja danych technicznych
Jest to prosty wtyk BNC do kabli koncentrycznych. Sposób montażu obejmuje skręcanie elementów złącza i żyły przewodu oraz zaciskanie ekranu. Produkt przeznaczono do kabli o średnicy nie większej niż 7,2 mm i impedancji 75 Ω. Wśród przykładowych przewodów wymieniono RG-59, YWDX, RG-6, HFEK oraz Triset-113.
O producencie
Producentem wtyku jest DELTA. Produkt nosi oznaczenie modelowe WTYK BNC-W/SKR-PLAST i należy do kategorii złączy oraz akcesoriów montażowych do kabli koncentrycznych.
FAQ
Do jakiego rodzaju przewodów przeznaczony jest ten wtyk?
Wtyk jest przeznaczony do kabli koncentrycznych o maksymalnej średnicy 7,2 mm. W specyfikacji wskazano między innymi przewody RG-59, YWDX, RG-6, HFEK oraz Triset-113.
Jaki typ złącza ma produkt?
Jest to prosty wtyk BNC.
Jak montuje się wtyk?

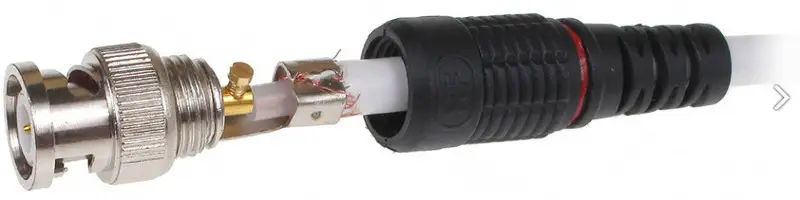

Elementy złącza oraz żyłę kabla mocuje się przez skręcanie, natomiast ekran przewodu mocowany jest przez zaciskanie.
Jaka jest impedancja wtyku?
Impedancja produktu wynosi 75 Ω.
Z jakiego materiału wykonano produkt?
W danych technicznych podano materiał Metal / PET. Nazwa produktu wskazuje również na plastikową obudowę.
Jakie są wymiary wtyku?
Wymiary wynoszą Ø 14 mm × 56 mm.
